受託加工・組立業務
機械システム事業部
大型機械および特殊材料の加工・組立
各種受託業務はお任せください

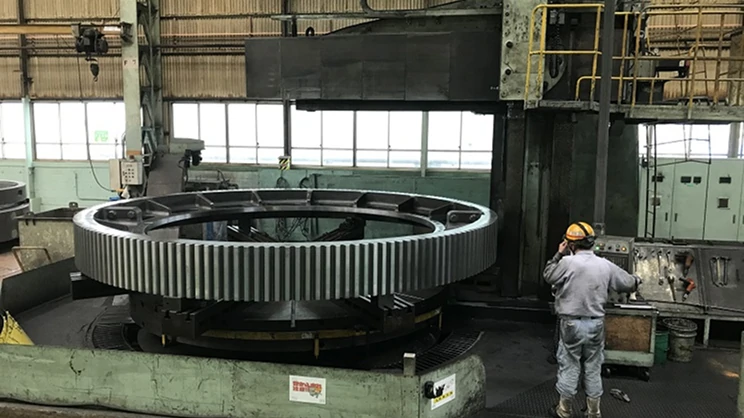

住吉工場では、当社機械システム事業部の主力工場として、鍛造プレス、ベンディングロール、混練機器、粉砕機器に代表される大型重量機械を製造しています。
80年にわたる生産活動により培われた、高精度、高品質な加工・組立・試運転・検査に関する固有の技術を保有しています。
大型五面加工機を始め、横中ぐり盤、旋盤など、多数の工作機械を有しており、ステンレス・ハステロイやチタンなどの特殊材質、難削材の加工も対応可能です。
大型機械・装置・部品および特殊材質の加工はもちろん組立まで、技術スタッフ陣により受託業務の見積対応をさせていただきます。
さらに、お客様の取引先では調達困難な分野でも、当社の幅広い企業連携により熱処理・表面処理や購入品まで支援します。
関西圏以外のお客様でも、お困りごとがございましたらお問い合わせフォームよりご相談ください。
受託加工・組立に関するお問い合わせ
- 技能検定
特級（機械加工、保全）：10名
1級（各種機械加工、仕上、保全各系、金属熱処理）：91名
（2025年12月時点） - ISO9001およびISO14001取得
工場概要
テーブルテストなど人力による小ロット製品がユーザー様の評価を受けるなどし、量産化を検討していく場合、当社はそのお手伝いをします。
実験用設備では多くのケースでバッチ処理のため、スケールアップに対応していないことが多く、自動化、最適化されたフローではないため原料受入から製品梱包までを最大限自動化、省力化、連続化した設備にすることでイニシャルコスト、ランニングコストを削減していきます。
なお、プラントのプロセスが未策定の場合、操業開始までは概ね2～5年程度の期間が必要です。
| 名称 | 株式会社栗本鐵工所 住吉工場 |
|---|---|
| 所在地 | 〒559-0021 大阪市住之江区柴谷2丁目8番45号 |
| 工場建屋面積 | 合計13,700m² |
| 最大組立高さ | 19m |
| ピット寸法 | 大ピット（10m×20m×深さ3m）、中ピット（5m×10m×深さ2m） |

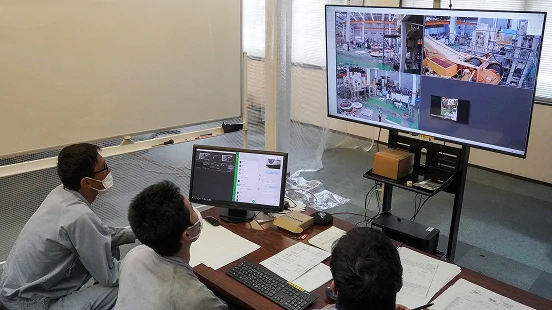

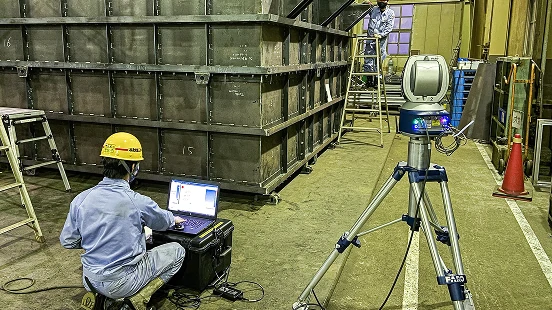

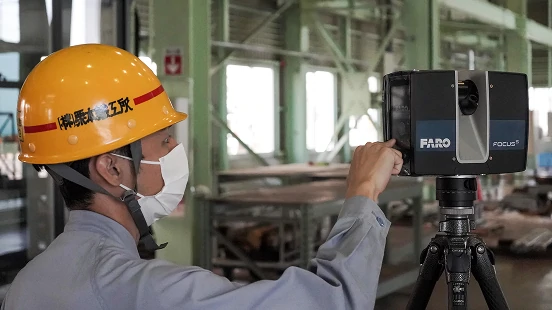

| その他 | リモートシステムによる遠隔コミュニケーションが可能 3次元測定&3Dスキャナー対応可能（FARO製レーザートラッカー&レーザースキャナー） |
工作機械リスト

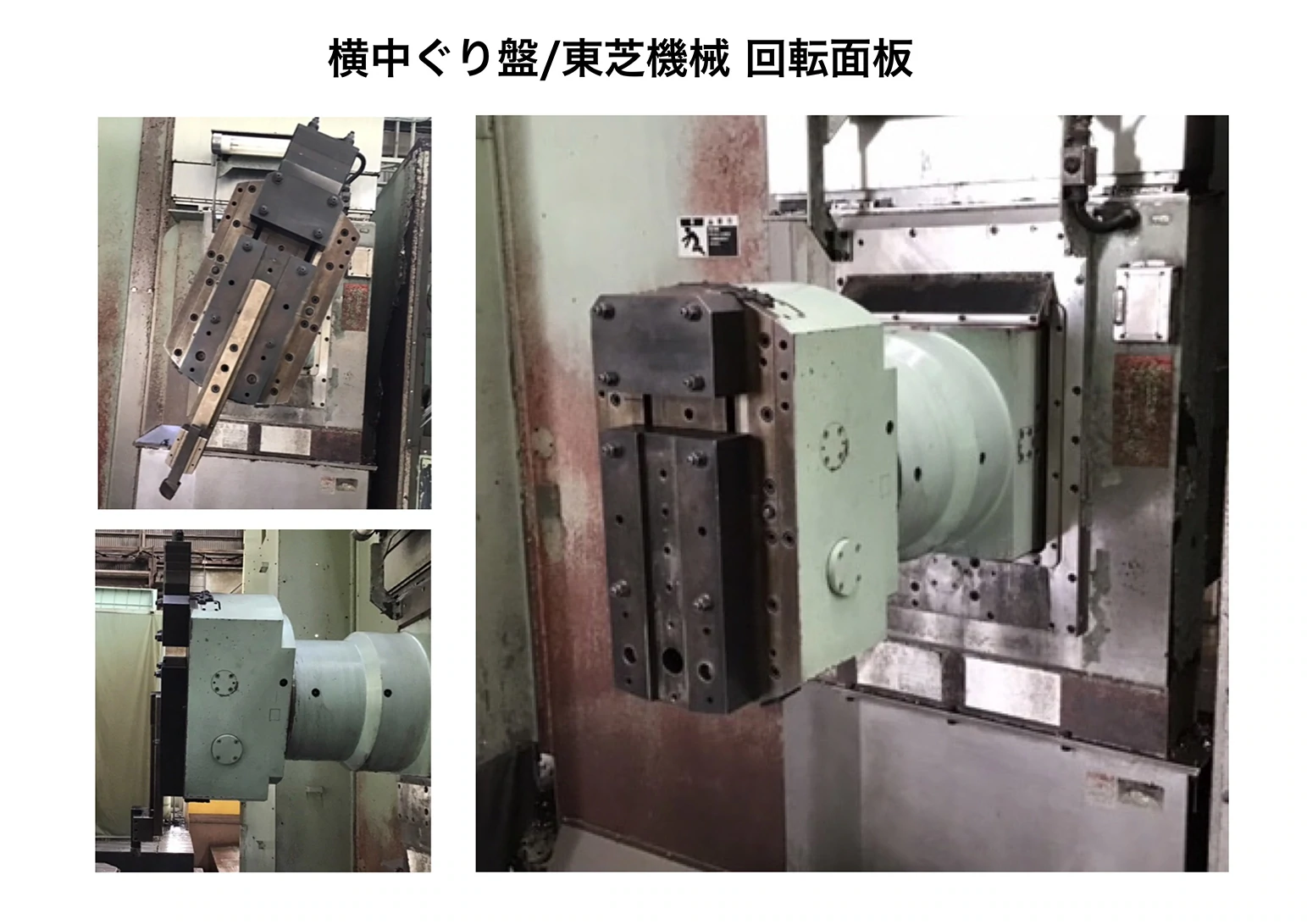

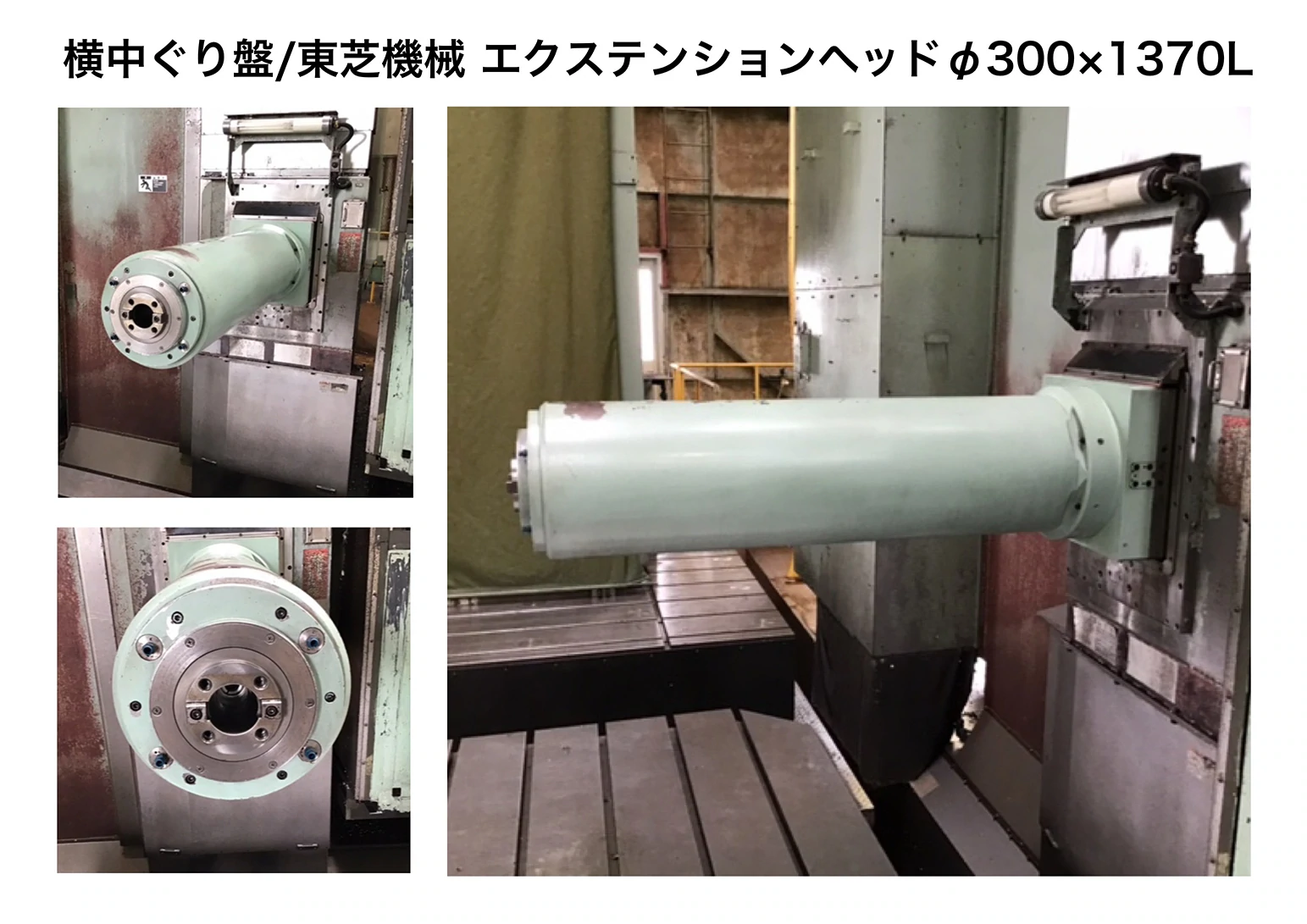

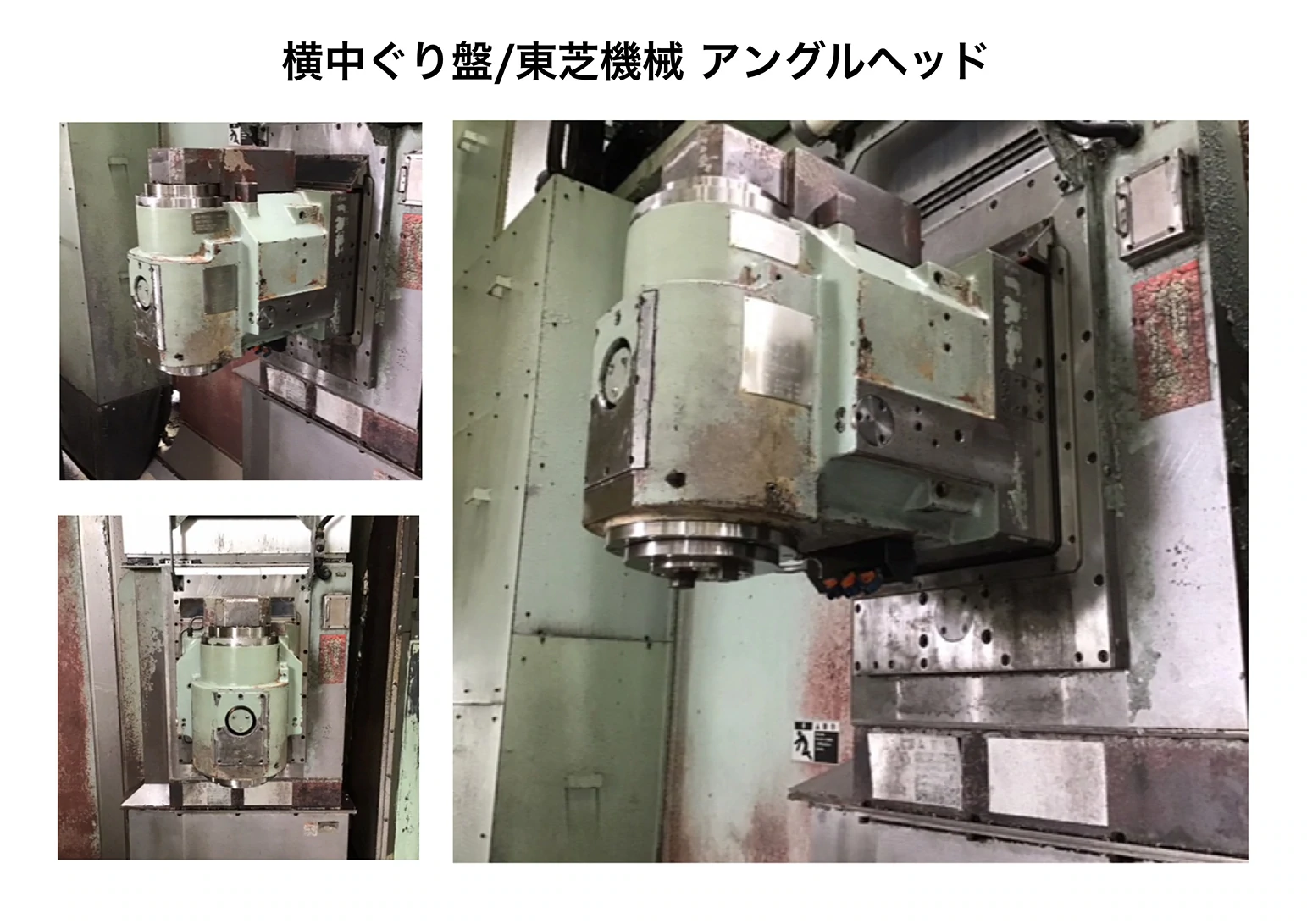

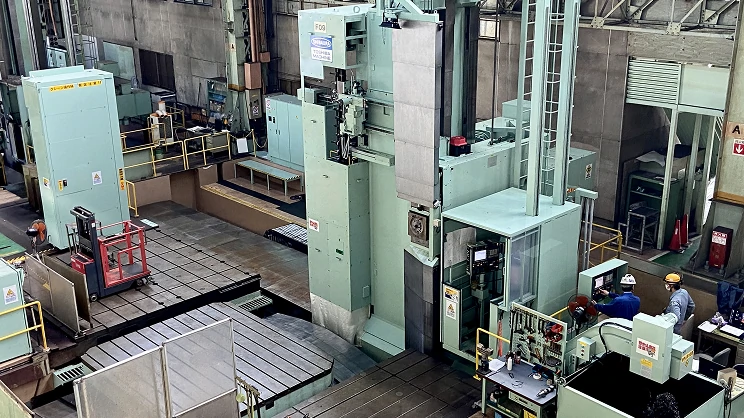

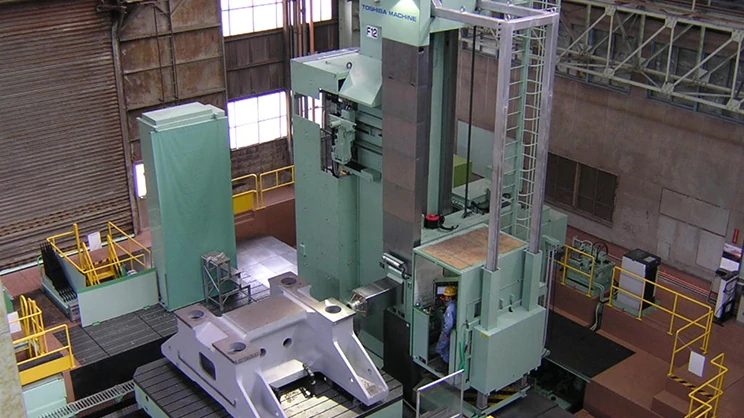

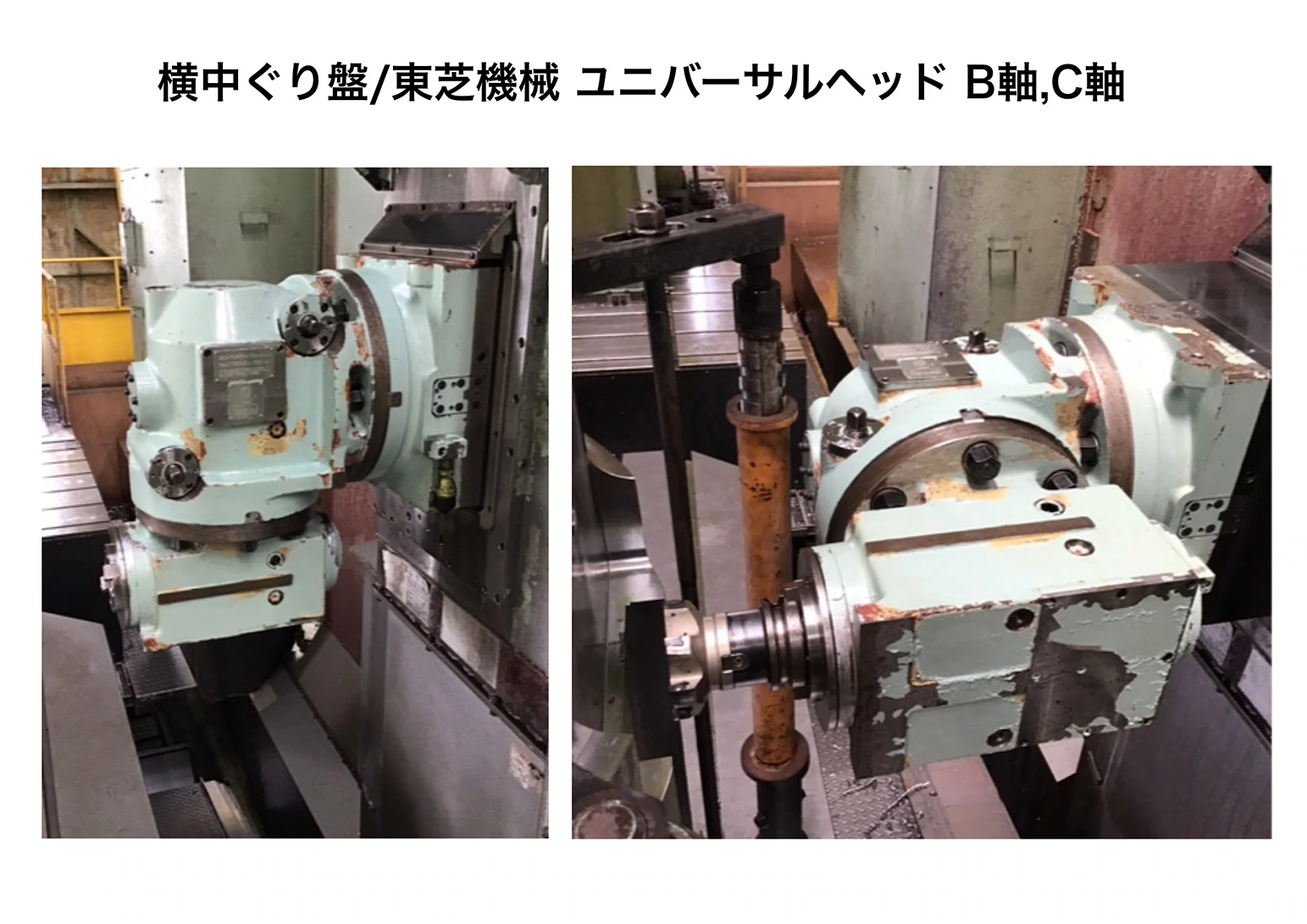

| 設備名／製造元 | 横中ぐり盤／東芝機械 |
|---|---|
| 最大積載荷重 | 130t |
| 設備能力 | テーブル大きさ：4,000×4,000mm X軸：8,500mm Y軸：5,000mm W軸：900mm |
| 付加設備 |
|

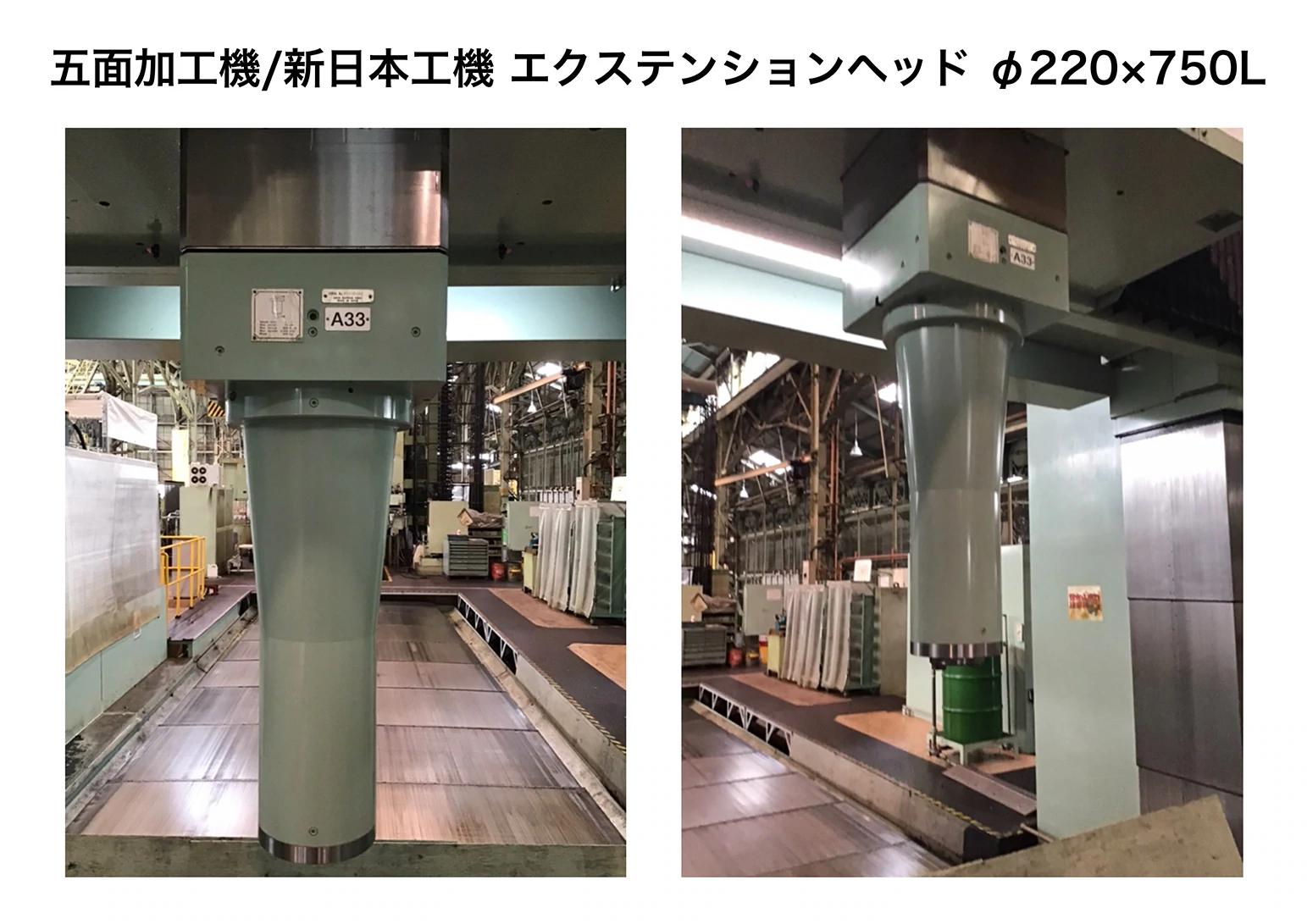

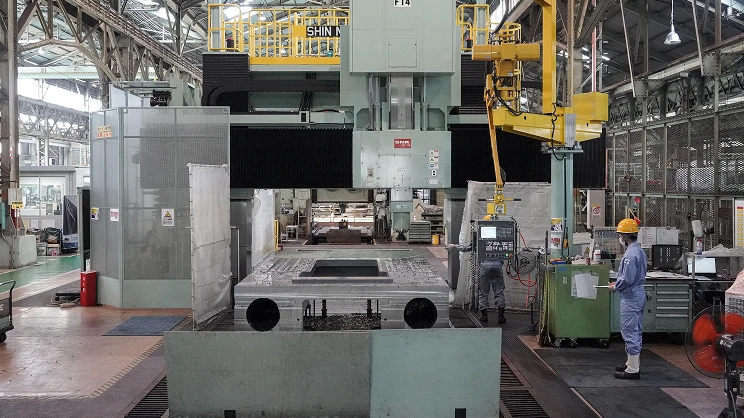

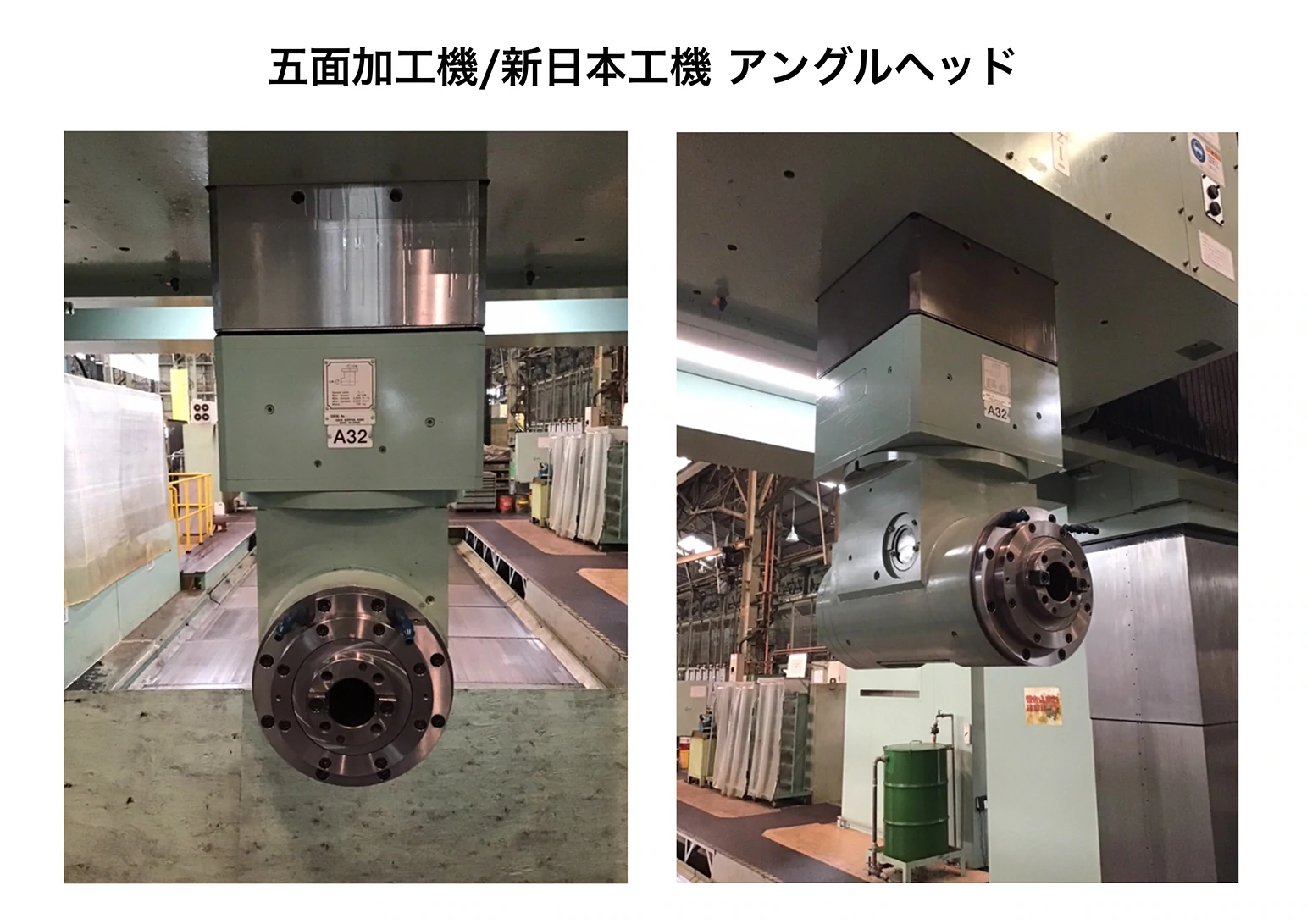

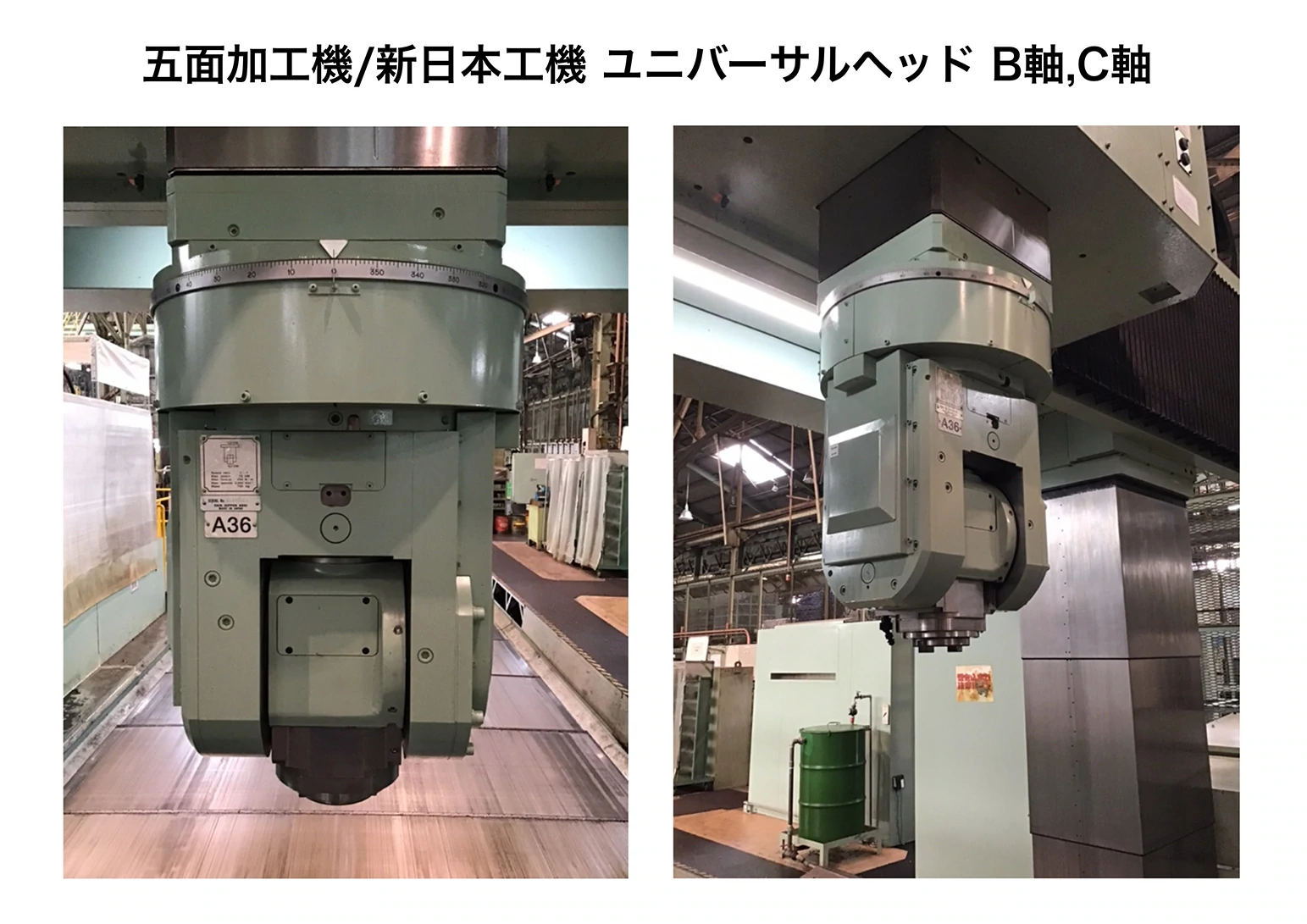

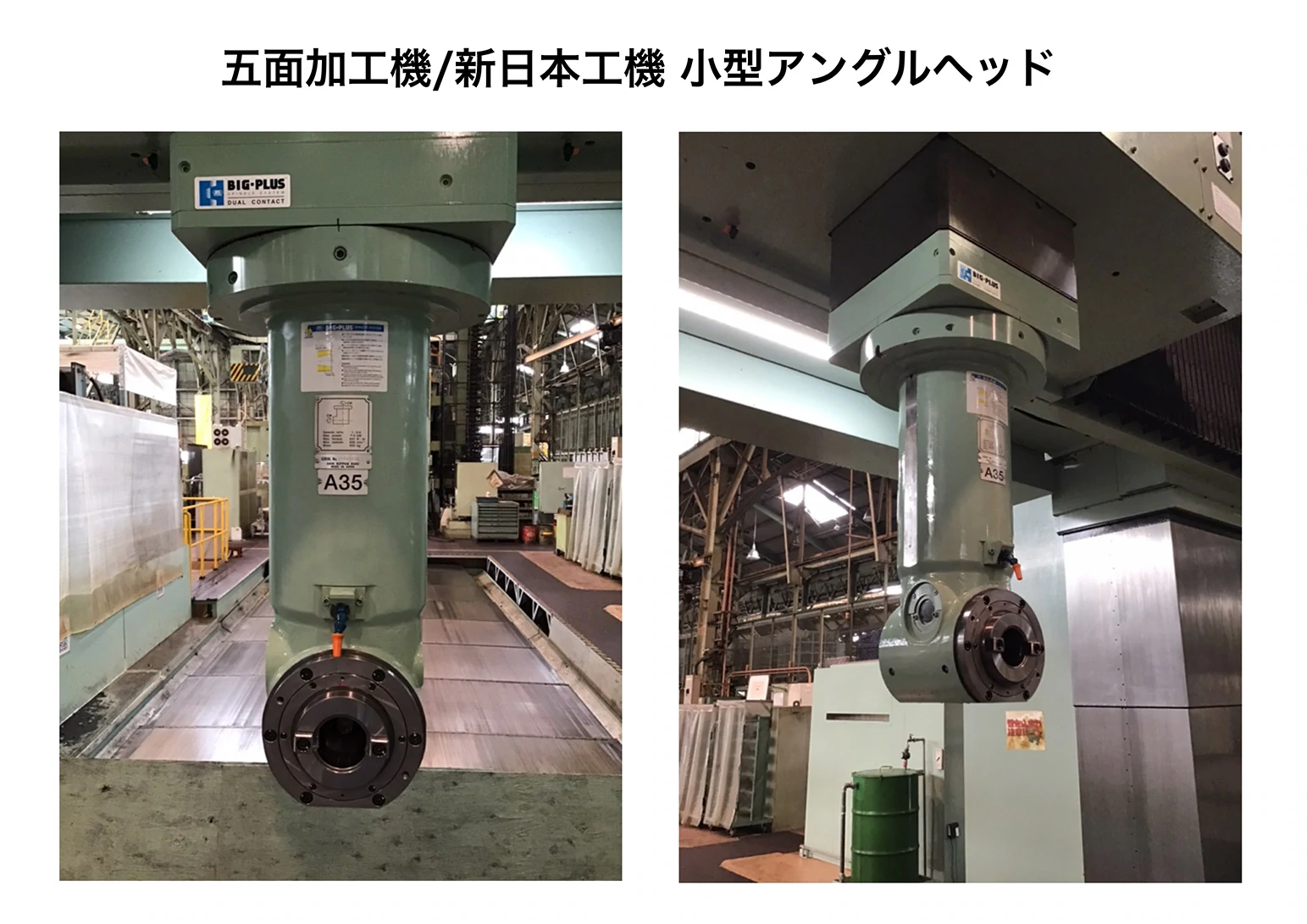

| 設備名／製造元 | 五面加工機／新日本工機 |
|---|---|
| 最大積載荷重 | 40t |
| 設備能力 | テーブル大きさ：3,000×8,000mm 門幅：4,000mm 高さ：3,000mm |
| 付加設備 |
|

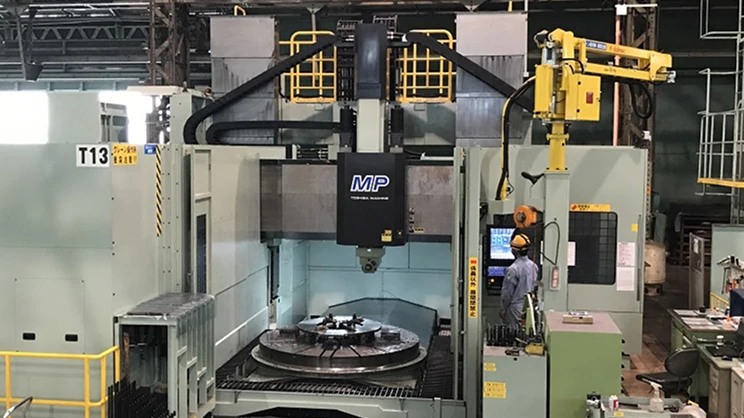

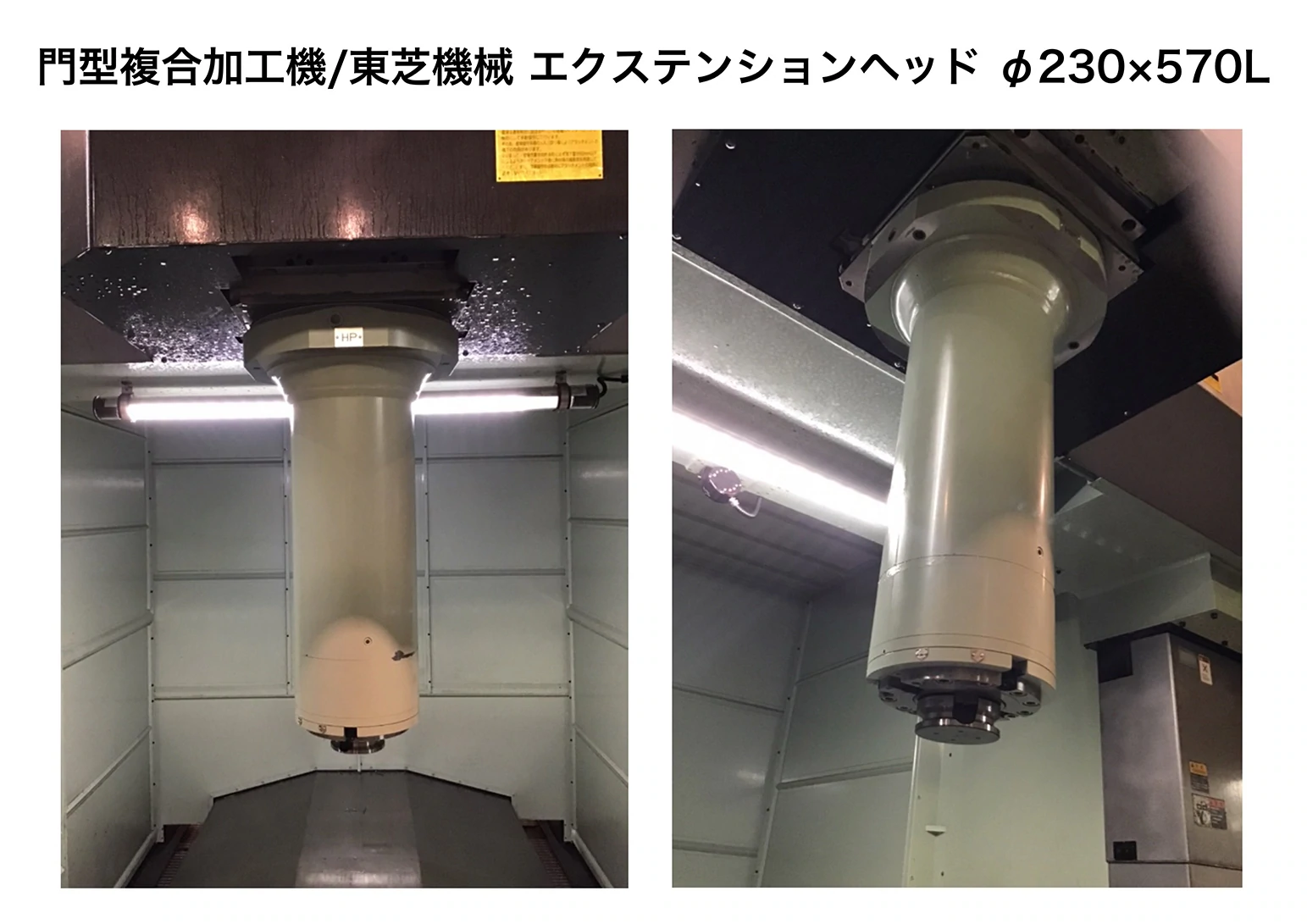

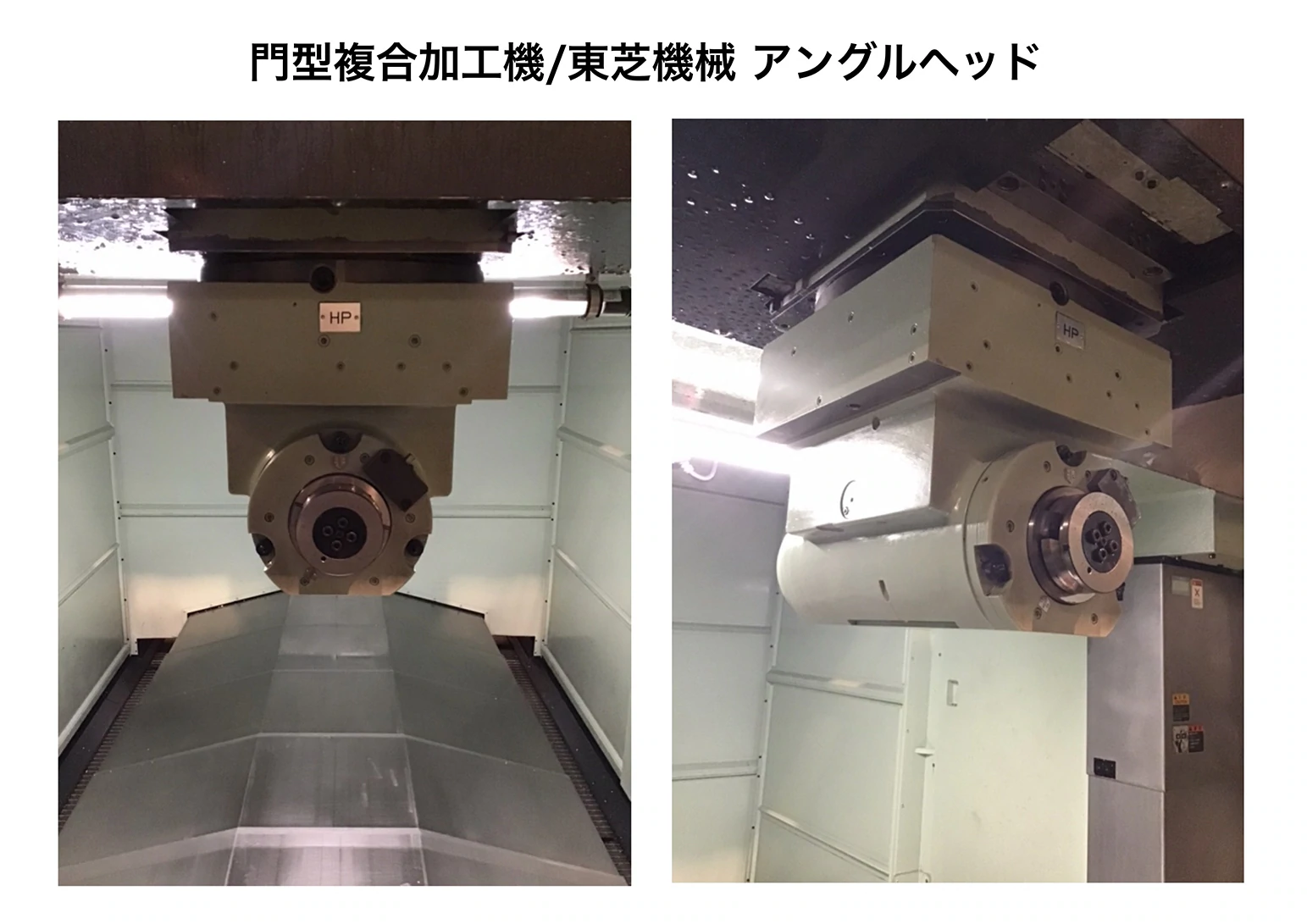

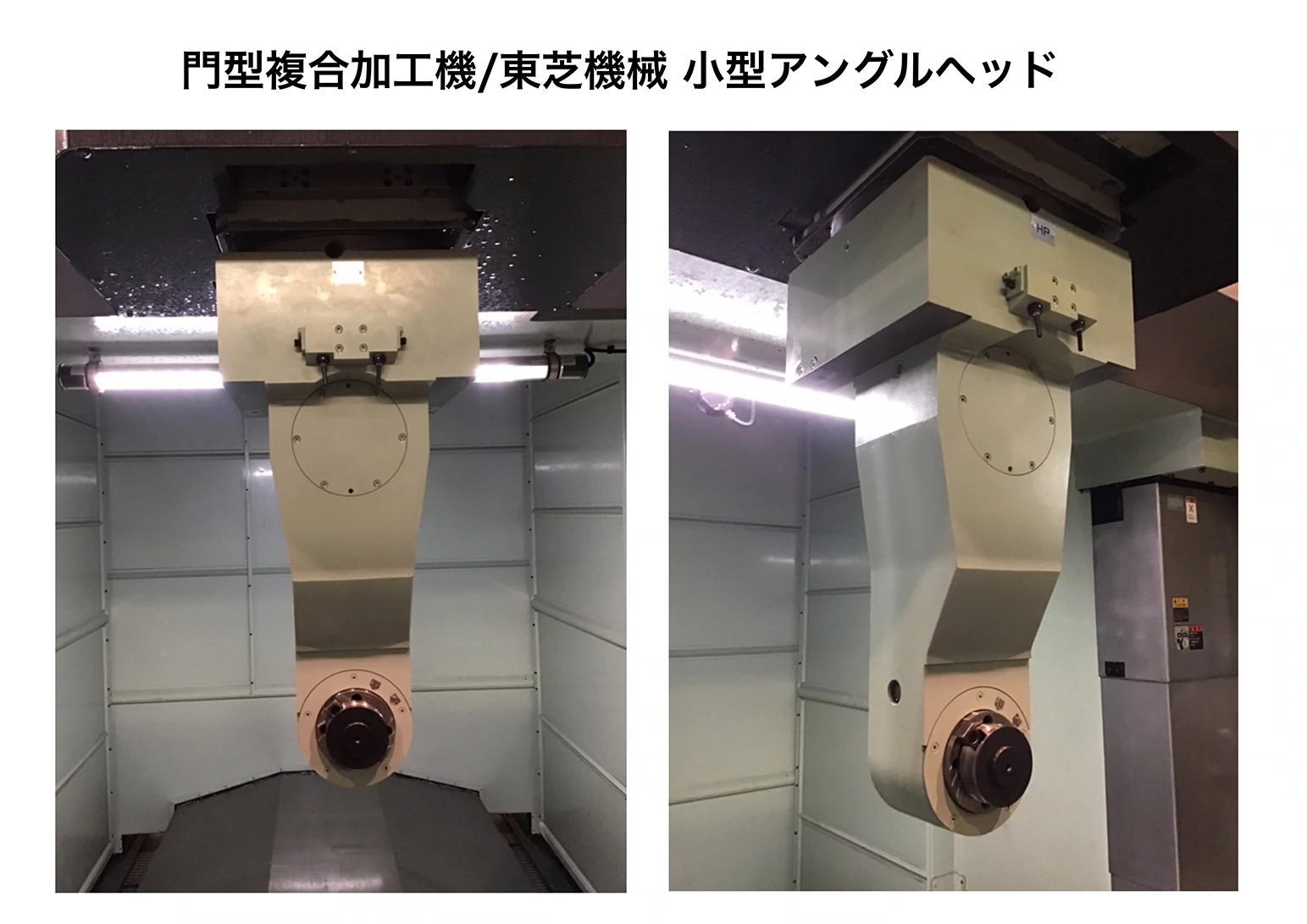

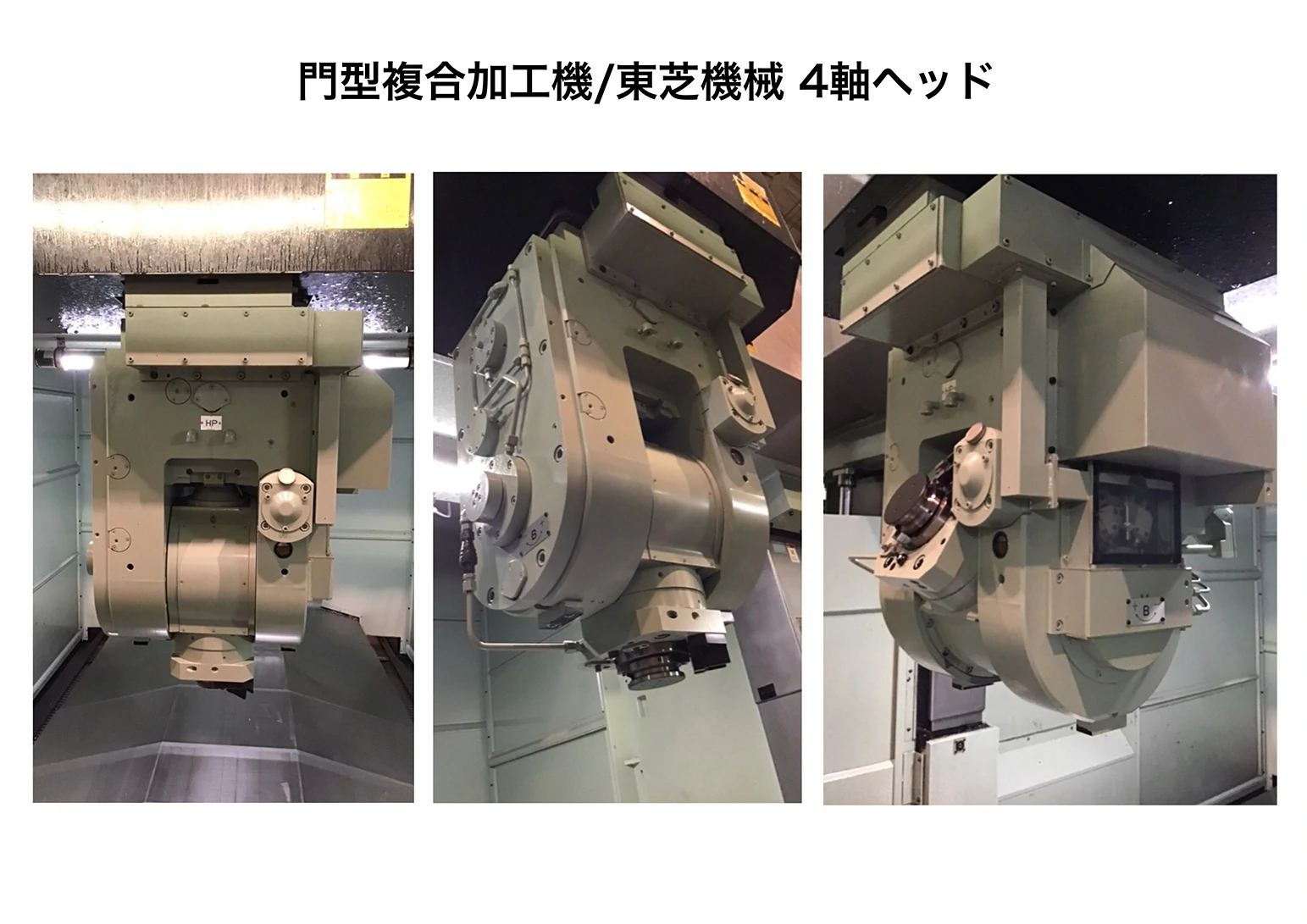

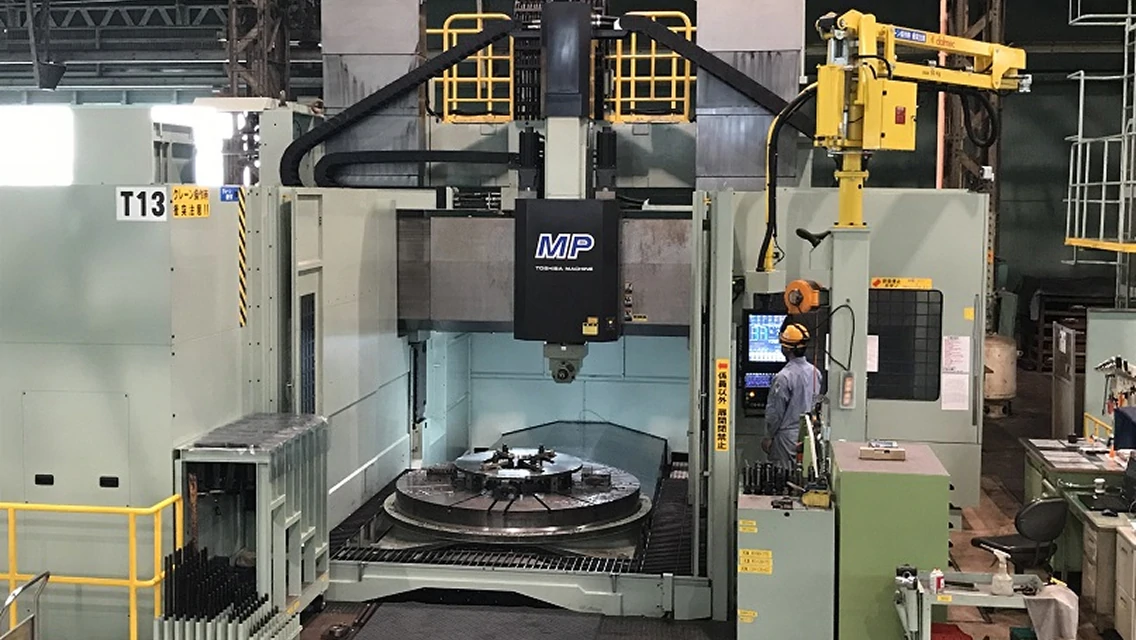

| 設備名／製造元 | 門型複合加工機／東芝機械 |
|---|---|
| 最大積載荷重 | 10t |
| 設備能力 | テーブル径：Φ2,000mm |
| 付加設備 |
|

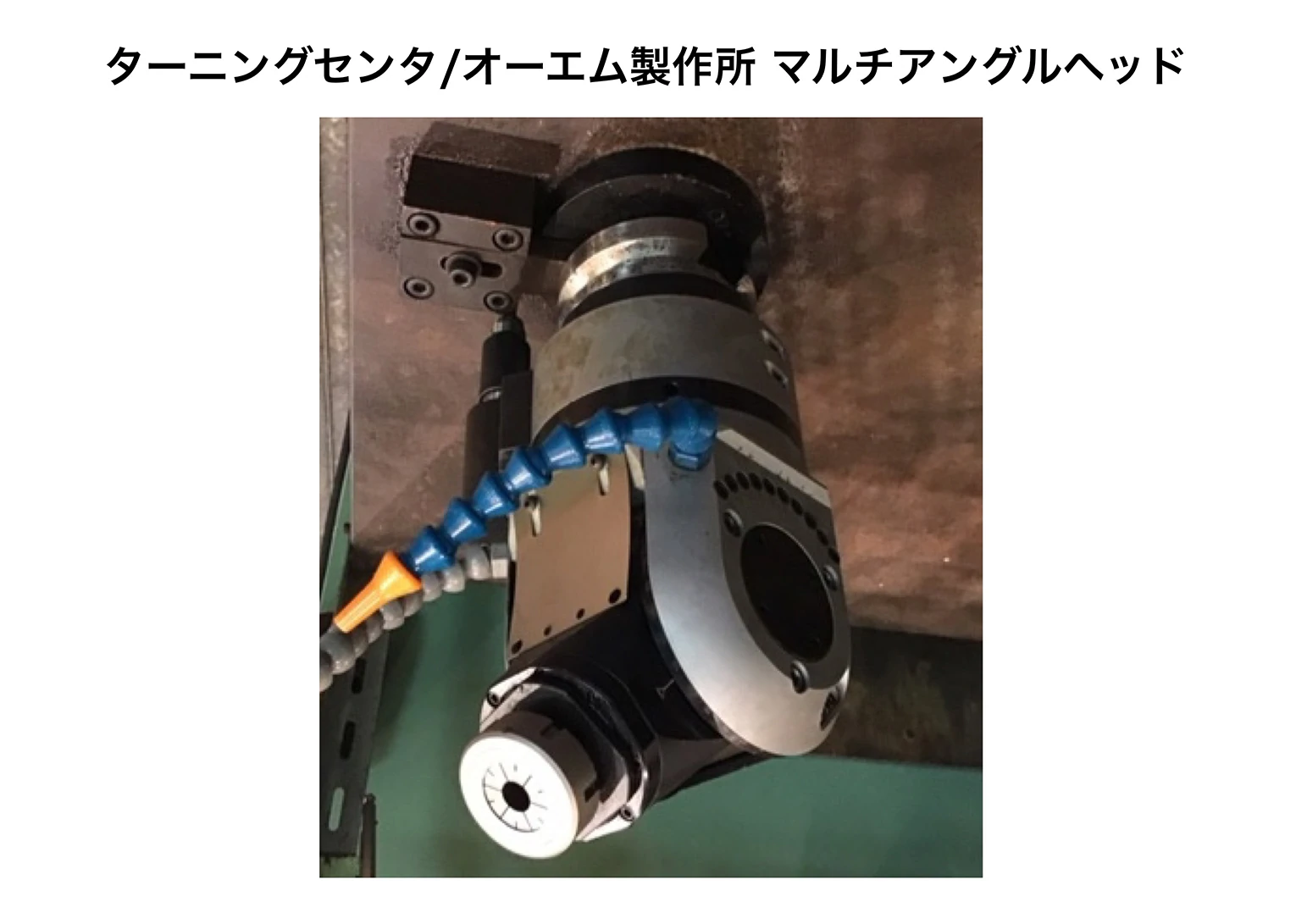

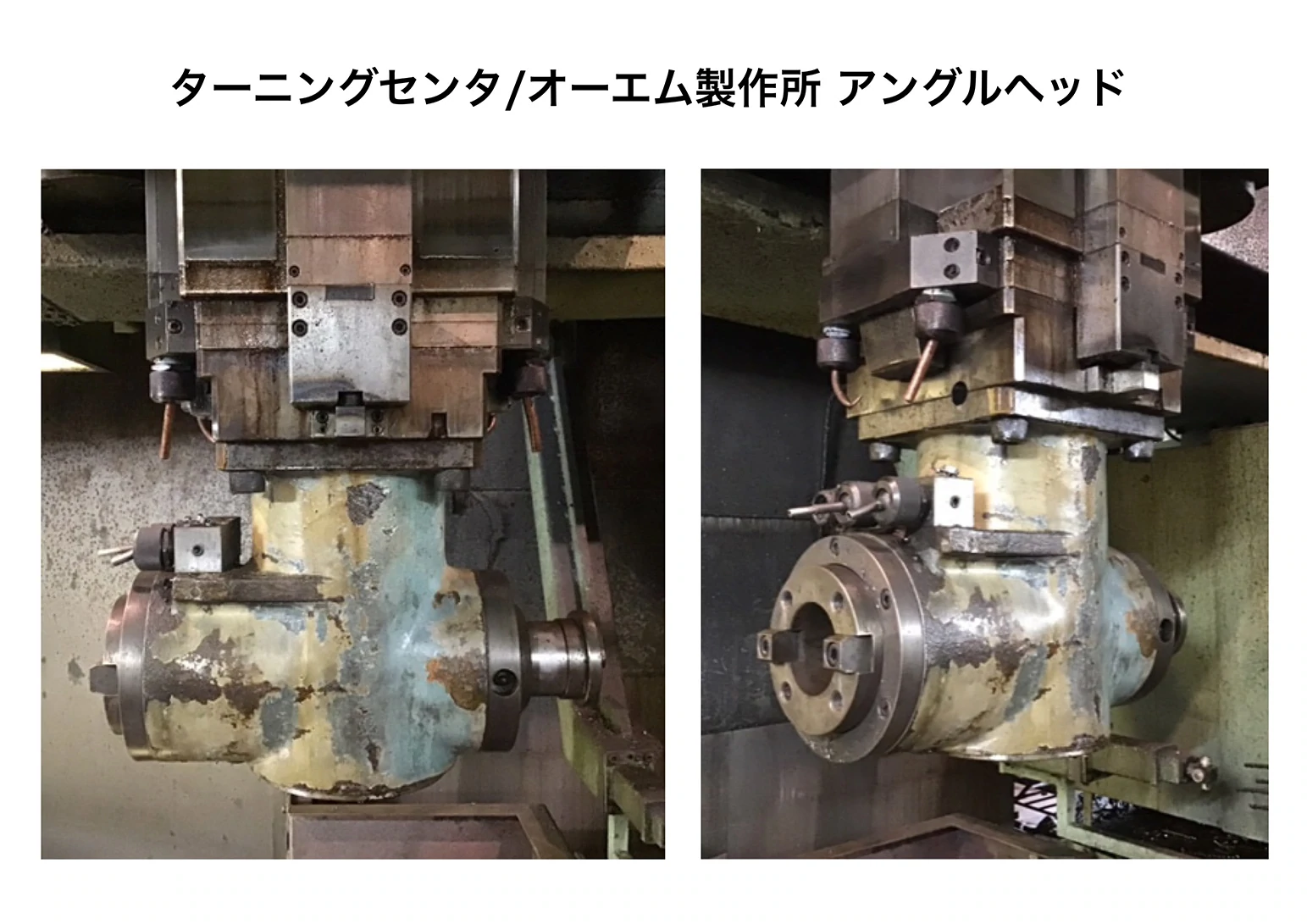

| 設備名／製造元 | ターニングセンタ／オーエム製作所 |
|---|---|
| 最大積載荷重 | 10t |
| 設備能力 | テーブル径：Φ3,000mm W軸：3,600mm B軸：1,500mm |
| 付加設備 |
|

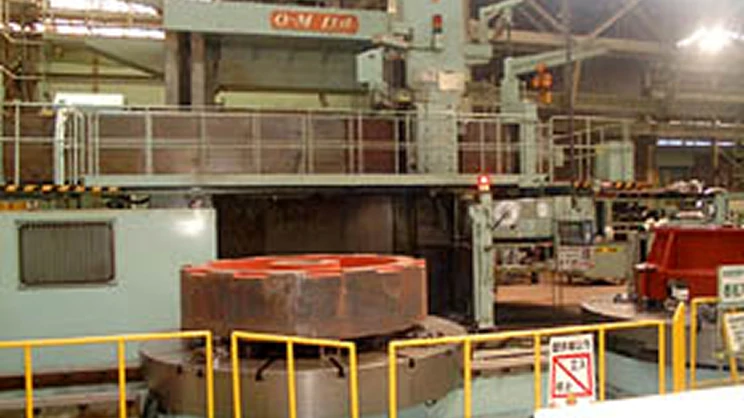

| 設備名／製造元 | NCターニング／オーエム製作所 |
|---|---|
| 最大積載荷重 | 50t |
| 設備能力 | テーブル径：Φ4,000mm 最大加工径：Φ7,000mm 高さ：3,550mm Z軸：1,800mm |
| 設備名／製造元 | NC旋盤／大日金属工業 |
|---|---|
| 最大積載荷重 | 40t |
| 設備能力 | テーブル径：Φ2,100mm 最大振り：Φ2,600mm 芯間距離：8,000mm |
| 設備名／製造元 | 横中ぐり盤／東芝機械 |
|---|---|
| 最大積載荷重 | 50t |
| 設備能力 | テーブル大きさ：3,000×3,500mm X軸：8,000mm Y軸：4,000mm W軸：900mm |
| 設備名／製造元 | 横中ぐり盤／東芝機械 |
|---|---|
| 最大積載荷重 | 15t |
| 設備能力 | テーブル大きさ：1,800×2,200mm X軸：3,000mm Y軸：2,000mm |

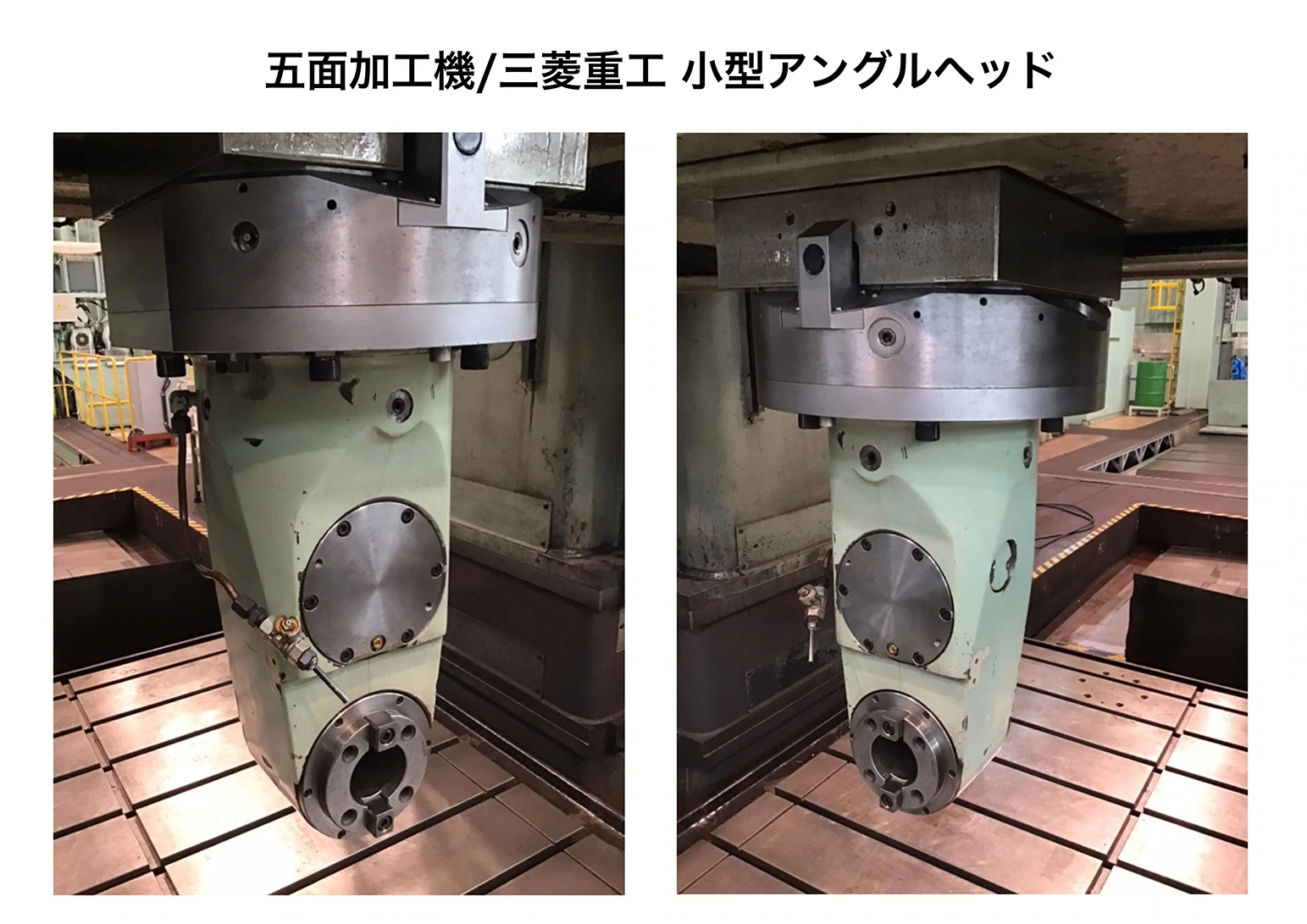

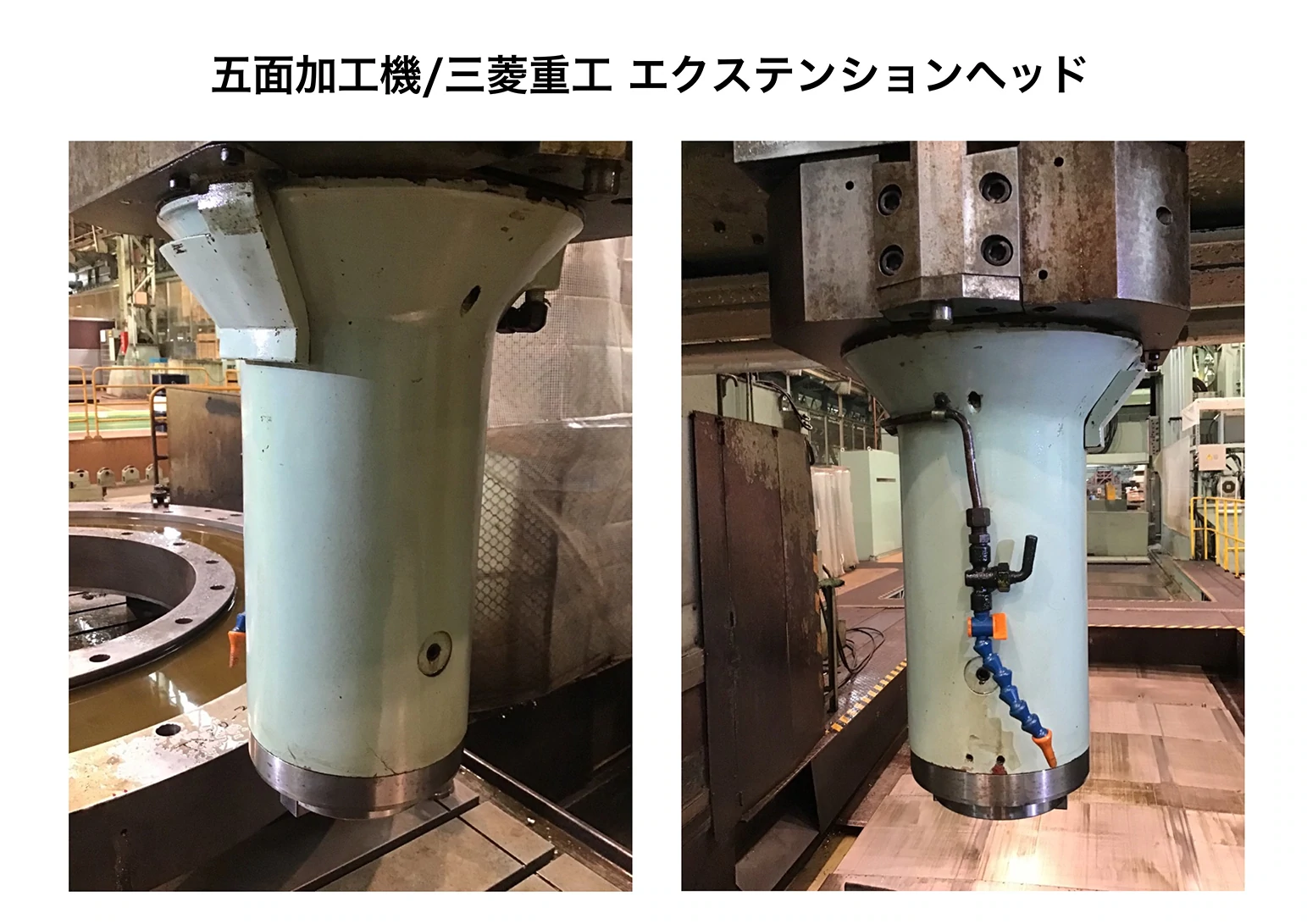

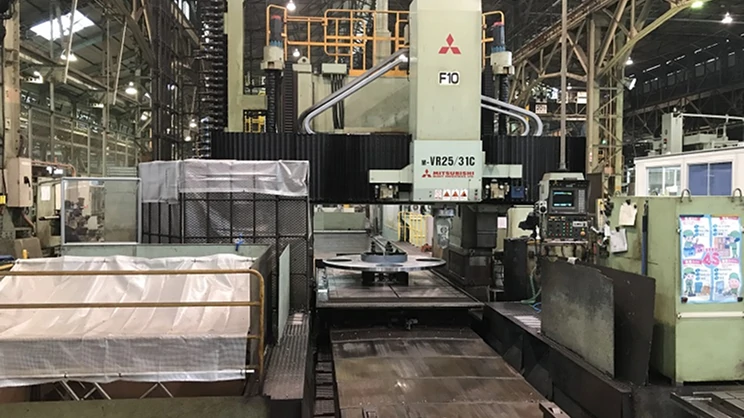

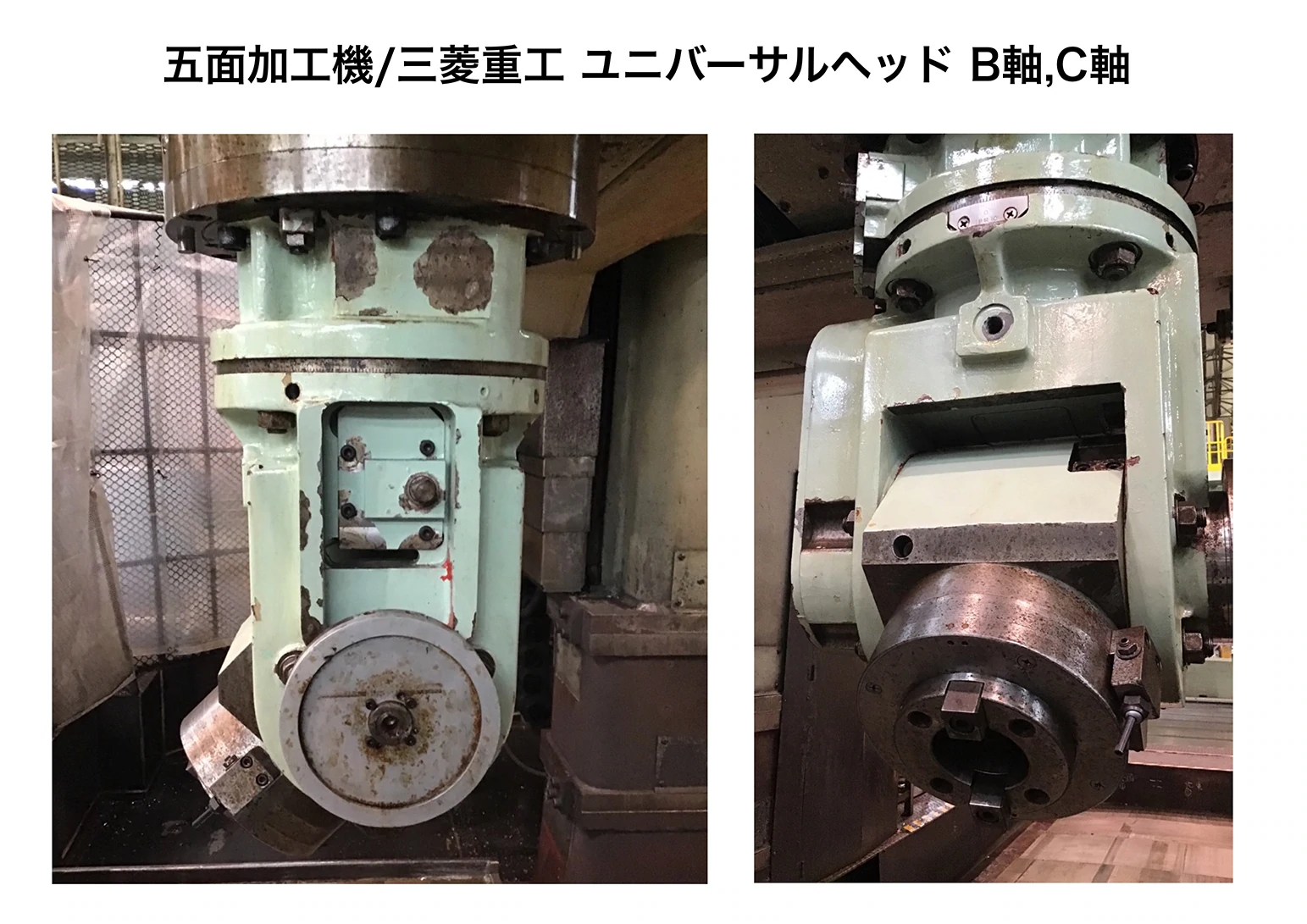

| 設備名／製造元 | 五面加工機／三菱重工 |
|---|---|
| 最大積載荷重 | 20t |
| 設備能力 | テーブル大きさ：2,000×4,000mm 門幅：2,520mm 高さ：2,000mm |
| 付加設備 |
|

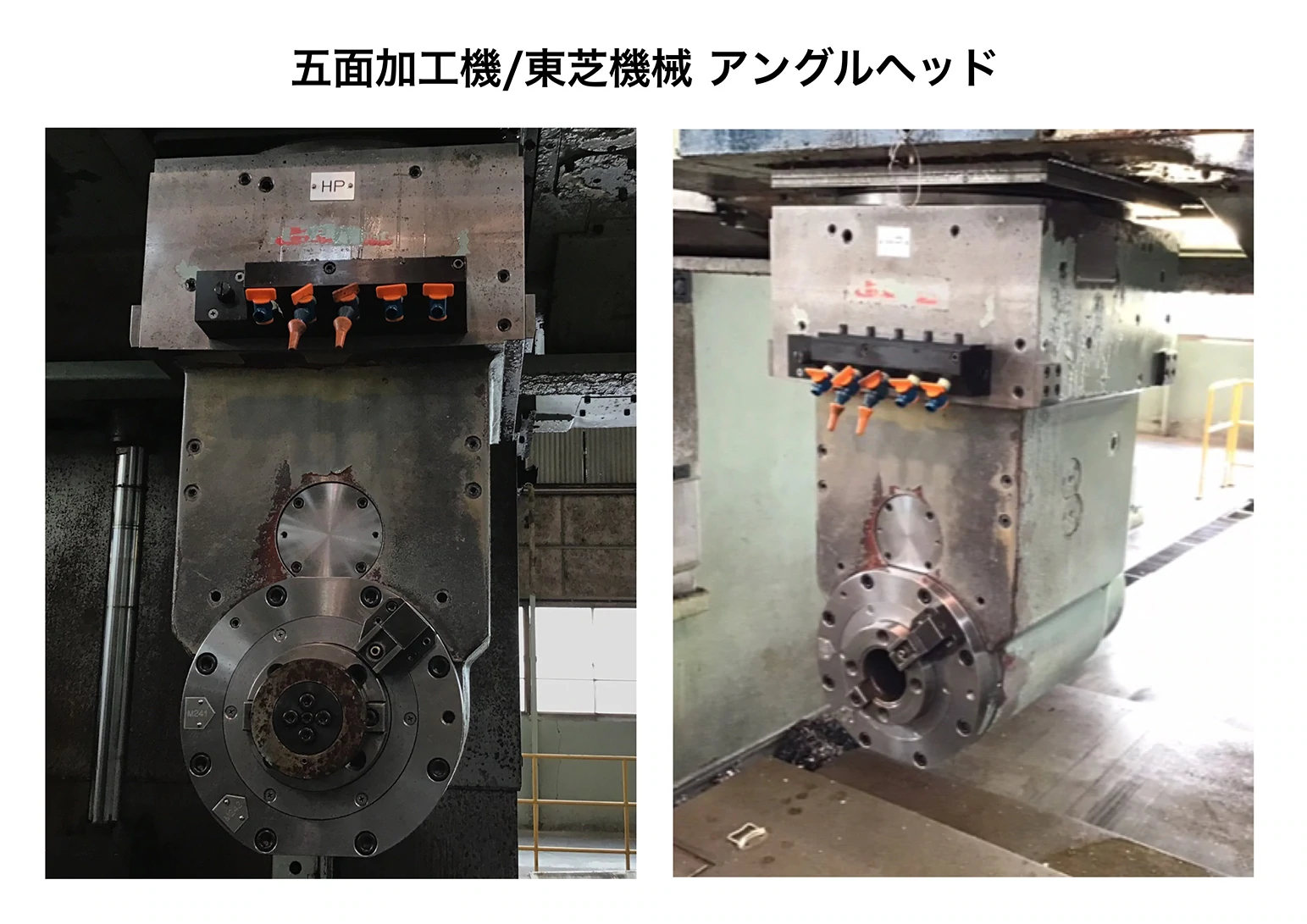

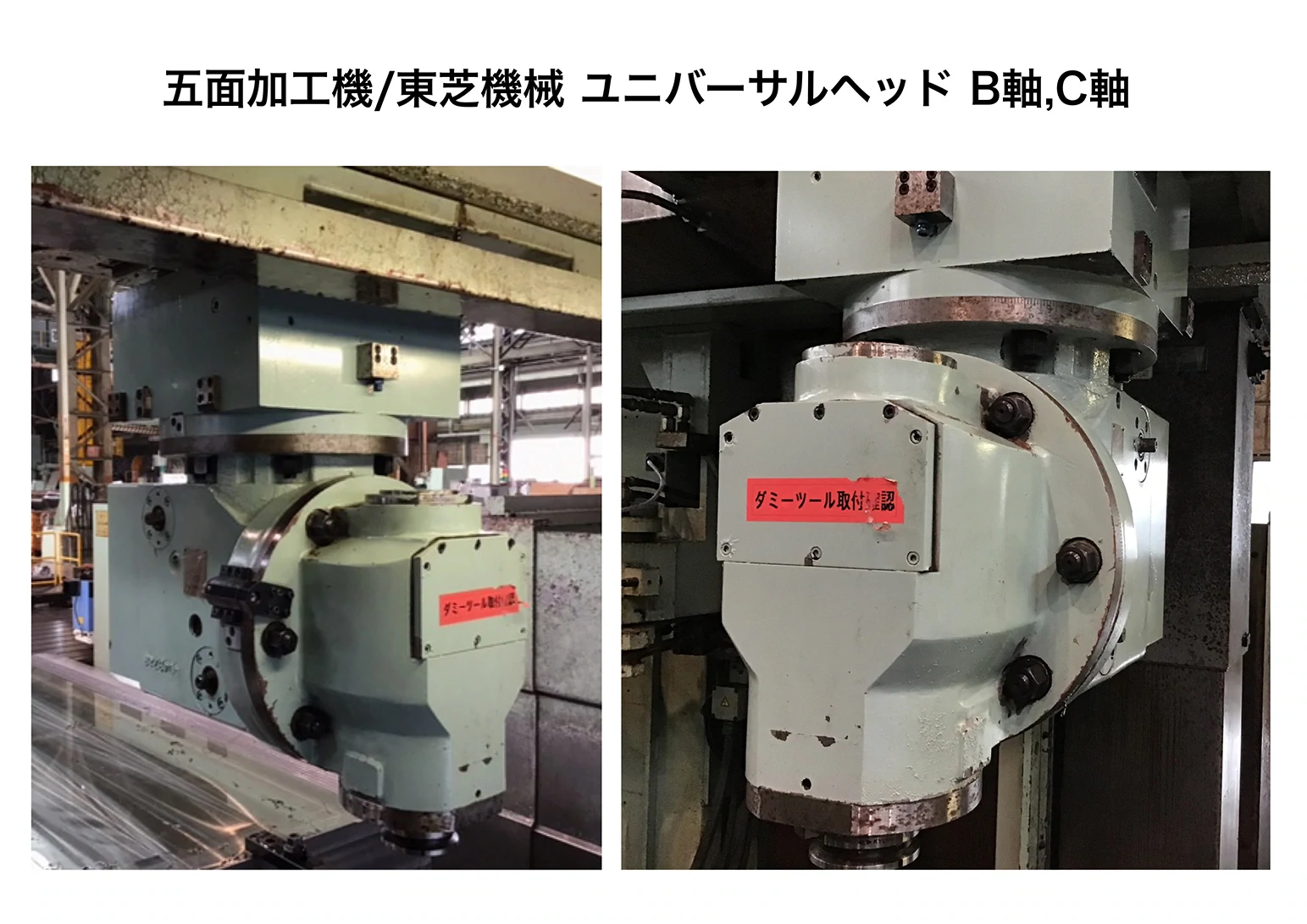

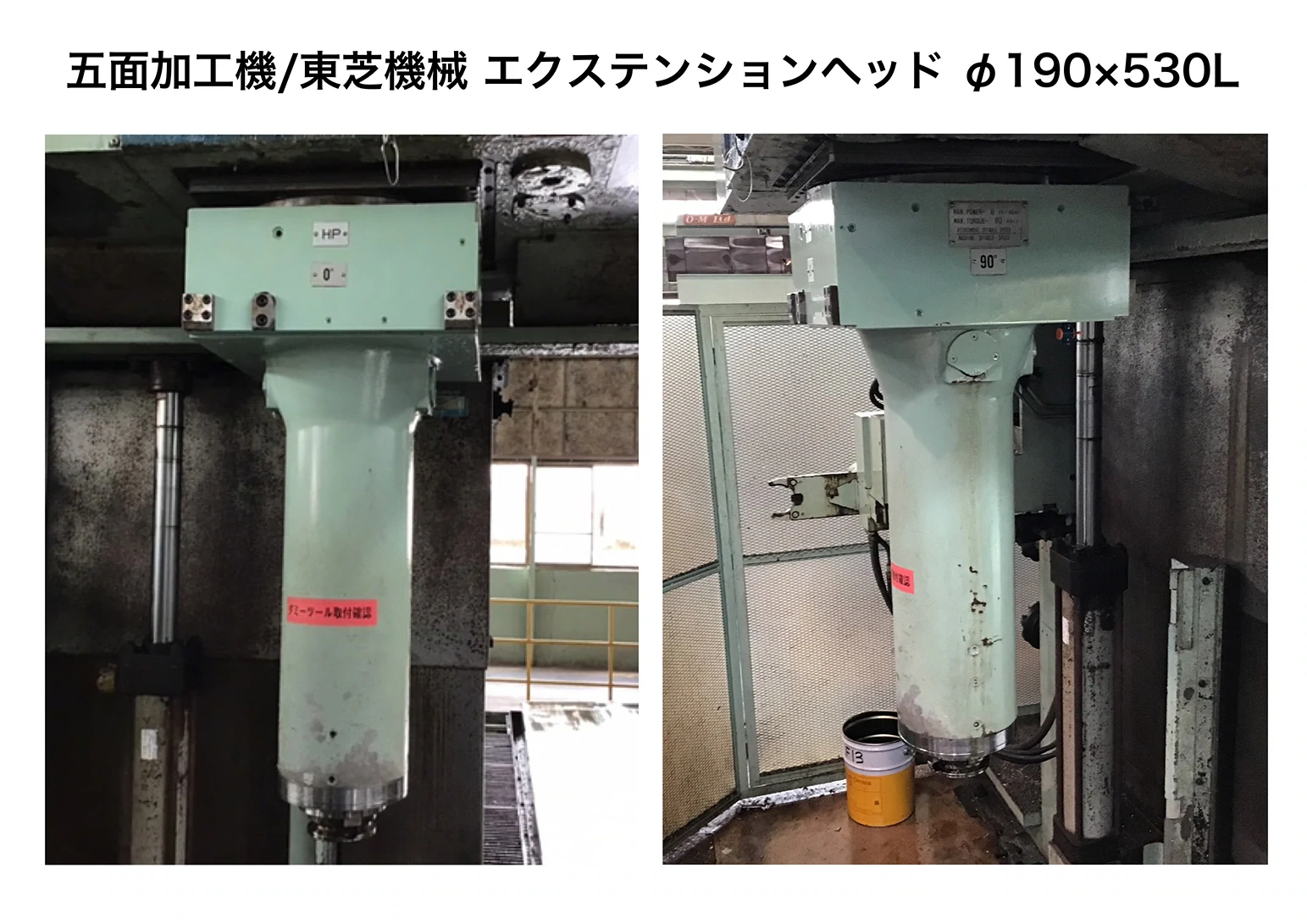

| 設備名／製造元 | 五面加工機／東芝機械 |
|---|---|
| 最大積載荷重 | 35t |
| 設備能力 | テーブル大きさ：2,700×5,000mm 門幅：3,100mm 高さ：3,140mm |
| 付加設備 |
|

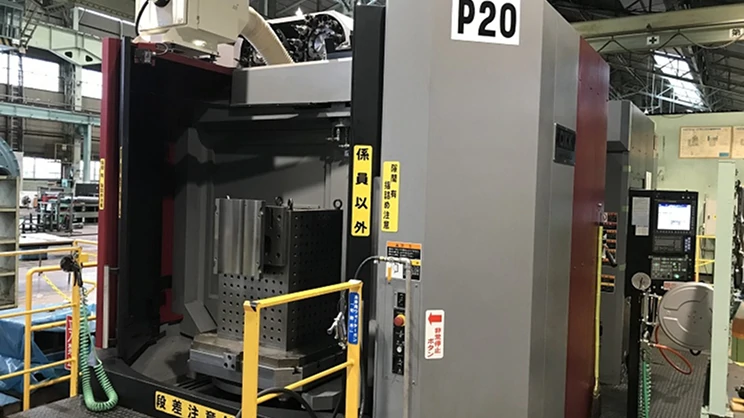

| 設備名／製造元 | 横型マシニングセンタ／OKK |
|---|---|
| 最大積載荷重 | 1.8t |
| 設備能力 | テーブル大きさ：800×800mm X軸：1,400mm Y軸：1,100mm Z軸：1,050mm |

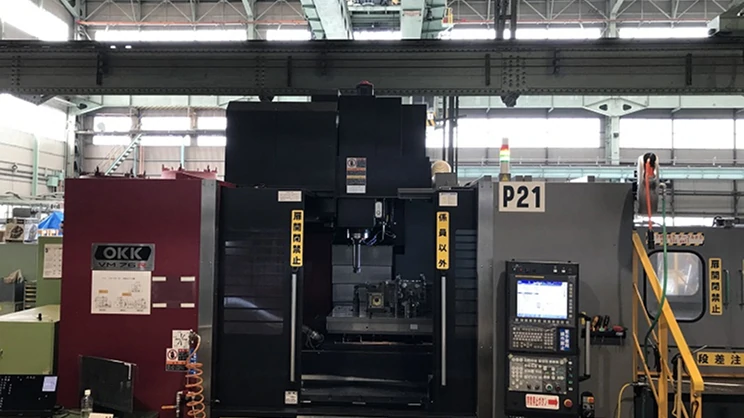

| 設備名／製造元 | 立型マシニングセンタ／OKK |
|---|---|
| 最大積載荷重 | 1t |
| 設備能力 | テーブル大きさ：1,500×700mm X軸：1,540mm Y軸：760mm Z軸：660mm |

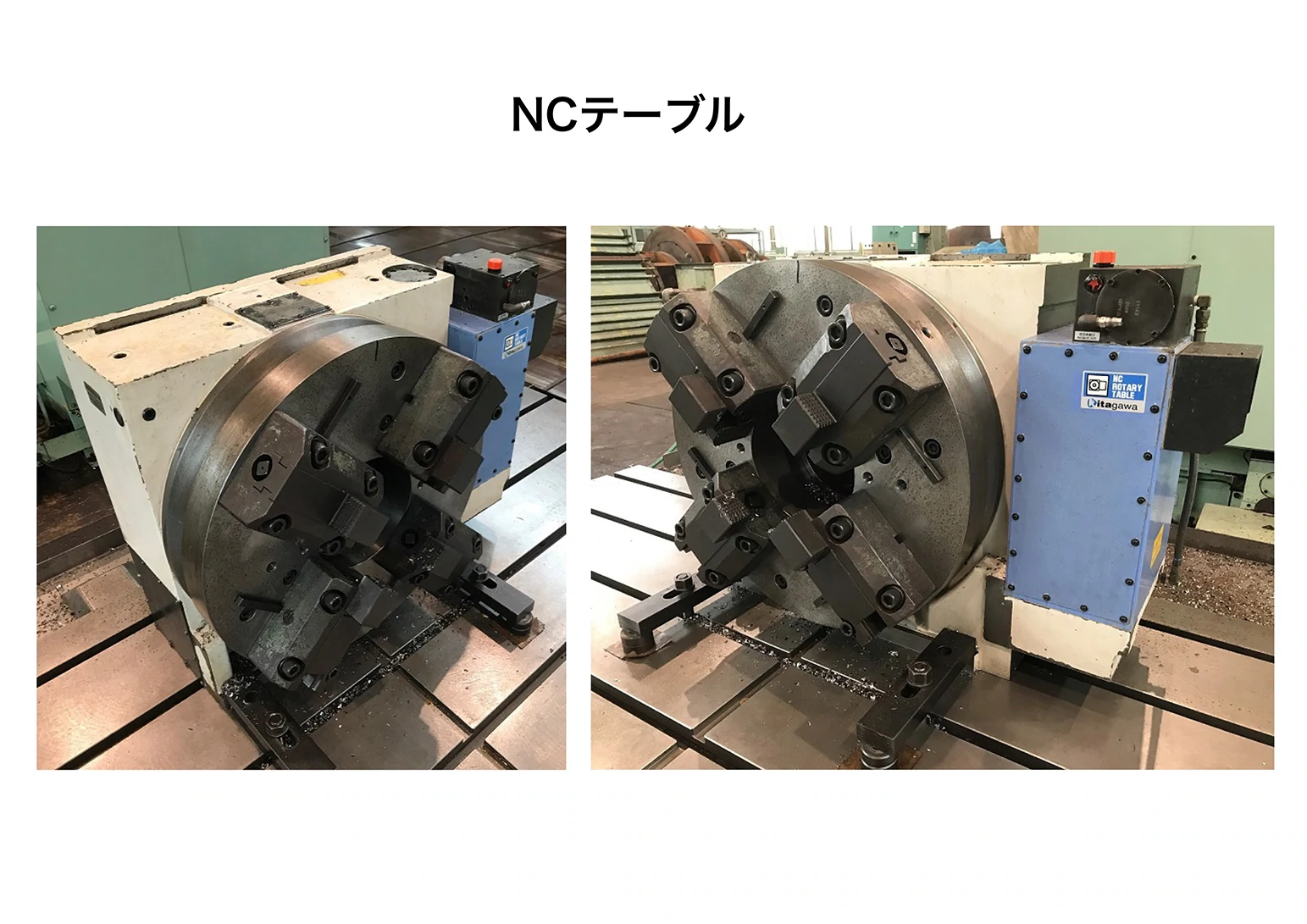

| 付加設備 | NC円テーブル対応 |
| 設備名／製造元 | 立型マシニングセンタ／大阪機工 |
|---|---|
| 最大積載荷重 | 2t |
| 設備能力 | テーブル大きさ：1,700×650 mm |
| 設備名／製造元 | ターニングセンタ／オーエム製作所 |
|---|---|
| 最大積載荷重 | 4t |
| 設備能力 | テーブル径：Φ1,250mm |
| 設備名／製造元 | NC旋盤／池貝鉄工 |
|---|---|
| 最大積載荷重 | 10t |
| 設備能力 | テーブル径：Φ1,500mm 最大振り：Φ1,520mm 芯間距離：4,000mm |
| 設備名／製造元 | NC旋盤／大日金属工業 |
|---|---|
| 最大積載荷重 | 7t |
| 設備能力 | テーブル径：Φ1,000mm 最大振り：Φ1,120mm 芯間距離：7,000mm |
| 設備名／製造元 | NC旋盤／大日金属工業 |
|---|---|
| 最大積載荷重 | 1.6t |
| 設備能力 | テーブル径：Φ500mm 最大振り：Φ650mm 芯間距離：3,000mm |
| 設備名／製造元 | 小型旋盤／大日金属工業 |
|---|---|
| 最大積載荷重 | 400kg |
| 設備能力 | テーブル径：Φ500mm 最大振り：Φ630mm 芯間距離：1,500mm |
| 設備名／製造元 | 小型旋盤／池貝鉄工 |
|---|---|
| 最大積載荷重 | 400kg |
| 設備能力 | テーブル径：Φ300mm 最大振り：Φ480mm 芯間距離：1,100mm |
| 設備名／製造元 | ROBODRILL／FANUC |
|---|---|
| 最大積載荷重 | 250kg |
| 設備能力 | テーブル大きさ：850×410mm |
| 設備名／製造元 | ROBODRILL／FANUC |
|---|---|
| 最大積載荷重 | 1t |
| 設備能力 | テーブル大きさ：550×370mm |
| 設備名／製造元 | キーシータ／村田機械 |
|---|---|
| 最大積載荷重 | 1.5t |
| 設備能力 | テーブル大きさ：400×600 mm |
| 設備名／製造元 | NC円テーブル／北川鉄工 |
|---|---|
| 最大積載荷重 | 横置き：1t 縦置き：400kg |
| 設備能力 | テーブル径：Φ630mm |
| 設備名／製造元 | NC円テーブル／北川鉄工 |
|---|---|
| 最大積載荷重 | 横置き：600kg 縦置き：300kg |
| 設備能力 | テーブル径：Φ500mm |
| 設備名／製造元 | NC円テーブル／津田駒工業 |
|---|---|
| 最大積載荷重 | 横置き：500 kg 縦置き：200 kg |
| 設備能力 | テーブル径：Φ400mm |
| 設備名／製造元 | ラジアルボール盤／大隈鉄工 |
|---|---|
| 設備能力 | 主軸径 Φ85/110mm 主軸移動量 2,610mm |
| 設備名／製造元 | ユニバーサルボール盤／大隈鉄工 |
|---|---|
| 設備能力 | 主軸径：Φ80mm 主軸移動量：860mm |
| 設備名／製造元 | CADCAM／Master cam |
|---|---|
| 設備能力 | MILL 3D, Multi-Axis Lathe, MC for SW |
| 設備名／製造元 | CADCAM／キャムタス |
|---|---|
| 設備能力 | 2D CAD/CAM たまごWin |
