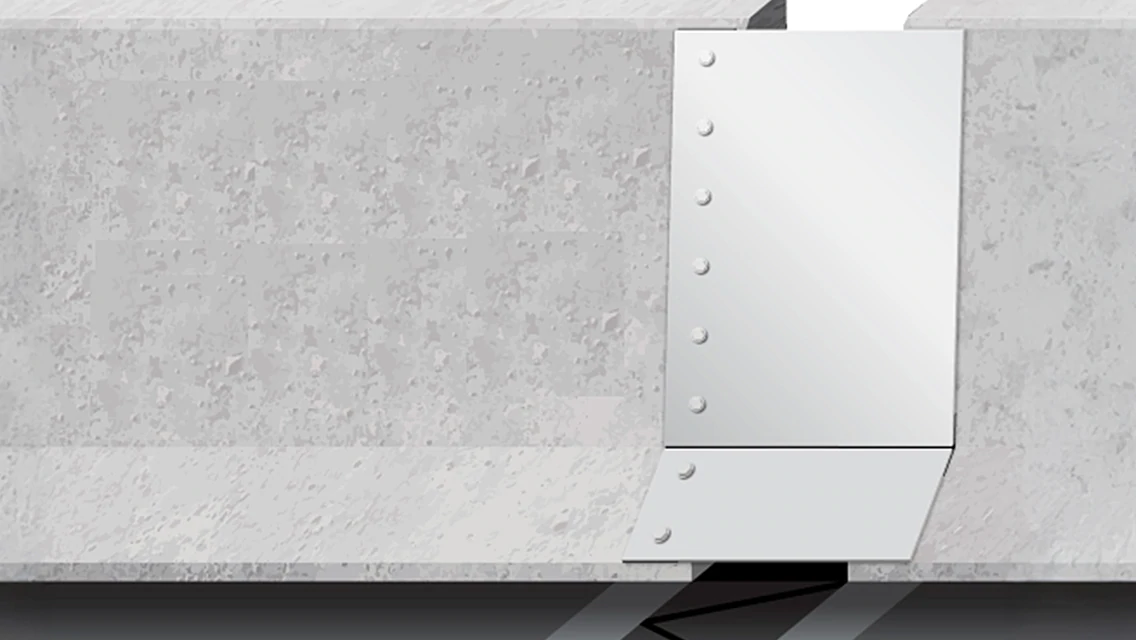

FRPフレックスカバープレート「プラッキー」
化成品事業部
軽量で錆びないカバープレート
プラッキーはプレート本体およびボルトがFRP製で錆びないため、維持管理が容易で再設置も可能です。軽量で施工しやすく、ステンレス製に比べて低コストです。屈曲部は任意の角度にでき、壁高欄とのフィッティングも良好です。

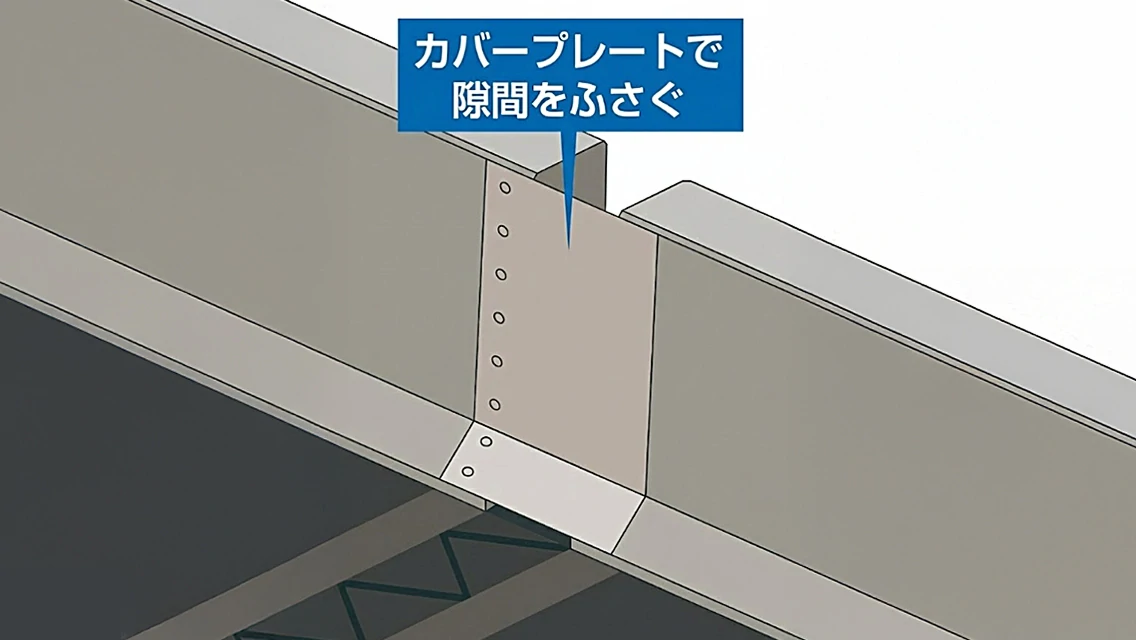

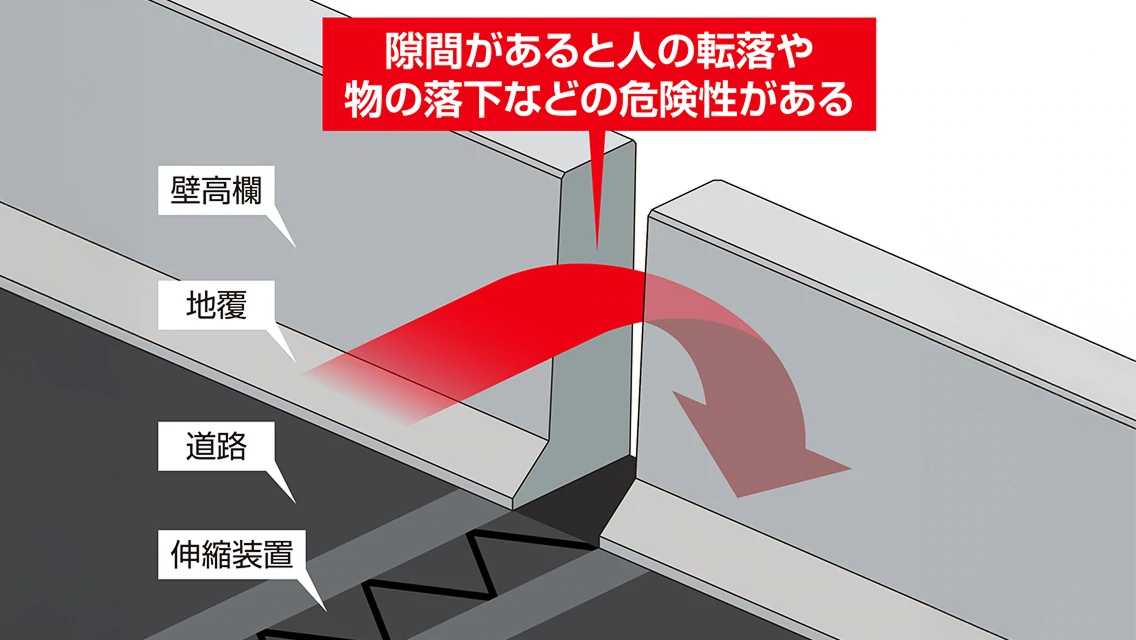

カバープレートとは
橋の端部には隙間が設けられています。車が走る部分は、その隙間に伸縮装置を取り付けますが、壁高欄や地覆部にはその必要がありません。ただし、隙間があると、人の転落、橋面上から物が落下するなどの危険性があるため、カバープレートで隙間をふさぐ必要があります。

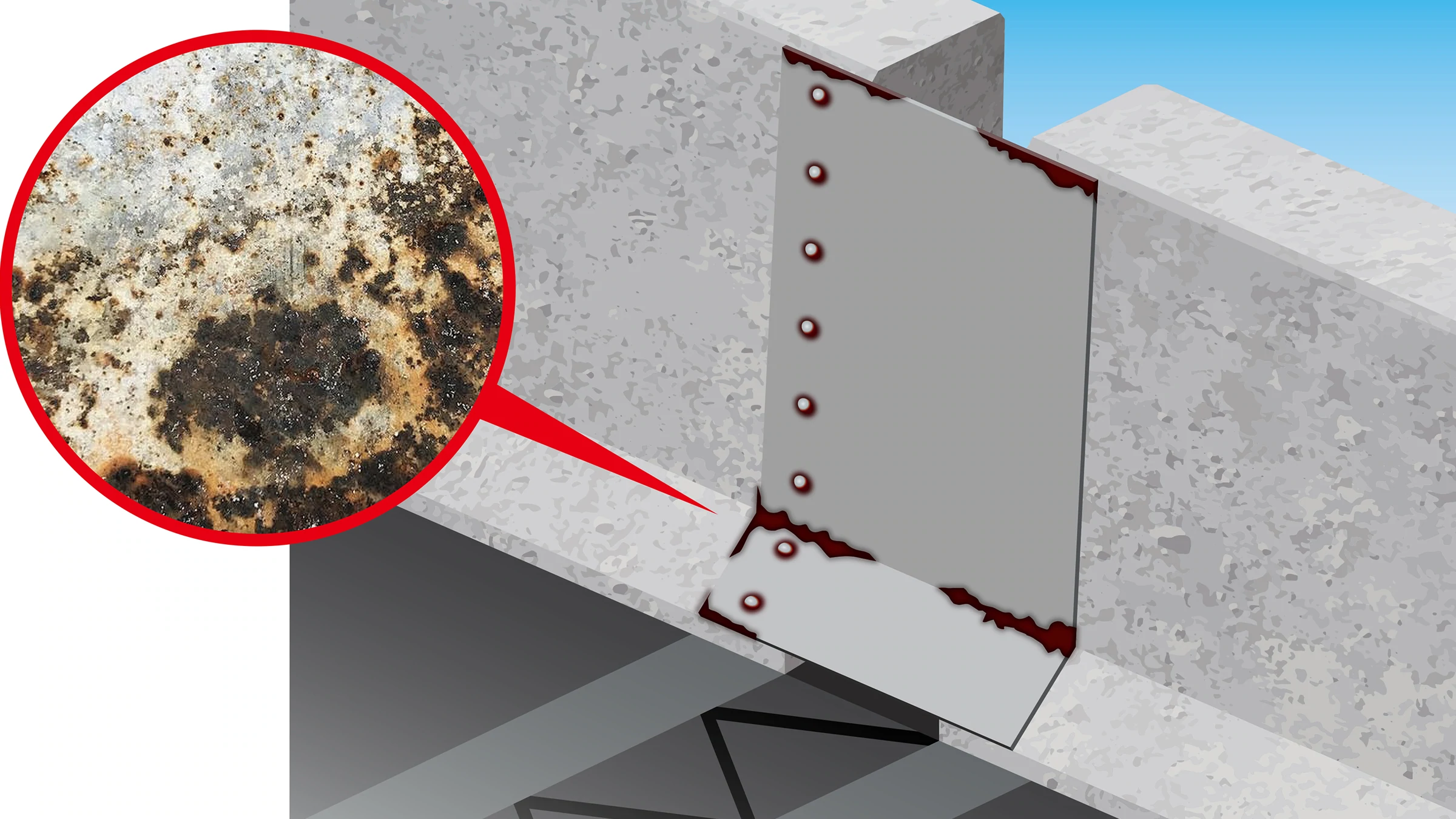

従来製品の問題点
従来のカバープレートは、溶融亜鉛めっきが施されたSS400材が一般的でした。しかし近年、沿岸部や凍結防止剤を散布する山岳部などでは、カバープレートやボルト周辺の腐食が報告されています。そのため、ステンレスが使用されるケースもありますが高価です。
製品の特長
錆びない安心素材
FRP製のカバープレートとボルトにより錆の心配がなく、再設置も可能です。維持管理性に優れ、長期的な信頼性を確保します。
施工性と柔軟性
軽量で施工が容易です。屈曲部は任意の角度に対して折り曲げ可能で、構造物とのフィッティングもスムーズです。
コストと景観への配慮
ステンレス製に比べてコストを抑えられ、コンクリートに馴染む色調で景観を損ないません。
仕様
製品ラインナップ
プラッキーは壁高欄および地覆の種類、遊間量に合わせた製品を揃えています。
| 遊間量＋伸縮量 （mm） |
フロリダ型壁高欄 高さ（mm） | 地覆・壁高欄 幅（mm） | |||
|---|---|---|---|---|---|
| 900 SB・SC種 |
1000 SA種 |
1100 SS種 |
400 歩道部 |
600 車道部 |
|
| ～100 | 900-100型 | 1000-100型 | 1100-100型 | 400-100型 | 600-100型 |
| ～150 | 900-150型 | 1000-150型 | 1100-150型 | 400-150型 | 600-150型 |
| ～200 | 900-200型 | 1000-200型 | 1100-200型 | 400-200型 | 600-200型 |
| ～250 | 900-250型 | 1000-250型 | 1100-250型 | 400-250型 | 600-250型 |
| ～300 | 900-300型 | 1000-300型 | 1100-300型 | 400-300型 | 600-300型 |
| ～350 | 900-350型 | 1000-350型 | 1100-350型 | 400-350型 | 600-350型 |
| ～400 | 900-400型 | 1000-400型 | 1100-400型 | 400-400型 | 600-400型 |
| ～450 | 900-450型 | 1000-450型 | 1100-450型 | 400-450型 | 600-450型 |
| ～500 | 900-500型 | 1000-500型 | 1100-500型 | 400-500型 | 600-500型 |
- 上記以外の寸法についてはご相談ください。

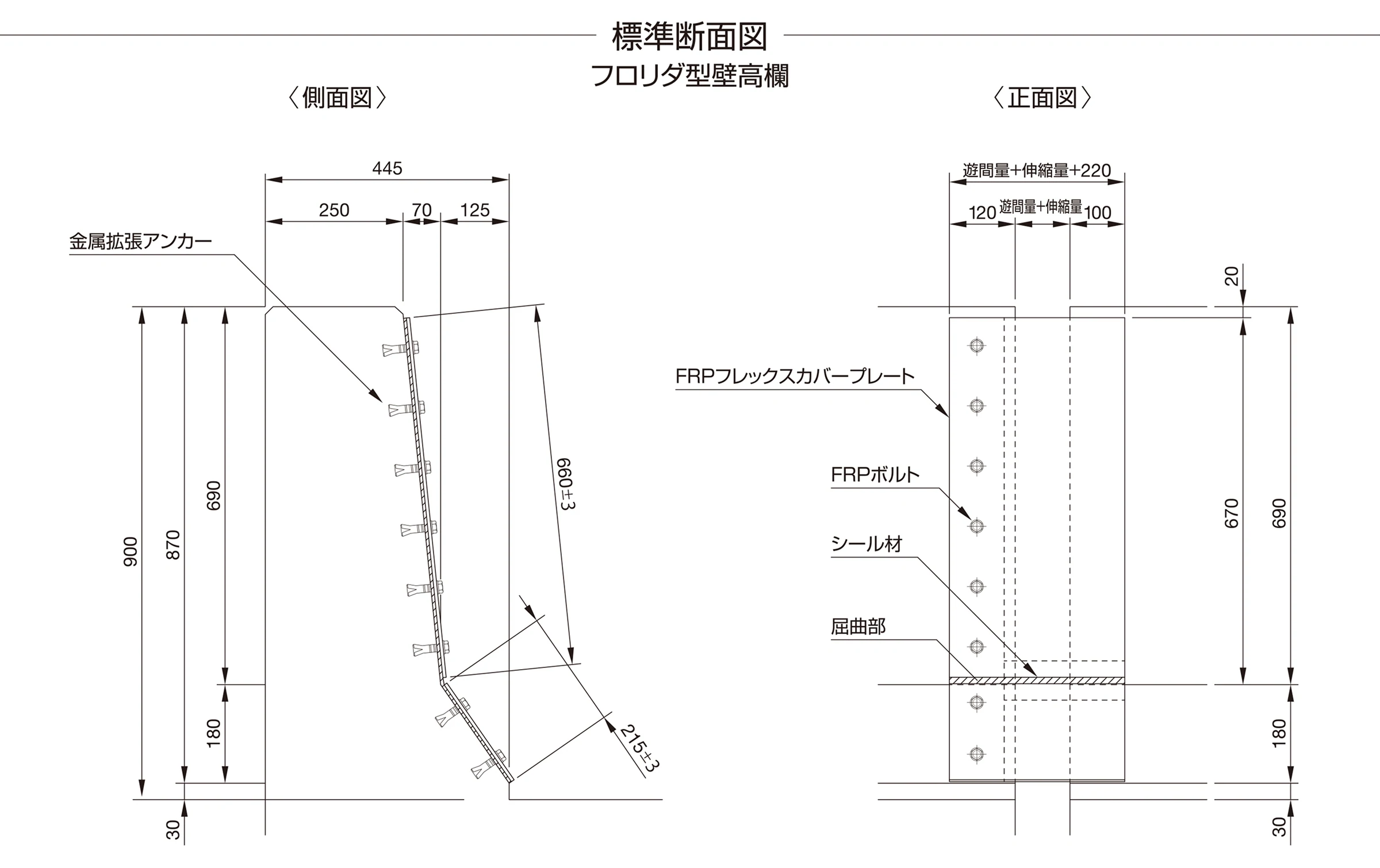

プラッキー構成材料・標準断面
| FRPフレックスカバープレート | 固定用ボルト | シール材 | |||
|---|---|---|---|---|---|
| 材質 | FRP | 材質 | ボルト FRP（表面塗装：フッ素樹脂系） 金属拡張アンカー SS400（亜鉛めっき） |
材質 | 湿気硬化型ポリウレタン系 |
| 表面塗装 | フッ素樹脂系 | ||||

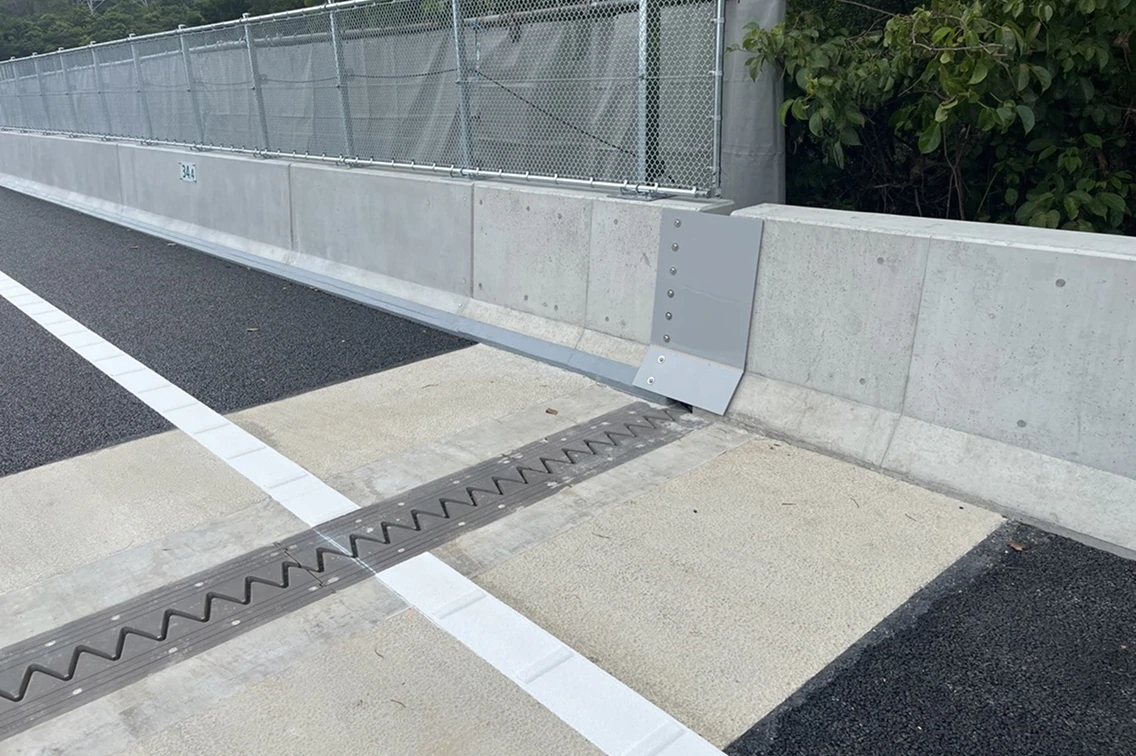

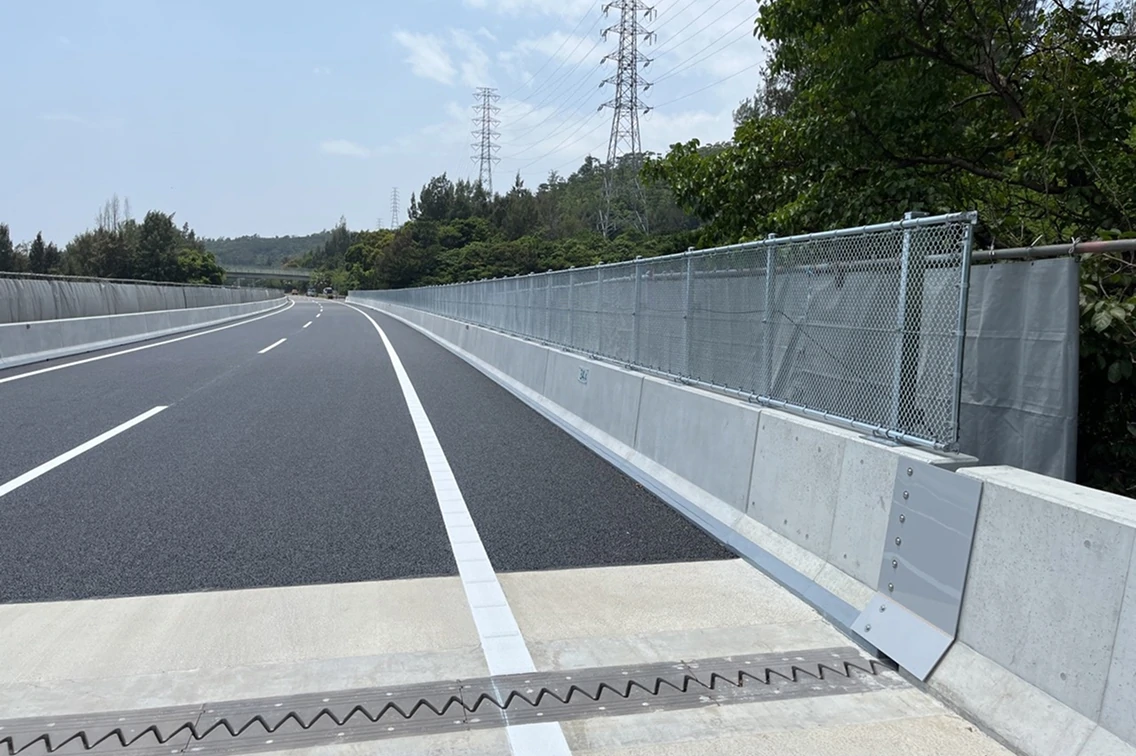

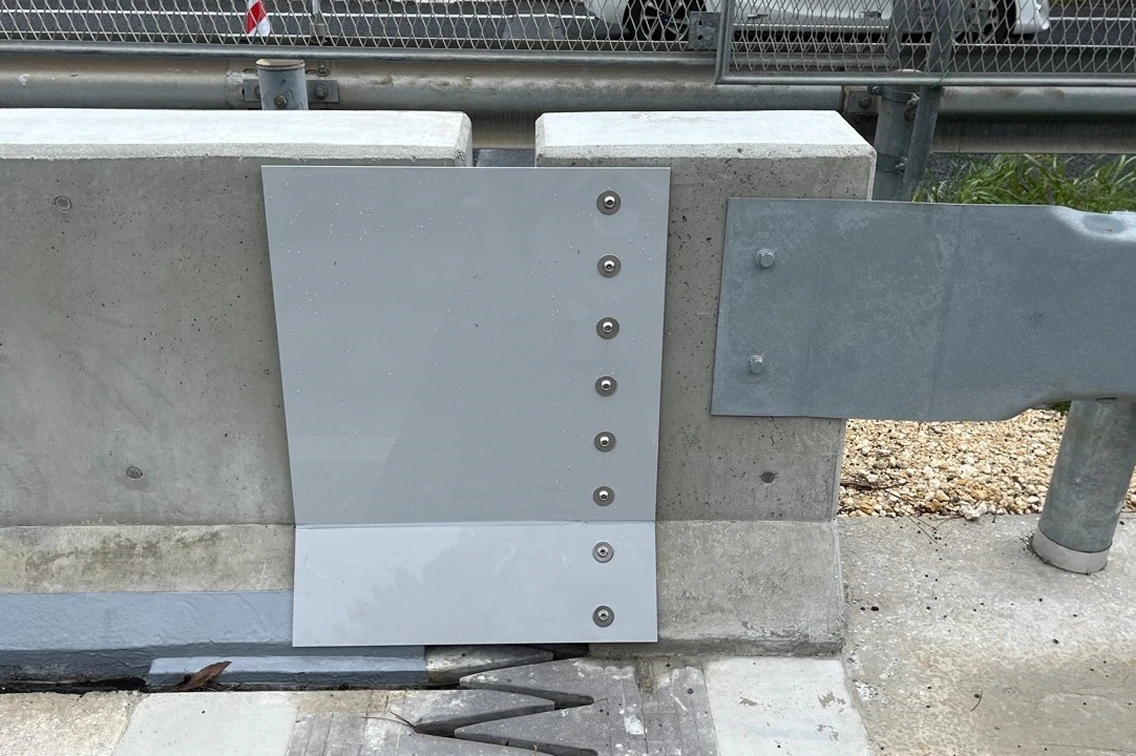

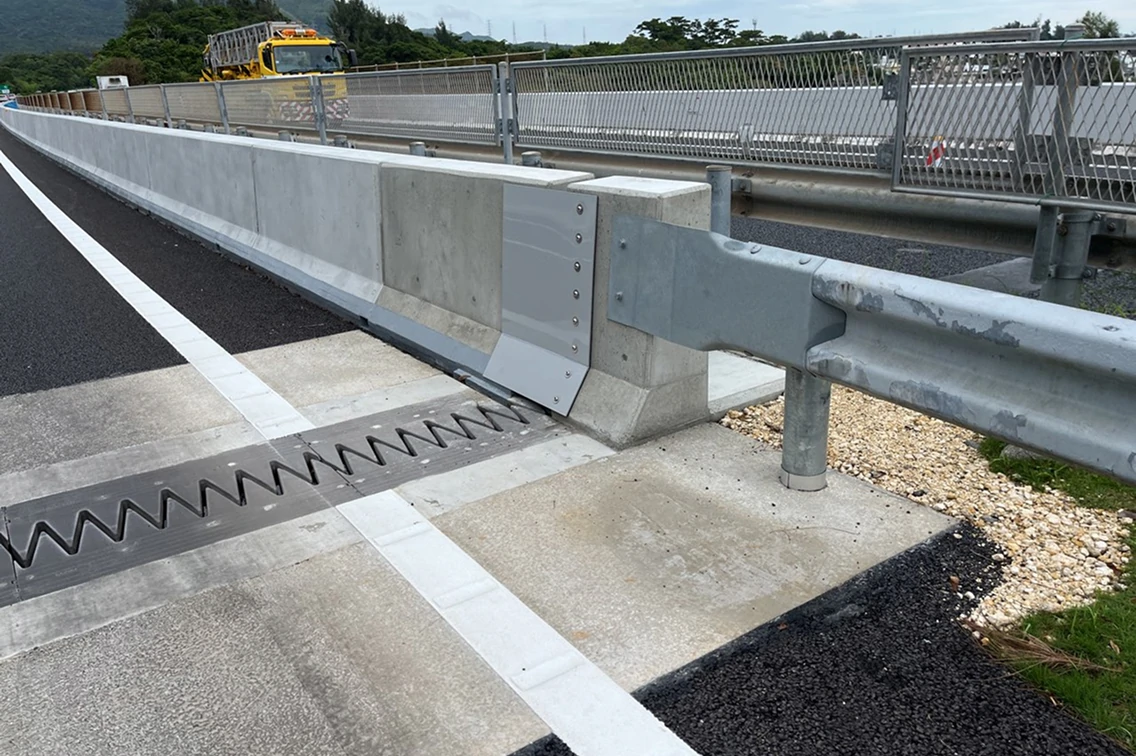

活用事例
