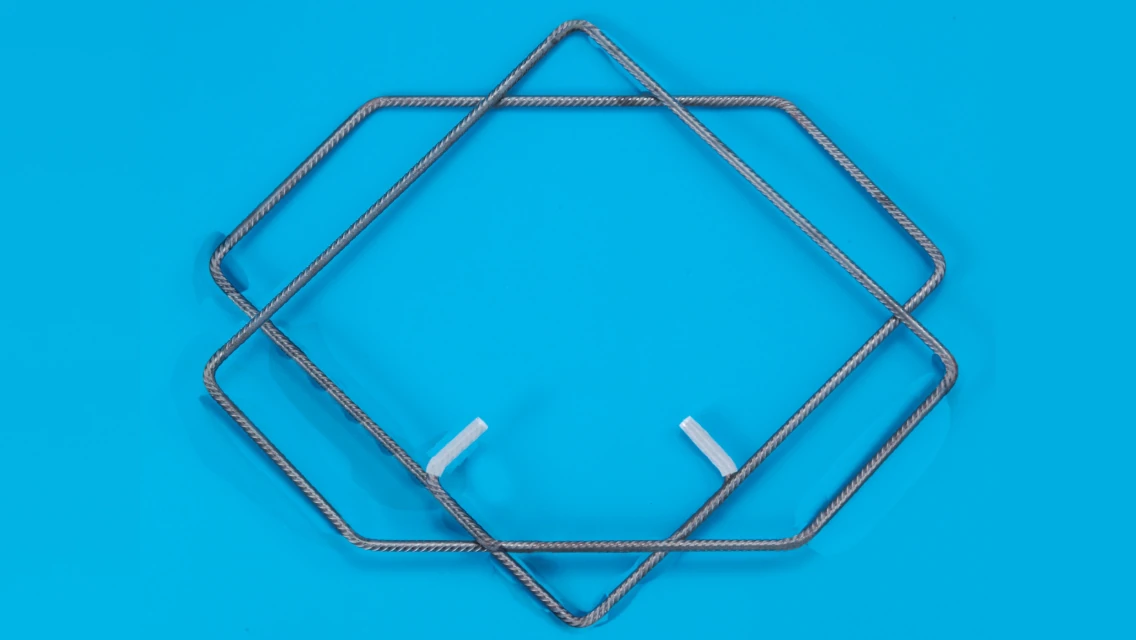

スーパーハリーZ Mタイプ
建材事業部
高強度鉄筋を一筆書き形成した
梁貫通孔補強筋
軽量で施工が容易
- 高強度鉄筋を一筆書きで連続成形することにより、常に均一な品質を確保。
- かぶり厚さ40mmに対応。
- 普通鉄筋に比べ製品重量が軽く、作業性が向上。
- 呼径・鉄筋径のバリエーションが豊富なため、経済的なタイプを選定可能。
製品の特長
高品質
高強度鉄筋を一筆書きで連続成形することにより、常に均一な品質を確保できます。
対応外径サイズ
100～350Φまでの塩ビ管スリーブ（VP、VU）の外径サイズに対応しています。
かぶり
かぶり厚さ40mmに対応したキャップを採用しています。
高強度鉄筋
高強度鉄筋785（N/mm²）を使用しているため、普通鉄筋に比べ製品重量が軽くなり、作業性がアップします。

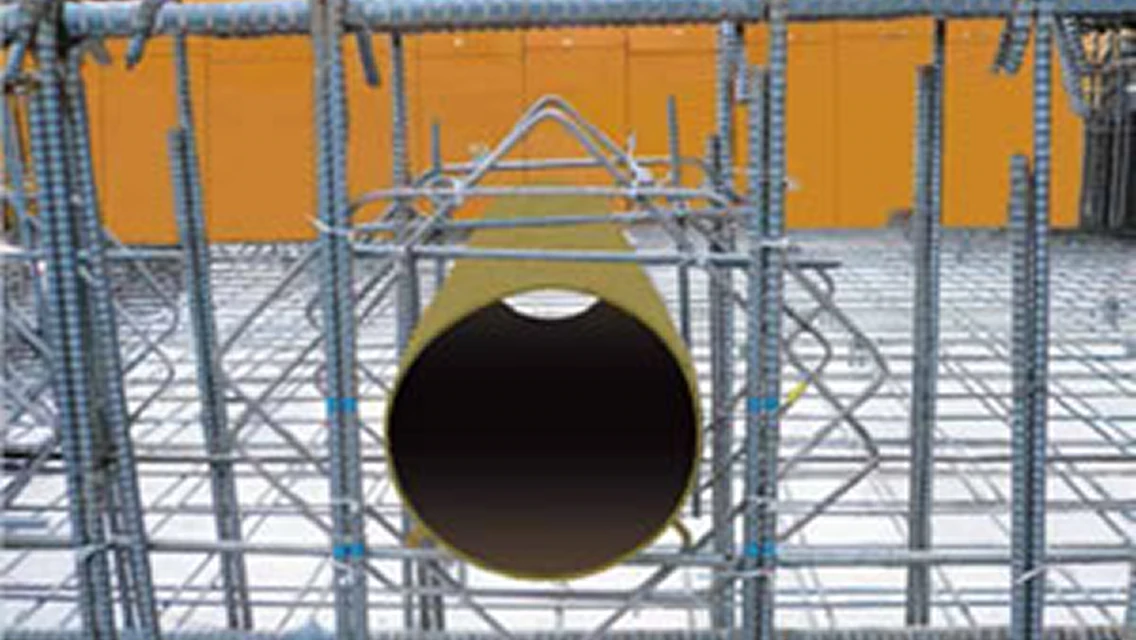

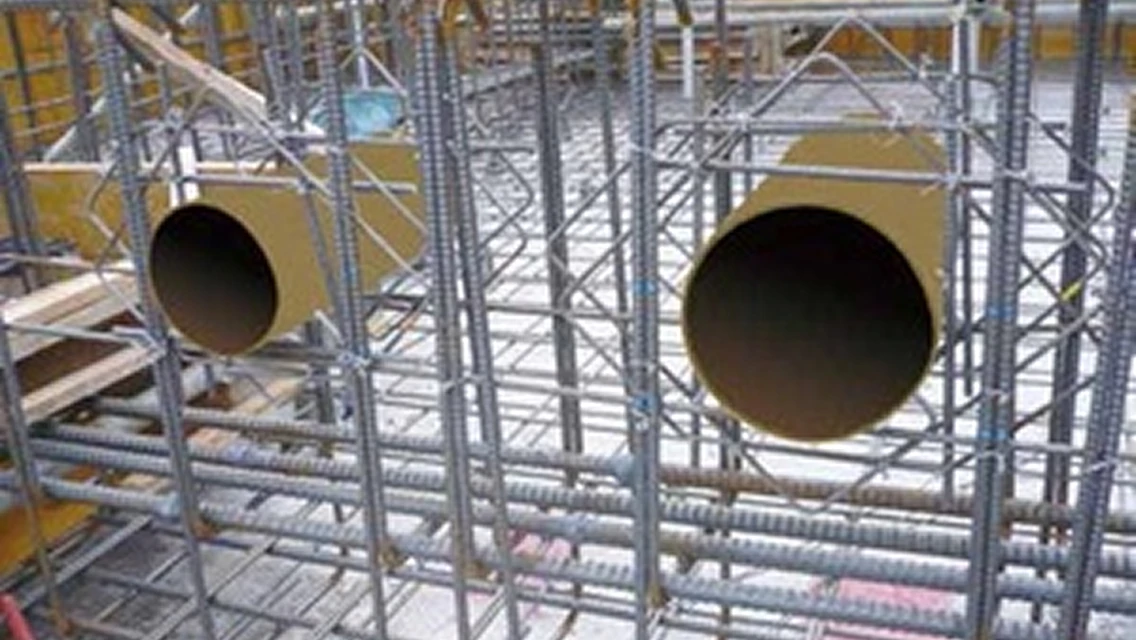

バリエーション
呼径100～750Φ、鉄筋径S6 ～ S16とバリエーション豊富なため、経済的なタイプを選定できます。
機能
スーパーハリーＺ Ｍタイプの標準設計
スーパーハリーZ Mタイプにより、孔周囲を補強された有孔梁の終局せん断耐力は、下記の式により算定できます。
αβ：低減係数
α：修正係数
β：安全係数
α・β ≦1.00
スーパーハリーZ Mタイプの施工
- 孔際あばら筋の配筋標準は「配筋標準」の通り配筋します（原則として孔径にかかわらず1組以上）。

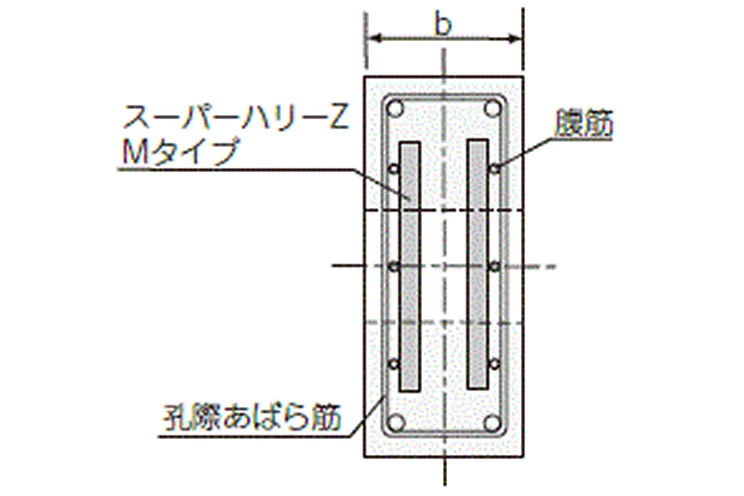

- スーパーハリーZ Mタイプは、必ずあばら筋の内側に結束して取り付けてください。

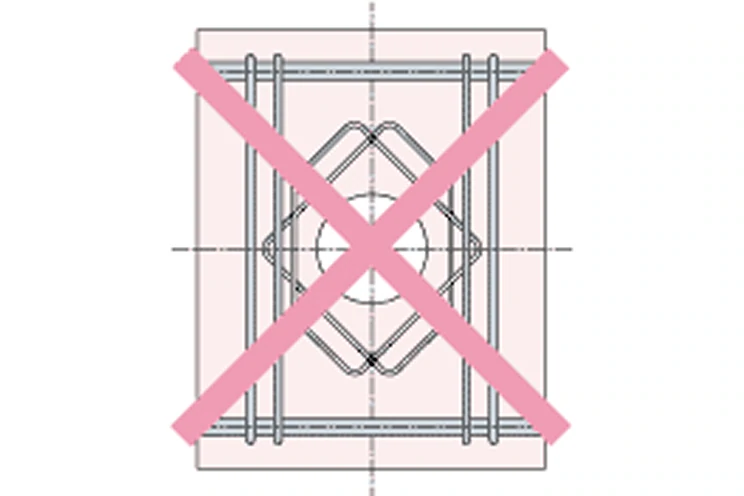

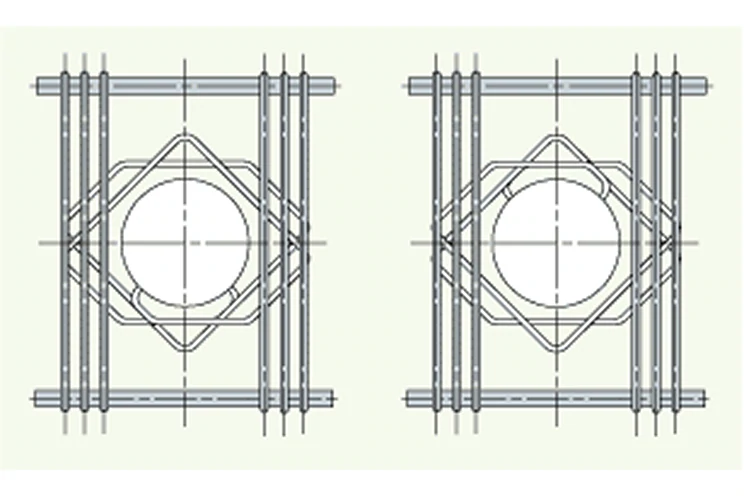

- 上下および表裏の区別はありませんが、正しい向きから90°角度を変えて取り付けないでください。
- 孔上下部分の補強要領については、「孔上下補強・孔上下補強筋形状（例）」の通り配筋します。

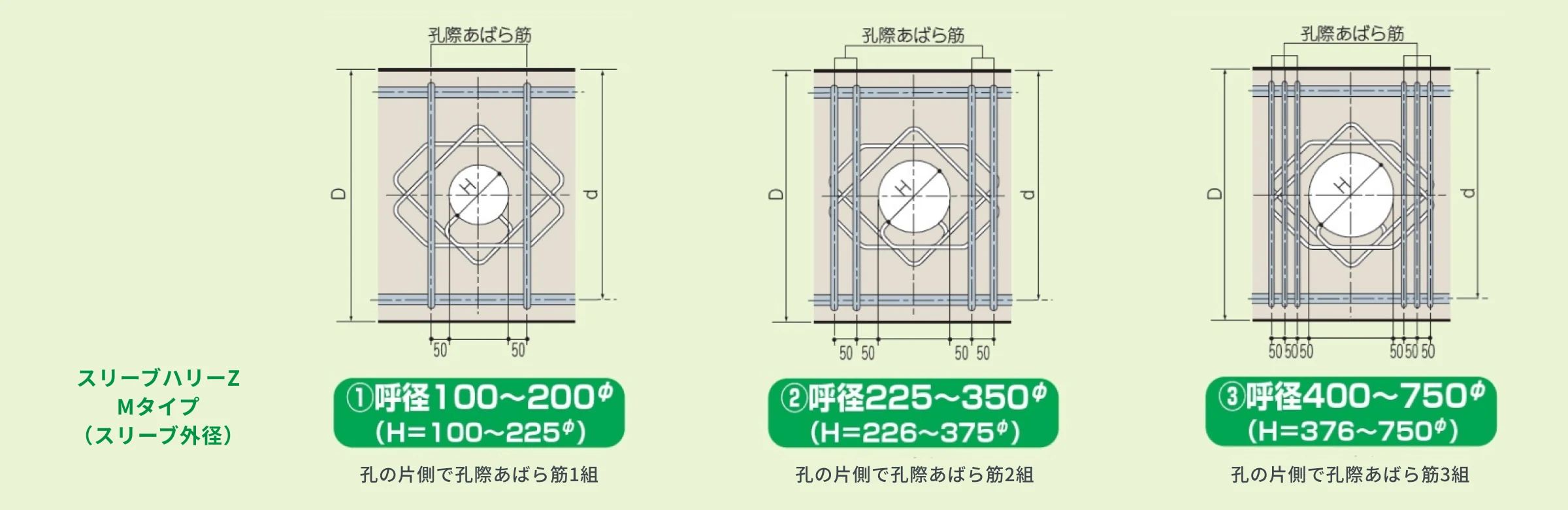

配筋標準
以下の配筋を標準として補強計算をおこなっています。施工の際には、必ず補強計算書を確認し、孔際あばら筋の配筋に注意してください。

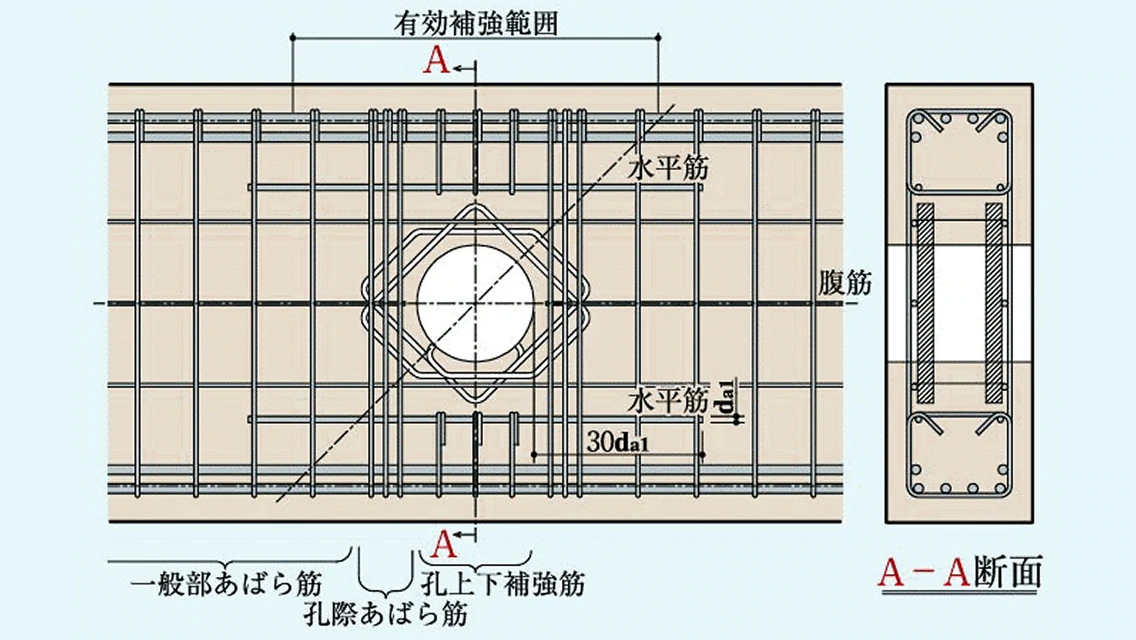

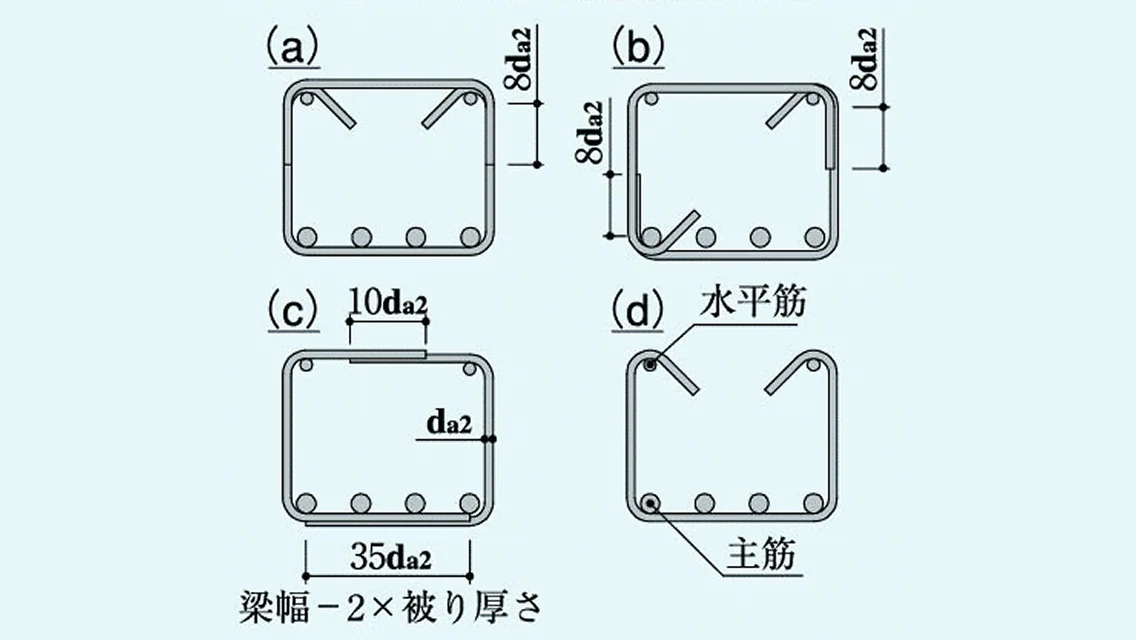

孔上下補強・孔上下補強筋形状（例）
孔径が400mm以上となるときは、補強計算より求められた補強筋の他、孔上下位置に配筋をおこなう。 孔上下補強筋の形状は、設計図書に従う。なお、設計図書に記載なき場合は、「孔上下補強筋形状（例）」図を参考に形状を決定する。
- 設計管理者より補強を求められた場合は、その指示に従うものとする。
- da1：水平筋（主筋径の2サイズ下以上）の鉄筋径、da2：孔上下補強筋の鉄筋径（一般部あばら筋と同径以上）
- 開孔部上下のピッチは一般部あばら筋のピッチ以下とする。
仕様
適用範囲
適用対象梁の構造
- 梁の構造種別
鉄筋コンクリート造および鉄骨鉄筋コンクリート造 - コンクリート設計基準強度
21～67（N/mm²） - あばら筋の種類
JIS G 3112「鉄筋コンクリート用棒鋼」に示すSD295A、SD295B、SD345、SD390、SD490および、建築基準法第37条第二号の規定に適合している
590N/mm²級鋼、685N/mm²級鋼、785N/mm²級鋼、1275N/mm²級鋼とする。

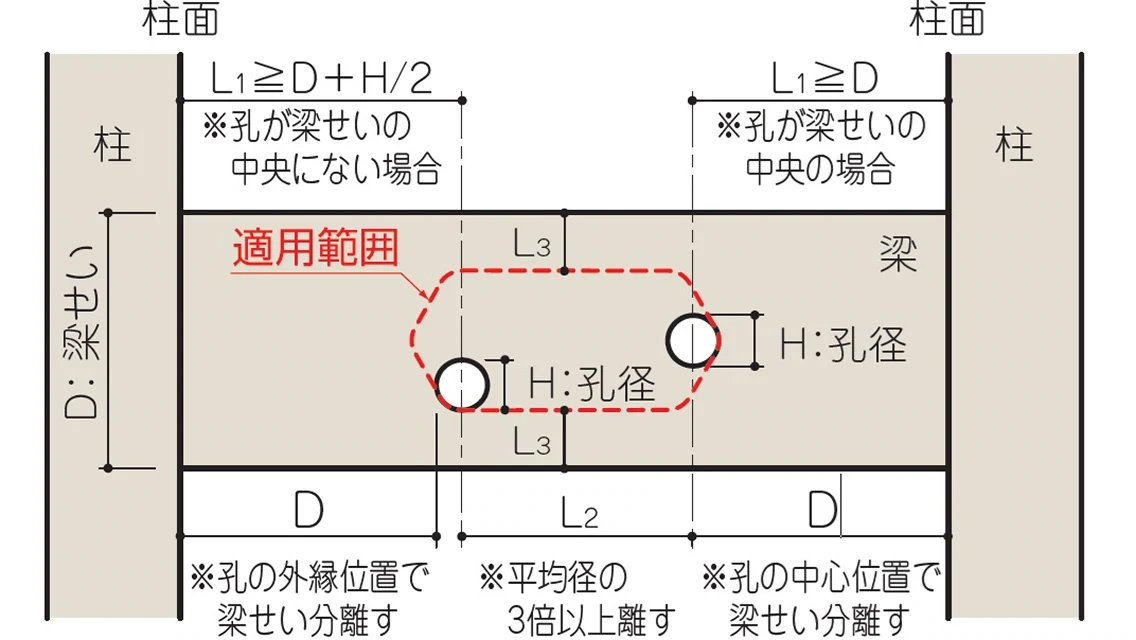

孔径・孔位置
- 孔径（スリーブ外径）
孔径（H）は、梁せい（D）の1/3以下とする。 - 孔位置
- 柱際から水平方向の孔中心位置（L1）
孔が梁せいの中央にあるときはL1≧D、
それ以外のときはL1≧D＋H/2とする。 - 孔間中心距離（L2） 孔平均径の3倍以上
- へりあきの最小寸法（L3）
| 梁の全せい | へりあき寸法 |
|---|---|
| 500mm≦D＜ 700mm | L3≧175mm |
| 700mm≦D＜ 900mm | L3≧200mm |
| 900mm≦D＜1250mm | L3≧250mm |
| 1250mm≦D | L3≧0.2Dmm |
寸法とタイプ
キャップ色は鉄筋径を表す。下表の色はキャップ色となっており、白はS6、黄はS8、青はS10、緑はS13、赤はS16となります。
スーパーハリーZ Mタイプの各種類別寸法および重量
| 類別 | MA（S6） | MB（S8） | MC（S10） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 適用孔径 （スリーブ外径） |
h （mm） |
w （mm） |
s （mm） |
重量 （kg/組） |
h （mm） |
w （mm） |
s （mm） |
重量 （kg/組） |
h （mm） |
w （mm） |
s （mm） |
重量 （kg/組） |
| 100 | ～114 | 273 | 334 | 286 | 1.0 | 272 | 336 | 292 | 1.6 | 274 | 342 | 302 | 2.3 |
| 125 | ～140 | 310 | 370 | 312 | 1.1 | 309 | 373 | 318 | 1.7 | 311 | 379 | 328 | 2.5 |
| 150 | ～165 | 345 | 406 | 337 | 1.2 | 345 | 408 | 343 | 1.9 | 346 | 414 | 353 | 2.8 |
| 175 | ～200 | 395 | 455 | 372 | 1.4 | 394 | 458 | 378 | 2.1 | 396 | 464 | 388 | 3.1 |
| 200 | ～225 | 430 | 491 | 397 | 1.5 | 429 | 493 | 403 | 2.3 | 431 | 499 | 413 | 3.3 |
| 225 | ～250 | 465 | 526 | 422 | 1.6 | 465 | 528 | 428 | 2.5 | 467 | 535 | 438 | 3.6 |
| 250 | ～275 | 501 | 561 | 447 | 1.7 | 500 | 564 | 453 | 2.6 | 502 | 570 | 463 | 3.8 |
| 275 | ～287 | 518 | 578 | 459 | 1.7 | 517 | 581 | 465 | 2.7 | 519 | 587 | 475 | 3.9 |
| 300 | ～325 | 571 | 632 | 497 | 1.9 | 571 | 634 | 503 | 2.9 | 573 | 641 | 513 | 4.3 |
| 325 | ～337 | 588 | 649 | 509 | 1.9 | 588 | 651 | 515 | 3.0 | 590 | 658 | 525 | 4.4 |
| 350 | ～375 | - | - | - | - | 642 | 705 | 553 | 3.3 | 643 | 711 | 563 | 4.8 |
| 400 | ～414 | - | - | - | - | 697 | 760 | 592 | 3.5 | 699 | 766 | 602 | 5.1 |
| 450 | ～465 | - | - | - | - | 769 | 832 | 643 | 3.9 | 771 | 839 | 653 | 5.6 |
| 500 | ～516 | - | - | - | - | - | - | - | - | 843 | 911 | 704 | 6.1 |
| 550 | ～550 | - | - | - | - | - | - | - | - | 891 | 959 | 738 | 6.4 |
| 600 | ～600 | - | - | - | - | - | - | - | - | 962 | 1030 | 788 | 6.9 |
| 650 | ～650 | - | - | - | - | - | - | - | - | 1032 | 1100 | 838 | 7.4 |
| 700 | ～700 | - | - | - | - | - | - | - | - | 1103 | 1171 | 888 | 7.8 |
| 750 | ～750 | - | - | - | - | - | - | - | - | 1174 | 1242 | 938 | 8.3 |
| 類別 | MD（S13） | ME（S16） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 呼径 | 適用孔径 （スリーブ外径） |
h （mm） |
w （mm） |
s （mm） |
重量 （kg/組） |
h （mm） |
w （mm） |
s （mm） |
重量 （kg/組） |
| 100 | ～114 | 272 | 344 | 310 | 4.1 | 272 | 350 | 322 | 6.5 |
| 125 | ～140 | 309 | 381 | 336 | 4.5 | 309 | 387 | 348 | 7.2 |
| 150 | ～165 | 344 | 416 | 361 | 4.9 | 345 | 422 | 373 | 7.9 |
| 175 | ～200 | 394 | 466 | 396 | 5.5 | 394 | 472 | 408 | 8.8 |
| 200 | ～225 | 429 | 501 | 421 | 6.0 | 429 | 507 | 433 | 9.4 |
| 225 | ～250 | 465 | 537 | 446 | 6.4 | 465 | 543 | 458 | 10.1 |
| 250 | ～275 | 500 | 572 | 471 | 6.8 | 500 | 578 | 483 | 10.8 |
| 275 | ～287 | 517 | 589 | 483 | 7.0 | 517 | 595 | 495 | 11.1 |
| 300 | ～325 | 571 | 643 | 521 | 7.6 | 571 | 649 | 533 | 12.1 |
| 325 | ～337 | 588 | 660 | 533 | 7.8 | 588 | 666 | 545 | 12.4 |
| 350 | ～375 | 641 | 713 | 571 | 8.5 | 642 | 719 | 583 | 13.4 |
| 400 | ～414 | 696 | 769 | 610 | 9.1 | 697 | 775 | 622 | 14.5 |
| 450 | ～465 | 769 | 841 | 661 | 10.0 | 769 | 847 | 673 | 15.8 |
| 500 | ～516 | 841 | 913 | 712 | 10.9 | 841 | 919 | 724 | 17.2 |
| 550 | ～550 | 889 | 961 | 746 | 11.4 | 889 | 967 | 758 | 18.1 |
| 600 | ～600 | 960 | 1032 | 796 | 12.3 | 960 | 1038 | 808 | 19.4 |
| 650 | ～650 | 1030 | 1102 | 846 | 13.1 | 1030 | 1108 | 858 | 20.7 |
| 700 | ～700 | 1101 | 1173 | 896 | 14.0 | 1101 | 1179 | 908 | 22.0 |
| 750 | ～750 | 1172 | 1244 | 946 | 14.8 | 1172 | 1250 | 958 | 23.3 |

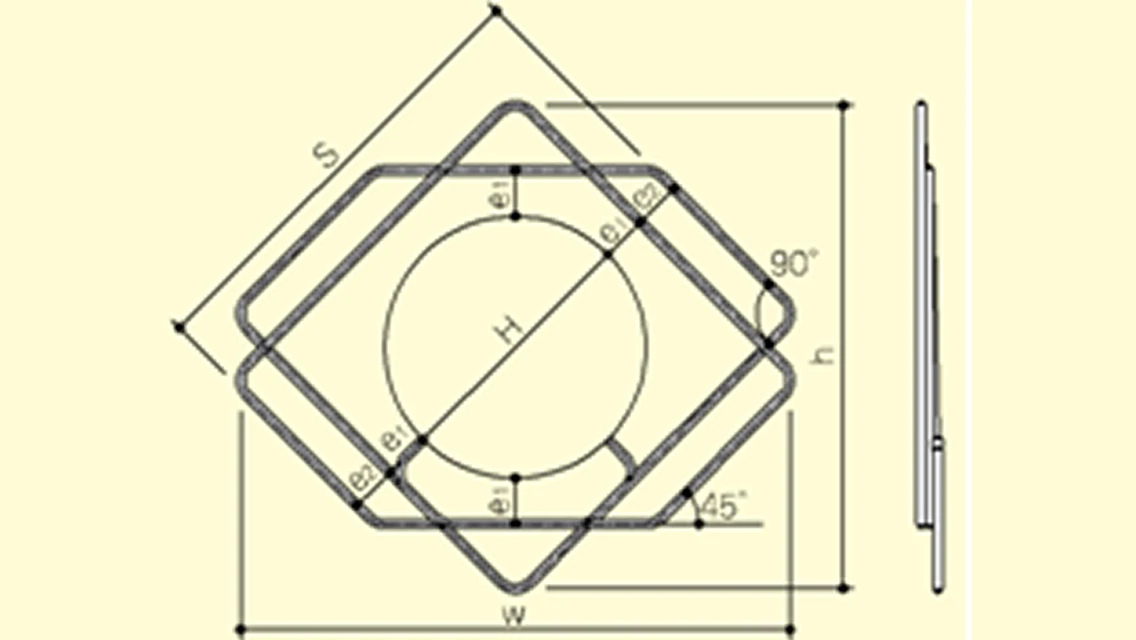

KSS785-K（認定番号：MSRB-0004）
H：孔径（スリーブ外径）（mm）
e1：孔面から第1鉄筋中心までの距離（mm）
S6：e1=43・S8：e1=44・S10：e1=46・S13：e1=47・S16：e1=49
e2：第1鉄筋と第2鉄筋の間隔（mm）
S6：e2=43・S8：e2=45・S10：e2=48・S13：e2=51・S16：e2=55
一般的にスリーブ径は、内径基準となっていますのでご使用されるスリーブの外径を基準にかぶりをご確認の上、選定してください。
活用事例
用途
- 梁貫通孔補強筋
スーパーハリーZ Mタイプを安全にご使用いただくために
取り付け前に、下記の事項を必ずお読みになり、正しく安全に取り付けしてください。
下記に示した事項は、安全にお使いいただくための重要な内容を記載してありますので必ずお守りください。
- 警告この表示を無視して誤った取り扱いをすると人が死亡または重傷を負う可能性が想定される内容を表示しています。
- 注意この表示を無視して誤った取り扱いをすると人がケガをする可能性および物的損害が発生すると想定される内容を表示しています。
- 『禁止』を意味します。
- 『分解禁止』を意味します。
- 『重要事項』を意味します。
施工完了後、注意事項が守られているか確認してください。
また、貴社製品の付属部品として取り扱いいただく場合は、貴社製品施工説明書若しくは、貴社作業標準に下記の注意事項の記載内容を包含してください。
警告
この表示を無視して誤った取り扱いをすると人が死亡または重傷を負う可能性が想定される内容を表示しています。
- 端部は鋭利な刃物と同様ですので、直接、肌に当たるとケガをする恐れがあります。顔などを絶対に近づけないでください。
- 取り付け時は、転倒、つい落、製品落下などがないように充分安全に気をつけておこなってください。
- 取り扱いの際は、周囲をご確認の上、持ち運び・荷揚げ・荷下ろし・取り回しをおこなってください。取り扱いを誤るとケガをする恐れがあります。
- 必要な保護具（安全靴、保護メガネ、防塵マスク、手袋、作業着など）を着装の上、作業をおこなってください。ケガをする恐れがあります。
- 労働安全衛生法、建築基準法など、その他法令、条例などに従って設計・施工してください。
- 製品を切断などの加工をおこなわないでください。破損・劣化の原因、ケガをする恐れがあります。
- 製品は、梁貫通孔補強筋ですので、それ以外の用途に使用しないでください。製品の破損および劣化の原因となります。
- 改造はしないでください。製品の破損および劣化の原因となります。
注意
この表示を無視して誤った取り扱いをすると人がケガをする可能性および物的損害が発生すると想定される内容を表示しています。
- 製品を踏みつけたり、乗ったり、投げたり、ものに当てたりしないでください。破損、変形の恐れがあります。また転倒したり、当たったりしてケガをする恐れがあります。
- 製品・部品の取り付けは確実におこなってください。落下により、ケガをする恐れがあります。
- 製品に破損、変形などの異常がある場合は、施工前にお申し付けください。
- 製品の近くで溶接作業をする場合は、充分な養生をおこない、溶接火花や、熱の影響がないようにしてください。
- 製品の形状を保持するため、結束線は切らないでください。
- 夏期炎天下での取り扱いは、表面が高温になるため、やけどなどになる恐れがありますので、保護具などを着用し取り扱いください。
- 本製品は評定取得品です。評定範囲外でのご使用の場合は設計・監理のご承認を得てください。
-
ご使用・施工時には下記の事項にご注意ください。製品の破損および劣化の原因となります。
- 製品に影響をおよぼす著しい振動がある場所での使用は避けてください。
- 製品に強い衝撃を与えたり、落としたり、投げたりしないでください。
- 製品が破損、変形するような強い力を加えないでください。
- コンクリート打設時は、製品に直接バイブレーターが当たらないようにご注意してください。製品が破損する原因となります。
- 製品が水に濡れない様に保管してください。洗浄をしないでください。製品の破損および劣化の原因となります。
- 製品の過度の重ね置きはしないでください。偏荷重がかかった場合、変形・破損の恐れがあります。
免責事項
下記のような場合には保証対象外となります。
- 当社発行のカタログに記載された事項に従わない設計・施工により不具合が生じた場合。
- 製品が変質・変形する恐れのある場所で使用された場合、および変質・変形の恐れのある施工がなされた場合。
- 製品に天変地異（天災・台風・洪水・地震・落雷・つららなど）による損傷。
- 施工により生じた製品の不具合。
- もらい錆に起因する不具合。
- 当社の製品以外の部材による不具合。
- 建物自体の変形や変位により生じた不具合。
- 他の工事が原因による不具合の場合。
- 本カタログの内容を無視した保管・取り扱いによる不具合。
- 初期の損傷ないし不具合を長期放置したために生じた拡大損傷。
- 製品または部品の経年変化により変褪色、微細なひび割れなどが生じた場合。
- 犬・猫・鳥・鼠などの動物や昆虫などに起因する不具合。
- 暴動・テロ活動等の不可抗力により発生した損傷。
スーパーハリーZ Mタイプ計算検討書を依頼するには
構造図と共に送る場合
計算検討書申込用紙を出力し、必要事項を記入の上、必要書類と共に送付願います。
- 計算検討書申込用紙
- 特記仕様（Fc、鉄筋強度の記入があるもの）
- 梁伏図
- 梁リスト
- 軸組図（フロア毎にFcが変わる場合）
- その他（構造計算書、スリーブ図など）
データ表と共に送る場合
計算検討書申込用紙を出力し、必要事項を記入の上、必要書類と共に送付願います。
- 計算検討書申込用紙
- データ表
送付方法
送付方法はメール、FAX、郵送が可能です。
計算検討書申込用紙、データ表、データ表入力説明資料は下記からダウンロードしてお使いください。
送付先は計算検討書申込用紙をご覧ください。
下記のメールアドレスにも送ることができます。
- 下記メールアドレスでは受信サイズ制限を設けていますので､添付ファイルは15MB以内でお願いします。
- 添付ファイルの容量が15MB以内でも、パソコンの使用環境や通信環境によっては未達になる可能性があります。
- 送付いただいたメールを受信後、「メール受信のご連絡」を自動で送信しています。
- 1時間以内に当社より「メール受信のご連絡」が届かない場合は､何らかの原因でメールが未達となっている可能性あります。
- 「メール受信のご連絡」が届かない場合はお手数ですが、下記の問い合わせ先までご連絡をいただきますようお願いします。
