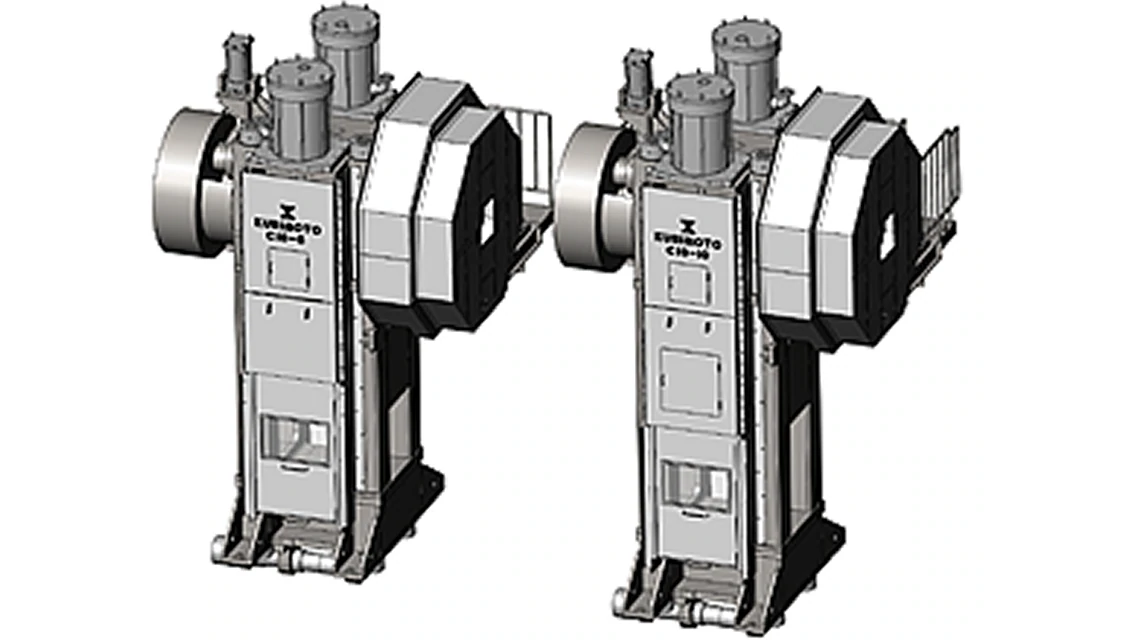

タンデムサーボプレス
機械システム事業部
設備・ラインの小型化を実現したタンデムサーボプレス
必要生産量にあわせて設備の小型化・シンプル化を重視したプレスラインです。低コストかつメンテナンス頻度を低減させました。
製品の特長
投資圧縮
プレスの小型化、シンプル化でイニシャルコスト・ランニングコストの圧縮が可能です。
小ロット生産方式対応
生産量にあわせた設備規模と設備方式により、高効率の生産が可能です。
高エネルギーかつ低速加工速度の両立
フライホイールを高速で回転させ、成形のエネルギー損失による速度制御をおこなうことで、高エネルギーと低速の加工速度を両立しています。
| 型式 | 自動トランスファープレス（従来方式） | タンデムプレス | ||
|---|---|---|---|---|
| コスト | 従来通り | 安価 | ||
| 機械サイズ | 7.2m（奥）×7.5m（幅）×10.2m（高） | 4.5m（奥）×9.3m（幅）×7.3m（高） 容積比約40％減 |
||
| 構造 | 2段軸低速 | 単軸高速 | ||
| 多工程プレス | タンデムプレス | |||
| 加工速度 | 低速一定 | 成形中に大きな速度減少（高速→低速） | ||
| メインモータ | インバータモータ | 標準 サーボモータ | ||
仕様
600t＋1000tラインの仕様一例
| 型式 | C1S-6 | C1S-10 |
|---|---|---|
| プレス能力 | 600t（6MN） | 1000t（10MN） |
| ストローク | 290mm | 440mm |
| 工程数 | 2工程 | 2工程 |
| 機械ストローク | 60spm（可変） | 60spm（可変） |
| 作業ストローク | 最大12spm | 最大12spm |
| 最大成形エネルギー | 110kJ | 160kJ |

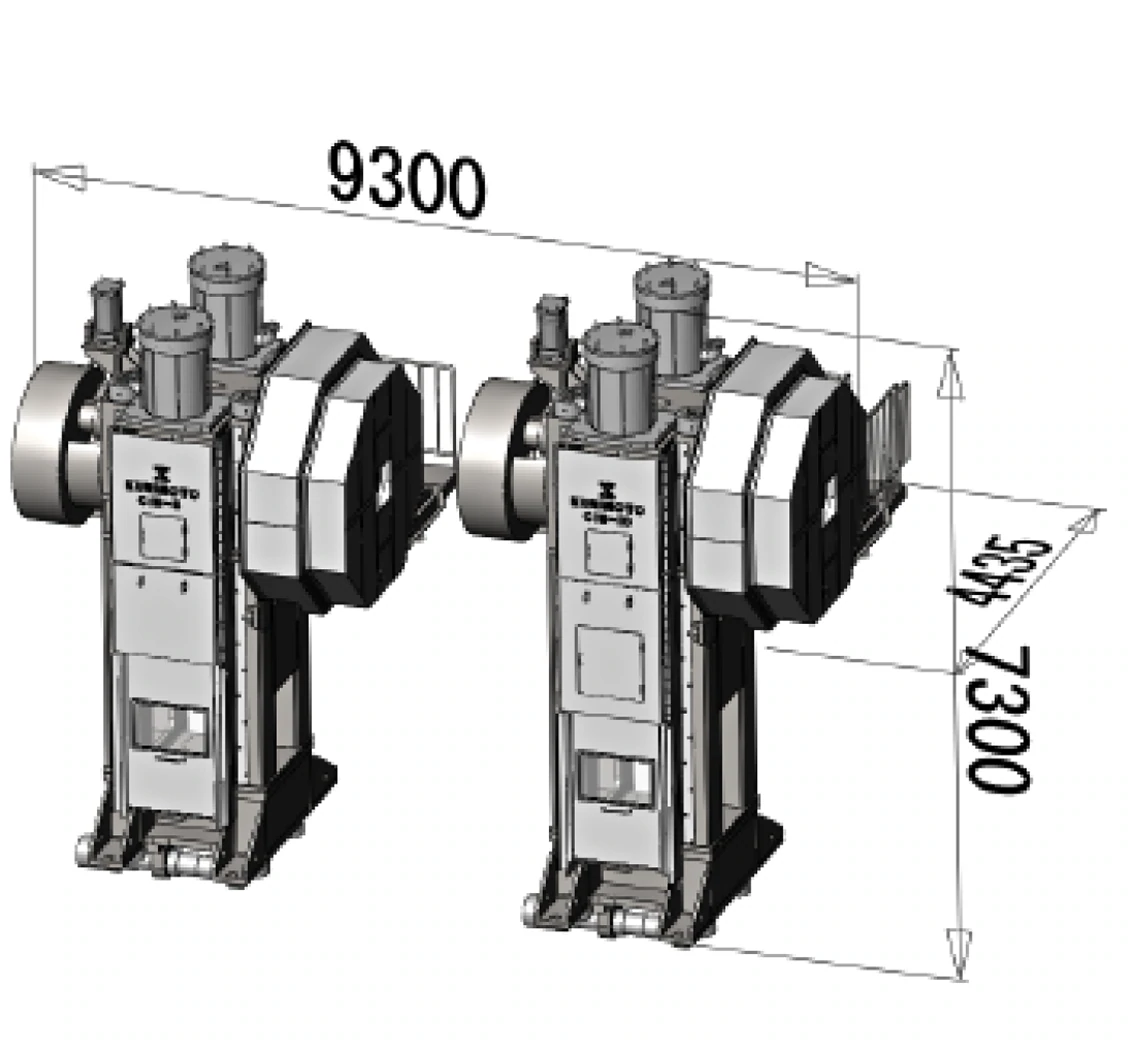

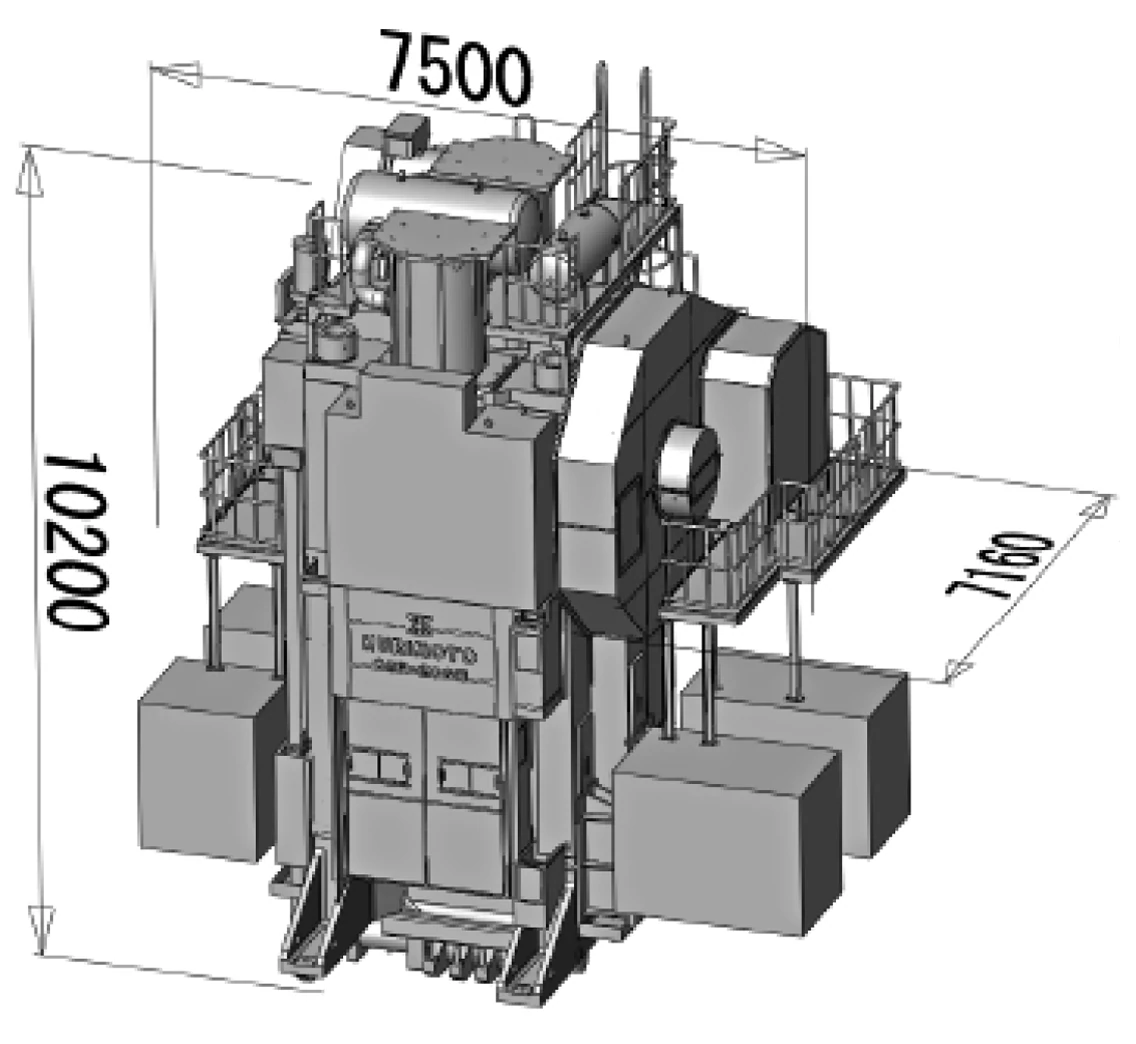

寸法比較
活用事例

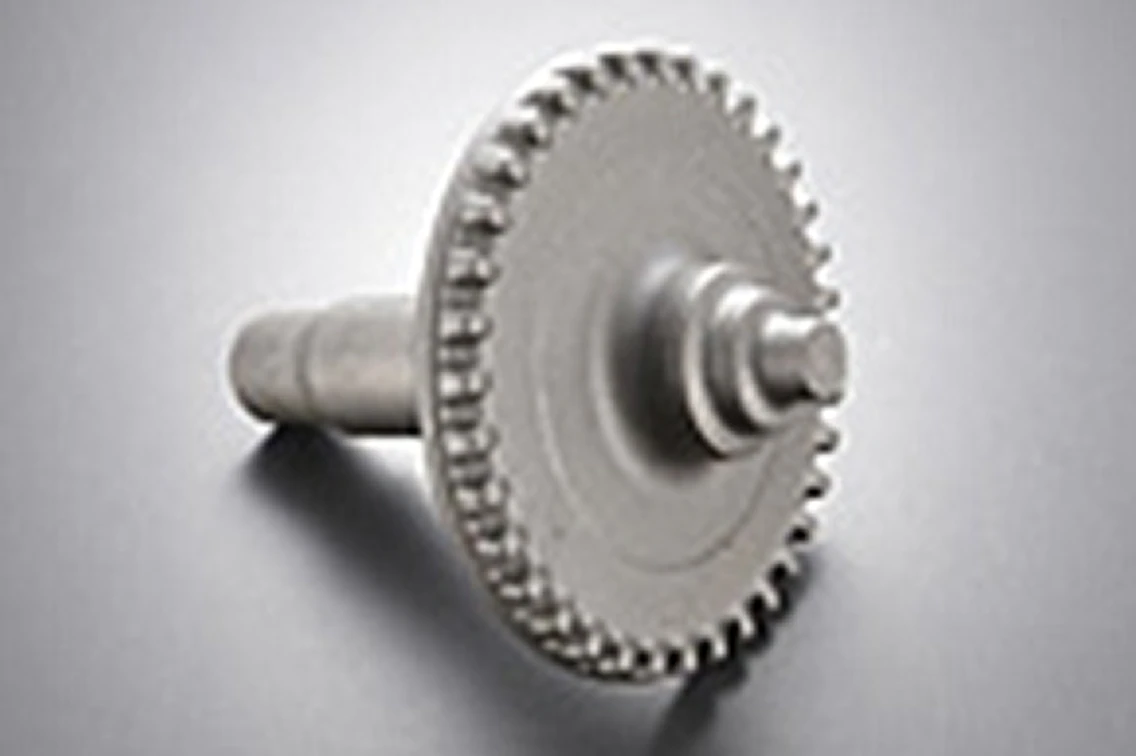

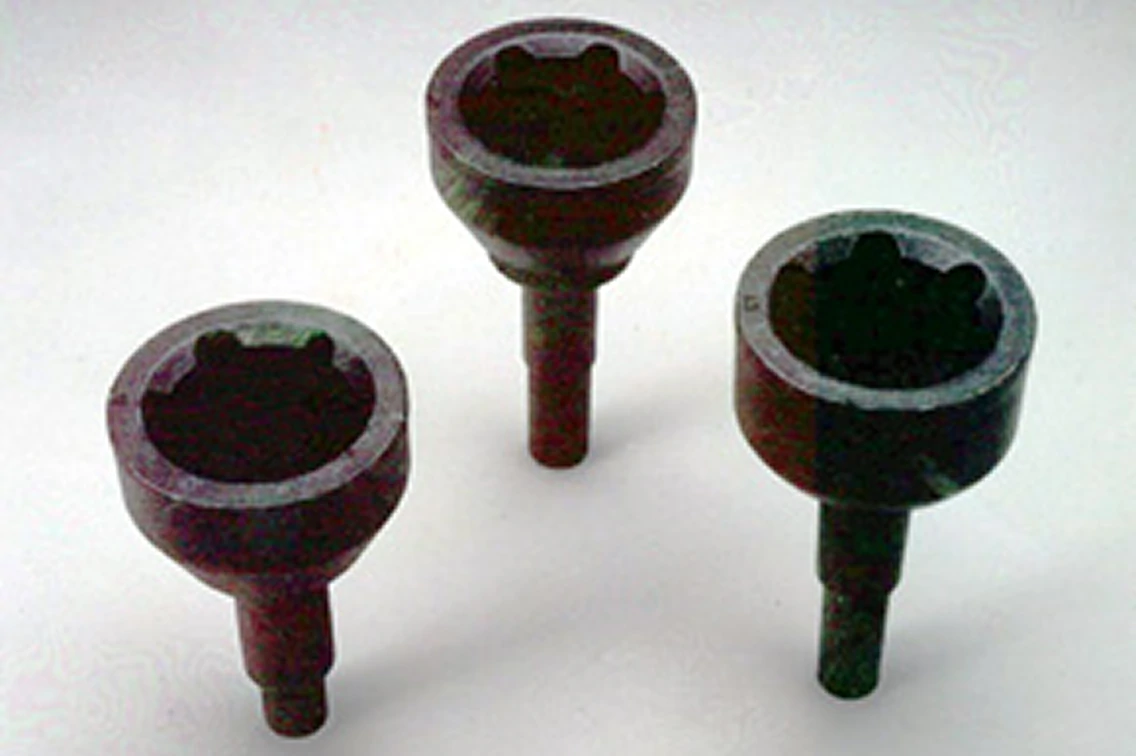

- CVJ・CVTなどの軸物鍛造
- 各種熱間・温間鍛造品
- 非鉄（アルミ）鍛造品
