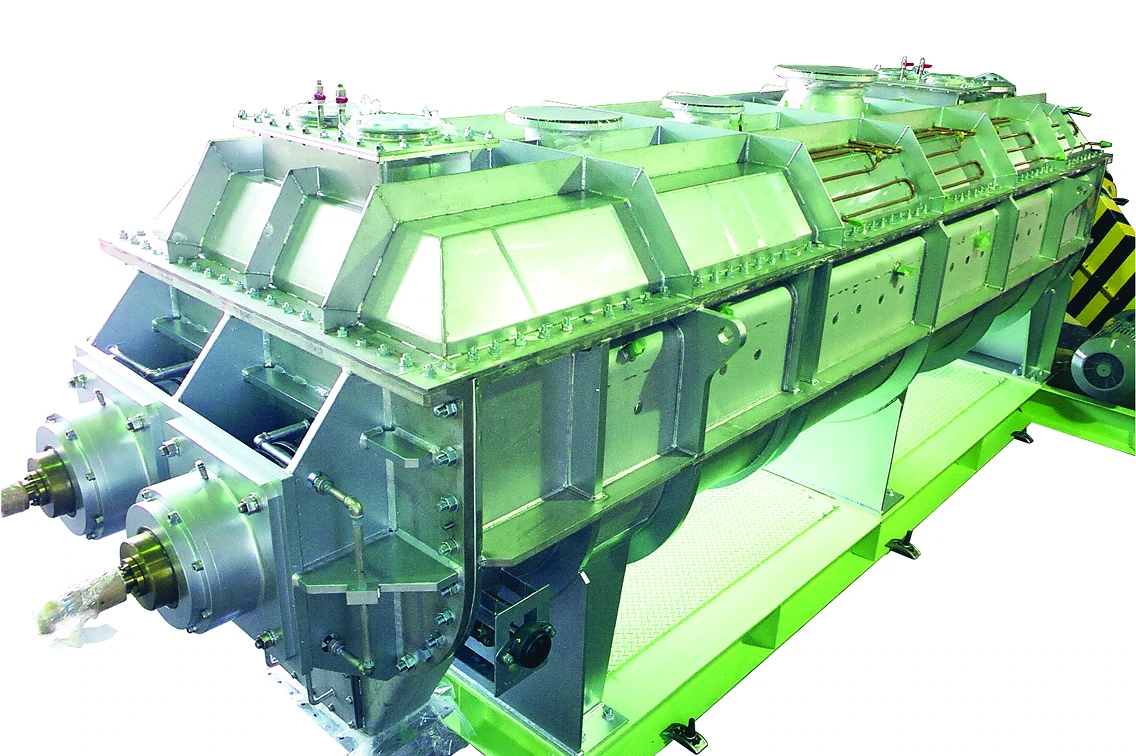

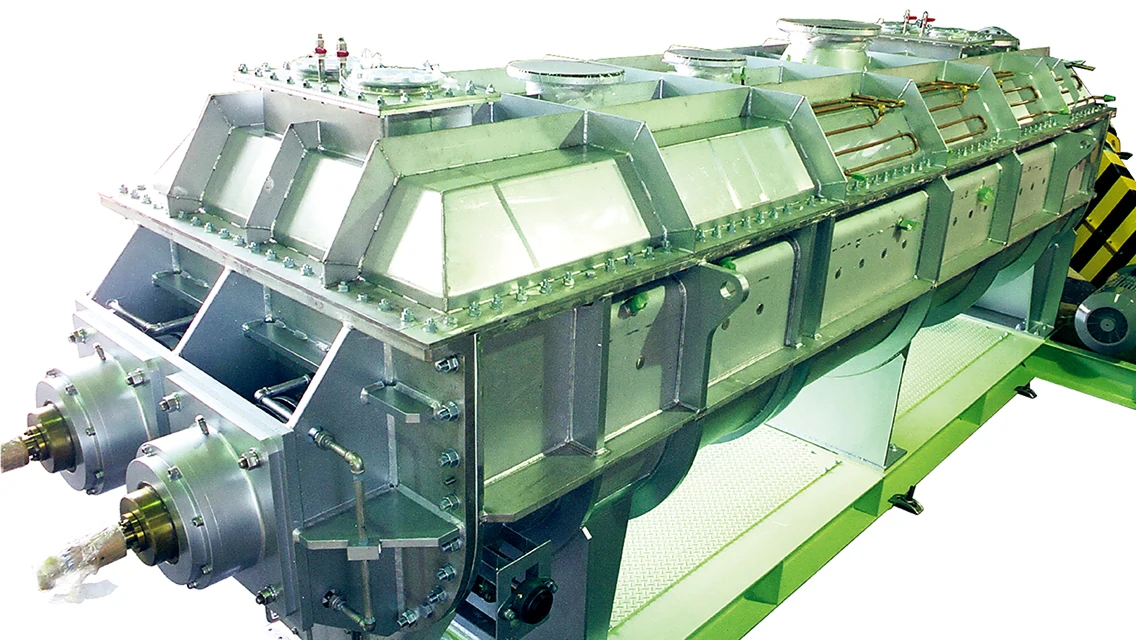

CDドライヤ／二軸間接加熱乾燥機
機械システム事業部
熱効率の高い間接型加熱乾燥機

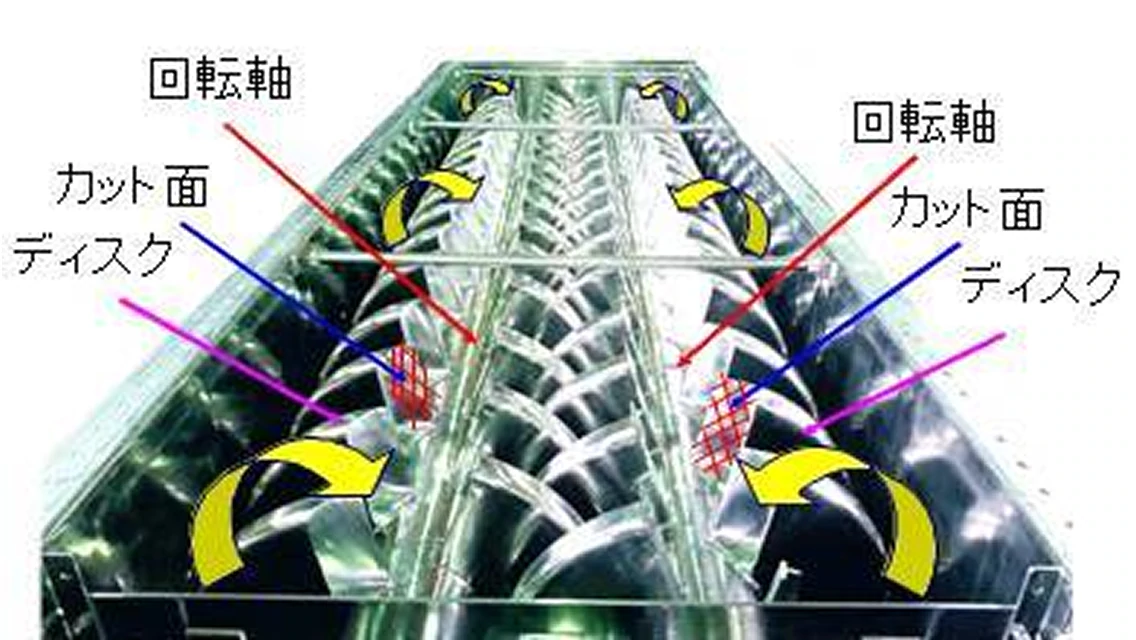

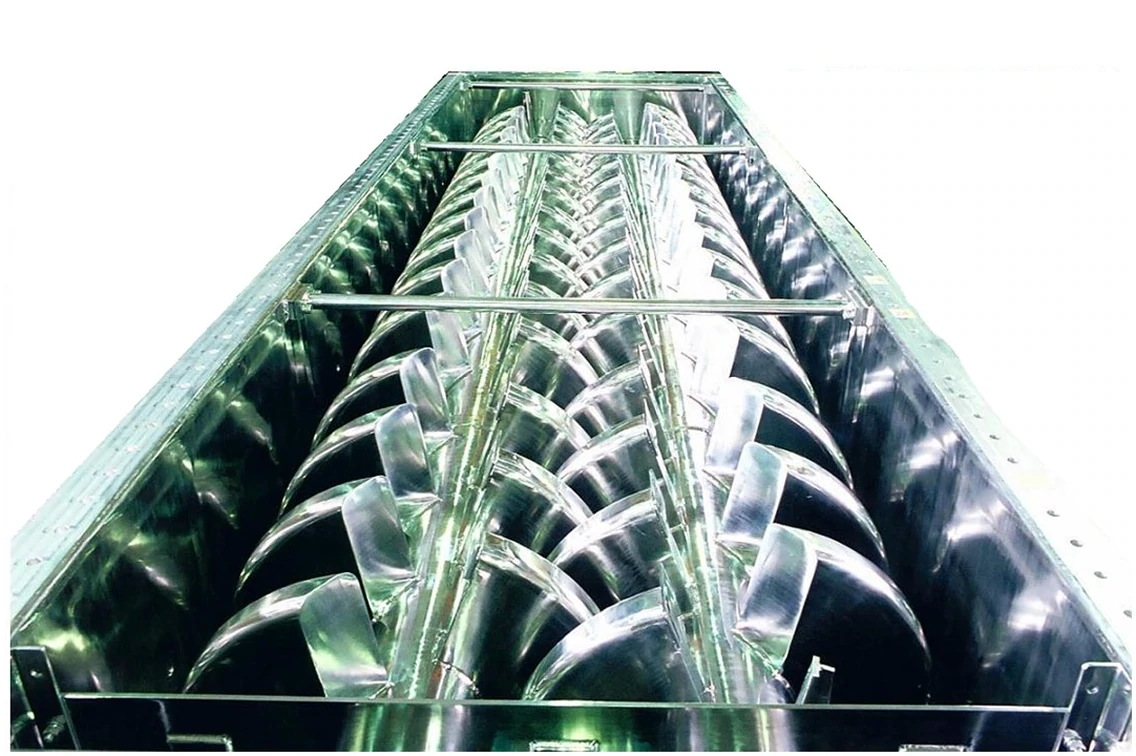

本機は二軸の特殊中空扇型カットディスクおよび、ケーシングのジャケットから伝熱によって処理物を乾燥させる二軸攪拌型間接加熱乾燥機です。
製品の特長

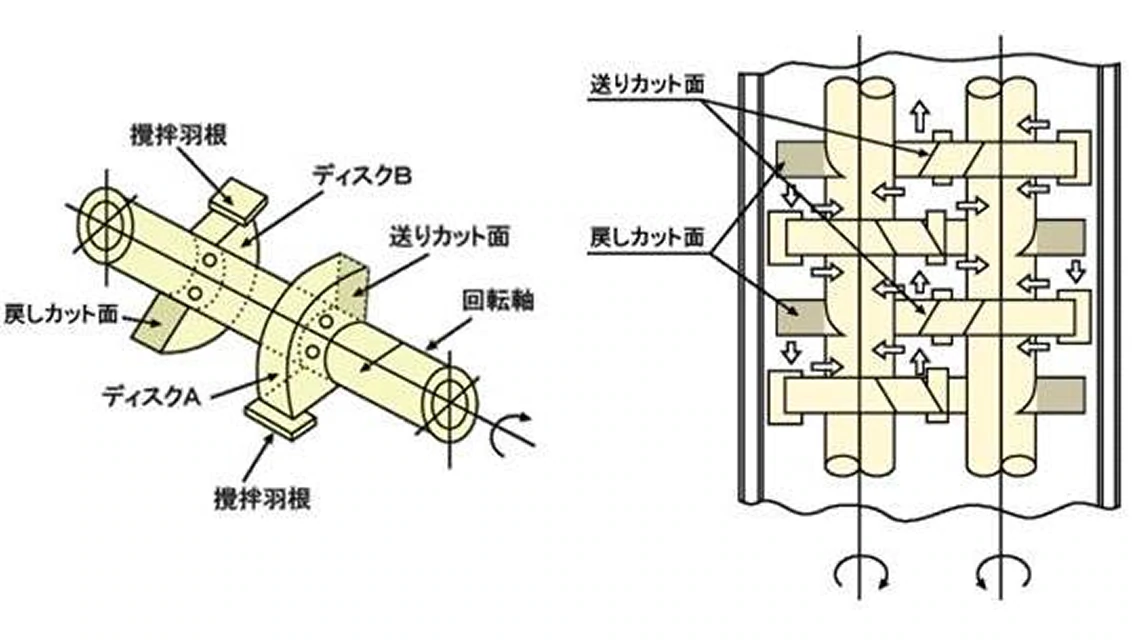

コンパクトな装置
単位容積当りの伝熱面積が大きいため、装置がコンパクトです。
高い熱効率
特殊構造ディスクの攪拌効果と高い充満率（85～90％）により、高い熱効率を得ることができます。
システム全体のコストが低い
キャリアガス量が少ないため排ガス設備などが小さくなり、システム全体のコストが低くなります。不活性ガス循環システムにも対応しています。
様々な材質に対応
処理物の特性にあわせて接材部材質としてSUS304、SUS316またはハステロイでの製作が可能です。
多様な熱媒体・冷媒の使用が可能
乾燥温度に応じて熱媒油、蒸気、温水、工業用水、各種冷媒などを使用することができます。
仕様
主要型式一覧

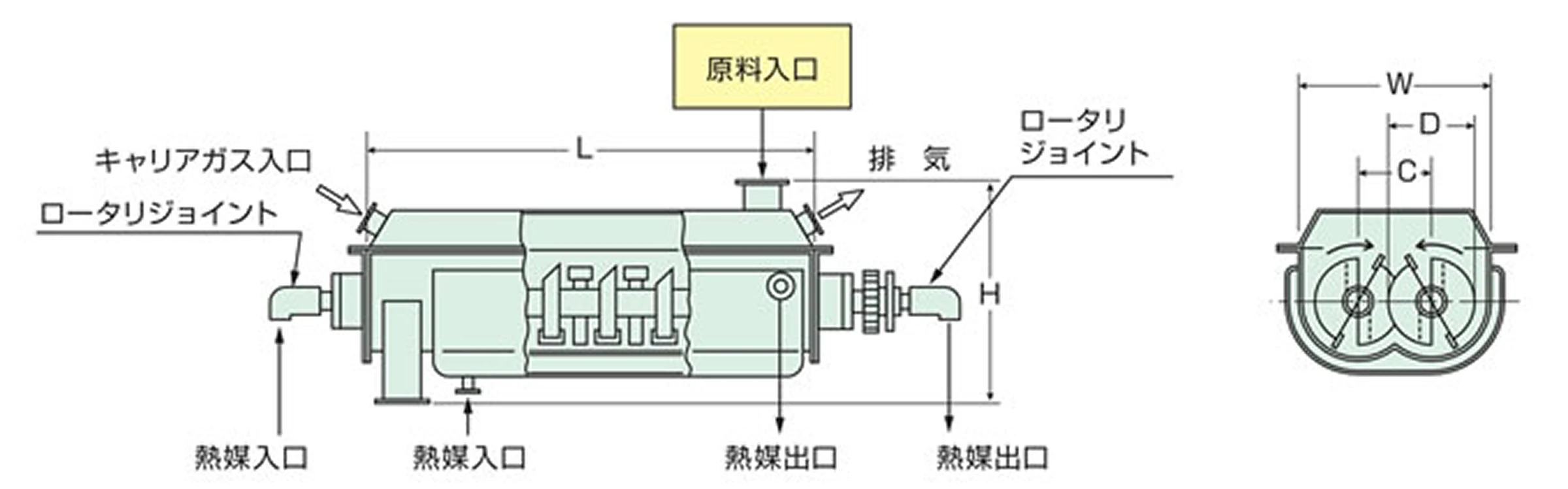

CDドライヤ 標準サイズ
| 型式 | D （mm） |
C （mm） |
W （mm） |
L （mm） |
H （mm） |
伝熱面積（m²） | 有効容積 （L） |
回転数 （rpm） |
動力 （kW） |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ディスク | ジャケット | 合計 | |||||||||
| CD-80 | 80 | 70 | 170 | 470 | 320 | 0.24 | 0.11 | 0.35 | 5 | 20～80 | 0.2 |
| CD-160 | 160 | 120 | 300 | 1350 | 550 | 1.5 | 0.6 | 2.1 | 40 | 15～60 | 0.75～1.5 |
| CD-250 | 250 | 190 | 480 | 2100 | 700 | 3.9 | 1.5 | 5.4 | 160 | 12～48 | 1.5～2.2 |
| CD-300 | 300 | 230 | 570 | 2400 | 850 | 5.5 | 2.2 | 7.7 | 260 | 10～40 | 2.2～3.7 |
| CD-400 | 400 | 300 | 740 | 2700 | 1100 | 9.2 | 3.2 | 12.4 | 510 | 8～32 | 3.7～5.5 |
| CD-500 | 500 | 360 | 900 | 3100 | 1300 | 13.8 | 4.6 | 18.4 | 890 | 7～28 | 5.5～7.5 |
| CD-600 | 600 | 440 | 1090 | 3400 | 1400 | 19.1 | 6.2 | 25.3 | 1420 | 5～20 | 7.5～11 |
| CD-800 | 800 | 580 | 1430 | 4900 | 2000 | 35.2 | 12 | 47.2 | 3560 | 4～16 | 11～12 |
| CD-1000 | 1000 | 725 | 1775 | 5450 | 2300 | 53 | 16.7 | 69.7 | 5870 | 3～12 | 22～45 |
活用事例
- 合成樹脂：ABS、PVC、PE、PP、ポリカーボネートなど
- 電池材料：Co、Ni、Li系材料など
- 無機物：酸化チタン、硫酸バリウム、硫酸鉄、芒酸など
- 食品：食品添加物、麦芽糖、ブドウ糖、グラニュー糖、アミノ酸、小麦粉など
- 汚泥状物質：工場の廃棄物スラッジ、脱水ケーキなど

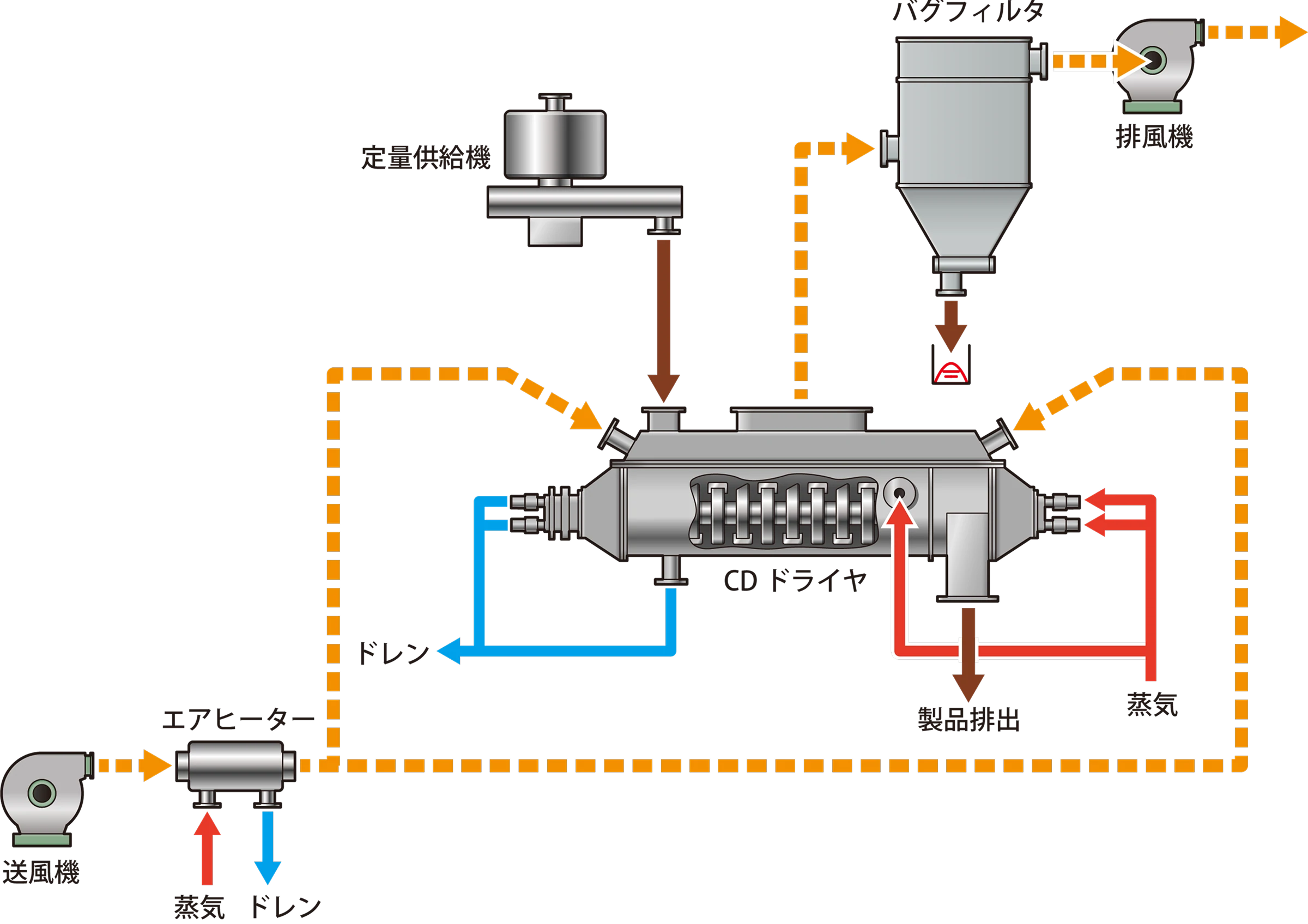

フロー例
