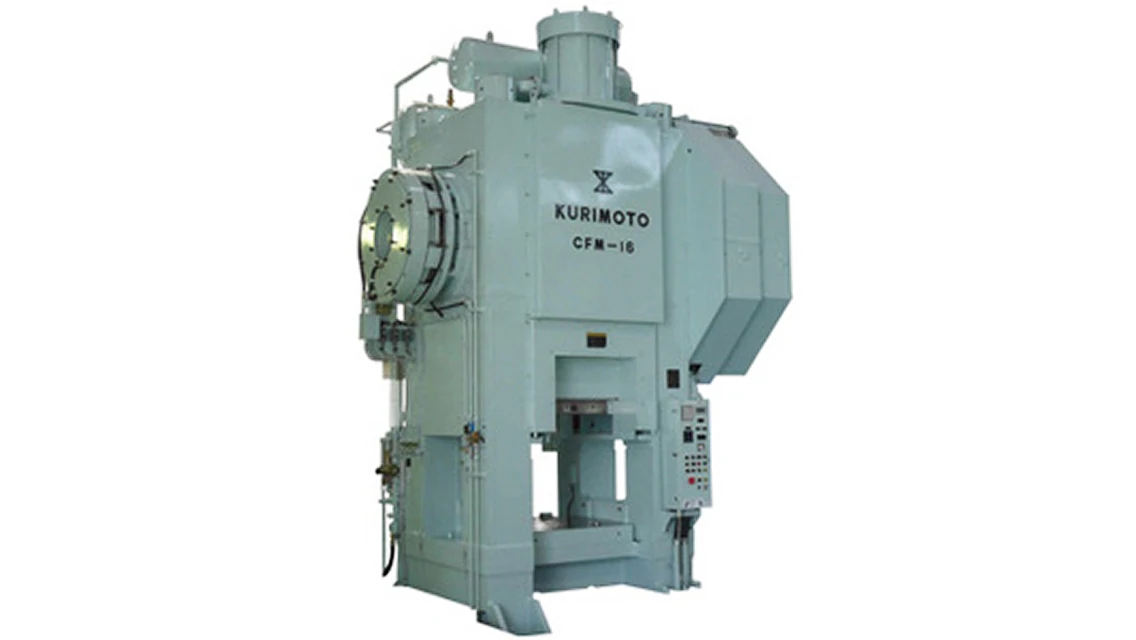

鍛造用機械プレス CFMシリーズ
機械システム事業部
高水準の標準機
C2Fシリーズで培った技術を基に高いパフォーマンス性を保ったまま、さらに標準機としてコストも追求しました。
製品の特長
標準化によるローコスト化、リードタイム短縮
数多くの納入実績から見出した共通仕様を標準化し、レディーメイド機とすることで、低価格、短納期を実現しました。
高剛性高精度の構造
頑強なフレームを4本のタイロッドで強力に締め付けることにより剛性の高いフレーム構造を実現しました。
広い許容偏心荷重
2ポイント式コンロッドの採用により、広い許容偏心荷重が得られ、製品精度の向上に貢献します。
画期的なスライド調整／スティック解放装置
シンプルな構造で故障が少なく、容易に操作できます。
簡単なメンテナンス
機械主要部はオイル潤滑により清潔に保たれます。潤滑油は循環式で、回収・再利用ができます。スライドのガイド面には長期間の精度維持のためにハードプレートを使用しています。また、ブレーキには長寿命で取扱の簡単なブロック型の摩擦材を使用しています。
仕様

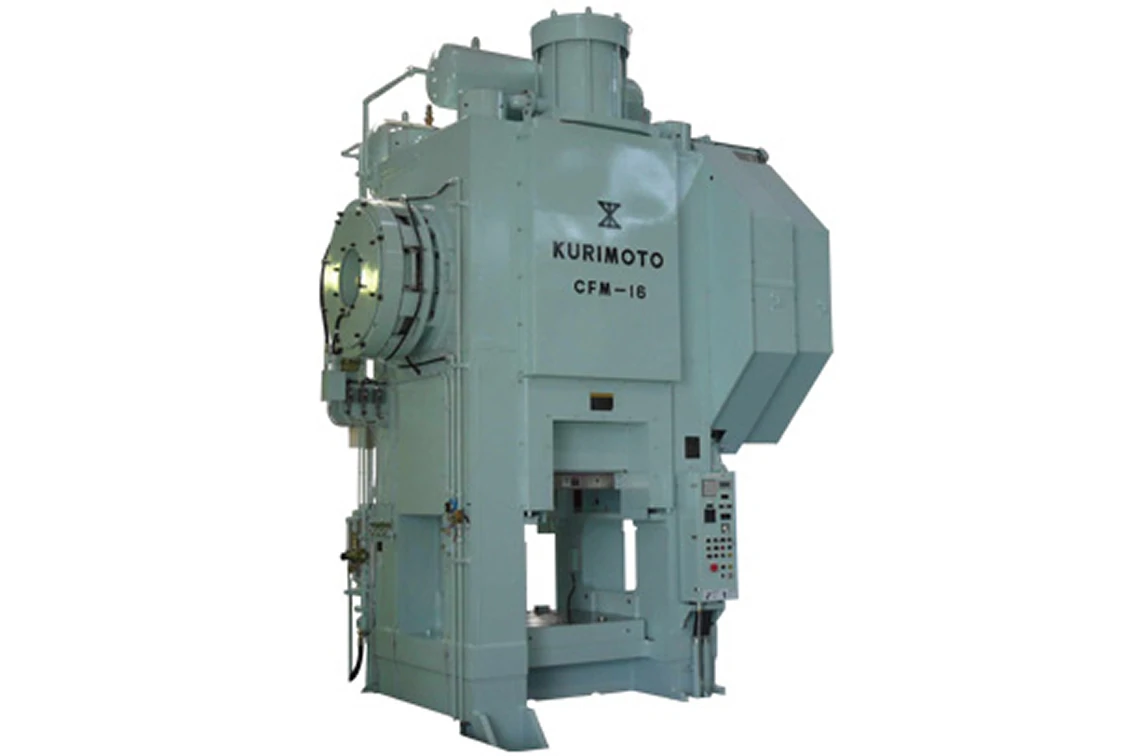

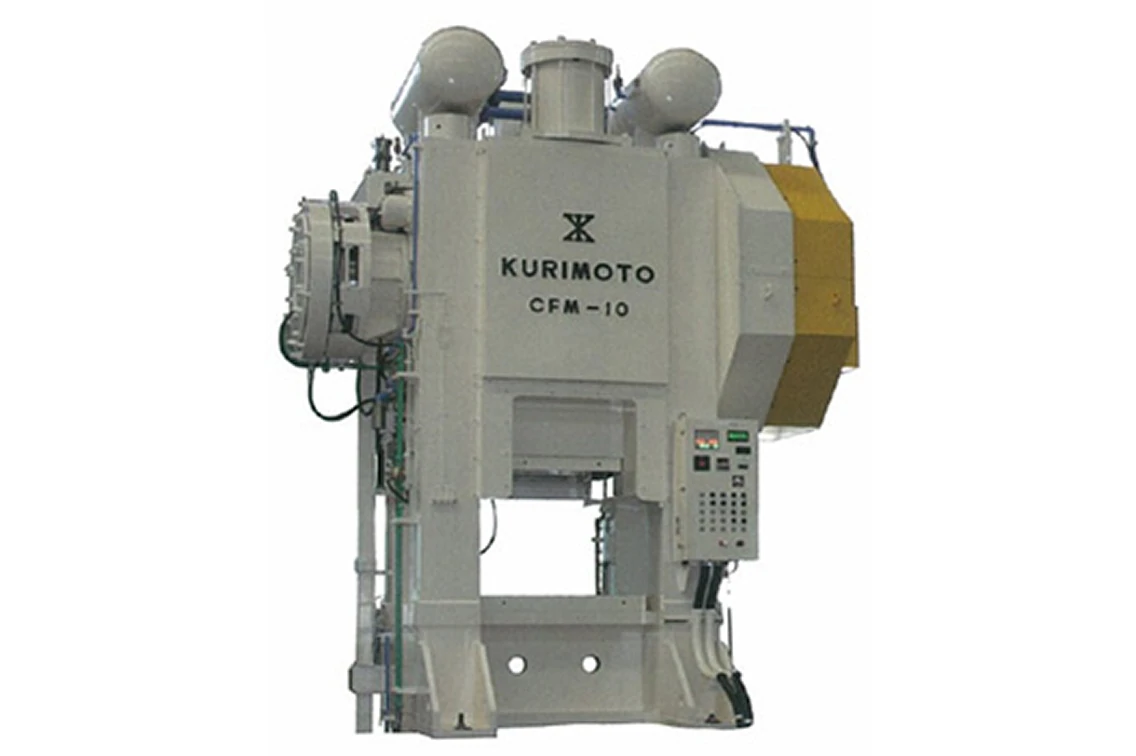

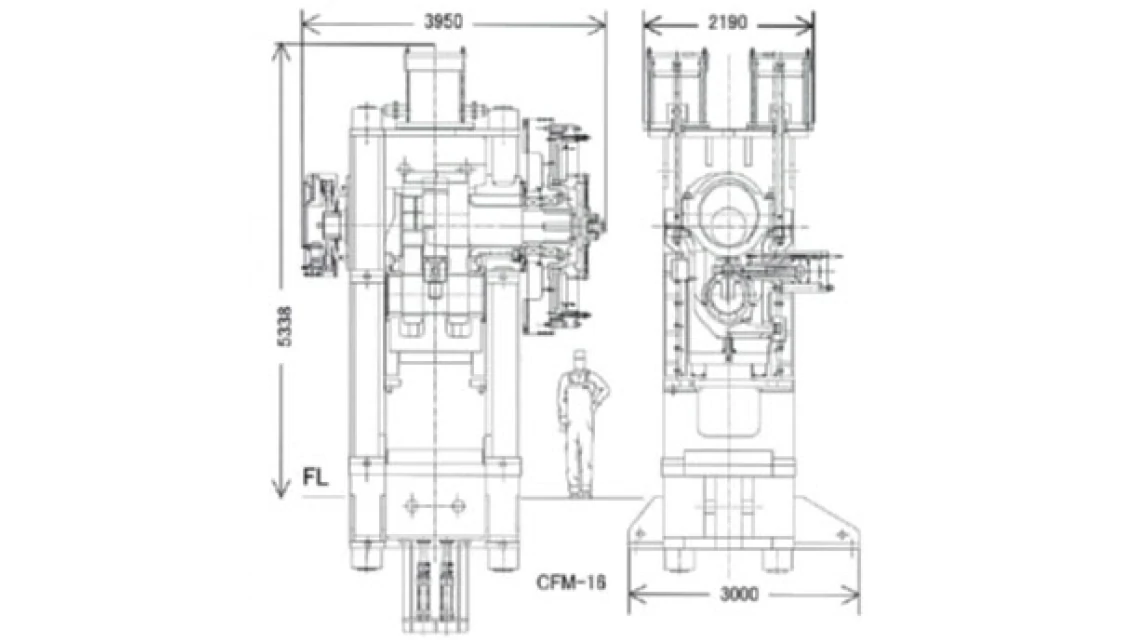

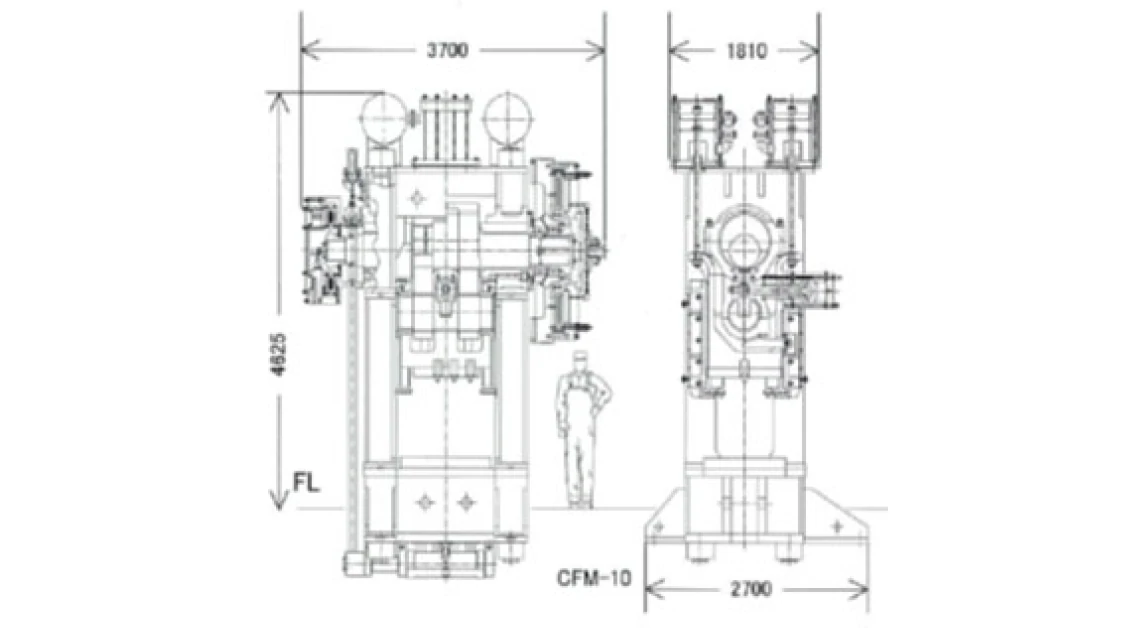

CFM-10. 16（標準仕様）
| 項目 ／ 形式 | CFM-10 | CFM-16 |
|---|---|---|
| 能力（MN） | 10 | 16 |
| ストローク長さ（mm） | 220 | 280 |
| ストローク数（rpm） | 70 | 70 |
| スライド調整（mm） | 6 | 6 |
| ダイハイト（mm）*1 | 895 | 1050 |
| ベッド面積（mm×mm） | 1100×1000 | 1240×1140 |
| スライド面積（mm×mm） | 900×880 | 920×920 |
| フレーム間隔（mm） | 1200 | 1300 |
| 上部ノックアウト*2 ガスクッション式 各工程（kN×mm） 機械式 Total（kN×mm） |
15×40 50×40 |
- 100×40 |
| 下部ノックアウト（kN×mm）*3 | 150×40 | 300×40 |
| 主電動機（kW） | 55 | 75 |
- ダイハイトは、標準的なアダプタープレート、ボルスタープレートを装備した場合
CFM-10 680mm
CFM-16 760mm - CFM-10上ノックアウトは、ガスクッション式と機械式が選択可能。
- CFM-10下ノックアウトは、機械式、油圧式の選択可能。

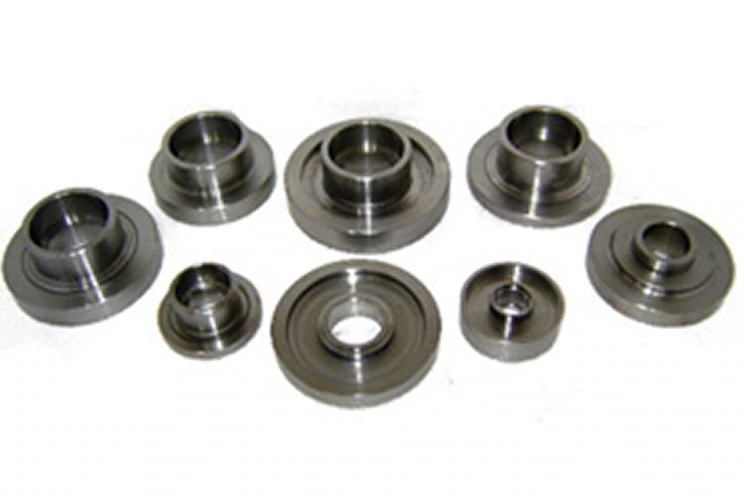

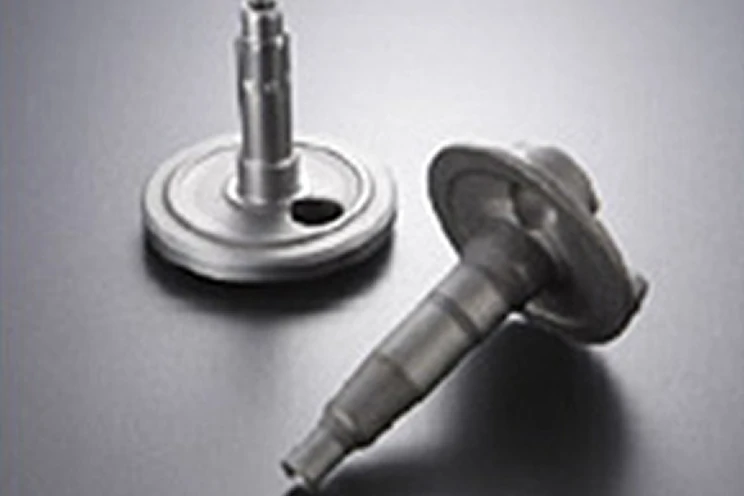

活用事例
- 各種熱間・温間鍛造品
- 非鉄（アルミ）鍛造品

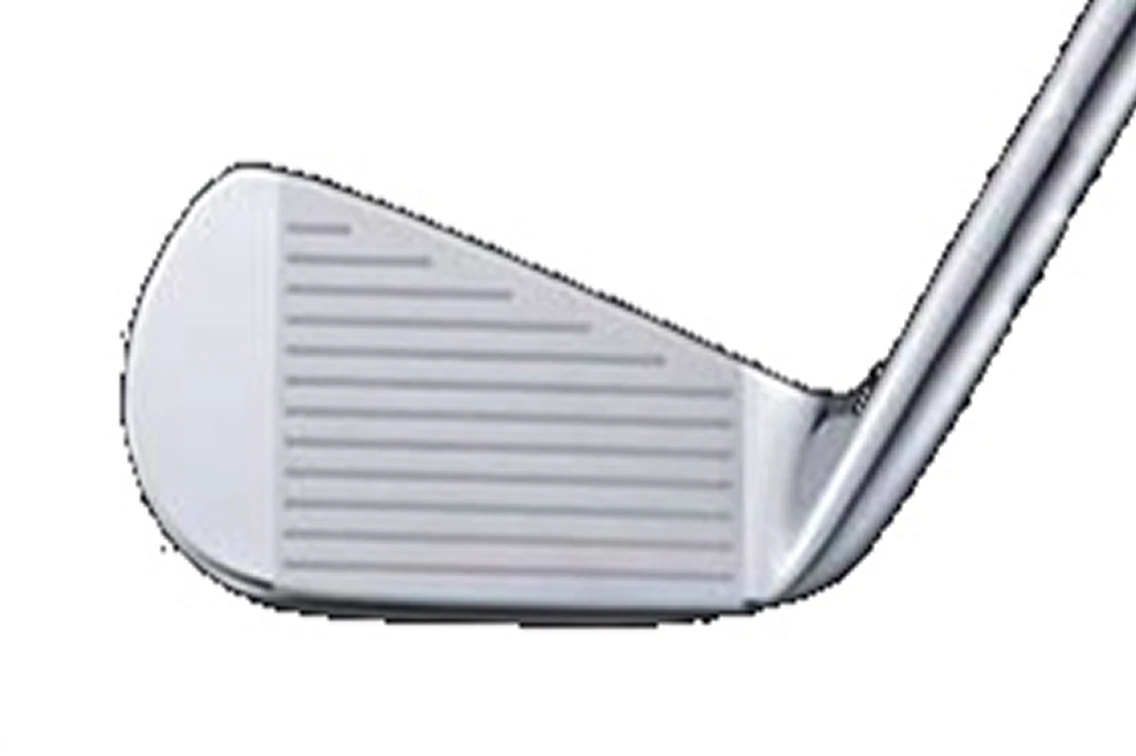

ゴルフヘッド鍛造に使用されている設備例
| 自動機 | 国／地域 |
|---|---|
| ○ | 日本 |
CFM-16で鍛造される主な鍛造製品例
| 名称 | 国／地域 |
|---|---|
| 2輪用クランクシャフト | インドネシア |
| ハブ系 | 台湾 |
| 日本 | |
| CVJ | 日本 |
| ギア系 | インドネシア |
| 中国 | |
| 日本 | |
| クラッチハブ | 日本 |
| 建機部品 | 日本 |
| ピニオン | 日本 |
| ベアリング | 日本 |
- 上記使用例は一例です。
また、仕様によって鍛造される製品の条件が変わる可能性があること、ご了承ください。
オプション項目
下記以外にも様々なオプション、周辺機器を取り揃えています。
プレス本体付属品
- 荷重計（オーバーロード検知機能付）
- 軸受温度計（異常検知機能付）
- アダプタープレート
- ボルスタープレート
周辺機器
- ロボット
- 材料供給装置
- QDC装置
- 鍛造マニプレーター
- 金型潤滑装置
- ダイホルダー
お問い合わせ
機械システム事業部へのお問い合わせ
