撹拌ミル／乾式超微粉砕機
機械システム事業部
シングルミクロン、サブミクロンまでの粉砕が可能な超微粉砕機

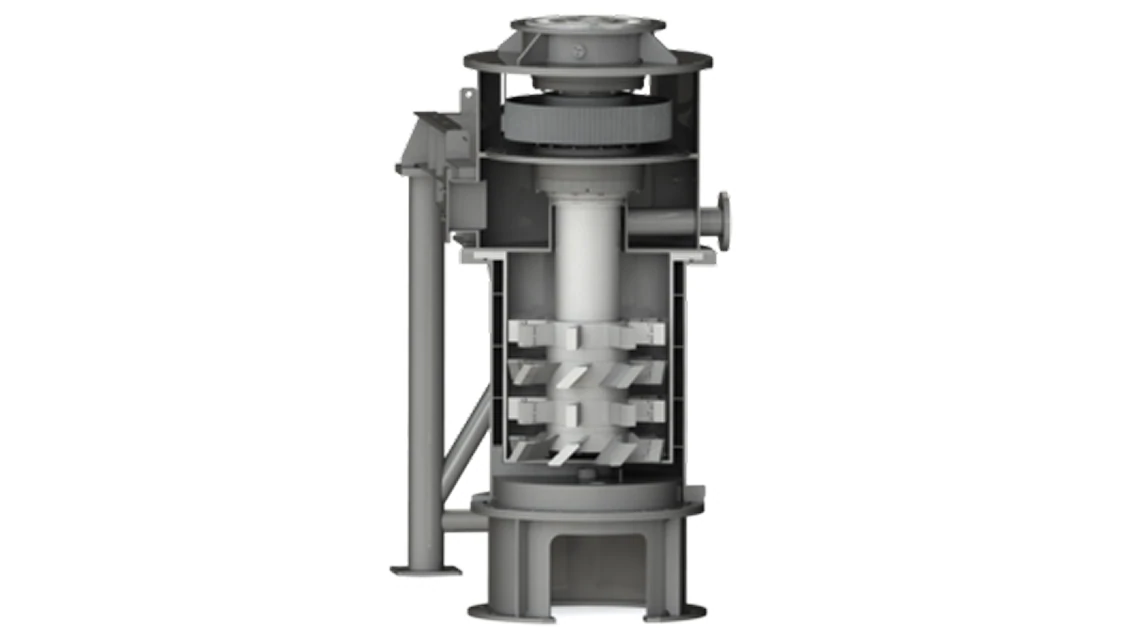

撹拌ミルはミルケーシング内に設けた特殊設計の撹拌羽根により粉砕媒体（小径ビーズ）を撹拌し、原料を粉砕します。原料はミル上部の主軸センターからチャージしミル底部に供給され、媒体の流れに乗ってミル上部に運ばれ排出されます。
製品の特長
乾式でシングルミクロン、サブミクロンの微粉砕が可能
低動力原単位でシングルミクロン、サブミクロンレベルの乾式粉砕が可能です。
センターチャージ方式により、ショートパスの少ない効率の良い粉砕が可能
原料供給は、センターチャージ方式により、ショートパスが少なく、下から上への流れを形成し、粉砕媒体層を通過するため効率の良い粉砕が可能です。
ケーシング外面のジャケットより水冷・空冷が可能
ケーシング外面のジャケットからの水冷が可能です。また、ケーシング内部にエアーを流すことにより空冷も可能です。
金属コンタミの少ない仕様

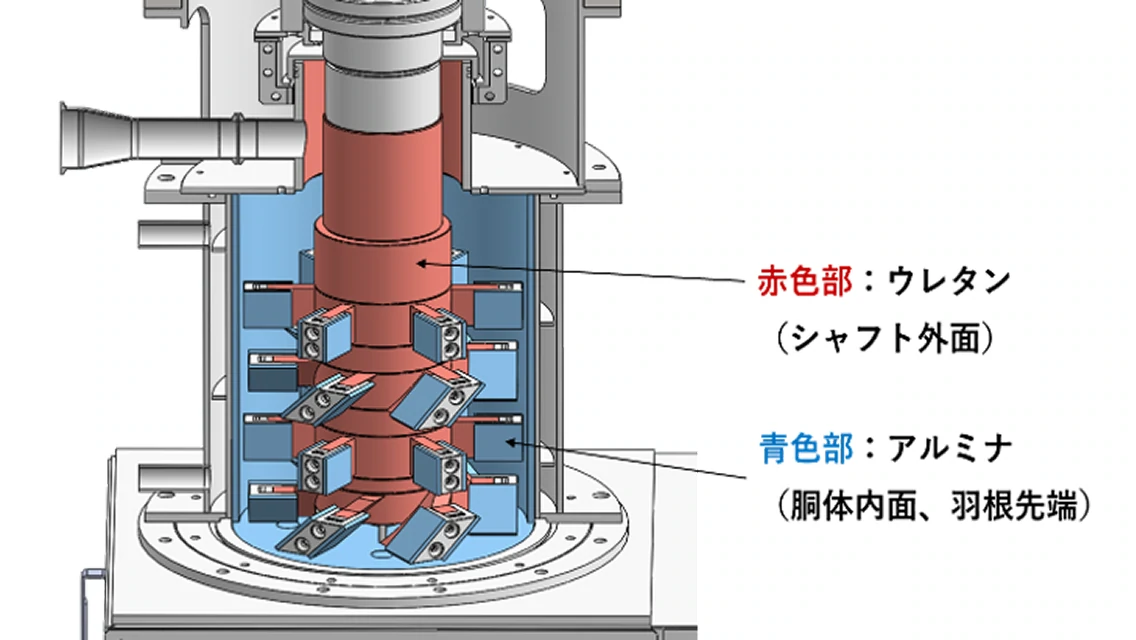

ミル内面にセラミックスライニング、撹拌羽根にセラミックスチップ、ビーズにセラミックスを使用することにより、金属コンタミレス対応が可能です。
エアセプト方式
微粉砕された製品は直ちに機外へ排出され、分級機と組み合わせることで粗粉をカットすることも可能です。
仕様
型式一覧
| 型式 | モータ容量 | 能力イメージ | 風量 |
|---|---|---|---|
| FK-40 | ～11kW | ～15kg/hr | ～3m³/min |
| FK-80 | ～22kW | ～50kg/hr | ～5m³/min |
| FK-300 | ～75kW | ～150kg/hr | ～15m³/min |
活用事例
- セラミックス
- 電池材料
- フィラー
- 繊維質原料
- ゼオライト
- カーボン
- シリカ
- 樹脂添加材
フロー例
