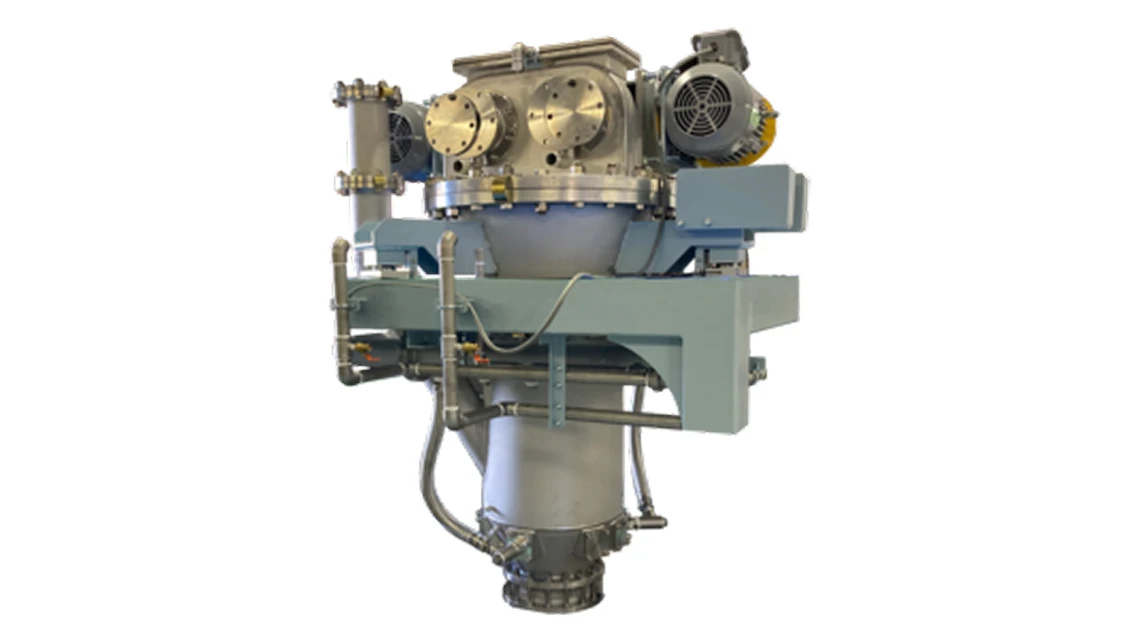

金属コンタミレス仕様や精緻な粒度コントロールが可能な気流式微粉砕機

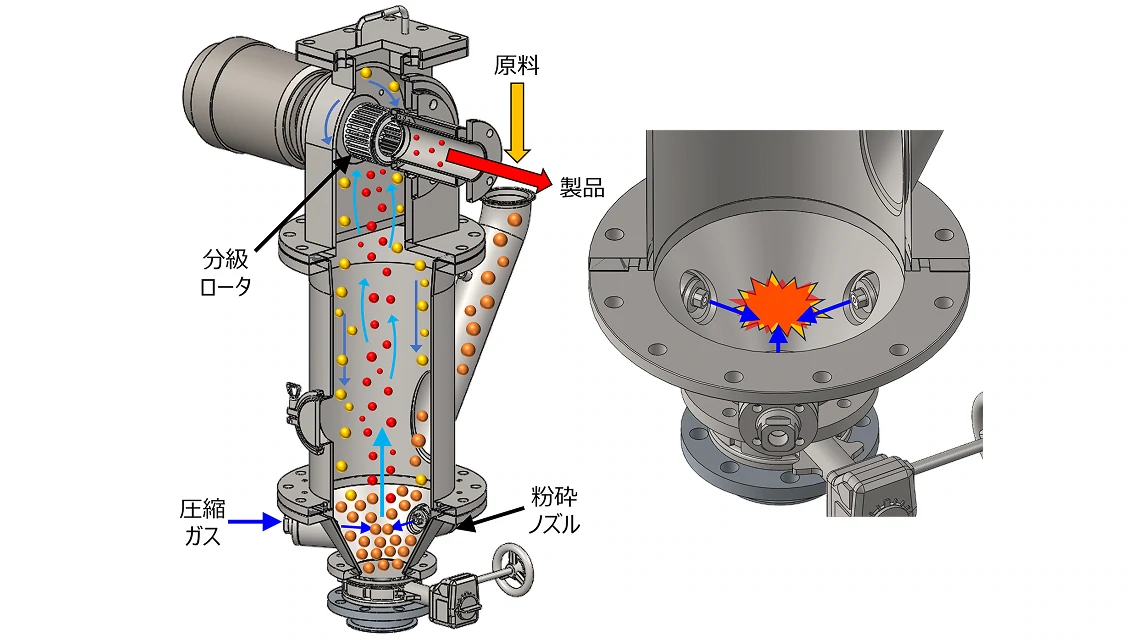

クロスジェットミルは粉砕ノズルから噴出する高速ジェット気流および、粒子同士の衝突により微粉砕される機構です。微粉砕された粒子は上部のシャープカットセパレータで分級されます。
製品の特長

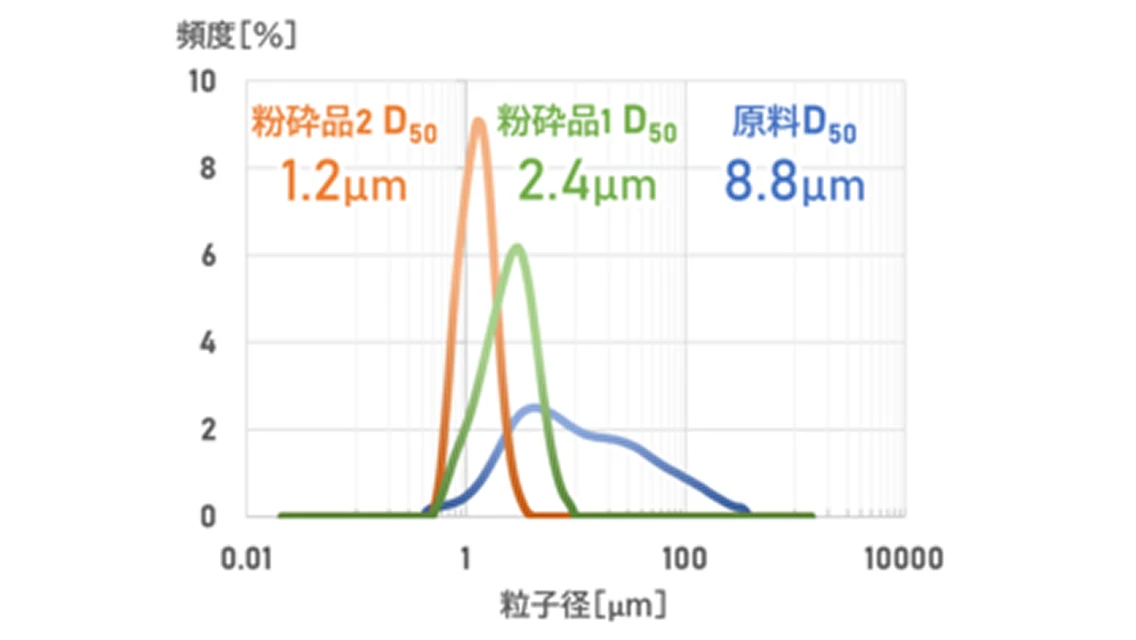

製品粒径：シングルミクロンレベルの微粉砕が可能
高速ジェット気流による粉砕と粒子同士の衝突効果および分級機能により、製品粒径：シングルミクロンレベルの微粉砕が可能です。
シャープな粒度分布
ジェットミルの上部にマウントされたシャープカットセパレータは、製品側への粗粉の飛込みがほとんど無いため、シャープな粒度分布が得られます。
金属コンタミレス仕様が可能
粉砕ノズル・分級ロータにセラミックスを採用しているほか、粉砕室・微粉排出部・原料投入部などもセラミックスライニング、ウレタンライニングなどの各種コーティングにより、金属コンタミレス対応が可能です。
付着性の高い原料についてはGADJETのページをご参照ください。
医薬仕様についてはクロスジェットミル 医薬仕様をご参照ください。
不活性ガス雰囲気での粉砕が可能
不活性ガスをミル内へ導入して設備内を正圧で循環させることにより、酸化や吸湿、爆発防止を要する原料の粉砕に対応します。
安定的な運転が可能
ロードセルによる供給量制御など、システム全体の制御が充実しており、安定運転と無人操業が可能です。
GMP対応が可能
コンタミの混入しにくい粉砕機構と分解清掃しやすい機械構造および、操作因子がシンプルなため、GMP対応にも実績を有します。
仕様
主要型式一覧
| 型式 | セパレータ型式 | 所要空気量（Nm³/min） | 能力比 | ノズル数 | 備考 |
|---|---|---|---|---|---|
| KJ 25 | KA 50 | 1.6 | 0.5 | 2 | 製品名：ポケットジェット |
| KJ 50 | KA 50 | 2.0 | 1 | 3 | - |
| KJ 200 | KA 100 | 6.0 | 4 | 3 | - |
| KJ 400 | KA 150 | 8.0 | 8 | 3 | - |
| KJ 800 | KA 200 | 18.0 | 16 | 3 | - |
| KJ 1500 | KA 200×2 | 34.0 | 30 | 3 | - |
| KJ 2500 | KA 250×2 | 48.0 | 50 | 3 | - |
| KJ 5000 | KA 250×4 | 100.0 | 100 | 4 | - |
活用事例
- 金属シリコン[Si]、一酸化ケイ素[SiO]、チタン[Ti] 系酸化物、ニッケル[Ni]、コバルト[Co]、マンガン[Mn]、リチウム[Li]などの電池材料
- アルミナ（酸化アルミニウム[Al₂O₃]）、ジルコニア（酸化ジルコニウム（IV）[ZrO₂]）、シリカ（二酸化ケイ素[SiO₂]）、酸化セリウム（IV）[CeO₂]、ネオジム[Nd]、窒化アルミ[AlN]、ダイヤモンド粉、活性炭などの無機材料
- フィラーなどの樹脂コンパウンド関連材料
- 製剤（イブプロフェン、セルロース）、漢方薬、食品（健康食品、固形油脂、食品添加物）、化粧品
- 2次凝集体の解砕・分級
フロー例

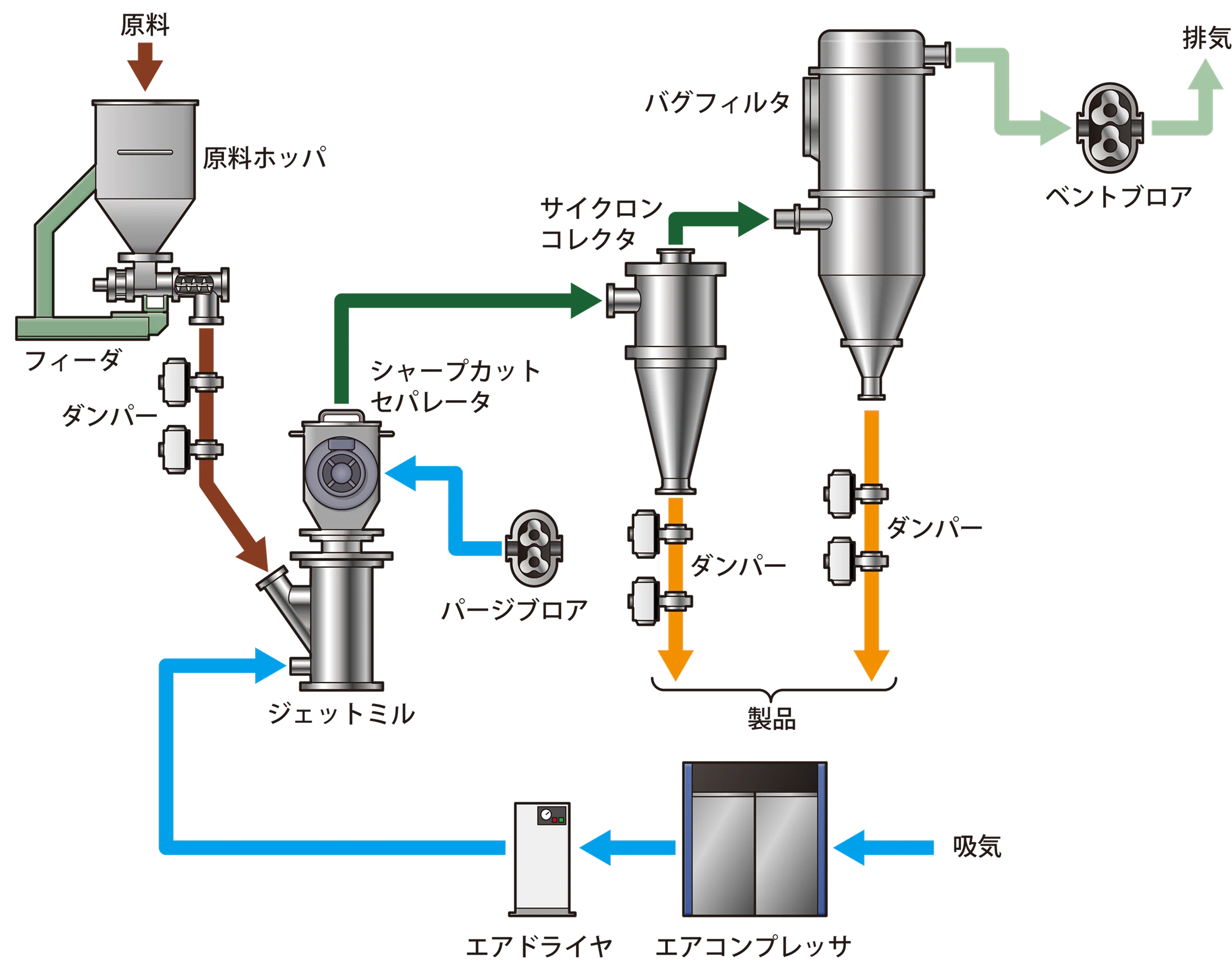

圧縮空気方式
用途：一般的な使用例

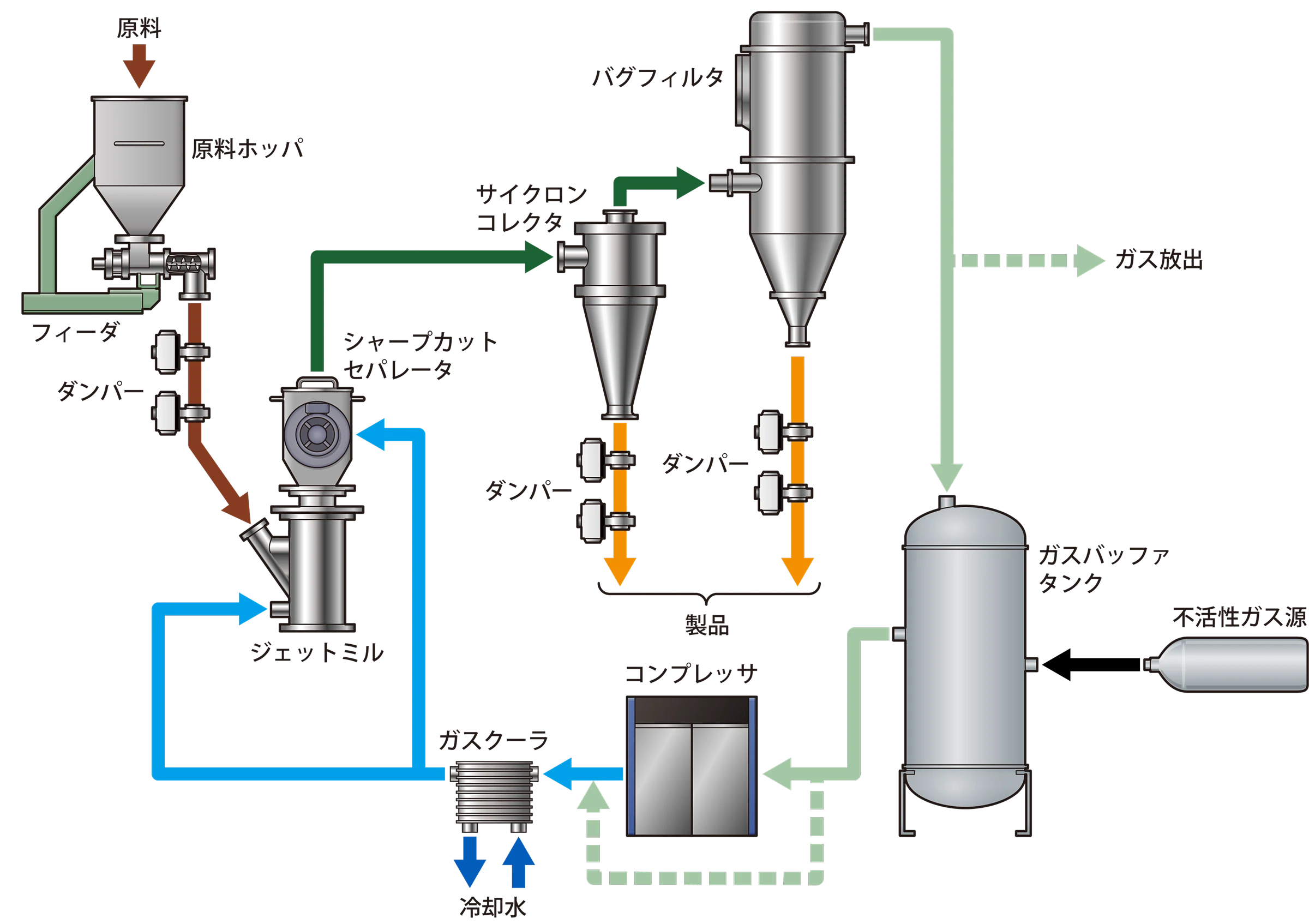

不活性ガス循環方式（正圧）
用途：厳密に酸化や吸湿、爆発を防止する必要がある処理物
