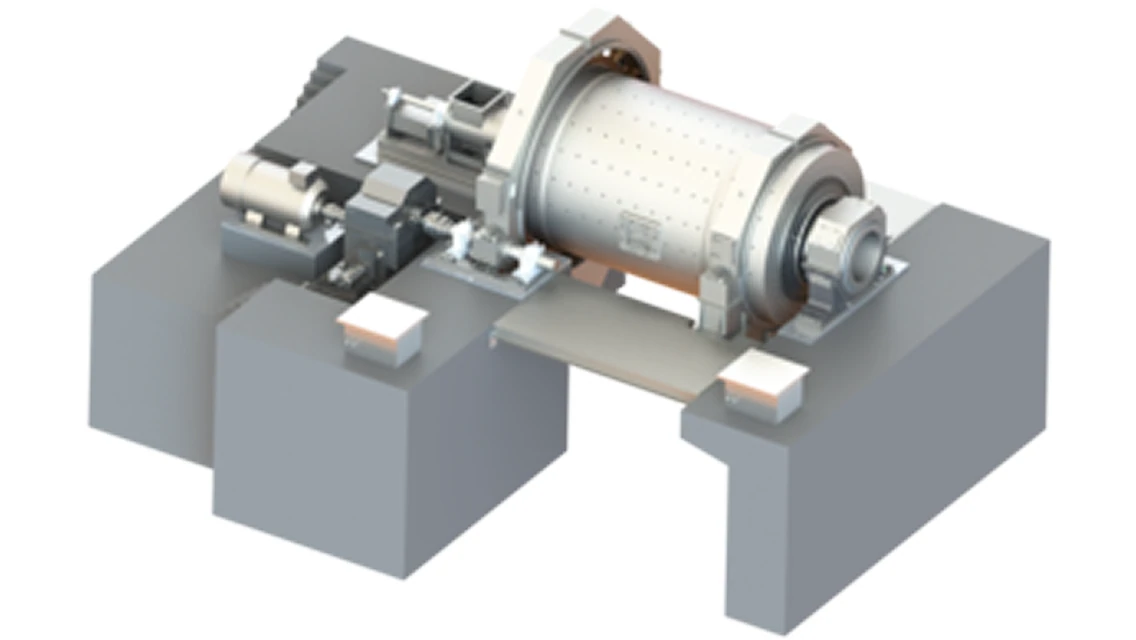

ロッドミル／乾式・湿式粉砕機
機械システム事業部
乾式・湿式粉砕のいずれにも適用範囲が広く、大型化しやすい粉砕機
ロッドミルはボールミルと同じく乾式・湿式のいずれも使用でき、媒体にロッドを使用する粉砕機です。ボールミルと比べ過粉砕が少なく､比較的均一な粒度の製品が得られます。
製品の特長

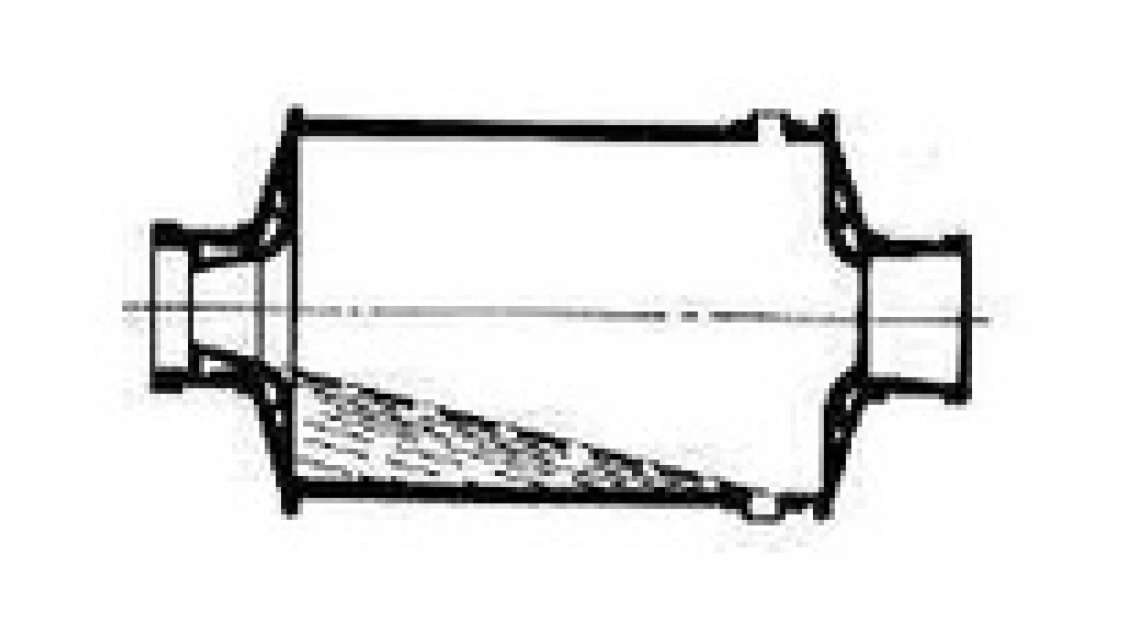

周辺排出型（ペリフェラルディスチャージ型）
湿式（E.P.D.型とC.P.D.型）

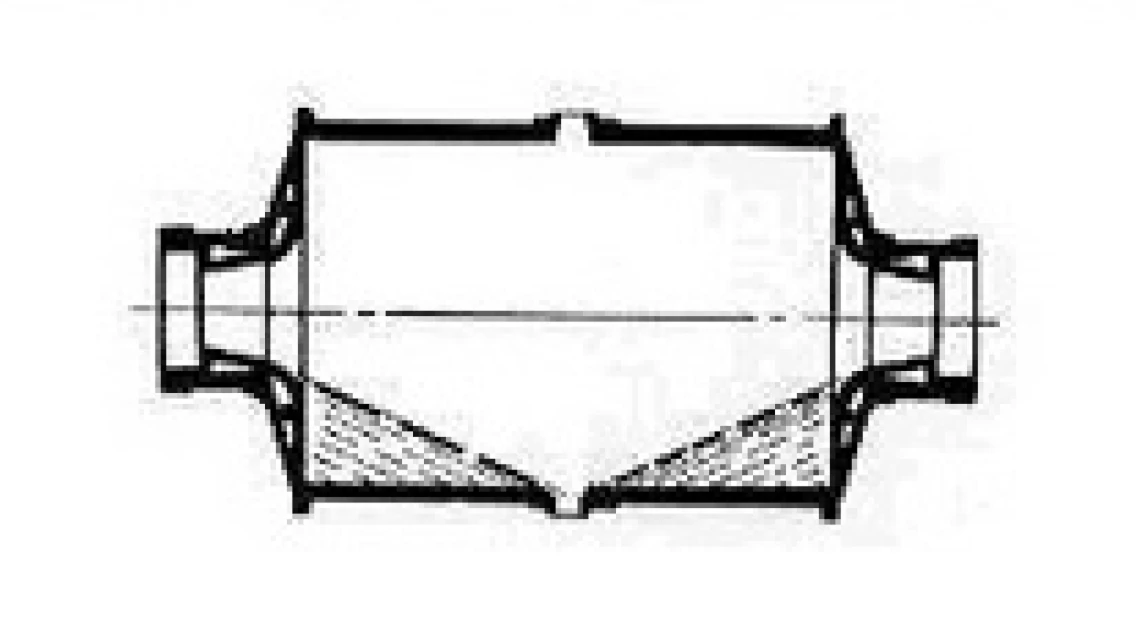

コンクリート用細骨材の製造（いわゆる製砂）など、比較的粗粒製品を得るために使用されます。通常20～30mm以下の供給物から5mm以下程度の製品を得る場合に使用される他、天然砂の粒度調整にも使用されます。排出口位置が胴体の一端にある型式を一端周辺排出型（E.P.D.型）、胴体中央にある型式を中央周辺排出型（C.P.D.型）と呼び、前者は排出端の反対側一端から、後者は胴体両端から原料を供給します。E.P.D.とC.P.D.は、処理量・製品粒度および前後の配置状況から選定します。
乾式（E.P.D.型）
1～5mm程度以下の粗粒製品を得るもので、乾式ボールミルの予備粉砕用としての他に、水分を含むコークス・鉱石などの細粉砕（Fine Grinding）用として、付着閉塞などのトラブルなしに運転できます。乾式では主としてE.P.D.型が使用されます。

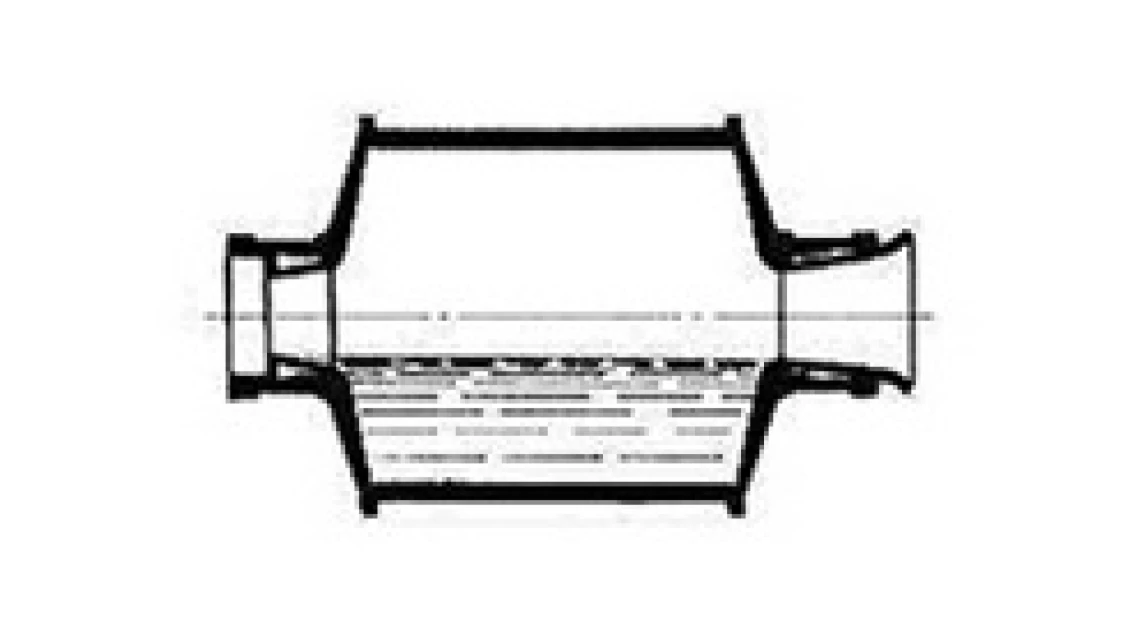

湿式オーバフローディスチャージ型（O.F.D.型）
一般的にボールミル粉砕の前段階の予備粉砕用、または比重選鉱のために過粉砕の少ない粉砕をおこなう場合などに使用されます。ロッドミル・ボールミル粉砕方式は、クラッシャで得る破砕製品が比較的大きくてもよく、かつ破砕方式を開回路にすることができ、破砕経費を大幅に減少できます。
また、ボールミル供給サイズを小さくしてボールミルの効率をよくするので、粉砕量が多い場合はきわめて有効です。この型式のロッドミルは、一般に15～30mm以下を供給し、80%製品サイズ500～1000μm程度の製品を得るのに適しています。
仕様
型式一覧
| サイズ | 内径×長さ （mm） |
ロッド装入量 （t） |
胴体回転数 （min-1） |
消費電力 （kW） |
モータ出力 （kW） |
能力 （T/h） |
|
|---|---|---|---|---|---|---|---|
| A | B | ||||||
| 1224 1230 |
1,200×2,400 1,200×3,000 |
5.2 6.5 |
30.5 | 30.0 37.5 |
37 45 |
10.9 13.6 |
5.7 7.2 |
| 1524 1533 |
1,500×2,400 1,500×3,300 |
8.4 11.5 |
26.6 | 51.0 70.2 |
60 95 |
19.5 26.8 |
10.2 14.1 |
| 1827 1836 |
1,800×2,700 1,800×3,600 |
14.0 18.6 |
22.8 | 87.0 116.0 |
110 150 |
34.4 46.0 |
18.1 24.2 |
| 2130 2136 |
2,100×3,000 2,100×3,600 |
21.0 25.2 |
20.8 | 135.0 162.0 |
170 190 |
55.5 66.5 |
29.1 35.0 |
| 2433 2442 |
2,400×3,300 2,400×4,200 |
30.7 39.0 |
19.1 | 204.0 260.0 |
220 300 |
86.0 108.0 |
45.0 57.0 |
| 2736 2745 |
2,700×3,600 2,700×4,500 |
43.0 53.5 |
17.5 | 290.0 360.0 |
340 400 |
123.0 155.0 |
65.0 82.0 |
| 3039 3048 |
3,000×3,900 3,000×4,800 |
57.4 70.5 |
16.5 | 400.0 495.0 |
450 550 |
176.0 218.0 |
93.0 113.0 |
| 3245 3251 |
3,200×4,500 3,200×5,100 |
76.0 86.2 |
15.5 | 520.0 590.0 |
600 680 |
232.0 264.0 |
121.0 137.0 |
| 3451 3654 |
3,400×5,100 3,600×5,400 |
97.5 116.0 |
14.5 13.5 |
670.0 785.0 |
750 850 |
304.0 358.0 |
176.0 187.0 |
| 3854 4054 4257 |
3,800×5,400 4,000×5,400 4,200×5,700 |
130.0 145.0 167.0 |
12.8 12.2 11.8 |
860.0 950.0 1,100.0 |
1,000 1,100 1,200 |
395.0 450.0 520.0 |
206.0 234.0 276.0 |
- ロッド装入量はミル内容積の38％とします。
- 能力はWi=15kWH/MT、80％通過粒度15mmの鉱石を湿式開回路にて
A：80％通過粒度2mmにペリフェラルディスチャージ型ロッドミルで
B：80％通過粒度0.8mmにオーバーフロー型ロッドミルで
それぞれ粉砕した場合を示します。 - 本表以外の径×長さ（いずれも100mm単位）のサイズも製作します。
活用事例
- 鉱山関係：各種無機鉱石
- 窯業関係：各種原料、セメント
- 製錬関係：各種からみの粉砕
- 発電関係：燃焼用微粉炭
- 化学関係：コークス、イルメナイトなど
