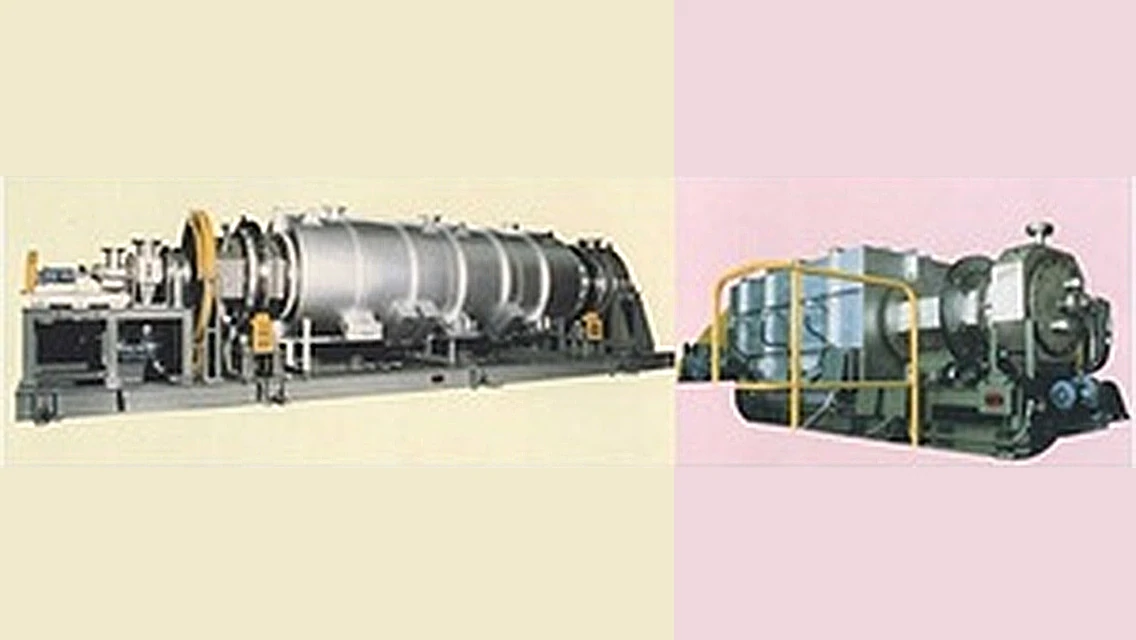

連続・バッチ外熱式ロータリーキルン
機械システム事業部
雰囲気制御対応外熱式ロータリーキルン
本機は熱源に電気、重油、ガスを使用した間接加熱式のロータリーキルンです。胴体に正六角形断面を採用しているため、原料層の“スベリ”が少なく滞留時間がシャープになります。
製品の特長

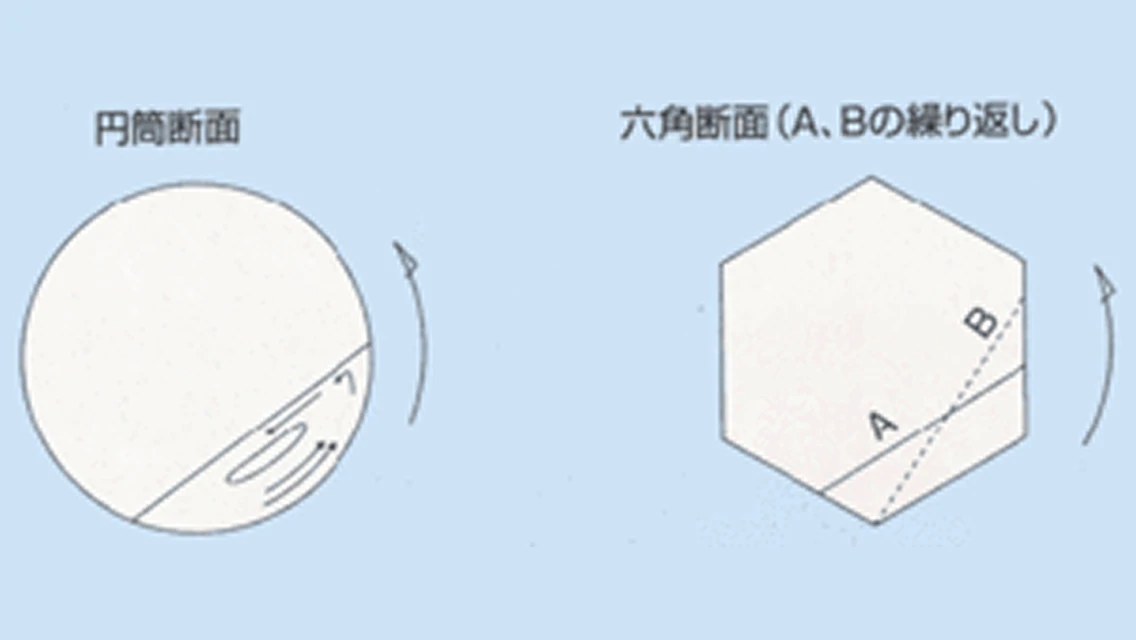

胴体形状に正六角形を採用
円筒形に比べて原料層の“スベリ”が少ないため、滞留時間分布がシャープになり、焼成ムラが少なくなります。原料の保有率が高くとれるため、装置がコンパクトになります。
優れたエアシール性能
特殊なシール構造の採用により、キルン内圧±0.5kPaまでシール可能です。
様々な雰囲気下での運転が可能
大気や窒素などの不活性ガスのほか還元ガス（水素）も使用可能です。
焼成温度のシビアなコントロールが可能
原料層の温度測定・制御が可能です。また多室式電気炉により各室独立で温度制御ができます。加熱源にガスまたは重油をご使用の場合は熱風循環方式を採用し、省エネを図ります。
多様な胴体材質
キルン胴体には処理条件を考慮して、各種ステンレス鋼、インコネル・ハステロイなどの耐熱・耐食合金を採用しています。
仕様
主要型式一覧

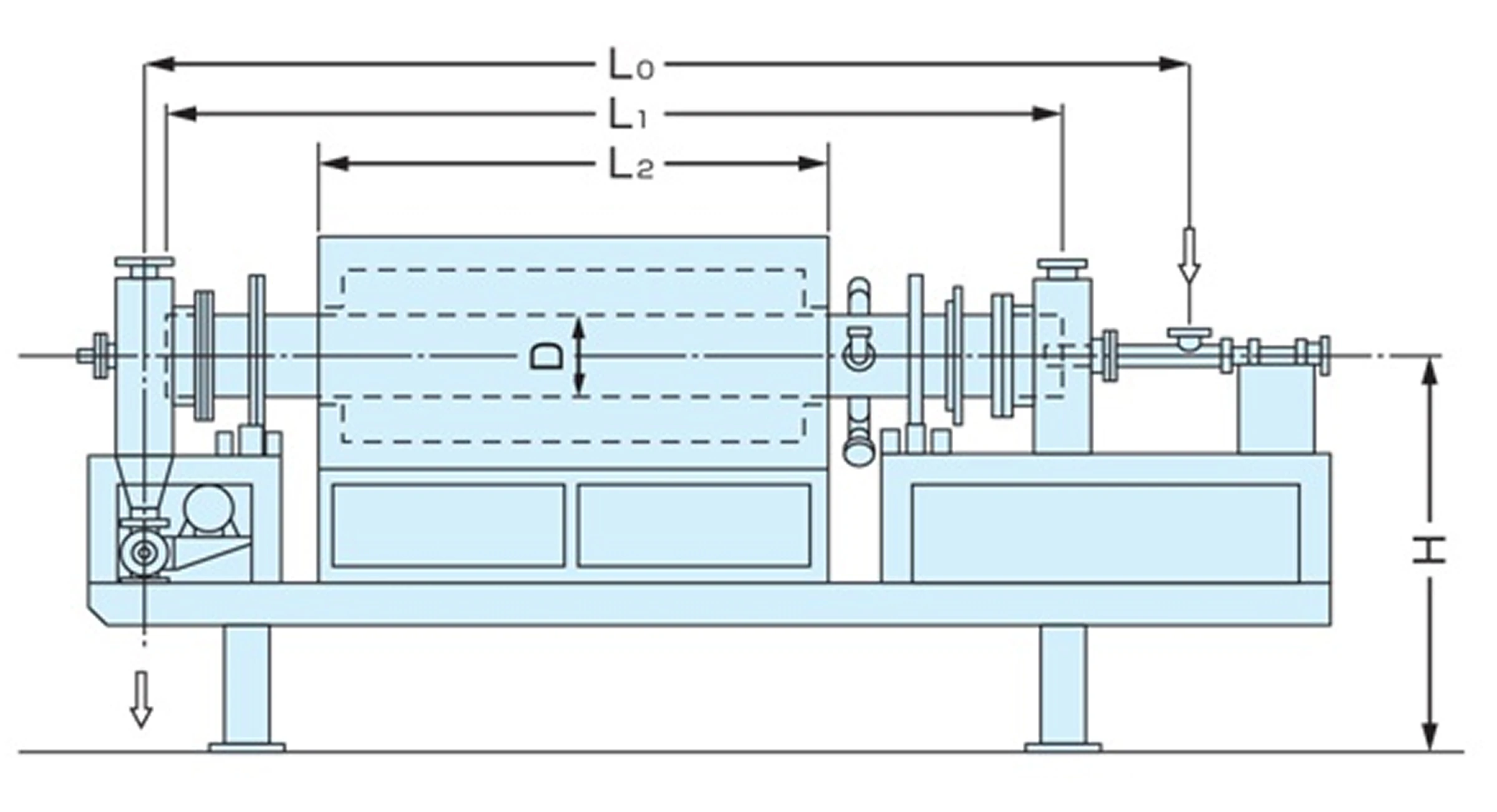

外熱式ロータリーキルン 標準サイズ
| 型式 | 能力 （kg/h） |
D （mm） |
Lo （mm） |
L1 （mm） |
L2 （mm） |
H （mm） |
駆動モータ |
|---|---|---|---|---|---|---|---|
| IRK-02 | 7 | 250 | 3700 | 3200 | 1800 | 1450 | 1.5kW |
| IRK-03 | 15 | 350 | 4200 | 3700 | 2200 | 1500 | 2.2kW |
| IRK-04 | 30 | 450 | 4800 | 4200 | 2600 | 1700 | 2.2kW |
| IRK-05 | 60 | 550 | 5700 | 5000 | 3300 | 1900 | 3.7kW |
| IRK-06 | 100 | 650 | 6700 | 5900 | 4000 | 2100 | 3.7kW |
| IRK-07 | 150 | 750 | 7400 | 6500 | 4500 | 2300 | 5.5kW |

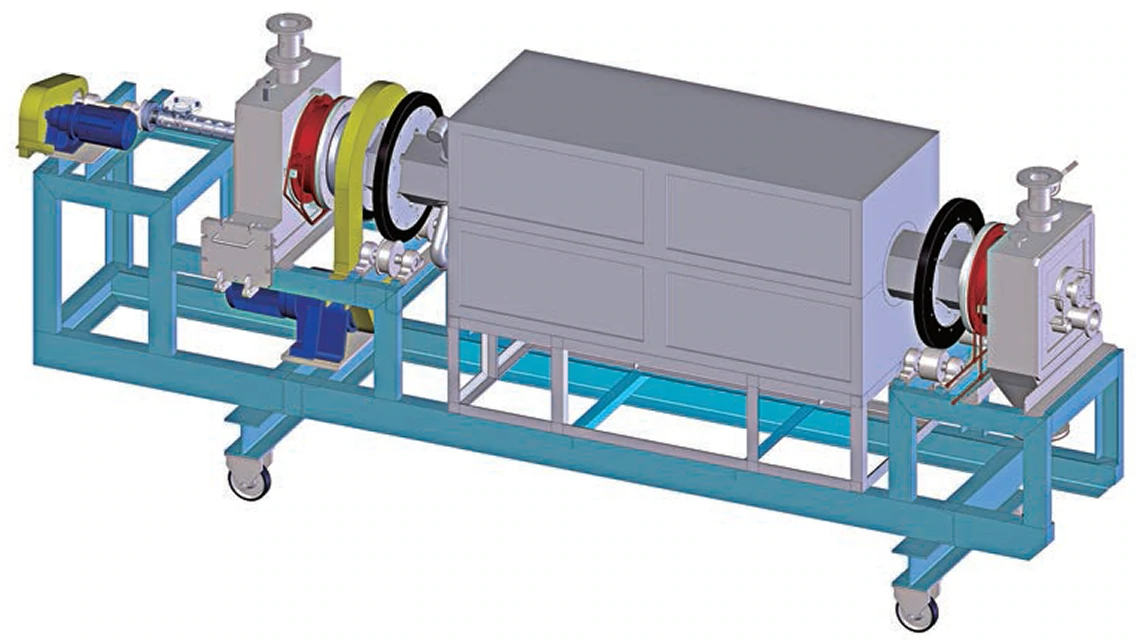

活用事例
- 電池材料：Co、Ni、Li系材料など
- 化学工業：活性炭、カーボン、黒鉛など
- 無機鉱物関係：レアメタルなど
- その他：顔料、セラミックスなど

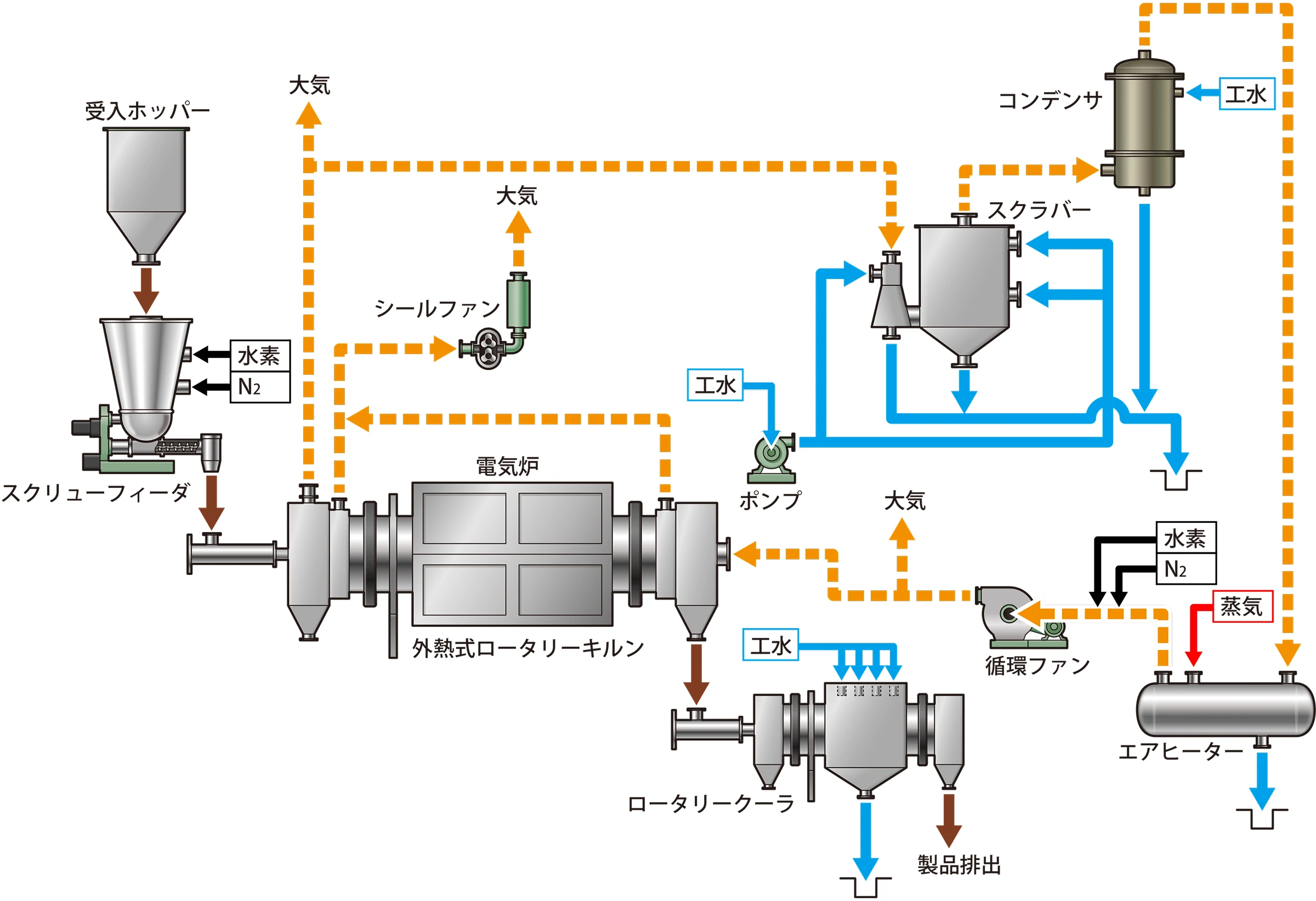

フロー例
外熱式ロータリーキルン（水素還元）
