トンネル内消火配管用 ダクタイル鉄管
パイプシステム事業部
ハウジング方式を採用
施工・メンテナンスが容易です
トンネルをはじめ、広い用途に使用できる露出配管用ダクタイル鉄管です。
ボルトの締結作業のみで配管が可能であり、施工・メンテナンスが容易です。高水圧管路や曲線部への配管にも対応可能です。
製品の特長

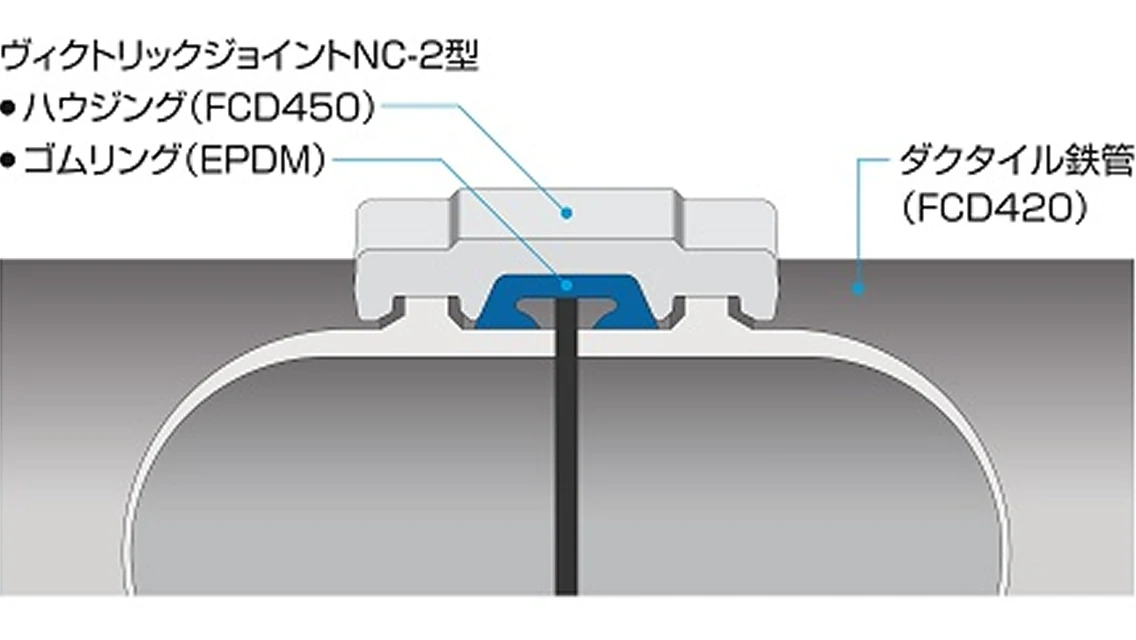

日本ヴィクトリック社と共同開発した改良継手を採用
管端部の突部形成方法を、より信頼性の高い方法に改良し、離脱防止性能を向上。
ハウジングの形状を改良し、 継手性能を向上（日本ヴィクトリック株式会社と共同開発）。
汎用工具のみで接合可能、特殊な作業は不要です

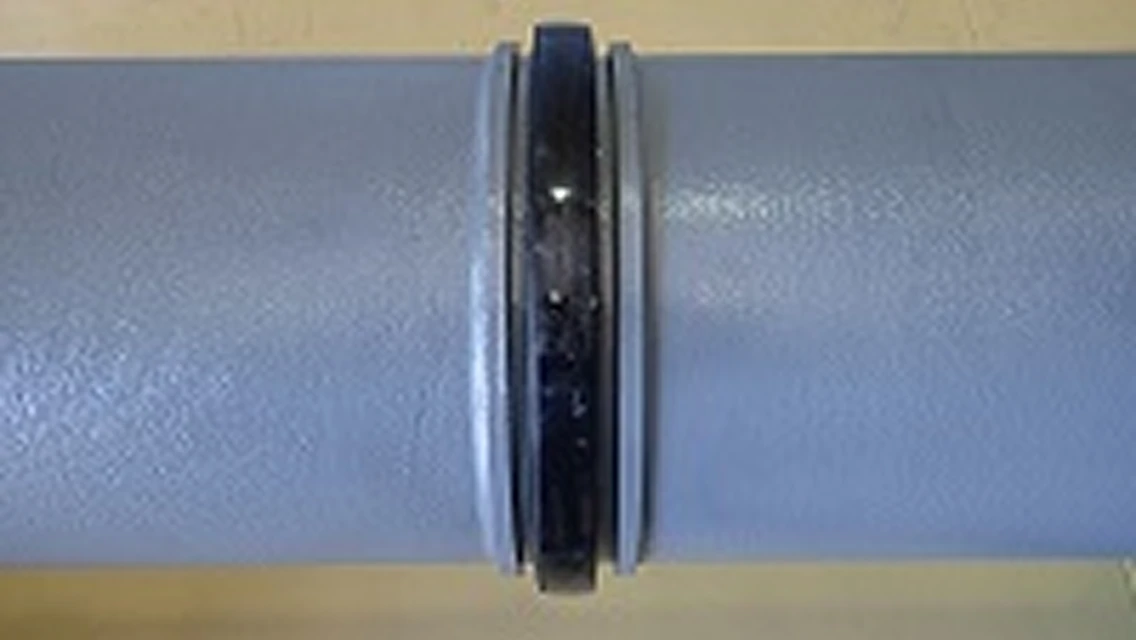

- STEP1 ゴムリングの取り付け
ゴムリングを引き伸ばすようにして、潤滑剤を塗布した片側の鉄管にはめ込み、もう片方の鉄管と位置合わせ後、中央に移動させます。

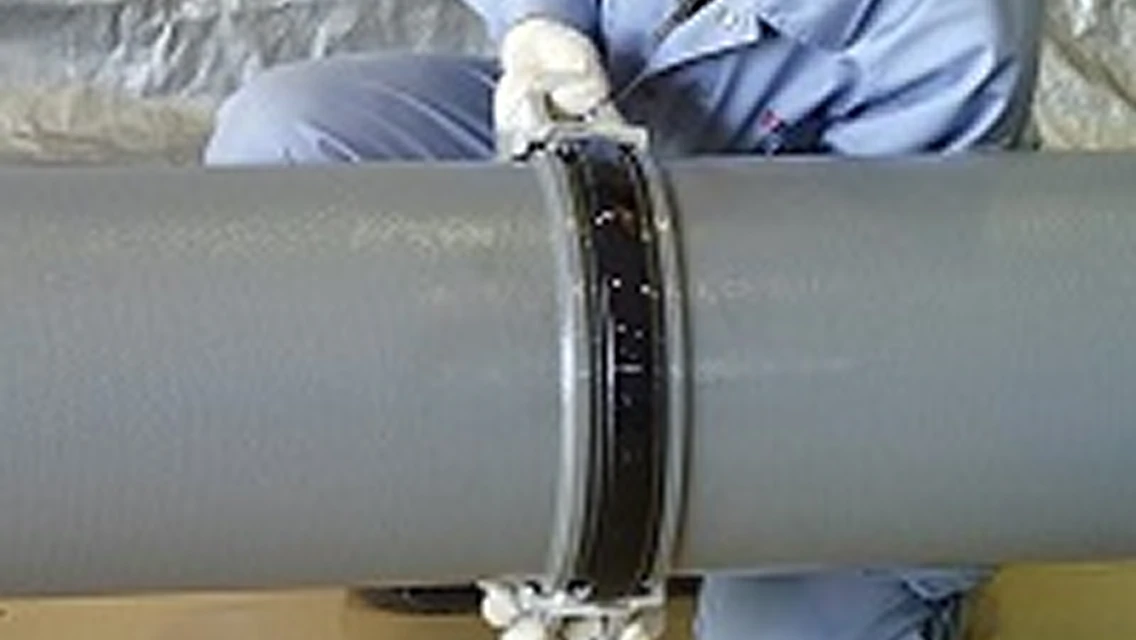

- STEP2 ハウジングの取り付け
ハウジングの内側とゴムリングの外側に潤滑剤を塗布した後、鉄管の突部とゴムリングがハウジングの溝に収まるようにハウジングを被せボルトナットを通して、仮組みします。

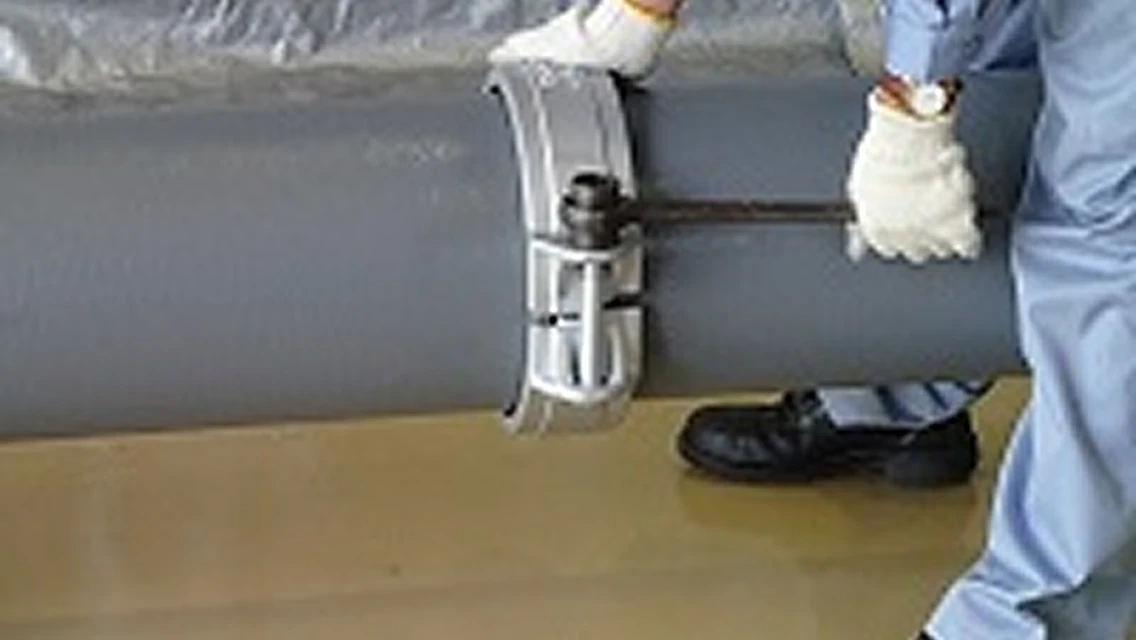

- STEP3 ボルトを締め付けて接合完了
仮組みしたハウジングを円周方向に少し回転させ、ハウジングの溝に鉄管の突部とゴムリングが正しく入っていることを確認してから、片締めにならないようにボルトナットを締結して接合が完了です。
活用事例
| 用途 | 露出配管用 |
|---|---|
| 最高使用圧力 | 2.0MPa |
| 呼び径 | 150～350 |
| 継手形式 | ハウジング方式（直管・異形管） |
| 有効長 | 呼び径 150～250：5.2m |
| 呼び径 300・350：6.0m | |
| 塗装 | 外面：使用環境に応じた塗装をご提案します |
| 内面：モルタルライニング（エポキシ樹脂粉体塗装にも対応できます） | |
| 異形管 | 曲管（45°・90°）、T字管（同径・異径）、片フランジ短管（JIS20K）他 |
