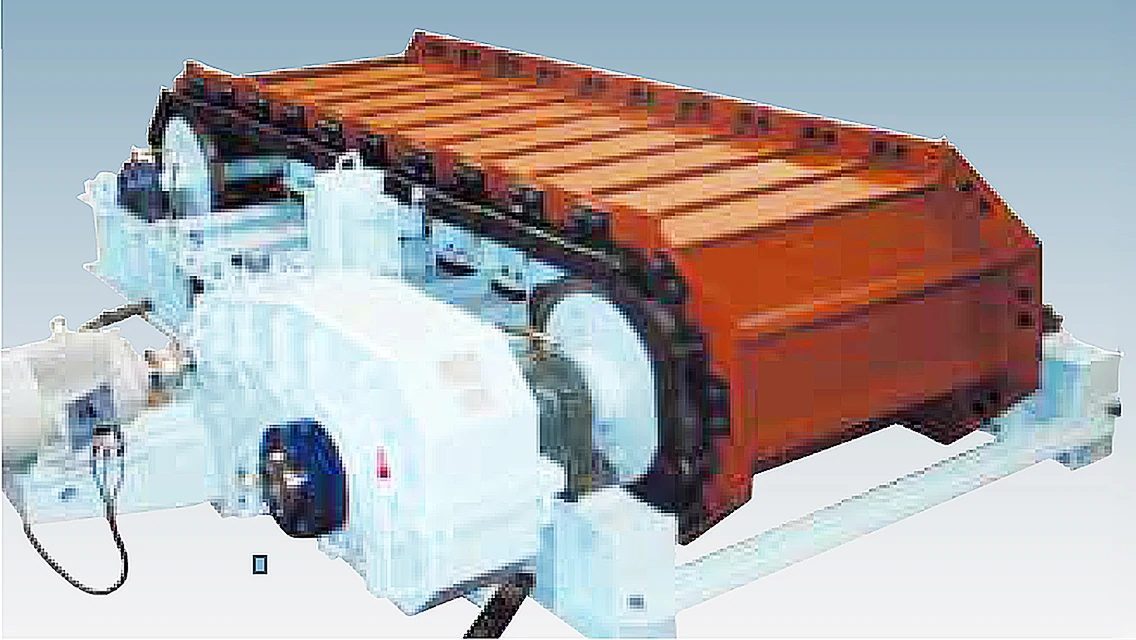

エプロンフィーダ
素形材エンジニアリング事業部
大塊・大輸送量に対応した定量供給機
本機は、大塊の定量供給が可能で過酷な条件下でも安定して連続運転ができるように、合理的かつ頑丈に設計・製作されています。鉱山や砕石場において、立坑やホッパーからの原石引き出し用として幅広く使用されています。
製品の特長
頑丈な設計
クラッシャへの供給の大塊原鉱用ダンプトラック、貯槽、立坑などの洩出し口部に設置し、500～2000mmの大塊原鉱による強大な衝撃荷重、貯高圧、あるいはせり合いによる引出し抵抗を受けます。クリモトの特重型エプロンフィーダは、これらの過酷な条件下でも余裕のある安定した連続運転ができるように、合理的かつ頑丈に設計・製作されています。
大輸送量かつ大塊の輸送が可能
- 3000t/hクラスの大輸送量を実現しています。
- 2000mm程度の大塊を輸送可能です。
強力型エプロンフィーダ
- 特重型と比較して、軽量・小型の定量供給機です。
- 中小塊原料の供給用に使用されます。
シンプル構造
機構・操作が簡単です。
仕様

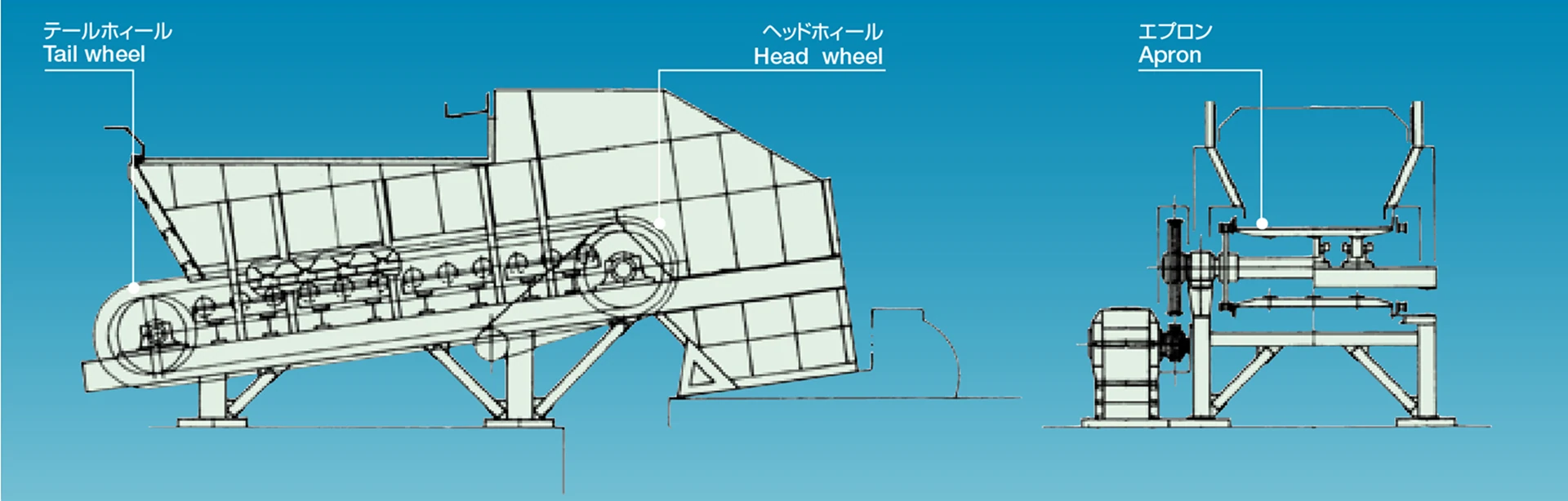

構成図
性能
| 型式 | 機械寸法（mm） （エプロン幅×機長） |
最大給鉱寸法（mm） （厚さ×幅×長さ） |
引出口断面積 （m2） |
運搬能力（T/H） | 電動機出力（kW） | 可変機長 （mm） |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| エプロン速度（m/min） | エプロン速度（m/min） | |||||||||
| 2 | 4 | 6 | 2 | 4 | 6 | |||||
| HAF-1036 | 1000×3675 | 500×700×1000 | 0.95 | 135 | 270 | 400 | 2.2 | 5.5 | 7.5 | 350 |
| HAF-1240 | 1200×4025 | 600×800×1200 | 1.54 | 205 | 410 | 620 | 3.7 | 7.5 | 11 | 350 |
| HAF-1443 | 1400×4375 | 700×950×1400 | 2.1 | 300 | 600 | 900 | 5.5 | 11 | 22 | 350 |
| HAF-1650 | 1600×5000 | 800×1100×1600 | 2.5 | 360 | 720 | 1080 | 11 | 22 | 30 | 400 |
| HAF-1854 | 1800×5400 | 900×1200×1800 | 3.3 | 470 | 930 | 1400 | 15 | 22 | 37 | 400 |
| HAF-2060 | 2000×4375 | 950×1300×1900 | 4.2 | 600 | 1200 | 1800 | 22 | 30 | 45 | 450 |
| HAF-2265 | 2200×6525 | 1000×1400×2000 | 4.9 | 700 | 1400 | 2100 | 22 | 45 | 75 | 450 |
| HAF-2469 | 2400×6975 | 1100×1500×2200 | 6.0 | 850 | 1700 | 2600 | 30 | 55 | 90 | 450 |
| HAF-2674 | 2600×7425 | 1200×1700×2400 | 7.1 | 1020 | 2050 | 3050 | 37 | 75 | 110 | 450 |
| HAF-2878 | 2800×7875 | 1200×1700×2400 | 8.3 | 1200 | 2400 | 3600 | 45 | 90 | 132 | 450 |
| HAF-3083 | 3000×8325 | 1200×1700×2400 | 9.7 | 1400 | 2800 | 4200 | 55 | 110 | 160 | 450 |
- 能力は、見掛比重1.6t/m3の原石を供給する場合を示します。また能力および電動機出力は、機長およびエプロン速度により増減します。
- 本機は、変速運転を原則とします。
- 電動機出力（kW）は、減速機、変速機、電動部効率を含みます。
- 傾斜角度は8度上向きを標準とします。
活用事例
- 砕石
- 石灰石
- 石炭
- 鉄鉱石
