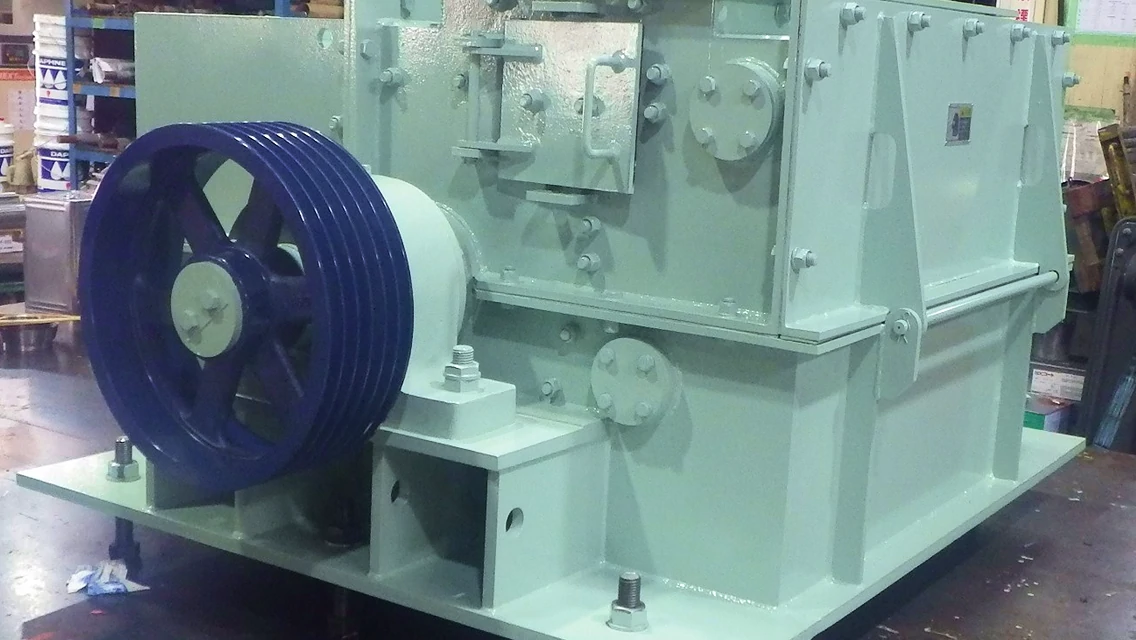

HC型ハンマクラッシャ
素形材エンジニアリング事業部
特殊用途型ハンマクラッシャ
本機は、軟質性で水分のある処理物の粗破砕用として設計され、主に輸入石炭のふるい上製品の破砕に採用されています。
製品の特長
リングハンマ
リングハンマの採用により、破砕時の自転作用による押し出し力によって水分のある処理物を強制的に排出する効果を有しています。
スクリーンプレート
スクリーンプレートを有しているため、希望する粒度を安定して確保できます。
効率的な破砕
ハンマの衝撃により材料を効率的に破砕するために、破砕室の入口にはブレーカプレートが設置されています。ハンマにより打撃破砕された材料はブレーカプレートに叩きつけられさらに破砕されます。この破砕作業が繰り返され、細かくなった材料はハンマの回転運動によりスクリーンプレートを通し強制的に排出されます。
仕様

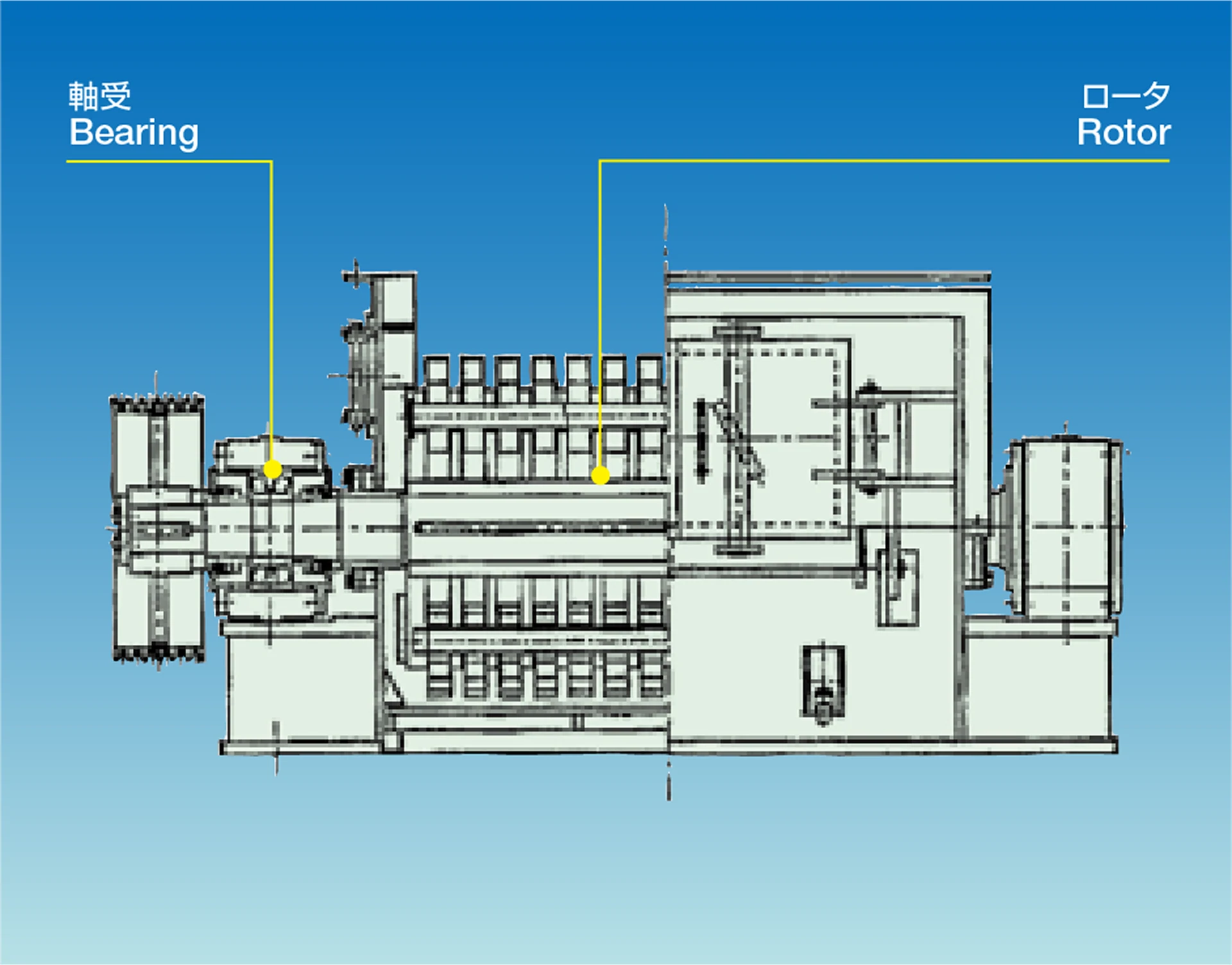

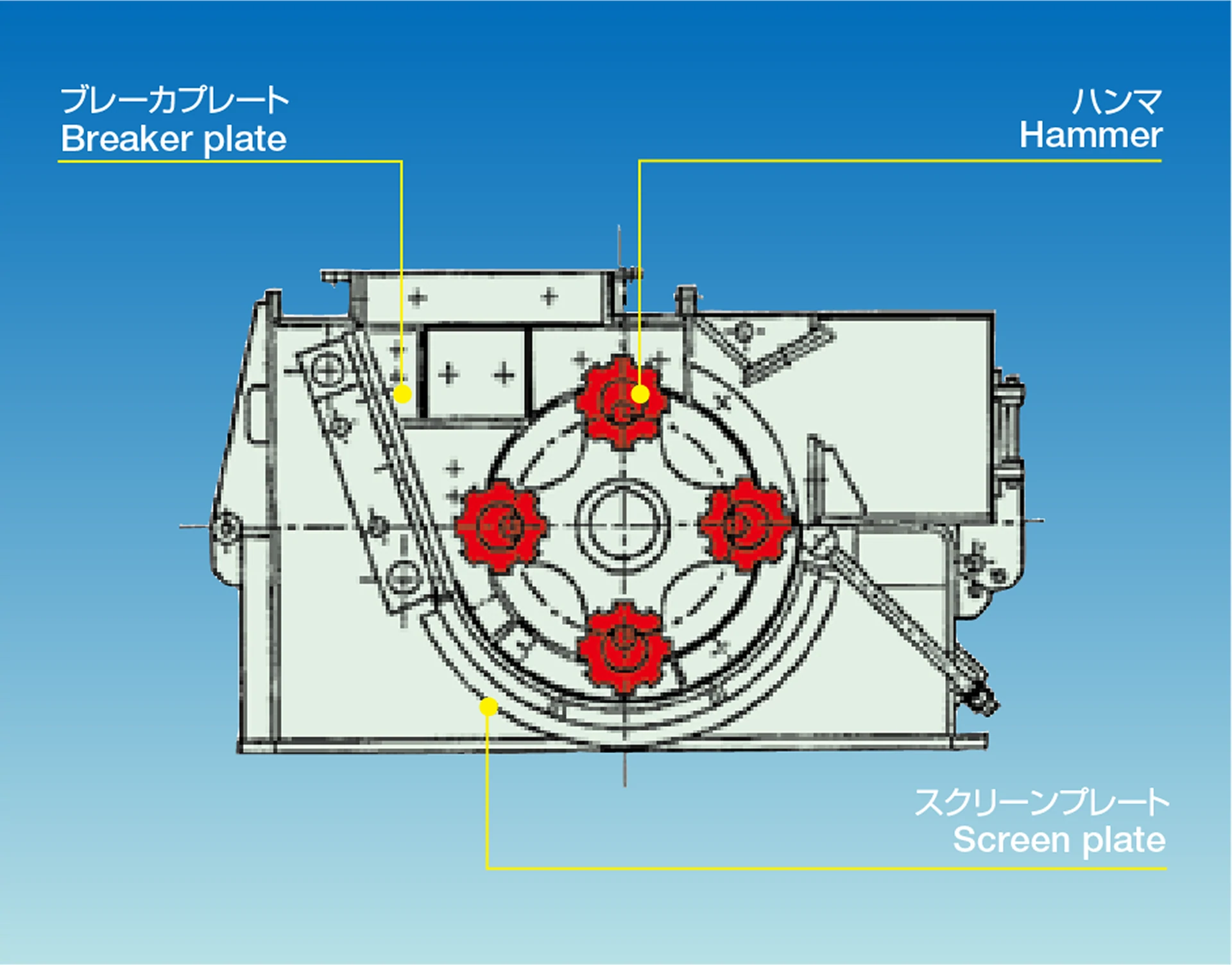

構成図
性能
能力表
| 型番 | 最大供給寸法 （mm） |
最大処理量 （T/H） |
電動機出力 （kW） |
本体寸法（mm） | ||
|---|---|---|---|---|---|---|
| 長さ | 幅 | 高さ | ||||
| 2436 | 200 | 130 | 55 | 1350 | 1700 | 850 |
| 3048 | 250 | 250 | 110 | 1680 | 2550 | 1680 |
| 3654 | 300 | 350 | 150 | 1800 | 2730 | 1800 |
- 能力および所要動力は、処理物、供給および破砕粒度などにより異なりますが、上記能力は中硬質石灰石を破砕する場合の概略基準能力を示します。
- ロータ周速は40～60m/sを標準とします。
活用事例
- セメント工場（石灰石・粘土・クリンカ・石膏などの破砕）
- 土木・建設（コンクリート用骨材・道路用砂利の製造）
- 窯業（ガラス・カレット・古煉瓦などの破砕）
- 火力発電所（石炭の破砕）
- 選鉱場（原鉱の細砕）
- その他化学工業における原料および製品の破砕
