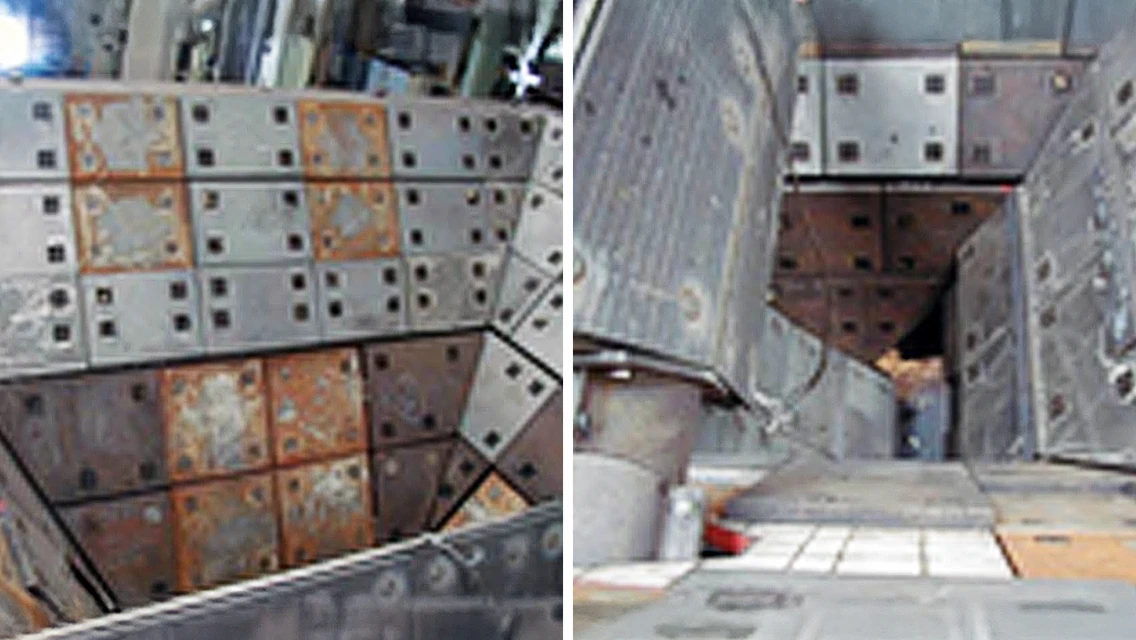

貯蔵・搬送設備用ホッパーライナ
素形材エンジニアリング事業部
ご使用条件に適した豊富な材質バリエーション
原料搬送設備・貯蔵設備の内張保護ライナは、搬送物の性状や設備の構造により、多様な材質が要求されます。
製品の特長
使用条件に適した材質選択が可能
衝撃摩耗や引掻摩耗など、多様な摩耗環境に適した材質を高マンガン鋼、低合金鋼、高クロム鋳鉄、硬化肉盛プレートなどから選択可能です。

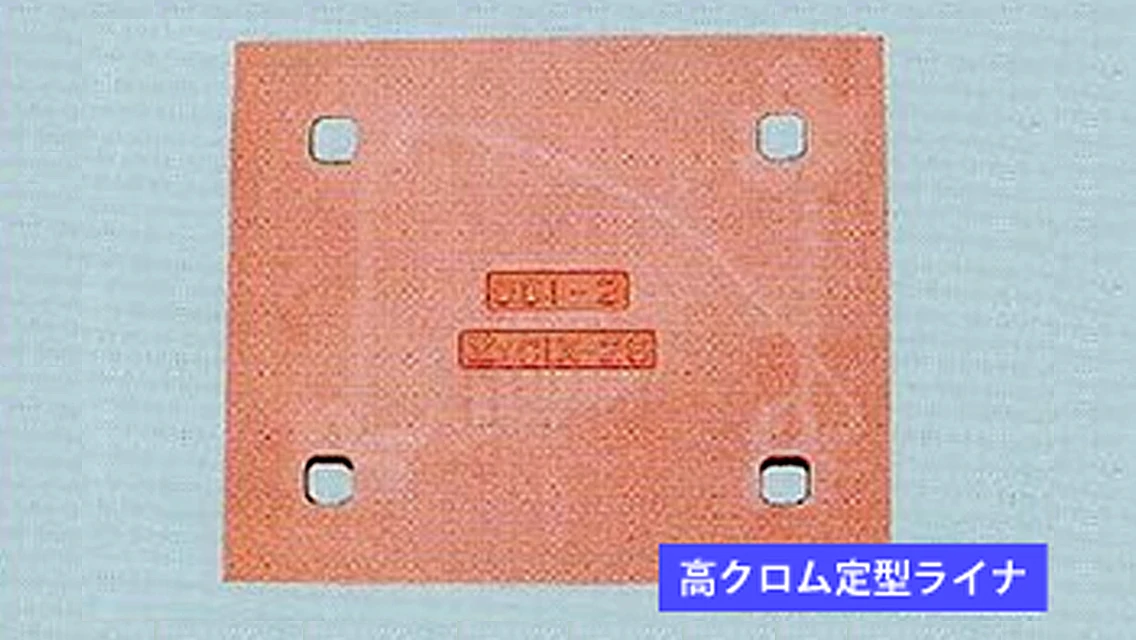

クリモト定型ライナを在庫しています

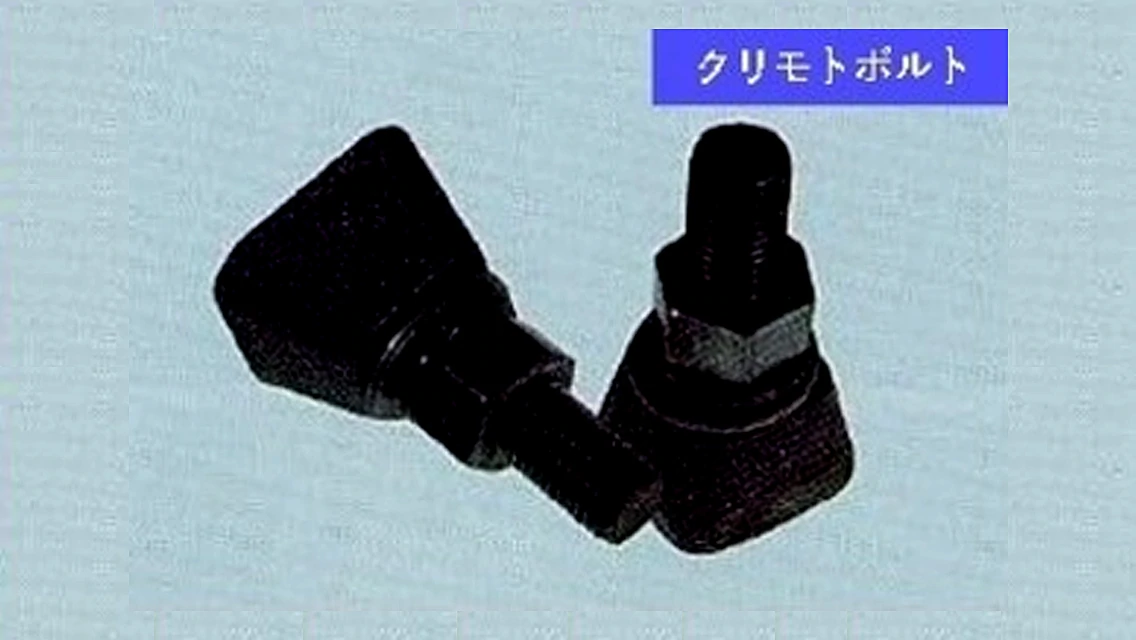

汎用的に使用される標準サイズの高クロム鋳鉄製定型ライナ（30tおよび25t）と、クリモトボルト（耐摩耗ボルト）を在庫しており、在庫品は即納可能です。
ホッパーやシュート本体（製缶品）も製作
新設ホッパーやシュートへのライナ配置図の作成、缶体の製作もおこなっています。
仕様

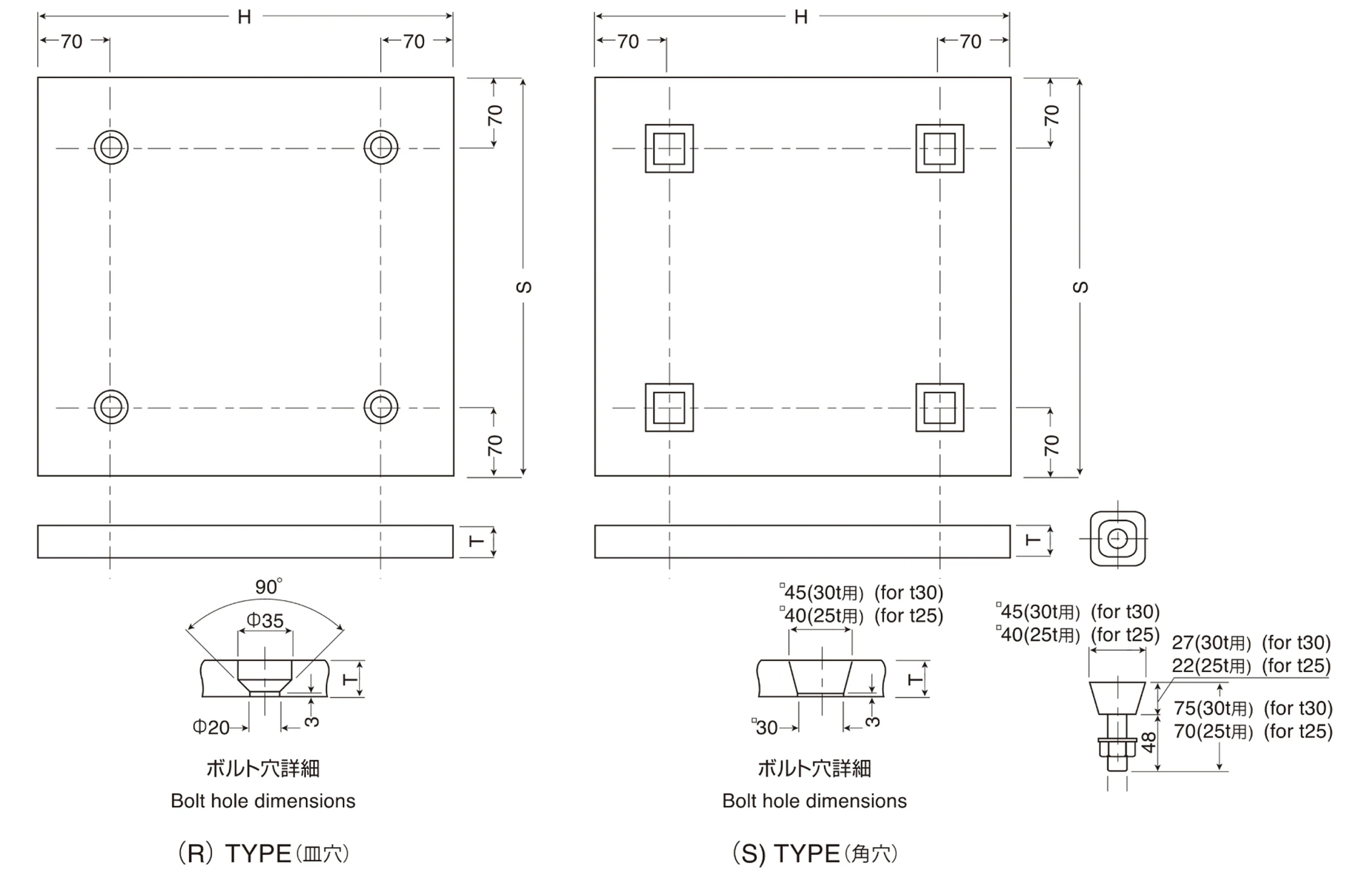

構成図
- S寸法＝200mmの時はボルト2本止めとし、ボルトピッチは100mmの振り分けとします。
性能
ライナ標準寸法
| 図番 | 寸法（mm） | 重量（kg） | |||
|---|---|---|---|---|---|
| R-TYPE（皿穴） | SS-TYPE（角穴） | H | S | T | |
| LAZ-001-027 | LAZ-001-025 | 500 | 400 | 30 | 46 |
| LAZ-002-023 | LAZ-002-021 | 500 | 400 | 25 | 38 |
| LAZ-011-028 | LAZ-011-026 | 500 | 200 | 30 | 23 |
| LAZ-012-024 | LAZ-012-022 | 500 | 200 | 25 | 19 |
| LAZ-021-039 | LAZ-021-037 | 400 | 300 | 30 | 28 |
| LAZ-022-023 | LAZ-022-025 | 400 | 300 | 25 | 23 |
| LAZ-031-031 | LAZ-031-029 | 400 | 200 | 30 | 19 |
| LAZ-032-025 | LAZ-032-023 | 400 | 200 | 25 | 16 |
| LAZ-041-029 | LAZ-041-027 | 400 | 400 | 30 | 38 |
| LAZ-042-026 | LAZ-042-028 | 400 | 400 | 25 | 31 |
活用事例
- コンベア搬送設備用ホッパー、シュート、トリッパー
- 原料・製品貯蔵用ホッパー、バンカー、ビン
