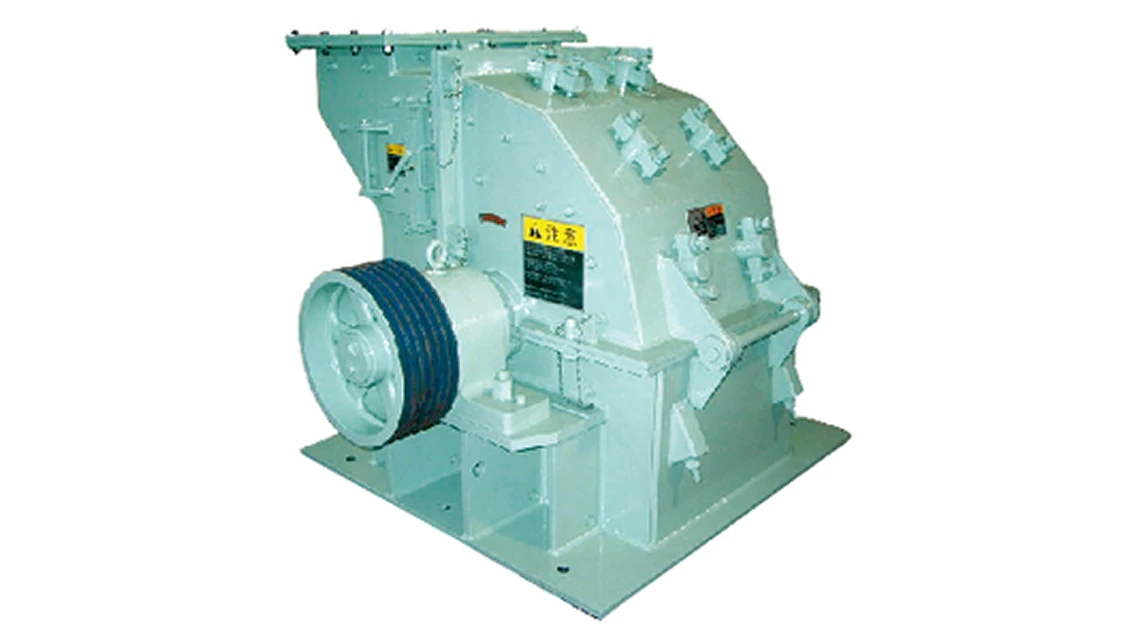

HS型ハンマクラッシャ
素形材エンジニアリング事業部
グレートバー付きハンマクラッシャ
本機は、充分な容積を有し、衝撃力を有効に利用して破砕が効果的におこなわれるように設計された破砕室と、破砕粒度を決定するグレートバーからなる衝撃式破砕機です。
製品の特長
希望破砕粒度を容易に確保
グレートバーを有しているため、投入原石の大きさや形状が破砕粒度へ与える影響が少ないです。希望する粒度を安定して確保できるため、常に均一で高品質な製品を供給可能です。
偏平の少ない粒形の良い製品
本機は衝撃破砕のため、他の圧縮破砕による機種と比較して、立方体の製品を得ることができます。
破砕比が大きい
他機種では破砕比3～8程度ですが、本機では20程度まで可能です。そのため、他機種では2段あるいは3段破砕を必要とする場合でも、本機では1段破砕で処理できます。
仕様

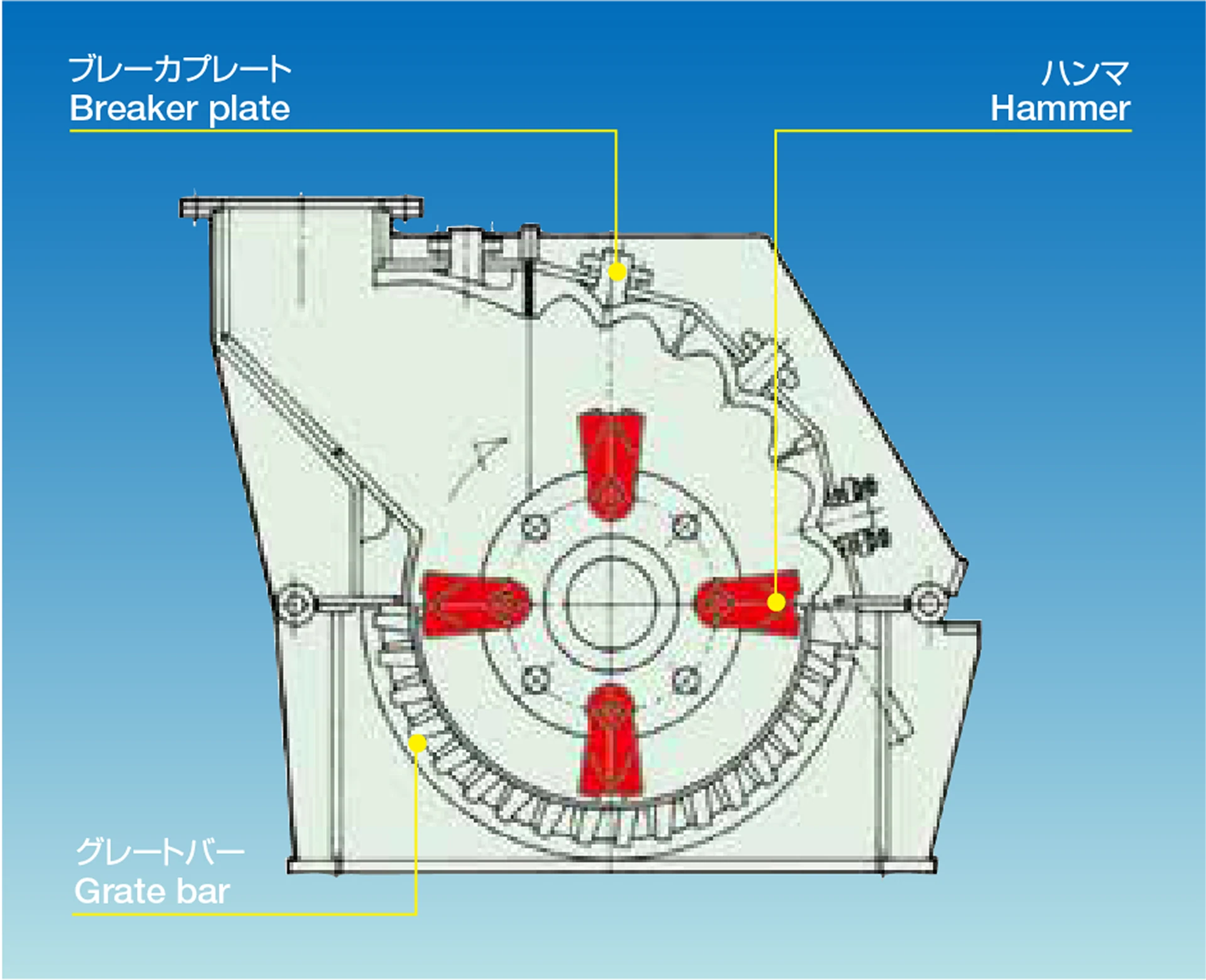

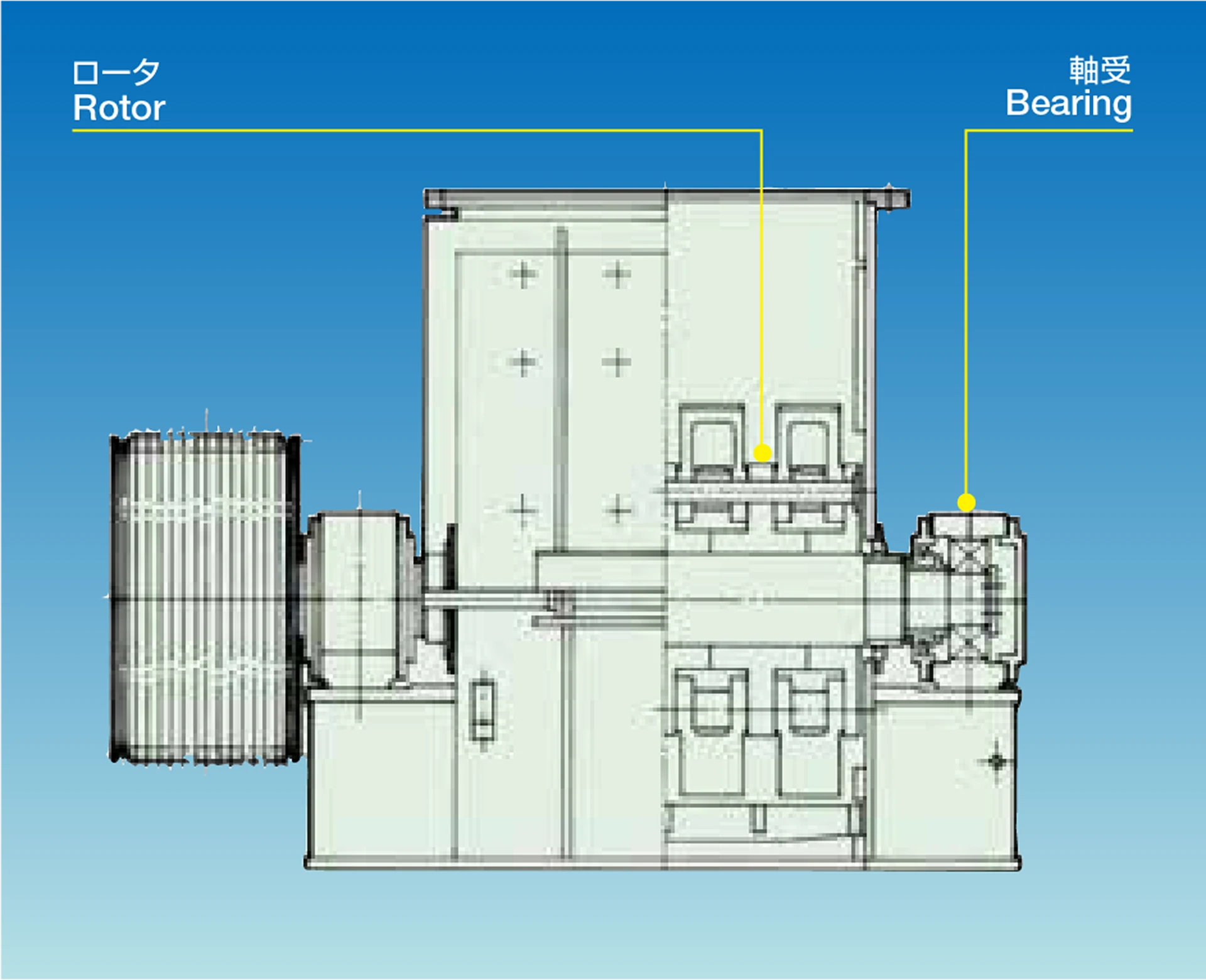

構成図
性能
能力表
| 型番 | 最大供給寸法 （mm） |
処理能力（T/H） | 電動機出力 （kW） |
本体寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| グレートバー間隙（mm） | 長さ | 幅 | 高さ | |||||||
| 3 | 6 | 12 | 25 | 50 | ||||||
| 1818 | 100×150 | 2 | 3 | 4.5 | 6 | 9 | 7.5～11 | 950 | 1070 | 800 |
| 2424 | 120×200 | 5 | 7 | 11 | 15 | 22 | 15～22 | 1250 | 1270 | 950 |
| 3024 | 150×250 | 9 | 12 | 18 | 25 | 35 | 22～37 | 1470 | 1460 | 1220 |
| 3624 | 170×300 | 12 | 17 | 25 | 35 | 50 | 37～55 | 1750 | 1560 | 1450 |
| 3636 | 170×300 | 20 | 25 | 40 | 55 | 80 | 55～90 | 1750 | 1890 | 1450 |
| 4236 | 200×350 | 25 | 35 | 55 | 75 | 110 | 75～130 | 2300 | 2300 | 1750 |
| 4248 | 200×350 | 35 | 50 | 75 | 105 | 145 | 110～160 | 2300 | 2600 | 1750 |
| 4848 | 220×400 | 45 | 65 | 100 | 135 | 190 | 160～220 | 2490 | 2850 | 2040 |
| 4860 | 220×400 | 55 | 80 | 125 | 170 | 240 | 200～280 | 2490 | 3150 | 2040 |
| 5460 | 250×450 | 70 | 105 | 160 | 220 | 310 | 260～375 | 2800 | 3200 | 2200 |
| 5472 | 250×450 | 80 | 125 | 195 | 265 | 370 | 300～400 | 2800 | 3500 | 2200 |
| 6072 | 300×500 | 100 | 155 | 240 | 330 | 460 | 375～530 | 3100 | 3600 | 2450 |
| 6084 | 300×500 | 120 | 185 | 285 | 390 | 550 | 475～630 | 3100 | 3900 | 2450 |
- 能力および所要動力は、処理物、供給および破砕粒度などにより異なりますが、上記能力は中硬質石灰石を破砕する場合の概略基準能力を示します。
活用事例
- セメント工場（石灰石・粘土・クリンカ・石膏などの破砕）
- 土木建設（コンクリート用骨材・道路用砂利の製造）
- ガラス、窯業（原石・カレット・古煉瓦などの破砕）
- 火力発電所・ガス工場（石炭の破砕）
