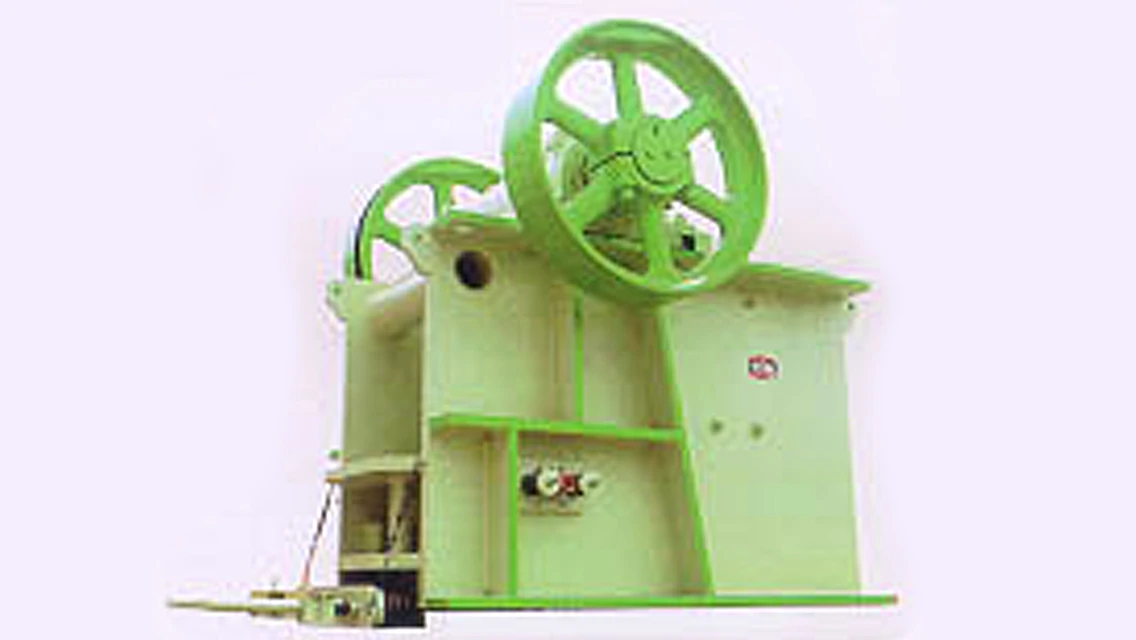

ジョークラッシャ

強靭で信頼性の高い一次破砕用クラッシャ

本機は最大供給塊寸法および処理量に優れ、主に発破原石などの一次破砕用に広く用いられる破砕機です。偏芯したシャフトが回転することにより、歯板が原料を噛み込むように動き、破砕することが可能です。

大きな破砕室と連続的な破砕を可能とする構造により、大塊を含んだ原料の大量破砕が可能です。また、出口間隙を調整することで、原料の破砕後の粒径や処理量を調整することができます。

シンプルかつ頑強な構造により納入後長きにわたり使用することが可能です。原料と接する破砕室は耐摩耗鋳物によって囲うことで本体の損耗を防ぎ、過剰な負荷が加わった場合にはトッグルプレートが座屈することで衝撃を逃がします。

型番	供給口幅×開（mm）	破砕能力（t/hr）										回転数（min^-1）	電動機（kW）
		出口間隙（mm）
		40	60	80	100	125	150	175	200	250	300

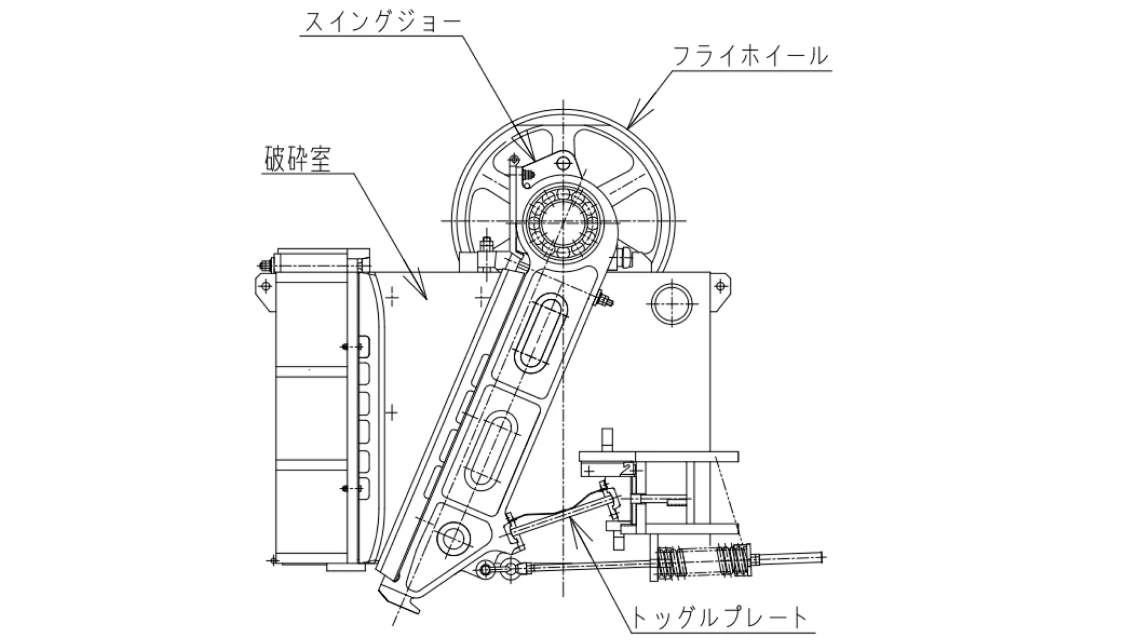

24155T	620×380	25	39	47	-	-	-	-	-	-	-	275	30
30185T	770×460	-	40	60	84	-	-	-	-	-	-	250	45
36245T	924×600	-	92	118	138	159	175	-	-	-	-	250	75
42305T	1080×750	-	-	157	185	217	244	264	-	-	-	250	95
48305T	1240×750	-	-	177	210	245	276	296	-	-	-	250	130
48425T	1240× 1050	-	-	-	-	284	329	363	398	443	-	225	130
60485T	1540×1200	-	-	-	-	349	408	457	500	567	613	200	190
72545T	1850×1350	-	-	-	-	-	477	542	603	697	767	180	220

型番	供給口幅×開（mm）	破碎能力（t/hr）										回転数（min^-1）	電動機（kW）
		出口間隙（mm）
		40	60	80	100	125	150	175	200	250	300

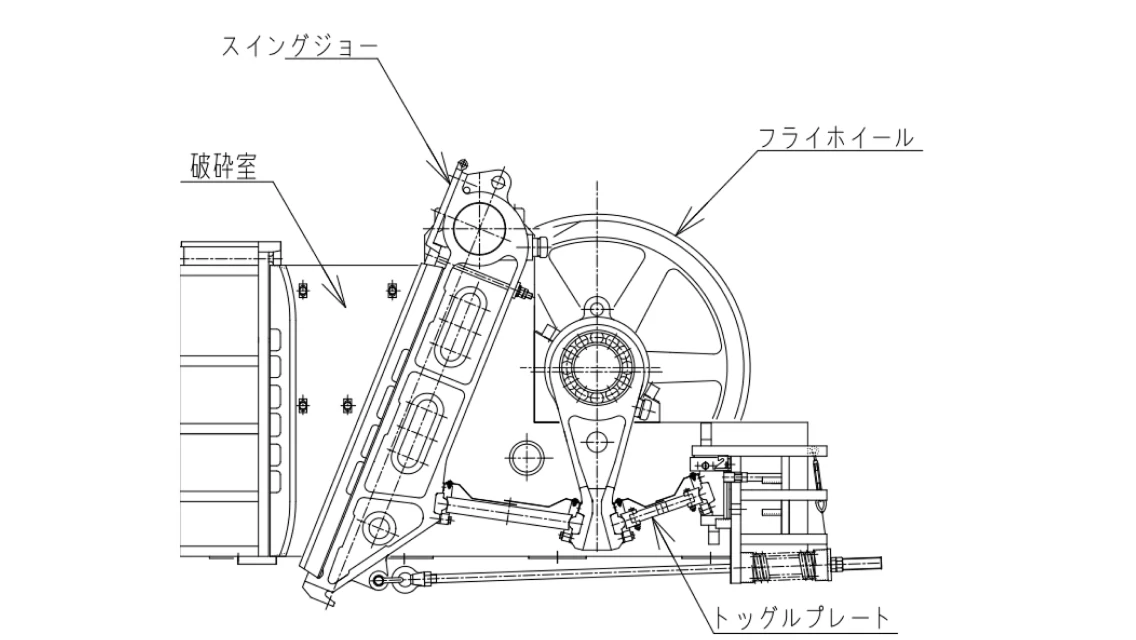

2415NC	620×380	33	46	47	-	-	-	-	-	-	-	250	30
3020NC	780×500	-	80	98	113	125	-	-	-	-	-	250	45
3624NC	930×600	-	100	125	148	168	181	-	-	-	-	225	75
4032NC	1,030×800	-	-	159	190	224	254	275	294	-	-	200	95
4842NC	1,240×1,050	-	-	-	-	303	350	386	420	467	-	190	130
6042NC	1,540× 1,050	-	-	-	-	378	438	482	525	583	-	190	170
6048NC	1,540×1,200	-	-	-	-	378	439	490	535	606	645	170	190
7254NC	1,850 X 1,350	-	-	-	-	-	502	568	623	713	782	150	220
