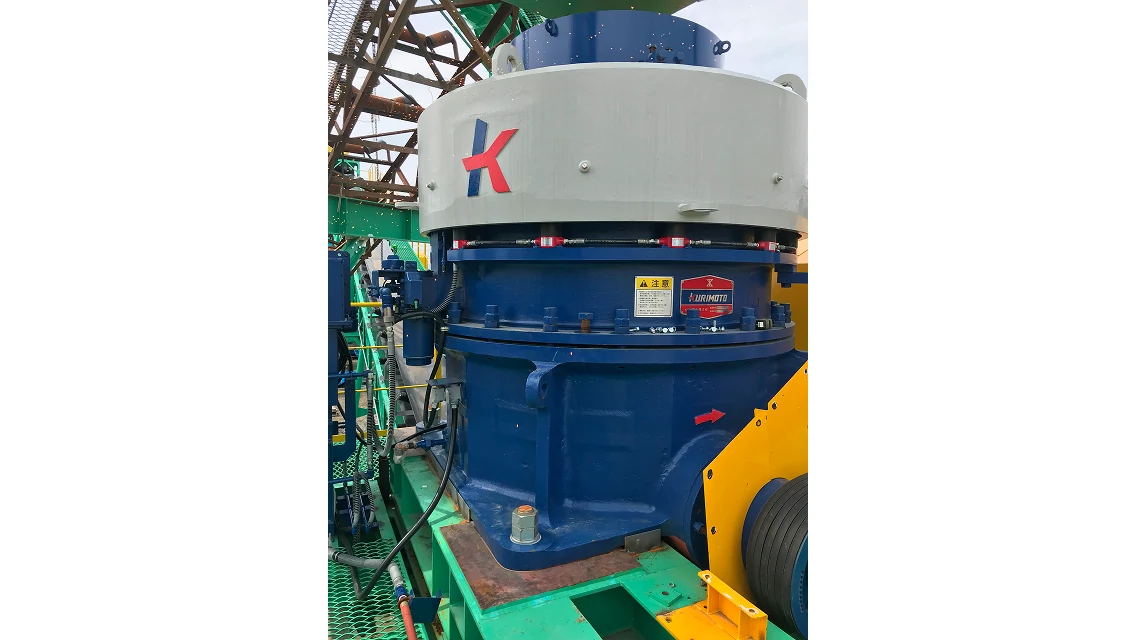

PREGE CONE
素形材エンジニアリング事業部
高い破砕性能と操作性により安定した操業を実現
確かな信頼と実績を誇り、ご好評いただいたコーンクラッシャの累計販売台数は1200台以上となり、今回新たなコーンクラッシャをラインナップに加えました。
"Progressive（進歩的な）""Prime（最良の）""Prestige（信望）"名付けてPREGE CONE（プレージコーン）
高い破砕性能と操作性により安定した操業を実現します。プレージコーンにより限りある資源から効率よく生産することで、生産性向上、プラント稼働時間の低減、省人省力化にも寄与します。
製品の特長
生産性の向上① 環状シリンダ機構の採用
- 当社のコア技術である環状シリンダ機構を採用することにより、油圧式の最大のメリットである破砕運転中にセット調整が可能です。
- 負荷運転中、環状シリンダ機構のピストンに相当するバウルが少しずつ自転することにより、バウルライナの変摩耗を低減します。
- 負荷率が低い場合など、バウルが自転しないことがあります。その場合は付属治具を用いてバウルを手動で回転する必要があります。
生産性の向上② 自動負荷調整システム制御盤（ATLAS）
- 油圧制御の特長を生かし運転時の負荷電流を監視することで状況に応じてセットを自動調整します。
小さなサイズで大きな能力
- 豊富なエキセンスローの組み合わせにより、能力範囲が広く、当社比で一回り小さな機種の選定が可能です。
（供給塊寸法によっては、選定できない場合があります） - 環状シリンダ機構によるバウル昇降式を採用することにより、機高を低く抑えています（当社比）。
メンテナンスの省力化
- ウェッジロック機構（特許出願中）採用により破砕運転中のバウルの揺動を低減し、シリンダ面を保護します。
- 信頼性の高いスパイラルベベルギアによる横軸駆動方式を採用しています。
- ライナの交換頻度が高い場合、オプションで極厚ライナの取り付けも可能です。
シンプルな制御・自動管理
性能
PREGEコーン能力表
| サイズ | 供給口寸法 （mm） |
供給塊寸法 （mm） |
セット：C.S.S（mm）／能力（T/H） | 電動機 （kW） |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | ||||
| PR-1F | 75 | 50×65×100 | 71-114 | 75-121 | 80-127 | 88-141 | 100-161 | - | - | - | - | - | 110-160 |
| PR-1M | 125 | 80×110×160 | - | 80-127 | 84-134 | 96-154 | 105-167 | 117-187 | - | - | - | - | |
| PR-1C | 175 | 110×150×220 | - | - | 92-147 | 100-161 | 113-181 | 126-201 | - | - | - | - | |
| PR-2F | 75 | 55×75×110 | 100-162 | 125-202 | 134-215 | 146-236 | 159-256 | - | - | - | - | - | 160-250 |
| PR-2M | 125 | 85×115×170 | - | - | 142-229 | 154-249 | 167-269 | 184-296 | 200-323 | - | - | - | |
| PR-2C | 200 | 125×170×250 | - | - | - | 167-269 | 179-290 | 196-316 | 213-343 | - | - | - | |
| PR-3F | 100 | 70×90×140 | - | 156-248 | 194-308 | 211-335 | 228-362 | 249-395 | - | - | - | - | 250-355 |
| PR-3MF | 150 | 100×135×200 | - | - | - | 224-355 | 245-388 | 262-415 | 283-449 | 304-482 | - | - | |
| PR-3MC | 200 | 130×175×260 | - | - | - | - | 253-402 | 275-435 | 296-469 | 317-502 | - | - | |
| PR-3C | 250 | 160×220×320 | - | - | - | - | 262-415 | 283-449 | 304-482 | 325-516 | 351-556 | - | |
- 能力はセット以上の大きさの見掛比重1.6の中硬質岩石を連続均等供給した場合で示しています。
- 処理物性状、水分によっては使用できる最小セットが異なります。
- 電動機（kW）は処理物により変更する場合があります。
活用事例
- 1次クラッシャ破砕物の破砕（2次破砕）
- 2次クラッシャ破砕物の破砕（3次破砕）
経済産業省 省エネ補助金の補助対象設備に採択
PREGE CONEは経済産業省が実施している省エネ補助金である「省エネルギー投資促進支援事業」および「省エネルギー投資促進・需要構造転換支援事業」の補助対象設備として登録されています。お客様に最適な補助金をご提案させていただきます。
