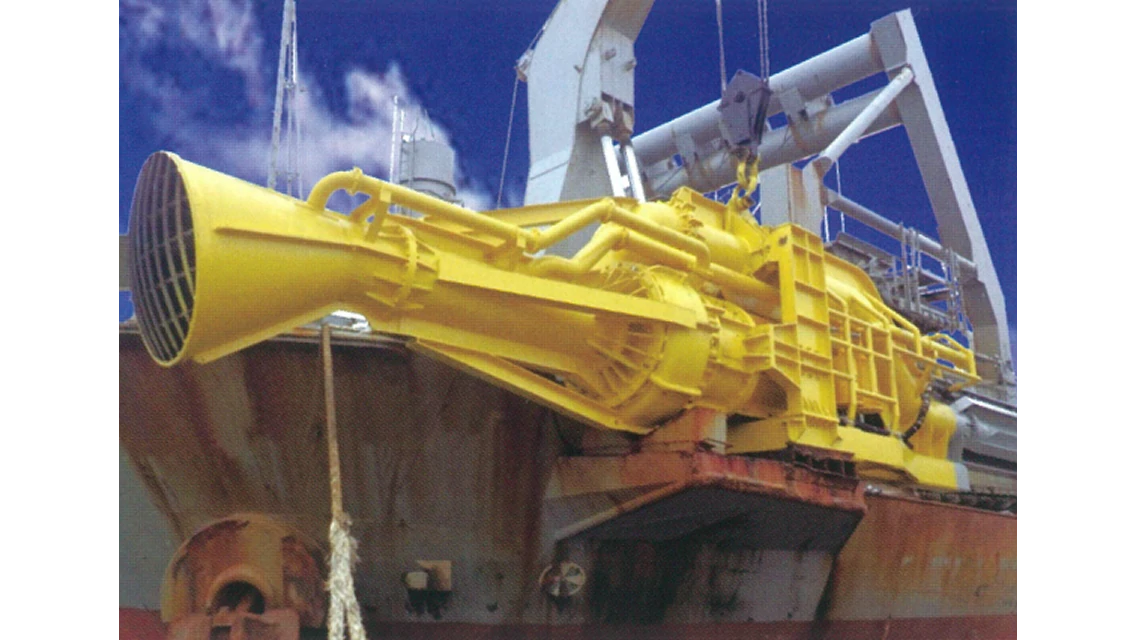

水中サンドポンプ
素形材エンジニアリング事業部
高深度海域での骨材資源の採取に威力を発揮します
コンクリート用骨材である海砂採取に用いられるポンプであり、最大水深80～90ｍ程度までの採取が可能です。名前の通り電動機とポンプを水中に沈めて運転します。
製品の特長
高深度骨材採取ポンプ
100mを越える高深度の海中より骨材を採取します。
接液部には特殊耐摩耗鋳物を採用
栗本製の耐摩耗鋳物をケーシング・インペラー他に採用しています。
信頼性の高い電動機機構
電動機の軸封部は特殊超硬ダブルメカニカルシールと優れた均圧装置の組合せによる信頼性の高い構造です。
仕様

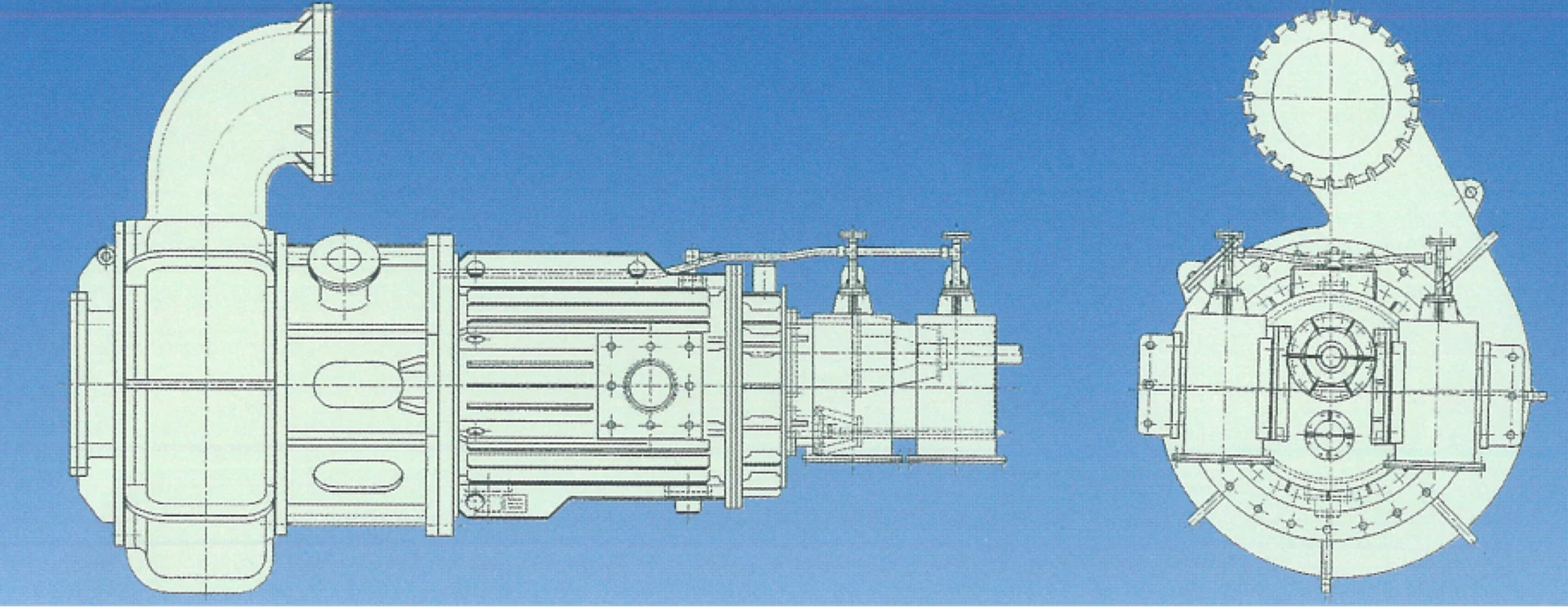

構成図
- ポンプ配管系・駆動系のエンジニアリングもおこないます。
- 標準機種以外の設計・製作もおこないます。
全体図
性能
| ポンプ機種 | 配管径 （inch） |
揚水量 （m3/min） |
全揚程 （m） |
電動機 （kW） |
回転数 （min-1） |
質量 （t） |
適用発電機容量 （kVA） |
|---|---|---|---|---|---|---|---|
| KSP-550ESP | 20 | 2900〜3900 | 19〜30 | 400 | 590 | 14 | 800 |
| KSP-800ESP | 22 | 4500〜5700 | 23〜30 | 600 | 505 | 17 | 1300 |
| KSP-950ESP | 24 | 5400〜6500 | 22〜30 | 700 | 505 | 19 | 1500 |
| KSP-1250ESP | 26 | 7000〜8000 | 27〜30 | 900 | 440 | 25 | 2000 |
| KSP-1500ESP | 26 | 7200〜9000 | 30〜40 | 1100 | 440 | 29 | 2400 |
活用事例
- 海砂採取
- 水中サンドポンプ
- 耐摩耗ポンプ
