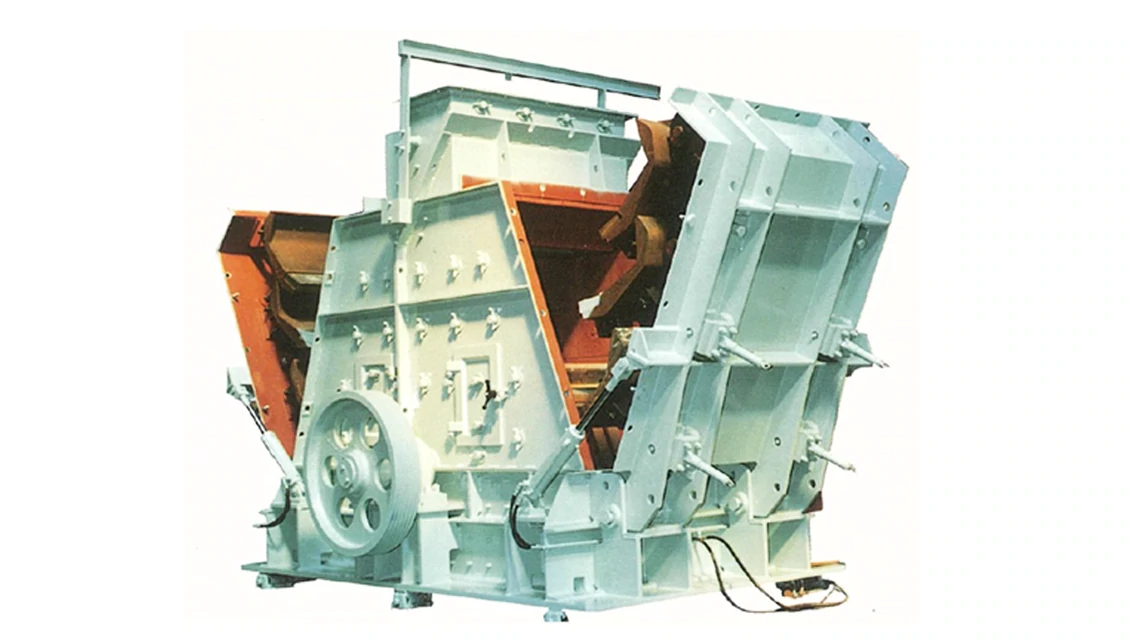

トリプルウェーブ
素形材エンジニアリング事業部
1台2役の欲張り性能
「砕く」と「磨く」を兼ね備えた多機能インパクトクラッシャー。リバーシブル構造により消耗品寿命を大幅に延長し、高い破砕効率と安定した粒度を実現します。メンテナンス性にも優れ、幅広い現場で活躍します。
製品の特長
リバーシブル構造で長寿命
リバーシブル型のため、消耗品の稼働時間は片面型の約2倍になります。主要消耗品には耐摩耗材を採用しています。

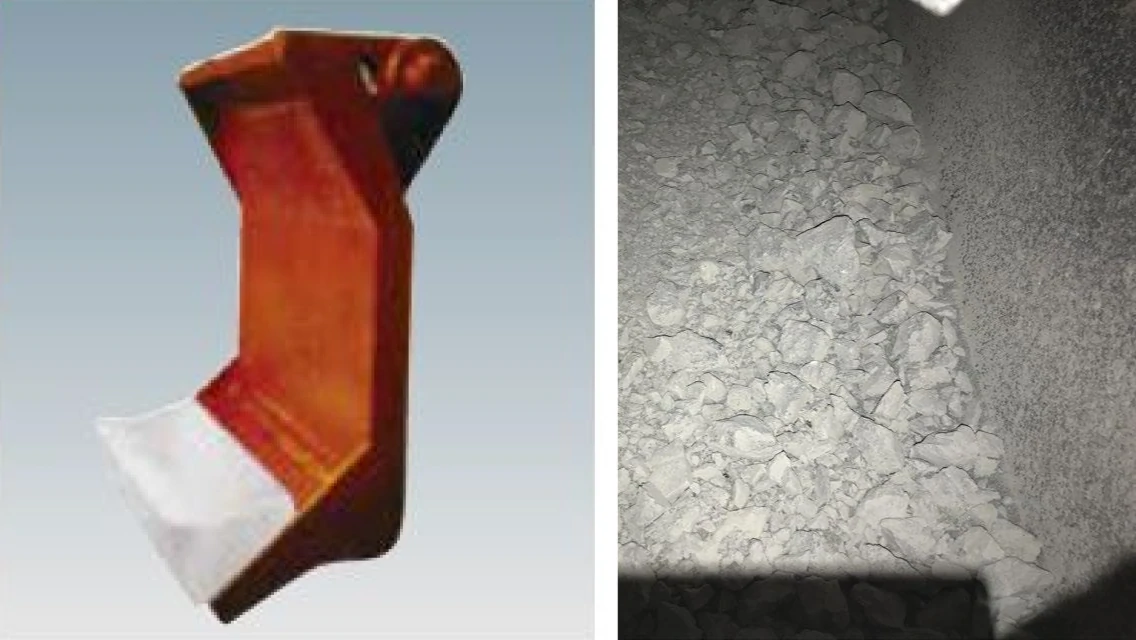

ストーンボックス
破砕物を相互に繰り返し衝突させ、尖った角を取り去ります。この整粒作業により粒形判定実積率を向上させ、高付加価値骨材を生産します。セルフライニングのため、ストーンボックス本体の摩耗は微量です。
メンテナンスが容易
ハンマはボルトレス差込み式で交換が容易。フレーム上部にチェーンブロックを取付可能な吊込ビームを設置しているため、ハンマの取替反転が小労力、短時間でおこなえます。
仕様

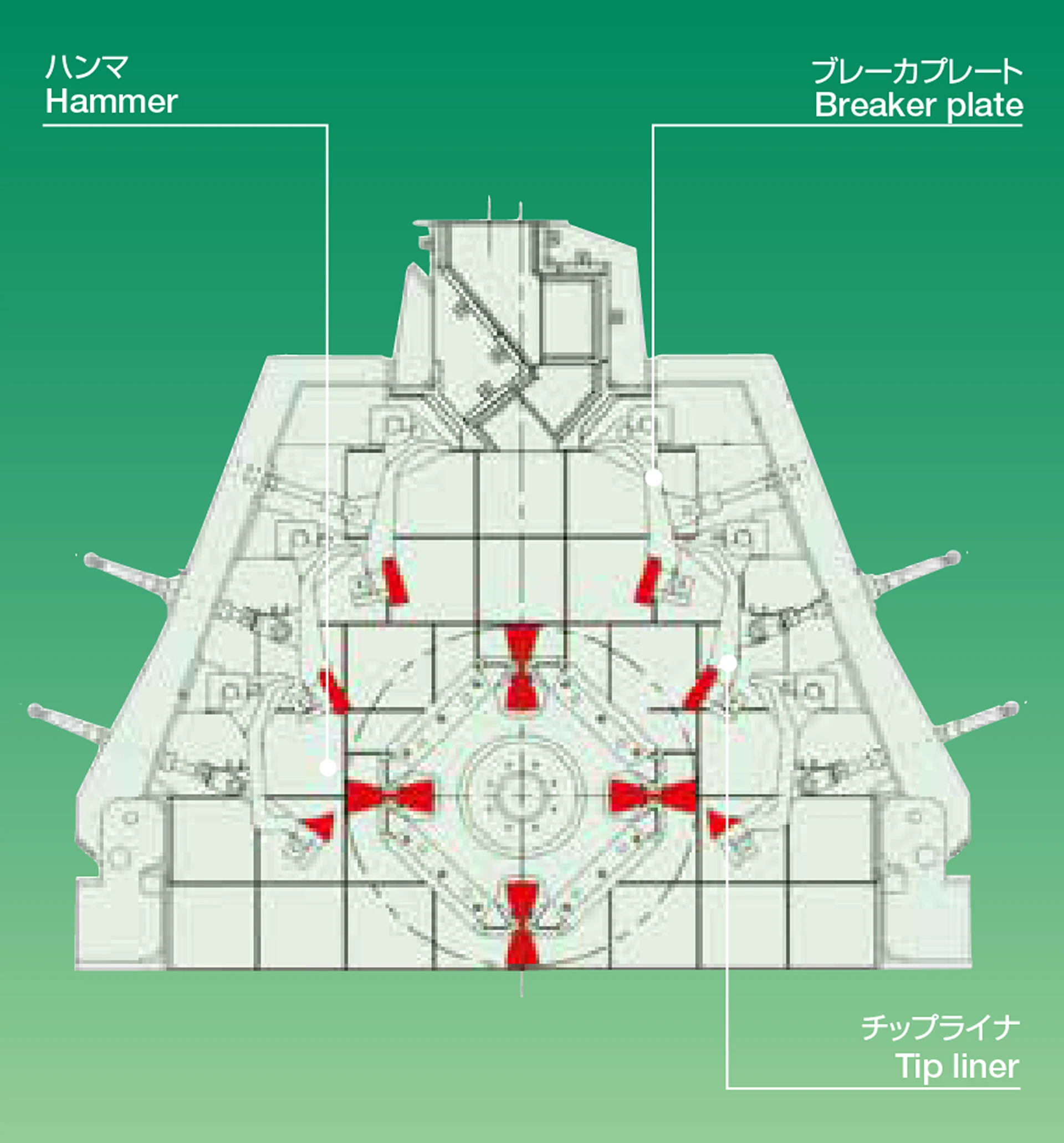

構成図
新開発ストーンボックス
破砕物を相互に繰り返し衝突させ尖った角を取り去ります。この整粒作業により、粒形判定実積率をアップさせ高付加価値骨材を生産します。
- セルフライニングのため、ストーンボックス本体の摩耗は微量。
性能
能力表
| 型番 | ロータ寸法 | 全通量（t/h） | 電動機 （kW×P） |
||
|---|---|---|---|---|---|
| ロータ周速（m/s） | |||||
| 21 | 25 | 30 | |||
| TW7/700 | 1050Φ×700w | 55～60 | 50～55 | 45～50 | 45～55×6 |
| TW7/1050 | 1050Φ×1050w | 75～85 | 70～80 | 65～75 | 75～90×6 |
| TW9/1050 | 1400Φ×1050w | 135～150 | 130～145 | 115～130 | 90～110×8 |
| TW9/1400 | 1400Φ×1400w | 180～200 | 170～190 | 150～170 | 110～130×8 |
| TW11/1400 | 1650Φ×1400w | 255～275 | 240～265 | 210～240 | 150～170×8 |
| TW11/1750 | 1650Φ×1750w | 320～345 | 300～330 | 265～300 | 190～220×8 |
- 処理量は原石の種類、供給サイズにより異なります。
- 上記表は供給サイズ100mm以下の安山岩程度の破砕能力を示します。
