スフェリカルバルブ
バルブシステム事業部
水力発電設備用 スフェリカルバルブ

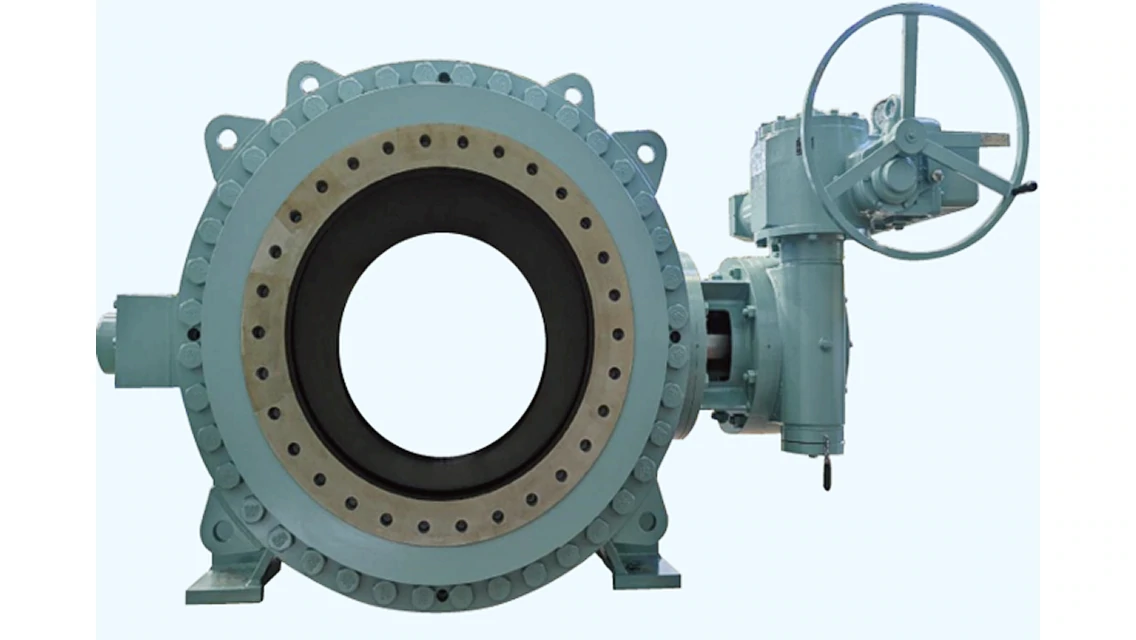

水力発電設備の水車入口弁として高落差用の場合に使用されています。球形の弁箱と円筒形の弁体構造です。
製品の特長
発電効率の向上
円筒形の弁体構造のため、全開時の圧力損失はバタフライ弁やバイプレーンバルブと比較して相当小さいため発電効率が向上します。
保守の省力化
偏心構造であるため弁箱シートを稼働する必要がなくなり、保守の省力化が可能です。
仕様
主仕様
| 形式 | BT-SH形 |
|---|---|
| 呼び径 | 400～1800mm |
| 設計圧力 | 500m以下 |
| 流速 | 10m/s以下 |
| 流体 | 河川水、ダム水 |
| 操作 | 手動・電動・油圧 |
- 呼び径、設計圧力条件により製作可否を検討します。
また上記記載以外の呼び径、設計圧力についてもお問い合わせください。 - 偏心構造であるため、弁箱シートを稼働する必要がなくなり、構造の簡素化、保守の省略化が可能です。
主要部標準材質
| 弁箱 | SS400、SM400、SCW450 |
|---|---|
| 弁体 | SS400、SM400、SCW450 |
| 弁棒 | SUS420J2、SUS403 |
| 弁箱シート | ステライト |
| 弁体シート | SUS304 |
- 弁体シートは条件によりゴムシートも対応可能です。また、上記記載以外の材質についてはお問い合わせください。

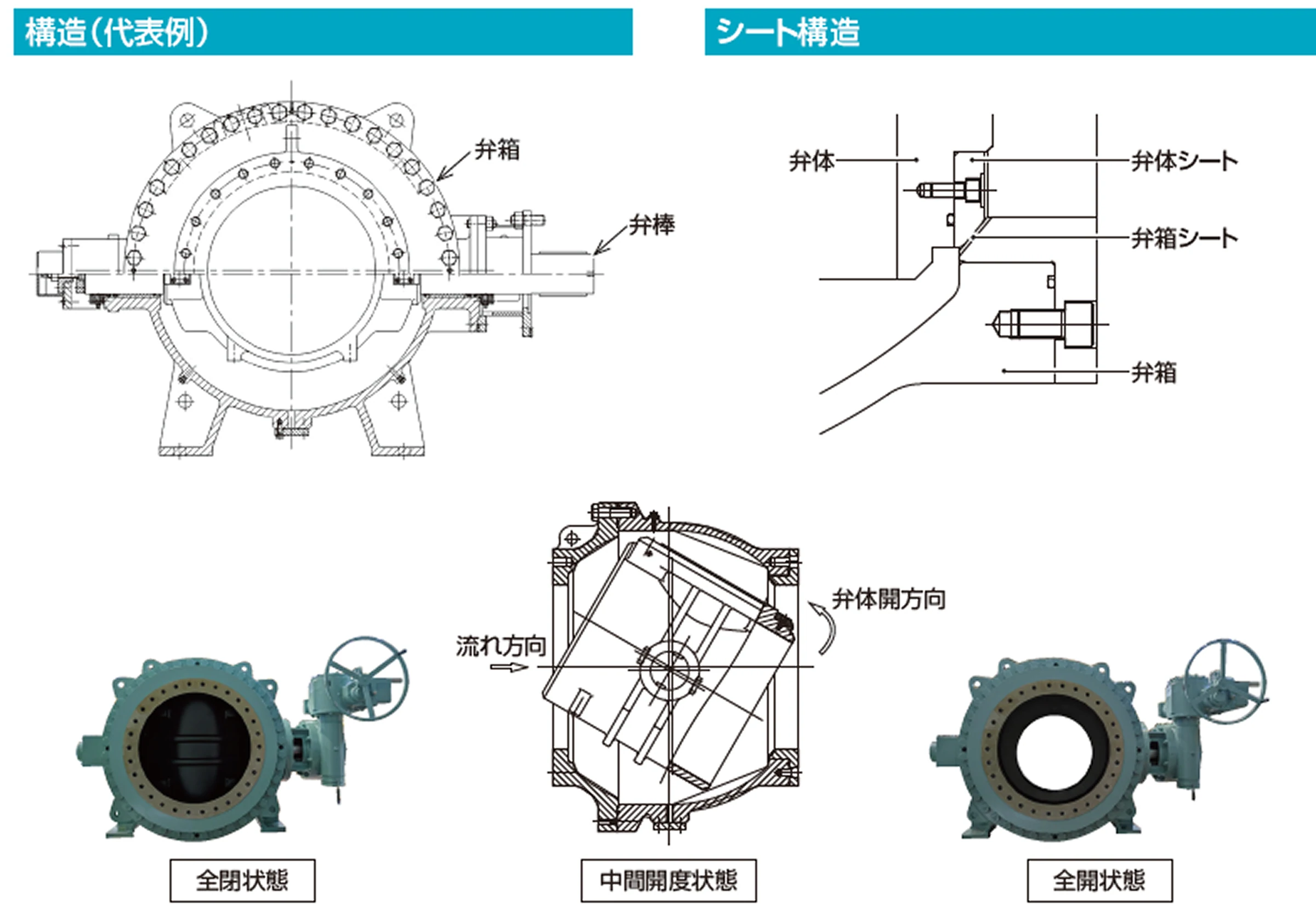

構造
