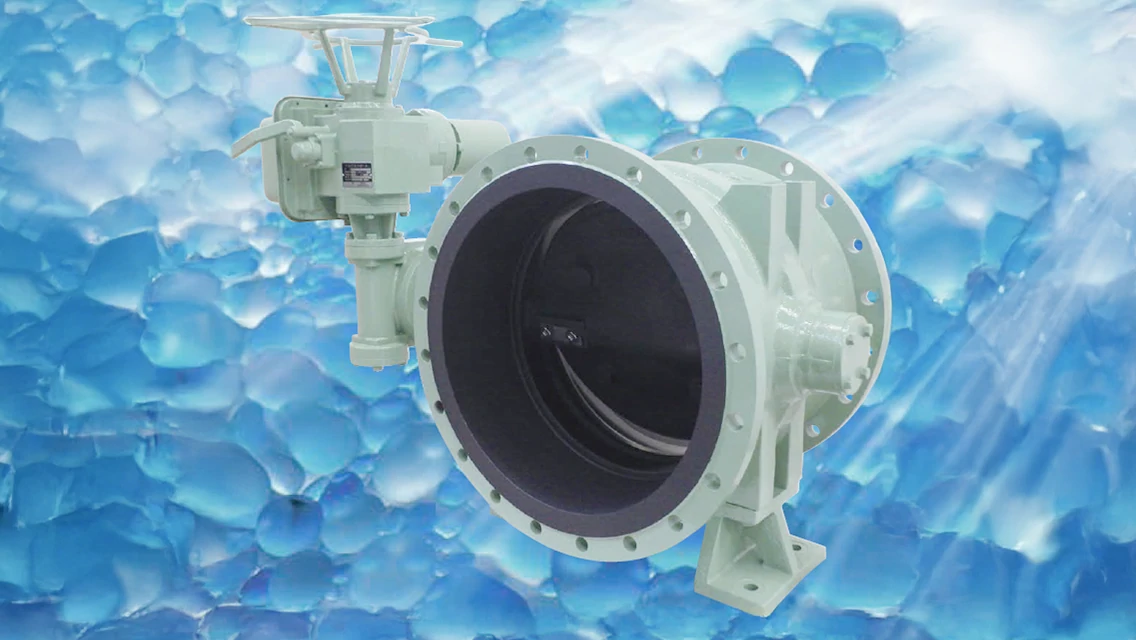

水道用バタフライ弁
バルブシステム事業部
新しい時代の要請に応えるクリモトバタフライ弁
制御用および遮断用として広く使用されています。耐震継ぎ手型や初期通水型、流量調整型、緊急遮断型などがあり、用途に合わせてご活用いただけます。
製品の特長
JWWA B 138 規格品
基本性能はJWWA B 138規格と同一であり、良好な止水性能を実現しています。
長期使用にも止水性能を保持
弁箱内部には特殊ゴムを装着し、弁体のゴムに接触する部分には工業用クロームメッキを施してあり、軸受け部はオイルレスベアリングを用い、また止水性に優れ、機能を長期間保持します。
操作が容易な手動・電動用開閉装置
開閉装置内部はグリース潤滑とし、回転部にはパッキンを入れて油漏れ並びに塵埃の混入を防止する構造となっています。
仕様
基本仕様は、JWWA B 138（水道用バタフライ弁）によります。
形式・種類
| 形式 | 構造 | 呼び径（mm） |
|---|---|---|
| BT-B | ゴムライニング型 | 200～350 |
| BT-Z | ラバーシート焼付型 | 400～1000 |
| BT-D | ラバーシート取付型 | 1100～1500 |
- 呼び径1600mm以上も製作可能です。
| 種類 | 呼び圧力 MPa |
使用圧力 MPa |
最高許容圧力 MPa |
全閉時の最大差圧 MPa |
最高流速 m/s |
|
|---|---|---|---|---|---|---|
| 1種 | A | 4.5K | 0.45 | 1.0 | 0.45 | 3 |
| B | 6 | |||||
| 2種 | A | 7.5K | 0.75 | 1.3 | 0.75 | 3 |
| B | 6 | |||||
| 3種 | A | 10K | 1.0 | 1.4 | 1.0 | 3 |
| B | 6 | |||||
水圧試験
| 呼び径（mm） | 弁箱耐圧試験 MPa | ||
|---|---|---|---|
| 1種 | 2種 | 3種 | |
| 200～350 | 1.4 | 1.75 | 2.3 |
| 400～1500 | 1.05 | 1.4 | 2.1 |
| 呼び径（mm） | 弁座漏れ試験 MPa | ||
|---|---|---|---|
| 1種 | 2種 | 3種 | |
| 200～1500 | 0.45 | 0.75 | 1.0 |
適用流体
水道水、工業用水、下水、農水
フランジ寸法
1種・2種：JWWA B 138（7.5K）
3種：JWWA B 138（10K）
面間寸法
JWWA B 138
操作
手動（キャップ、丸ハンドル）、電動、油圧・空気圧
塗装
内面：エポキシ粉体塗装（グレー）
外面：エポキシ樹脂塗装、仕上色 ご指定色
