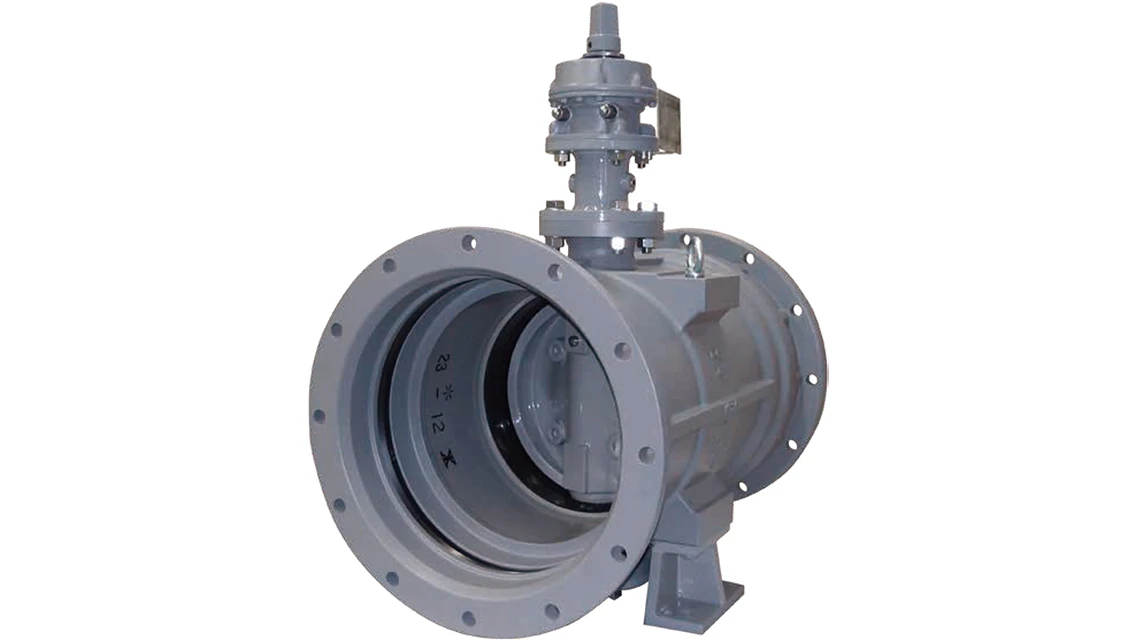

初期通水バタフライ弁
バルブシステム事業部
初期通水時に更なる安全・安定・安心を

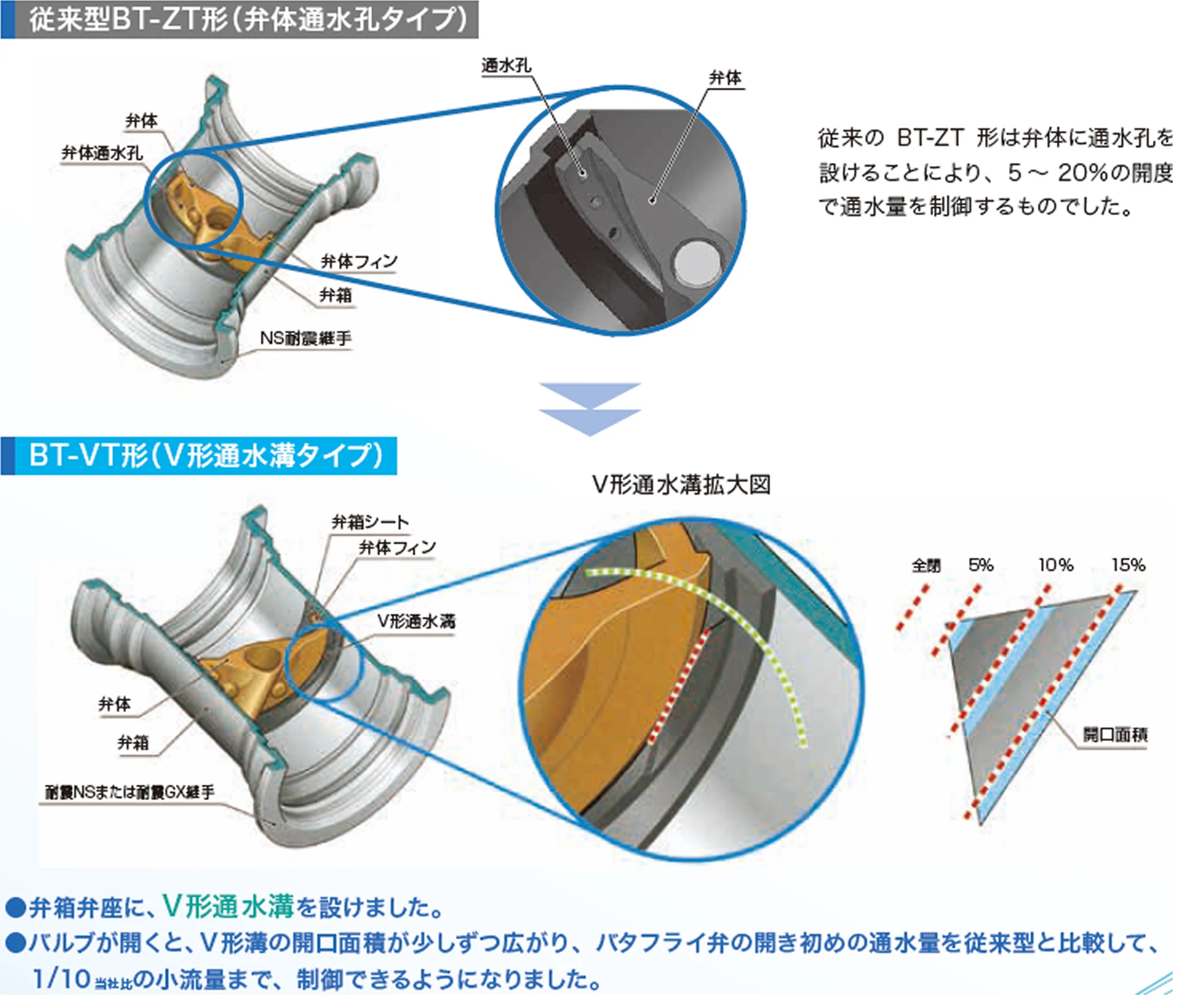

弁箱弁座にV形通水溝を設けました。これによりバルブが開くとV形溝の開口面積が少しずつ広がり、バタフライ弁の開き初めの通水量を従来型と比較して1/10（当社比）の小流量まで制御できるようになりました。
製品の特長
優れた通水性能
弁箱弁座にV形通水溝を採用することで従来型と比較し、1/10（当社比）の通水量を制御することが可能になります。また弁体通水孔タイプと比較して通水時の弁開度範囲が1.5倍（当社比）になりました。より安全な通水作業を実現します。
コスト低減を実現
初期通水機能付きバタフライ弁はバイパス配管、バイパス弁が不要です。弁室はコンパクト化が可能であるため施工費の低減が実現できます。初期通水時の難しいバタフライ弁の操作、開度調整が容易で、通水および流量調整のコントロールも時短操作を可能にしています。
優れたメンテナンス性能
弁体固定用ピンをセットすると弁体が固定されるので、操作機を交換する際に管路を断水することなく作業することができます（弁体固定用ピンはオプションとなります）。
仕様
標準仕様
| 形式 | BT-VT（GX継手） |
|---|---|
| 適用流体 | 水道水、工業用水、農業用水 |
| 呼び径 | 300～450mm |
| 呼び圧力 | 3種（10K）、4種（16K） |
| 塗装 | 内面：エポキシ樹脂粉体塗装 外面：耐食亜鉛系塗装 |
| 主要部材質 | 弁箱 | FCD450-10 |
|---|---|---|
| 弁体 | FCD450-10 | |
| 弁棒 | SUS420J2（3種）、SUS630（4種） | |
| 弁箱弁座 | 耐塩素 EPDM | |
| 弁体弁座 | 工業用クロムめっき |
種類
| 種類 | 呼び圧力 | 使用圧力 MPa |
最高許容圧力 MPa |
全閉時の最大差圧 MPa |
最高流速 m/s |
|
|---|---|---|---|---|---|---|
| 3種 | A | 10K | 1.0 | 1.4 | 1.0 | 3 |
| B | 6 | |||||
| 4種 | A | 16K | 1.6 | 2.2 | 1.6 | 3 |
| B | 6 | |||||
水圧試験
| 呼び径 （mm） |
弁箱耐圧試験 MPa | |
|---|---|---|
| 3種 | 4種 | |
| 300、350 | 2.3 | 2.4 |
| 400、450 | 2.1 | 2.4 |
| 呼び径 （mm） |
弁座漏れ試験 MPa | |
|---|---|---|
| 3種 | 4種 | |
| 300～450 | 1.0 | 1.6 |
構造
