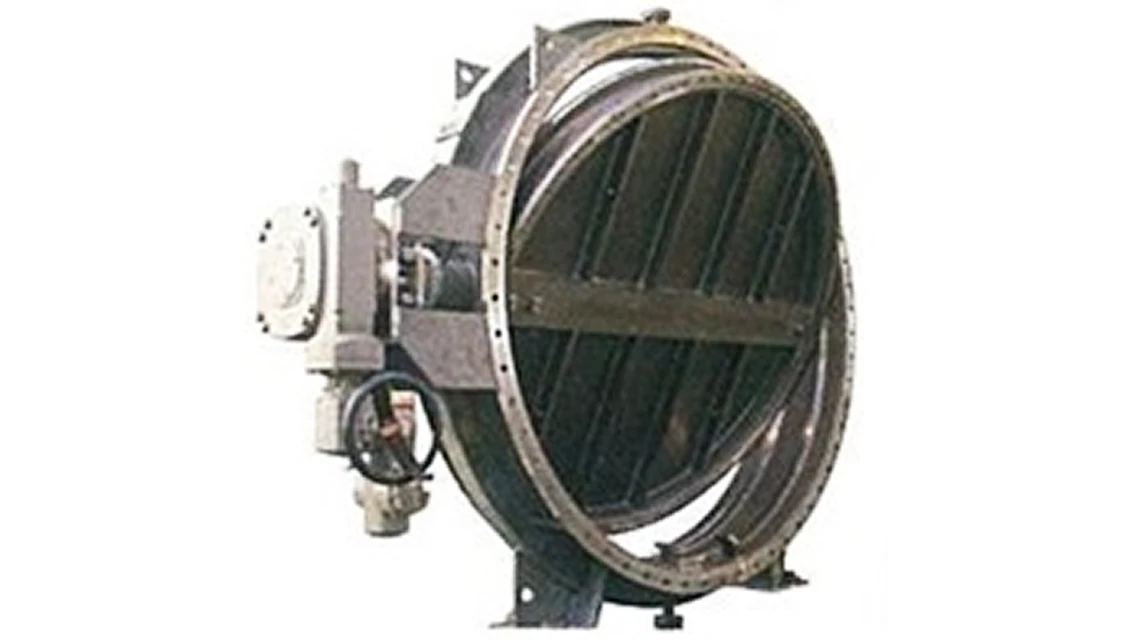

ガス遮断用バタフライ弁
バルブシステム事業部
優れた気密性、多様なバリエーション
本弁は低圧ガス遮断専用に設計、製作されたバタフライ弁です。
製品の特長
軽量でコンパクト
本弁は低圧ガス遮断専用に設計、製作されたバタフライ弁です。従来のガス遮断用仕切弁に比べて軽量でコンパクトであるため、据付作業が容易です。また付帯する配管架台などの簡素化も可能です。
優れた気密性
弁体弁座はゴム材料の表面にテフロンフィルムを加硫接着しており、接着強度が高くはがれることはありません。また、低摩擦なため操作力を低減させ耐久性にも優れています。ゴム材料はガスの種類によって適切な材料を使用しています。
多様なバリエーション
酸素用などガスの種類に合わせて接ガス部材をステンレス鋼などに変更できます。またダストやタール含有量が多いCOG用途にスチームジャケットや水洗浄装置を設けることが可能です。また弁座を二重にし、水封により完全なガス遮断を可能とした水封式も製作可能です。
仕様
| 項目 | 仕様 |
|---|---|
| 形式 | 二次偏芯型バタフライ弁 *1 |
| 呼び径 | Φ200～Φ5000 *2 |
| 圧力 | 0.05MPa（G） |
| 開閉時差圧 | 0.03MPa（G）以下 |
| 温度 | 常温～200℃ *3 |
| 流体 | BFG、COG、LDG、空気など *4 |
| 耐圧試験 | （常温空気） 0.2MPa（G） |
| 項目 | 仕様 |
|---|---|
| 漏れ試験 | （常温空気）最高使用圧力と同じ |
| フランジ | JIS、ISO、ANSI、DINなど |
| 面間 | 呼び径により異なります |
| 操作 | 手動、電動、油圧、空圧 *5 |
| 塗装 | エポキシ系塗装（その他の塗装も可能） |
- 流れは両方向可能ですが、全閉時の気密性は正方向のみとなります。背圧方向の気密性を要求される場合は、一次偏芯構造となります。
- 本弁は個別用途に合わせたカスタムメイドを主体としていますので、個別仕様に合致した製品を設計製作します。
製作可能な最大呼び径についてはお問い合わせください。 - 常用ガス温度150℃以上の場合、弁箱側にテフロン弁座を設け、また二次（BT-J形）の仕様になります。本型式の最大製作呼び径についてはお問い合わせください。
- 全開位置では弁体弁座が常に流体に触れるため塵埃が多いガスには適しません（ガス洗浄装置通過後のガスの目安含量:10mg/Nm³以下）。
- 電気品は耐圧防爆仕様も可能です。また、機械式バネによる単作動式およびアキュームレータを用いた特殊操作も可能です。
- 相フランジ、ボルト、ナット、ガスケットなどの接合部品も製作します。

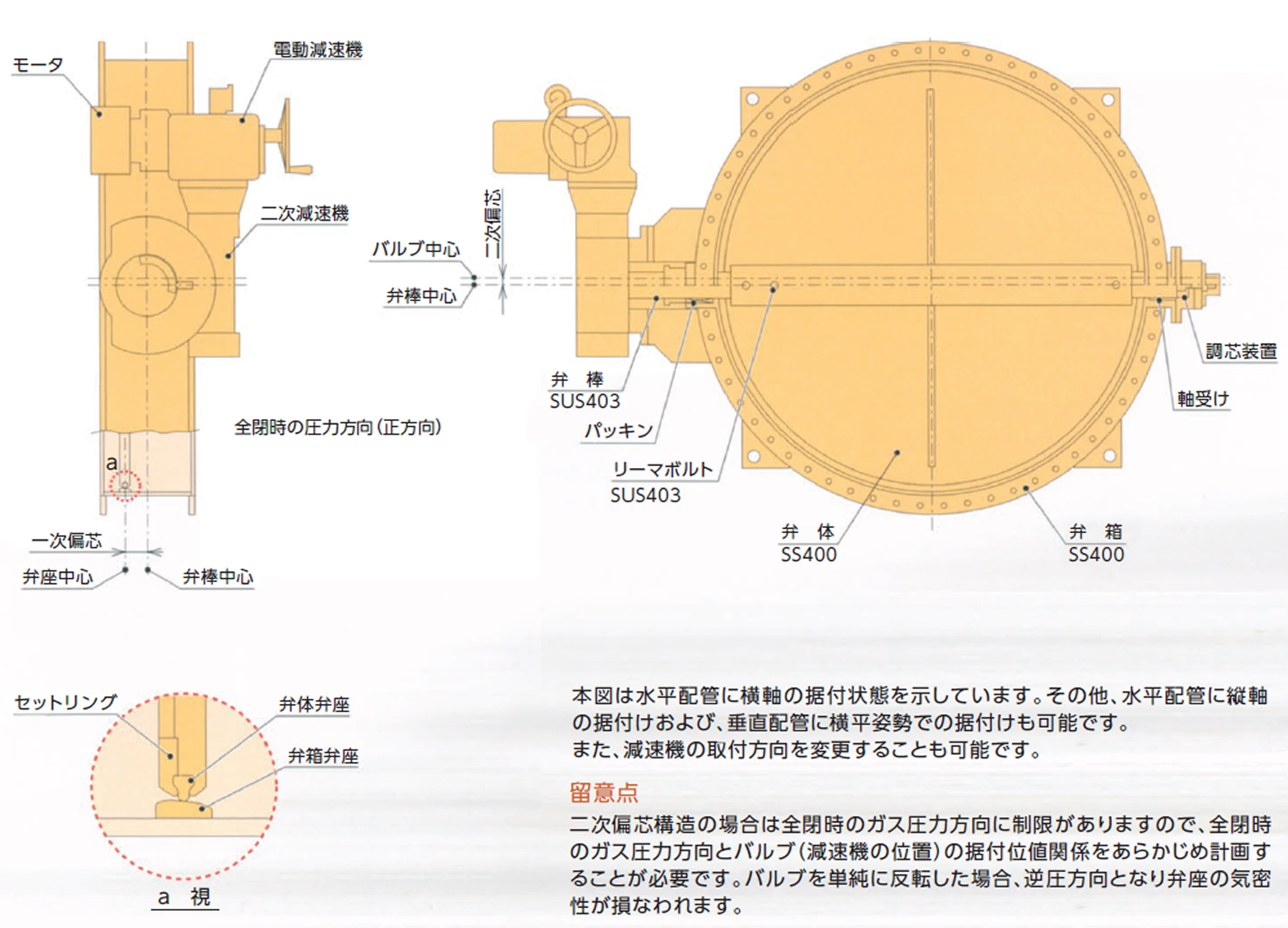

構造
