完全ガス遮断用 水封式バタフライ弁
バルブシステム事業部
厳しい環境・要求に耐えぬく、
水封式バタフライ弁

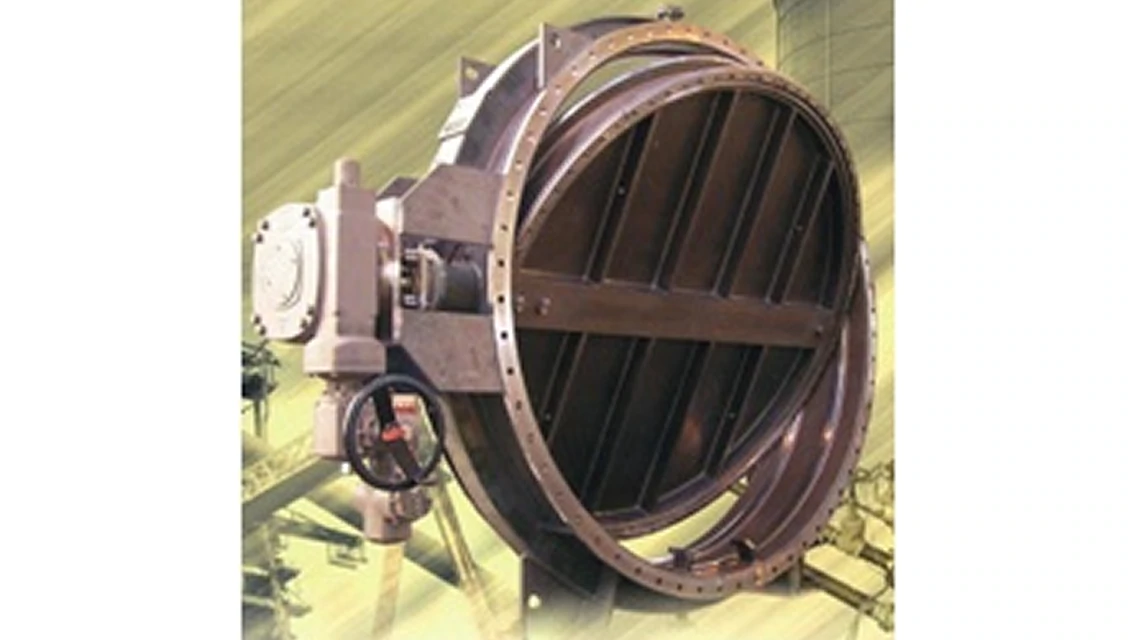

本弁はガス遮断専用に設計、製作された水封式バタフライ弁です。
製品の特長
軽量でコンパクト

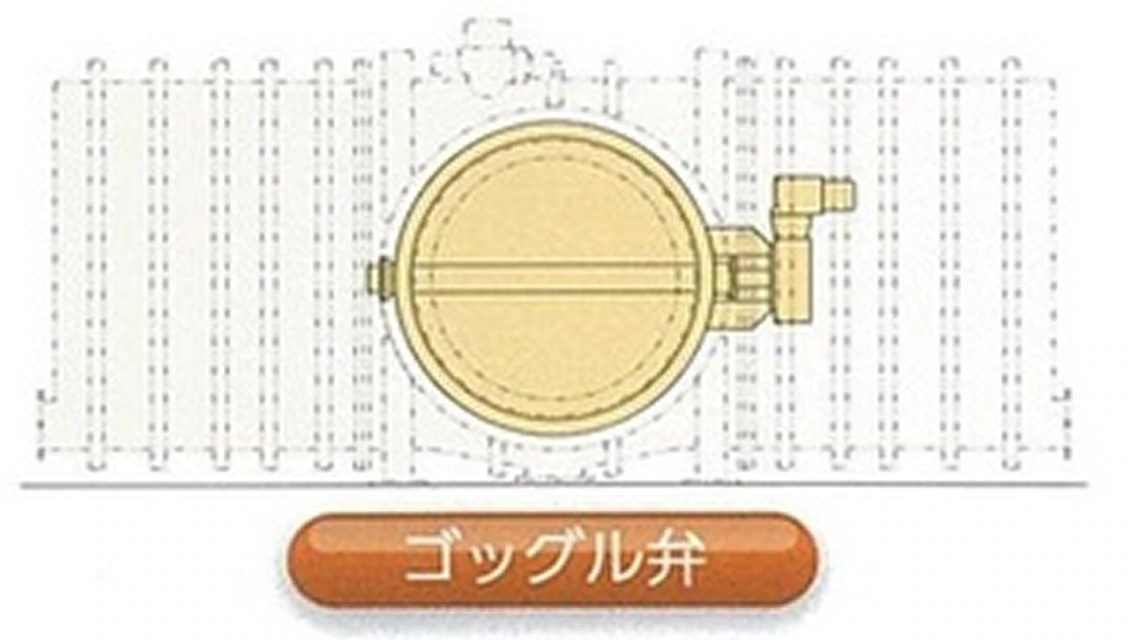

高炉ガスなどの完全遮断に使用されてきた従来のゴッグル弁やロータリ型水封弁、U字型水封配管装置に比べて軽量でコンパクトなので、運搬、据付作業が簡単です。また付帯配管や架台もシンプルになります。
優れた信頼性
本体の可動部は構造が単純で、作動に高い信頼性があります。弁体弁座はテフロンフィルムを焼き付けたゴムを使用しており、耐久性に優れています。またバルブを配管したまま取替えが可能です。
少ない水封水量
水封水は弁体外周部のチャンバおよび水封ドラムに導入されます。これらの容積は従来のU字型水封配管装置に比べて小さいため、必要水量も少なくて済みます。
仕様
| 項目 | 仕様 |
|---|---|
| 形式 | BT－EW形水封式バタフライ弁 |
| 呼び径 | Φ800～Φ5000 |
| 圧力 | 0.05MPa |
| 流体 | BFG、COG、LDGなど |
| 耐圧試験 | （常温空気）0.2MPa（G） |
| 漏れ試験 | （水）水封圧力を水封部に加圧 |
| フランジ | JIS、ISO、ANSI、DINなど |
| 面間寸法 | 呼び径により異なります |
| 操作 | 手動、電動、油圧、空圧など |
| 塗装 | エポキシ系塗装など |
| 付属品（オプション） | 操作盤、水封機器類、水封ドラム |
- 上記の表は標準的な仕様を示します。
- 全開位置では弁体弁座が常に流体のガスに触れるため塵埃が多いガスには適しません。
ガス洗浄装置通過後のガスの目安含塵量:10mg/Nm3以下 - 呼び径が、概ね3500以上は陸送する場合に走行条件などに関して各種の法的な規制を受けます。
また、この場合は輸送規制に対応した製作方法を検討する必要がありますので、詳細についてはお問い合わせください。 - 本弁は個別用途に合わせたカスタムメイドを主体としています。個別仕様に合致した製品を設計製作しますので、上記呼び径を超える場合はお問い合わせください。
- 相フランジ、ボルト、ナット、ガスケットなどの接合部品も製作します。
活用事例

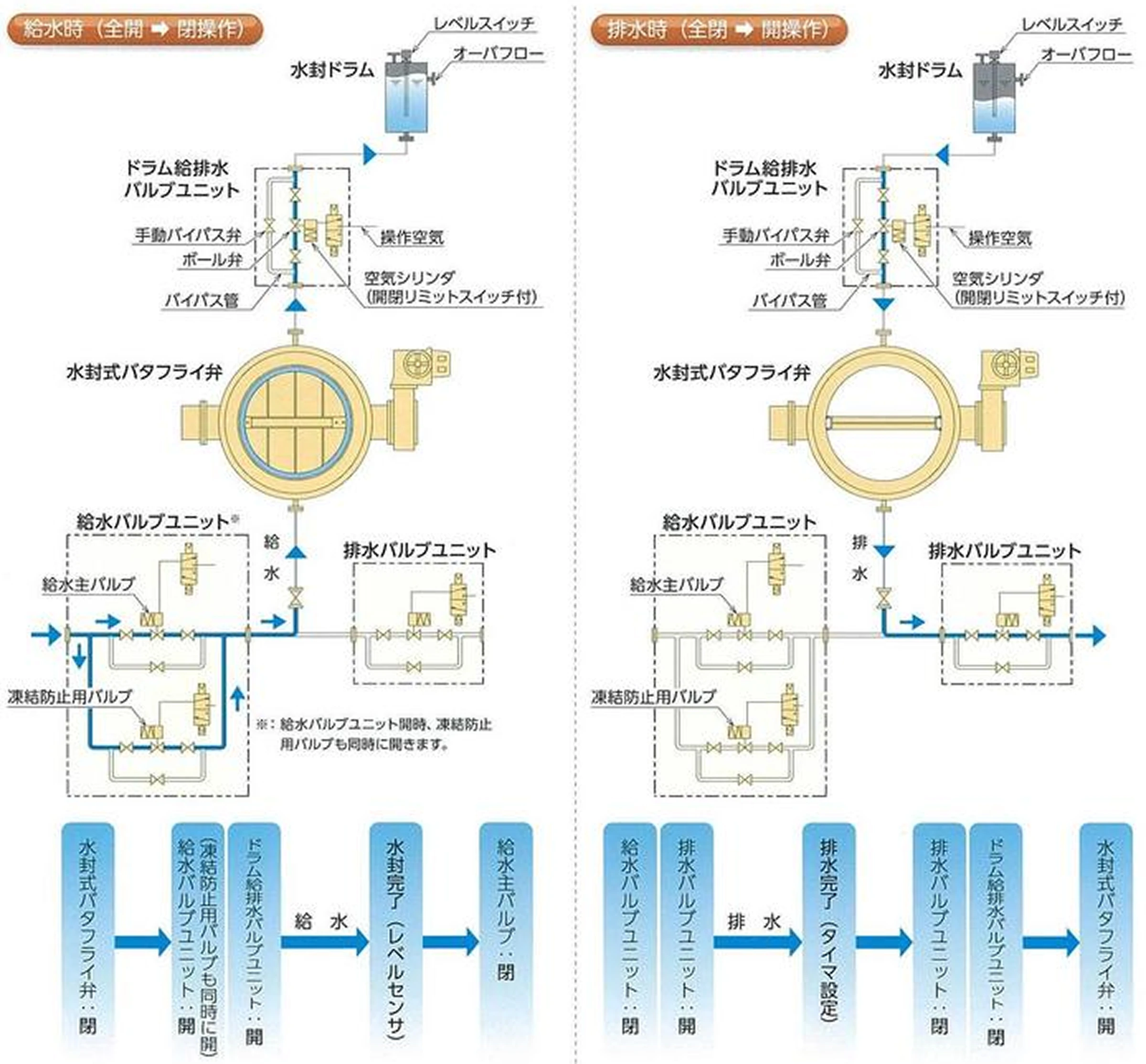

システム構成例（標準一例）
水封ドラムは管内面頂部のレベルより内部ガス圧力＋1000mAq高いレベルに設置してください。
留意点
- 水封式バタフライ弁は通常各バブルユニットを含めて自動シーケンス制御されます。
- 自動運転、手動運転の各モードを設けた制御盤を製作、納入することも可能です。
