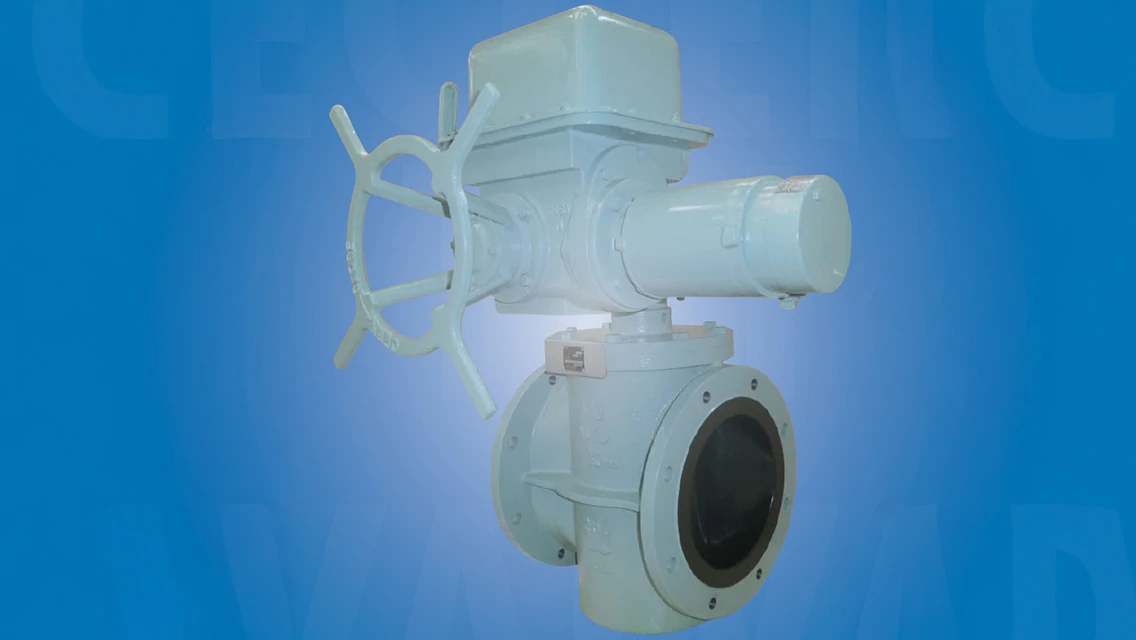

偏心構造弁エキセントリックバルブ

設計、保守、管理の面から満足していただけるバルブ

クリモトの永年のバルブ技術を活かして開発したバルブで、弁座の摩耗が少なく操作トルクも小さく軽快に開閉できます。上下水はもちろん、土砂・スラリーを含む流体や、鉱石スラリーなどのコントロールにもご使用いただけます。

偏心機構により弁座部の摩耗損傷が少なく、耐久性に優れています。

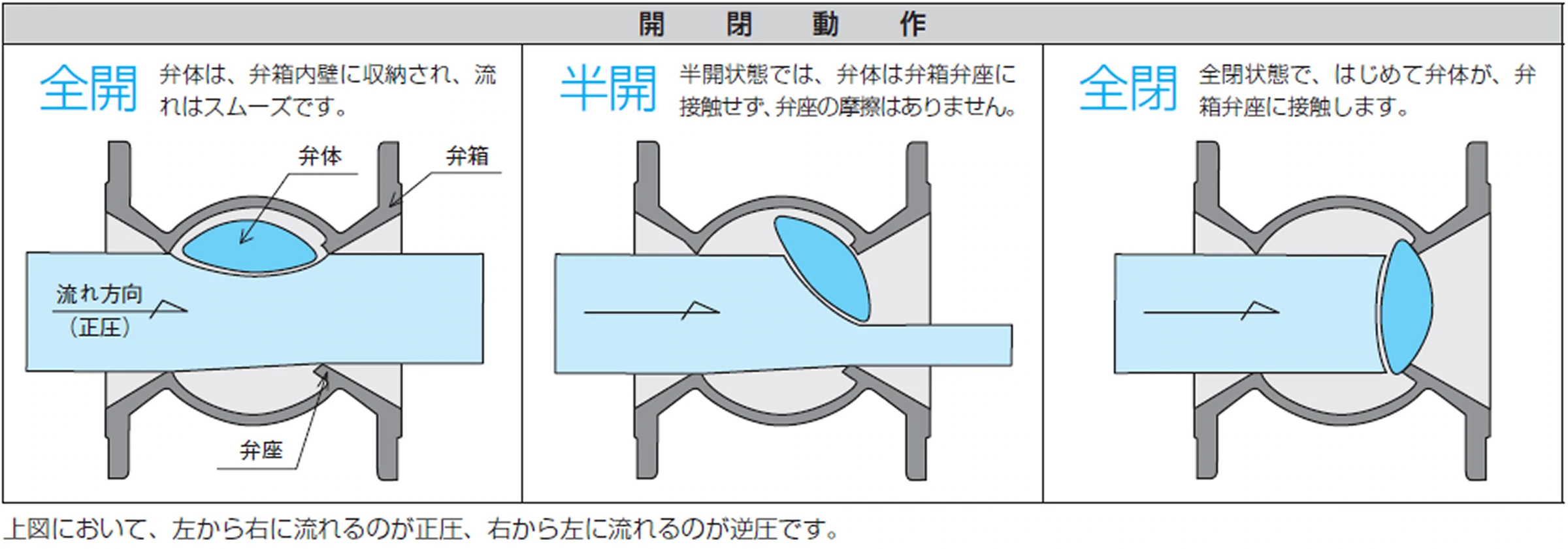

全開時、弁体は弁箱の側面に回転移動し、流路を妨げることがありませんので、汚泥・土砂・スラリーなどを含む流体に適しています。

弁箱上部から弁体などが出し入れできるトップエントリー構造となっています。このため弁箱を配管から取り外すことなく補修や点検ができるので、メンテナンスが容易です。

形式	90°回転、偏心構造弁
呼び径	75～600mm（700mm以上も製作可能）
適用流体	汚泥・土砂・スラリーを含む流体、水道水、工業用水、農業用水、下水
最高使用圧力	0.45MPa、0.75MPa
呼び圧力	4.5K：0.45MPa、7.5K：0.75MPa
流体温度	最高70℃
フランジ	JIS 7.5Kフランジ、JIS 10Kフランジ
面間方法	呼び径 75～400mmは、JIS B 2062水道用切片と同一呼び径 450～600mmは、クリモト標準
弁箱耐圧試験（水圧）	呼び径 75～350mmは、1.75MPa 呼び径 400～600mmは、1.4MPa
弁座漏れ試験（水圧）	4.5K：0.45MPa、7.5K：0.75MPa

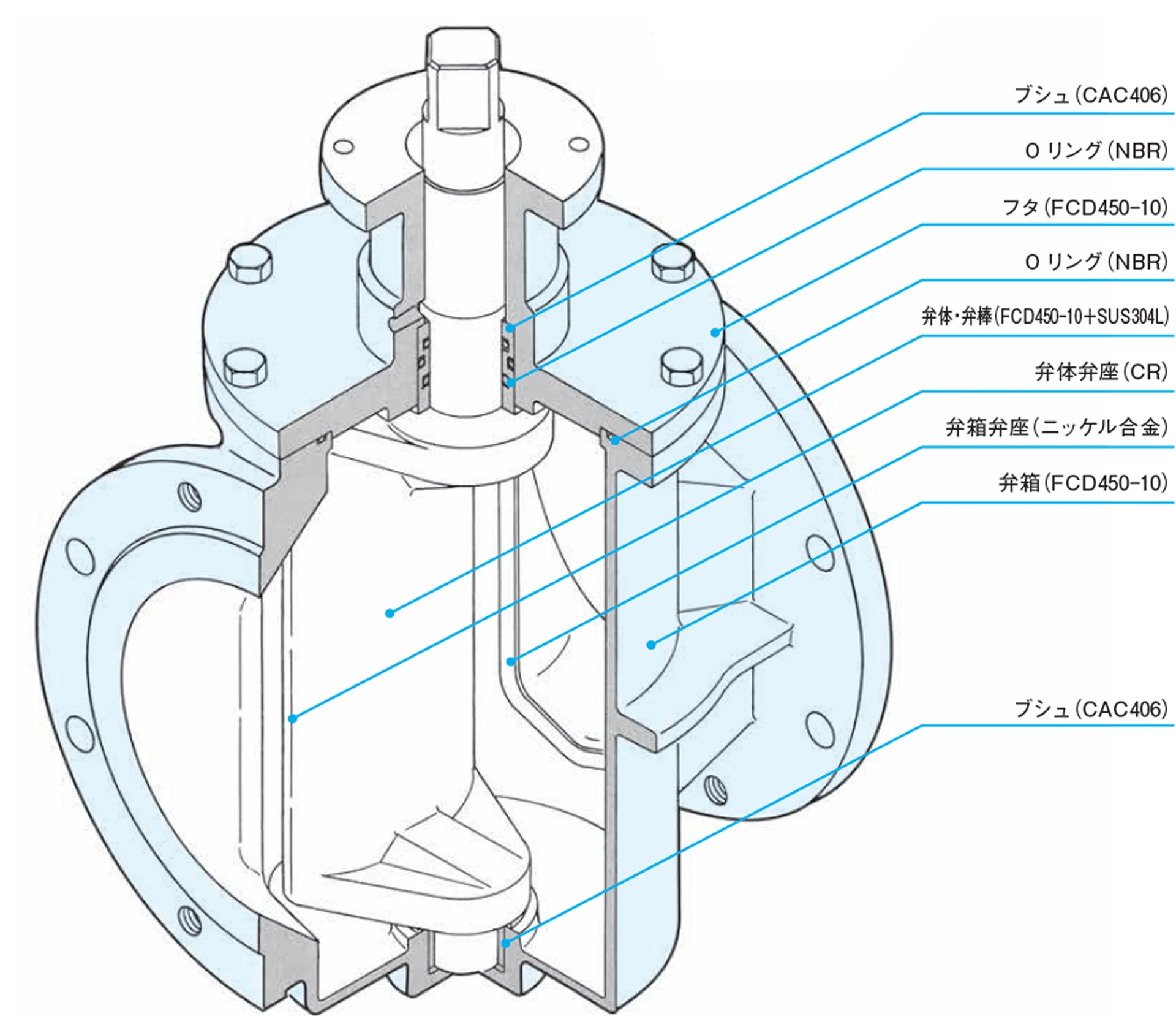

主要部構造・材質	下図をご参照ください。
操作方式	手動・丸ハンドル式、電動式、空気操作式（複動型、単動形）
塗装	内面：エポキシ樹脂塗装外面：ポリウレタン樹脂塗装
付属品	配管用ボルト・ナット・座金・ガスケットが必要な場合は、別途ご指示ください。

これらの「外形・寸法」は正圧の場合です。逆圧の場合は、開閉装置・電動機サイズが大きくなるものがあります。逆圧での使用がある場合は、あらかじめその旨ご指示ください。
据付方向の立形（軸垂直、水平配管）を標準とします。これ以外の場合はご相談ください。
