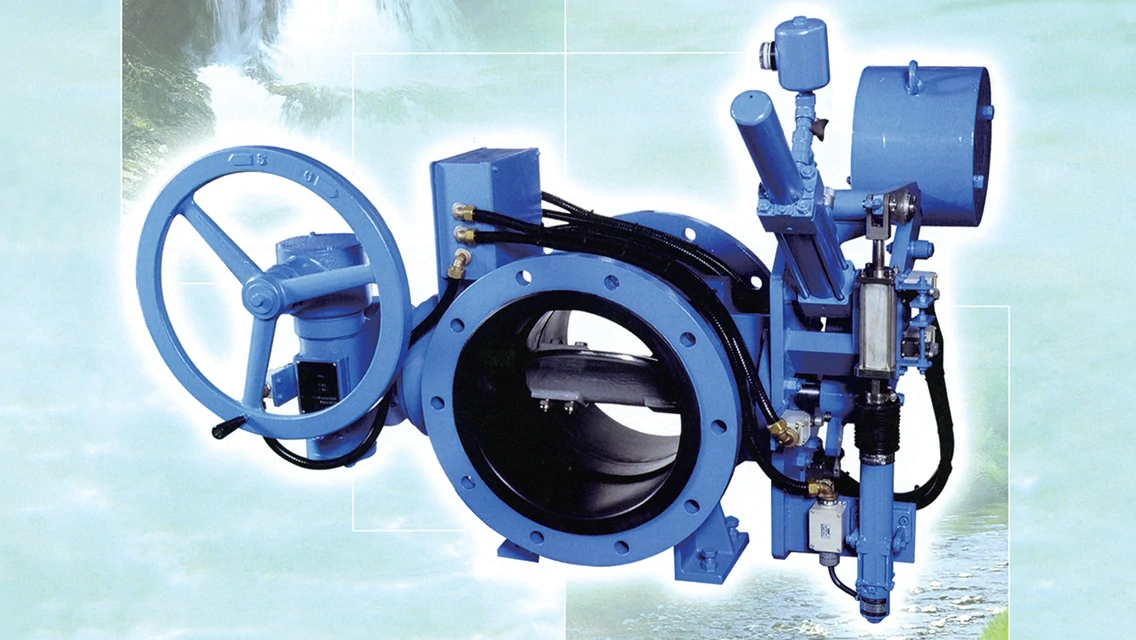

水道用緊急遮断弁

貴重な水資源を確保するクリモト水道用緊急遮断弁

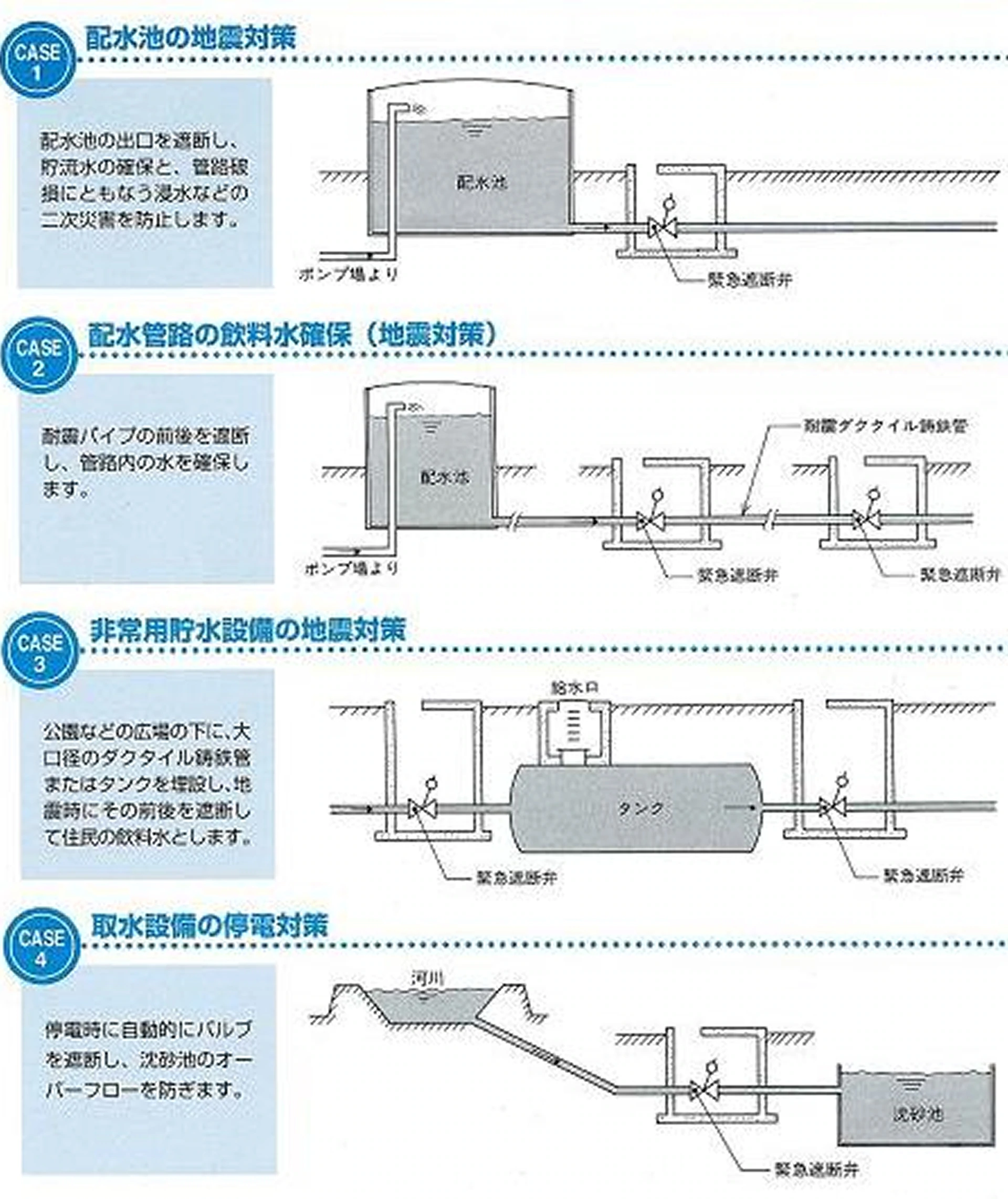

配水池、配水管路、取水設備などが地震や管路の老朽化で事故が発生した場合、自動的に速やかに管路を遮断して貴重な水資源を確保します。

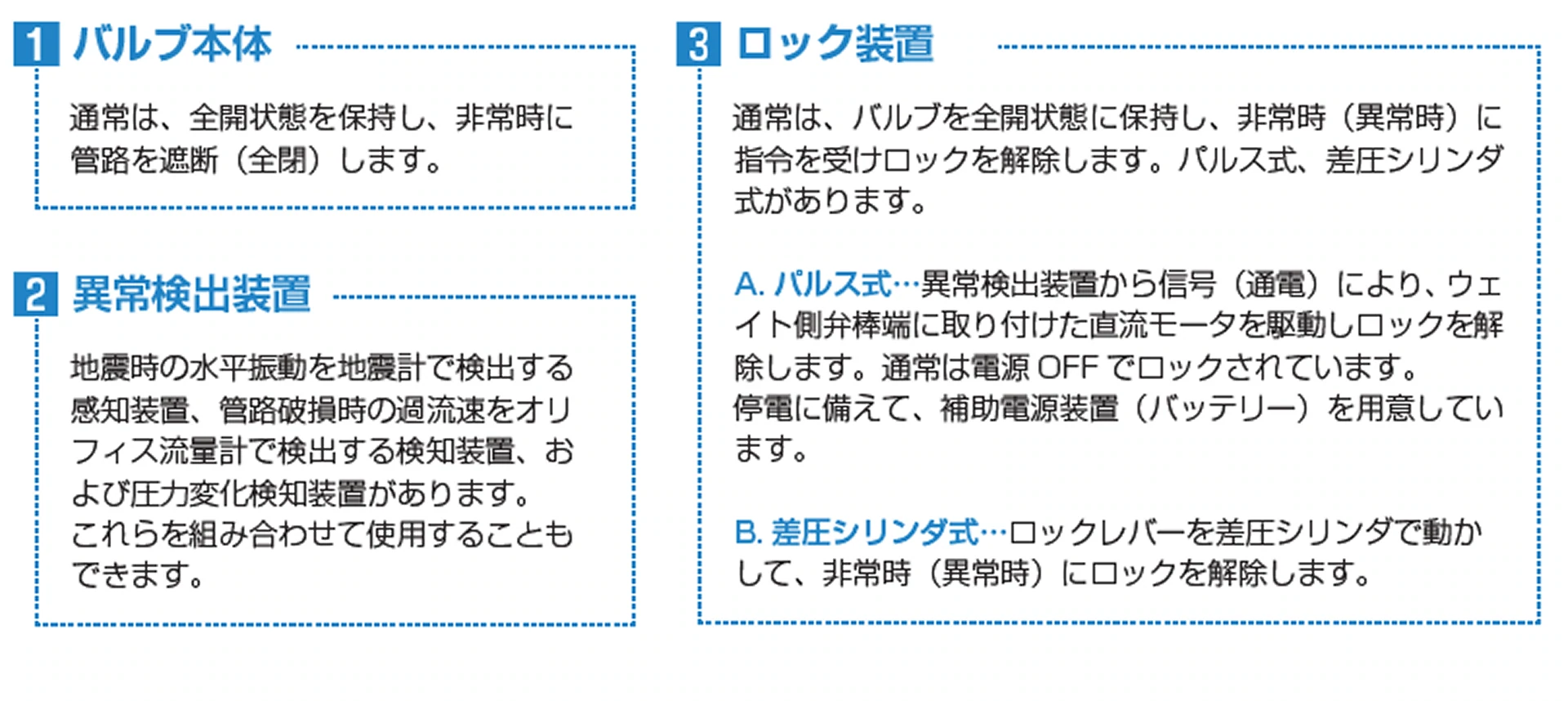

異常検出方法は4種類（地震感知型、過流速感知型パルス式、過流速感知型差圧シリンダ式、圧力感知型）があり、使用条件に合った検出方法を選ぶことができます。

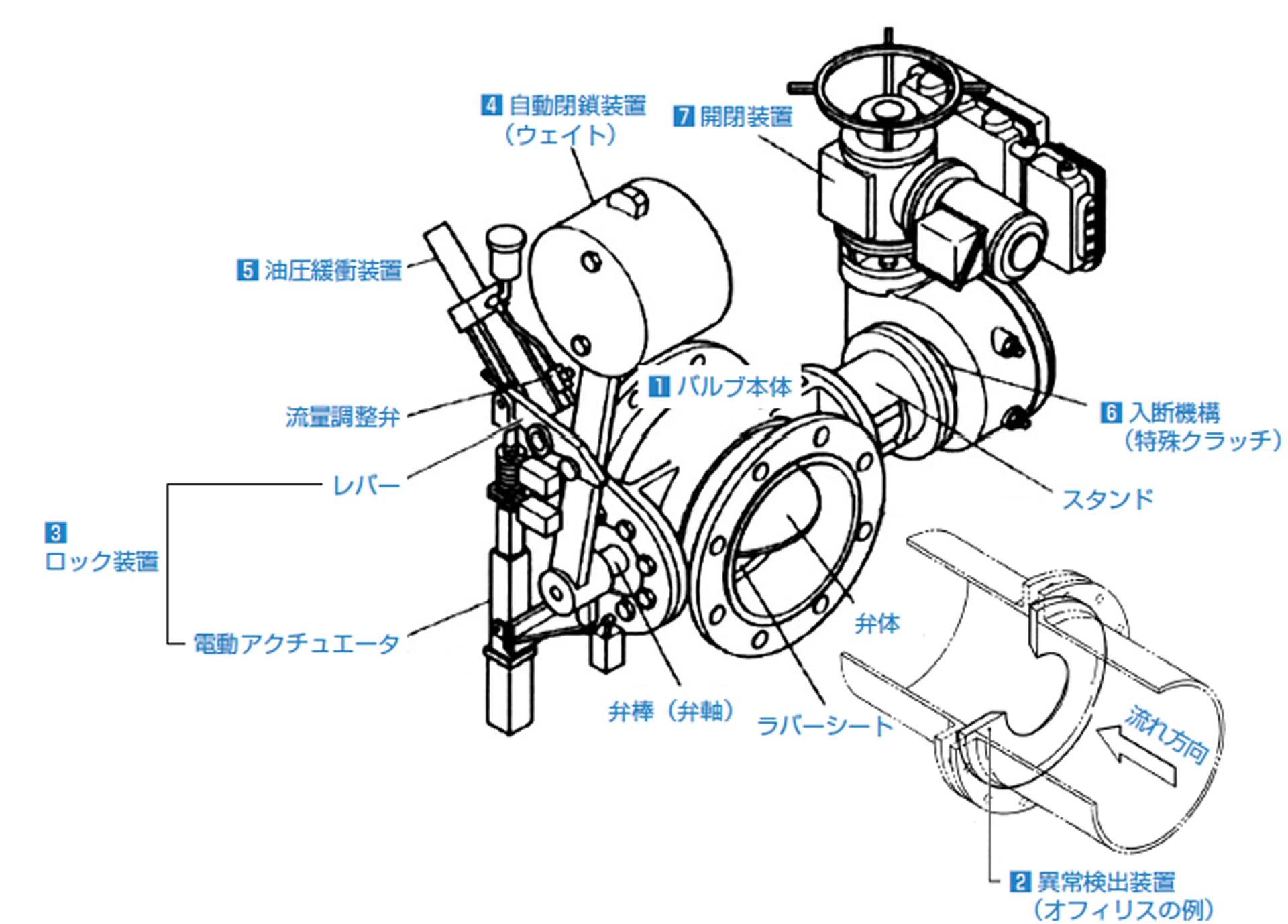

特殊クラッチを介して開閉装置とバルブ本体を連結しているため、手動切替が不要です。

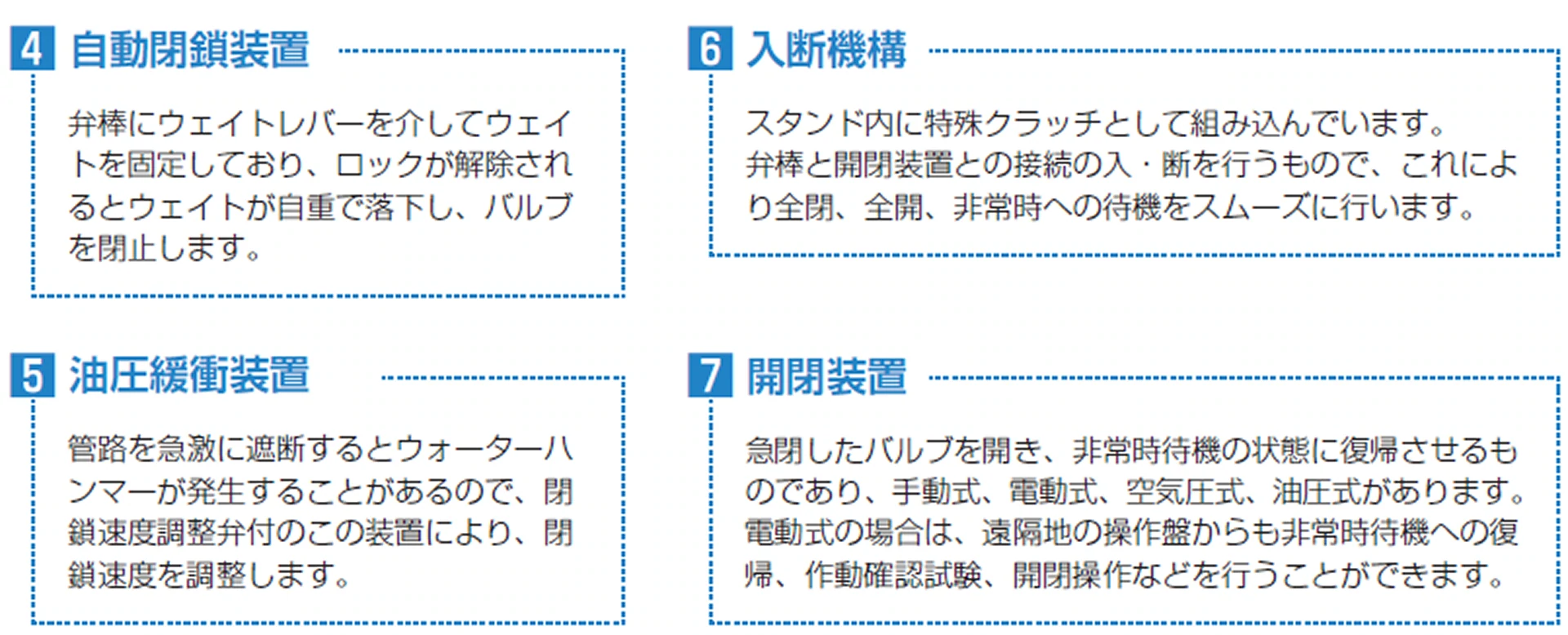

閉鎖速度の調整が可能な油圧緩衝装置を装備していますので、ウォーターハンマーを防止します。

	地震感知	過流速感知	過流速感知	圧力感知
動作方式／型番	パルス式 EG1-P	パルス式 EG2-P	差圧シリンダ式 EG3	パルス式 EG4-P
対象とする異常事象	感知器設置場所の水平振動	流速感知器設置管路の流速異常増加	オリフィス設置管路の流速異常増加	圧力スイッチ設置管路の圧力異常変化
検知装置	地震計	オリフィス+スイッチ電磁流量計・超音波流量計	オリフィス	圧力スイッチ
検知装置からバルブへの伝達方法	バッテリー電源による電流	同左	2本の導圧管による差圧水	バッテリー電源による電流
バルブのロック解除機構	直流モータ	同左	差圧シリンダ	直流モータ
異常値の感知範囲	50gal～500gal	1m/s以上の流速	1m/s以上の流速、バルブ上流側は3m以上の静水頭とします	-
バルブ閉鎖時の電力使用の有無	（必要）停電対策としてバッテリーを用意します	（必要）停電対策としてバッテリーを用意します。ただし電磁流量計・超音波流量計を使用の場合は別途お打ち合わせによります	（不要）	（必要）停電対策としてバッテリーを用意します
