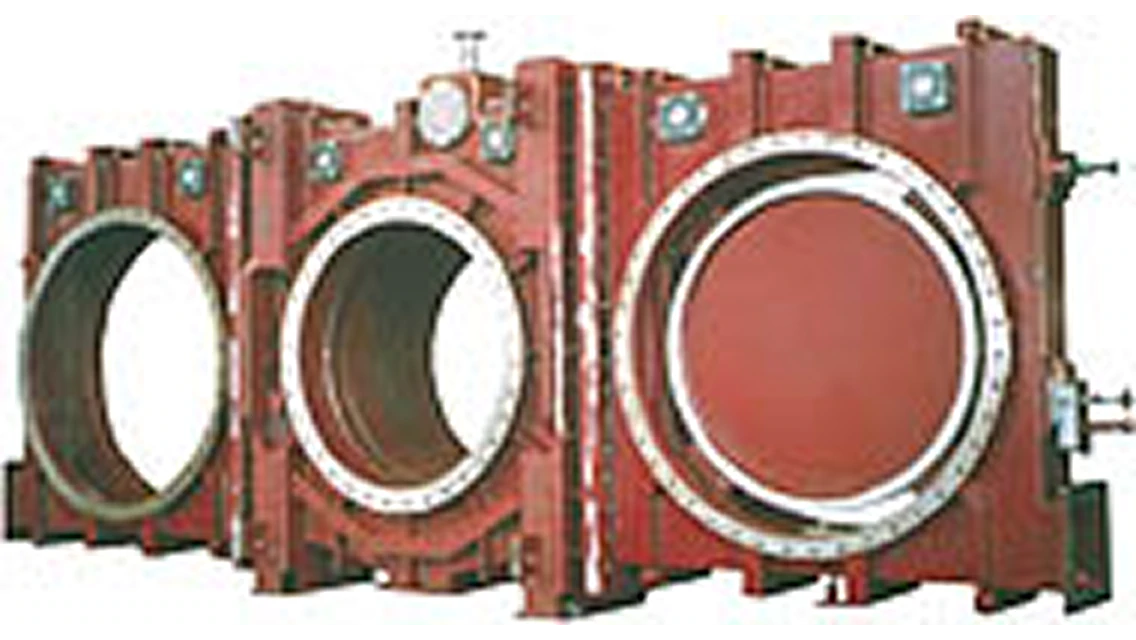

ゴッグル弁

気密性に優れた高気密遮断用ゴッグル弁

密閉式と開放式があり、それぞれに立形、横形、横平形があります。バネ入油圧シリンダーにより、弁座の緩締をおこないます。

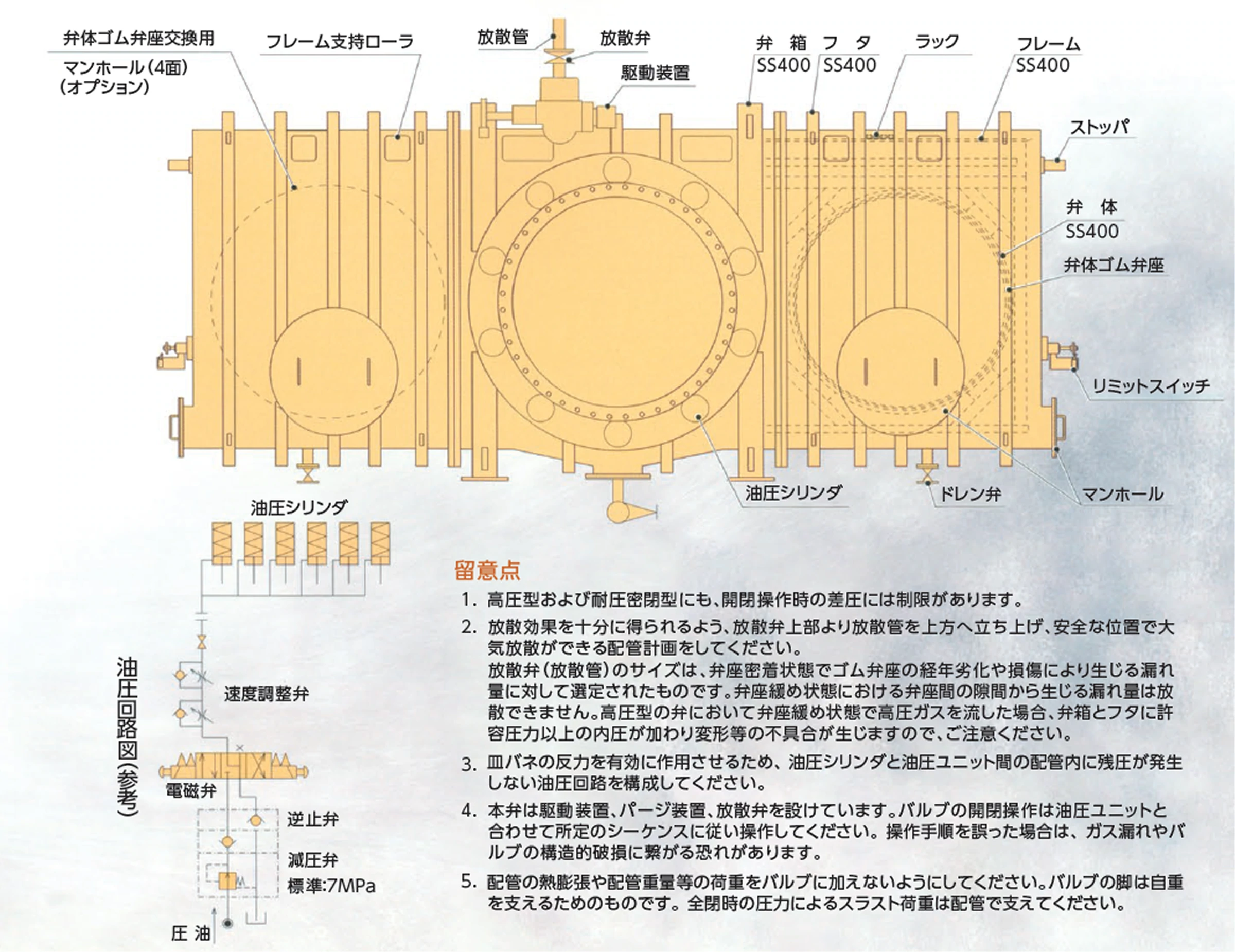

弁箱にはガスが通過する円筒部および弁体弁座に密着する固定弁座と可動弁座が設けられています。可動弁座は伸縮管と接合され、弁箱円筒部外周に均等に取り付けられた油圧シリンダにより伸縮可動します。

弁体は、ガスが通過する開弁体とガスを遮断する閉弁体がフレームに取り付けられています。リング形式の開／閉弁体の両面にはゴム弁座がはめ込まれており、フタもしくはフタに設けた大マンホールカバーを取り外すことで交換作業が可能です。また弁箱の弁座面には腐食防止のため、SUS410を使用しています。

駆動軸と結合したスプロケットを回転させると、フレーム上面に取り付けられたラックが駆動しフレームがスライドします。これにより開閉操作をおこないます。駆動ラックとスプロケットはバルブの上部に位置するためダストが溜まりにくく、弁箱下部に設けたラック／ピニオンの歯車方式と比べて信頼性が高くなっています。

本弁は外形寸法が大きいため、概ねΦ2000以上は陸送する場合に走行条件などに関して各種の法的な規制を受けます。
また、この場合は輸送規制に対応した製作方法を検討する必要がありますので、詳細についてはお問い合わせください。
本弁は個別用途に合わせたカスタムメイドを主体としています。個別仕様に合致した製品を設計製作しますので、詳細、お見積りなどについてはお問い合わせください。
流れ方向および全閉時に圧力が加わる方向により構造が異なります。お問い合わせの際にご指示ください。
ガス温度が200℃以上の場合、弁座部分は空冷もしくは水冷になりますので、供給配管をご用意ください。
電気品は耐圧防爆仕様も可能です。
以下製品の製作も可能です。
油圧ユニット・電気操作盤接続部品（相フランジ、ボルト、ナット、ガスケットなど）
