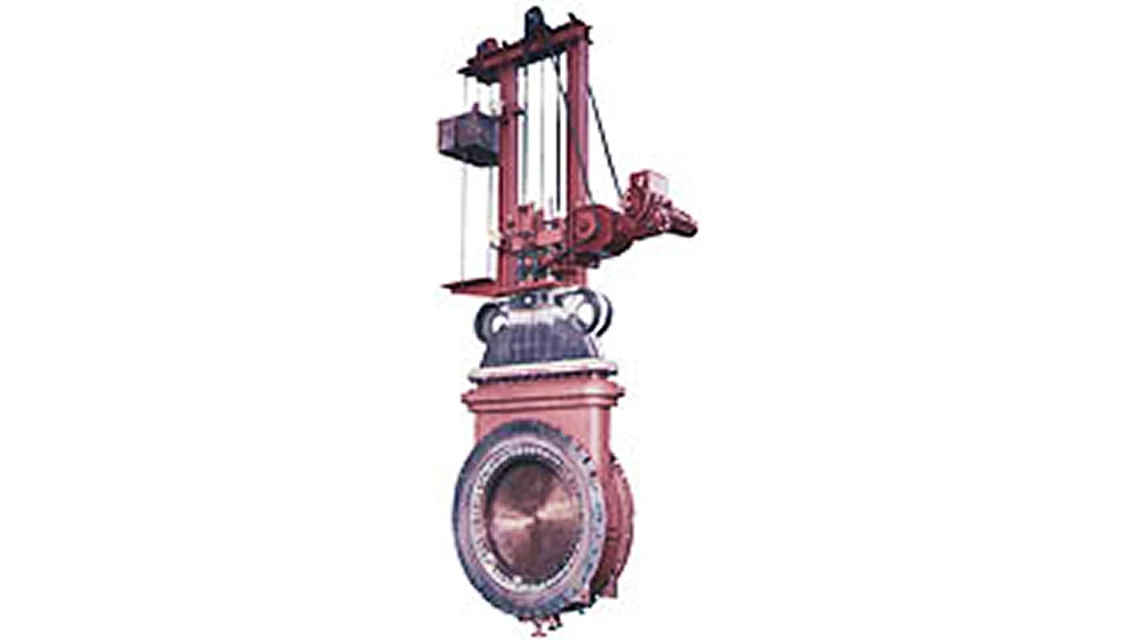

熱風弁
バルブシステム事業部
厳しい環境・要求に耐えぬく熱風弁
製鉄所の熱風炉周りに取り付け、1000℃以上の熱風を流通遮断するため水冷構造となっており、弁箱内部には耐火物を施工しています。
製品の特長
揺るぎない断熱性と耐久性
熱風に直接曝され最も厳しい熱影響を受ける弁箱弁座および弁体弁座には、継ぎ目のない一体リング成形された素材を用いて製作することにより、均一な品質を確保しています。リングの材質は低炭素鋼の高温特性を改善するために、クロームとアルミニウムを含んだ鋼材を使用しています。
CO₂排出量を低減、省エネタイプ
冷却水により冷却されているのは弁座と弁箱の一部および弁箱とフタの接続小判フランジ部分のみであり、フタは非水冷となっています。このため全面水冷式と比べて脱熱量が低減し、投入するガス燃焼量が低減できるため、発生するCO₂の削減に寄与します。よって、本形式を省エネタイプと呼ぶ場合もあります。
優れたメンテナンス性

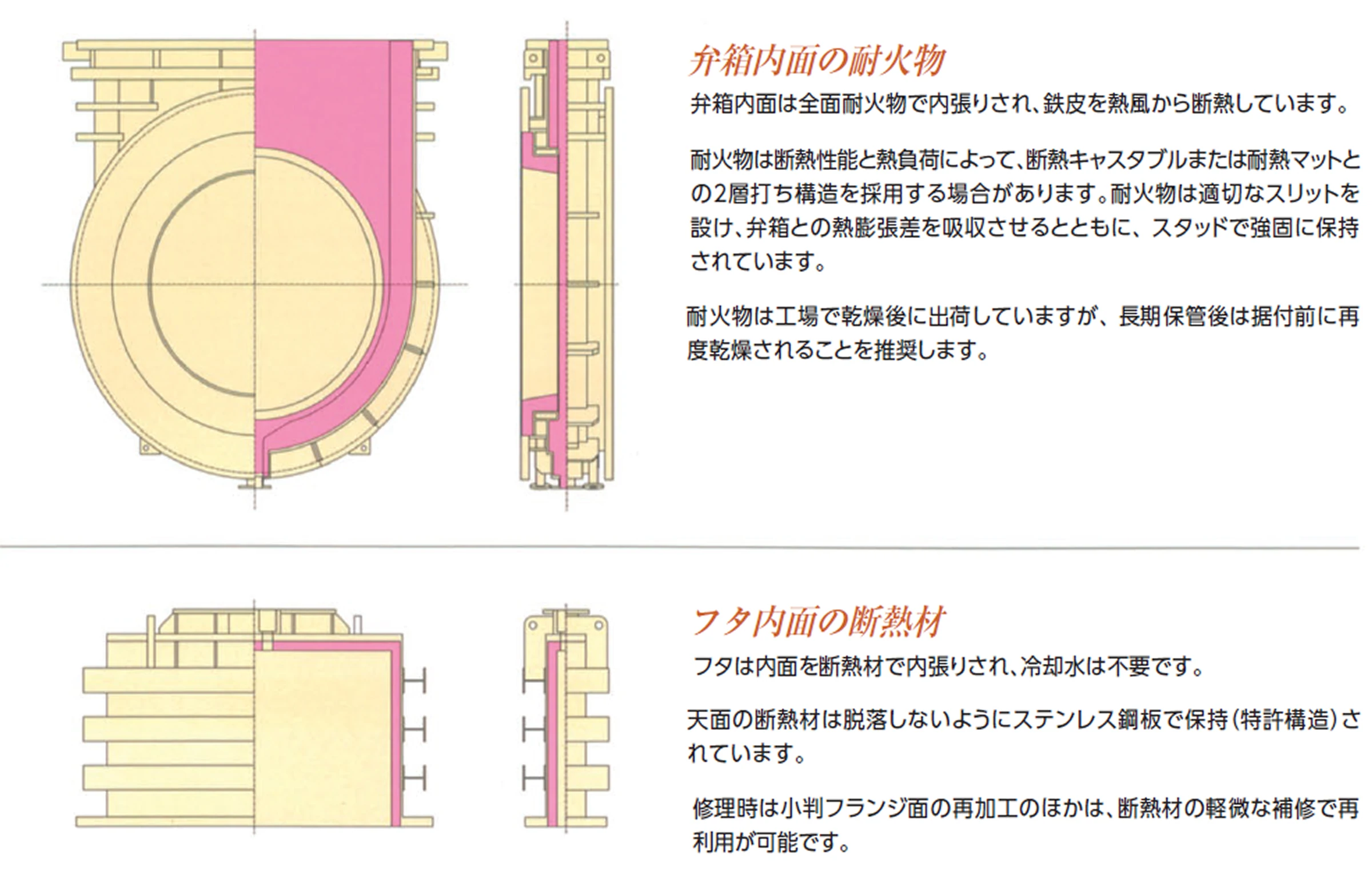

経年劣化する弁座などの部材を取り替えることが可能です。構造が複雑なため当社専用工場での修理となります。専用工場は国内にありますので突発的な修理の対応も可能です。弁箱、フタの内面は全面耐火物または断熱材で保護されており、直接熱風に曝されないため鉄皮の損傷が少なくなり、修理時の部材取替コストが低減できます。
仕様
| 項目 | 標準仕様 |
|---|---|
| 形式 | 水冷式仕切弁 |
| 呼び径 | Φ400〜Φ2100 |
| 圧力 | 0.6MPa（G） |
| 開閉時差圧 | 0.05MPa（G）以下 |
| 温度 | 1450℃ |
| 流体 | 熱風 |
| 耐圧試験 | （水）最高使用圧力×1.5MPa（G） |
| 漏れ試験 | （常温空気）最高使用圧力と同じ |
| フランジ | JIS、ISO、ANSI、DINなど |
| 面間 | 呼び径により異なります |
| 操作 | 手動、電動、油圧、空圧 |
| 塗装 | 耐熱塗装（駆動装置部は普通塗装） |
- 熱風炉熱風弁の標準的な仕様を示しています。
- 本弁は個別用途に合わせたカスタムメイドを主体としています。呼び径、圧力および温度などの個別仕様に合致した製品を設計製作しますので、詳細はお問い合わせください。
- 熱風炉熱風弁のように開閉頻度が高い用途では、駆動装置の選択方法が異なりますので用途をご指示ください。
- 相フランジ（水冷式も可）、ボルト、ナット、ガスケットなどの接合部品も製作します。

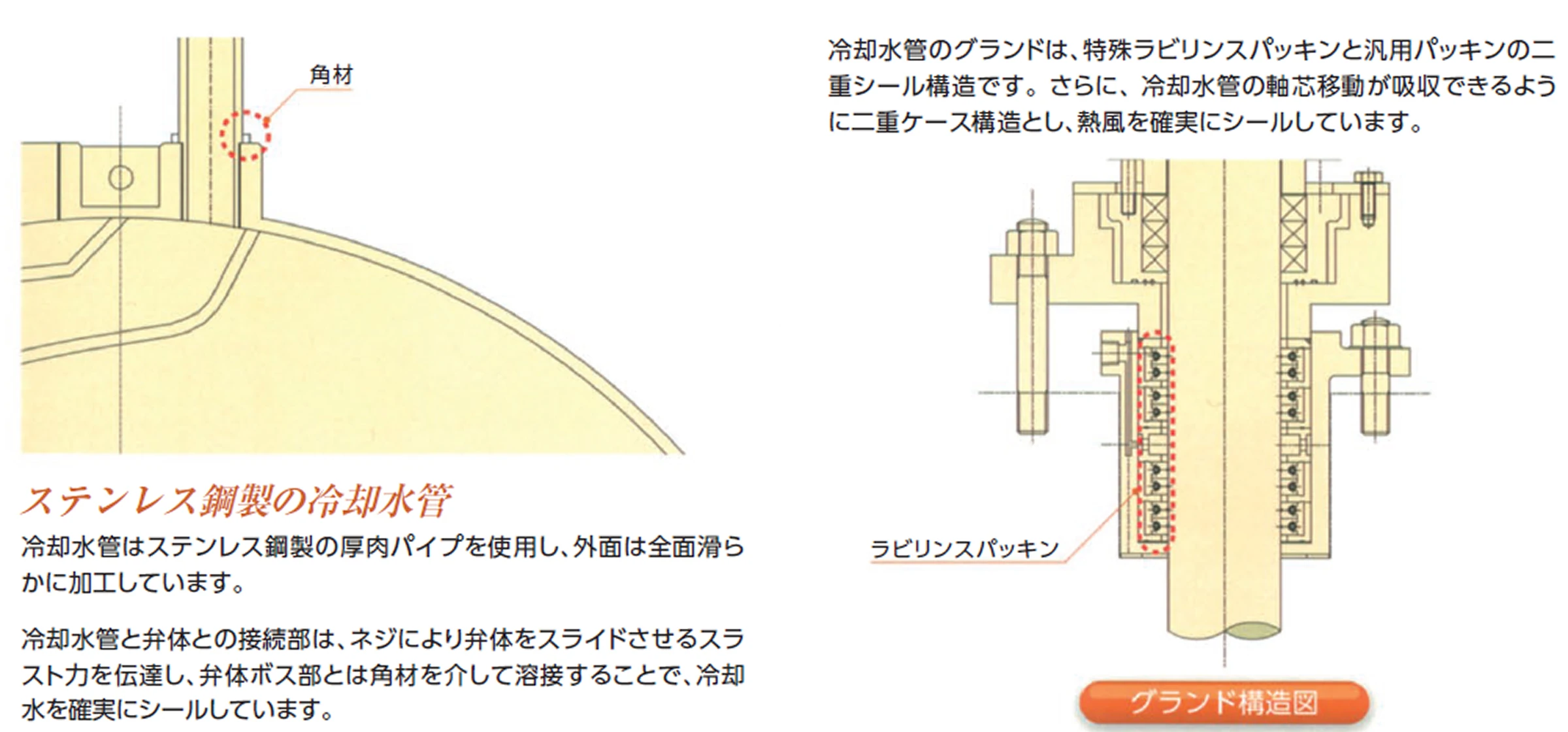

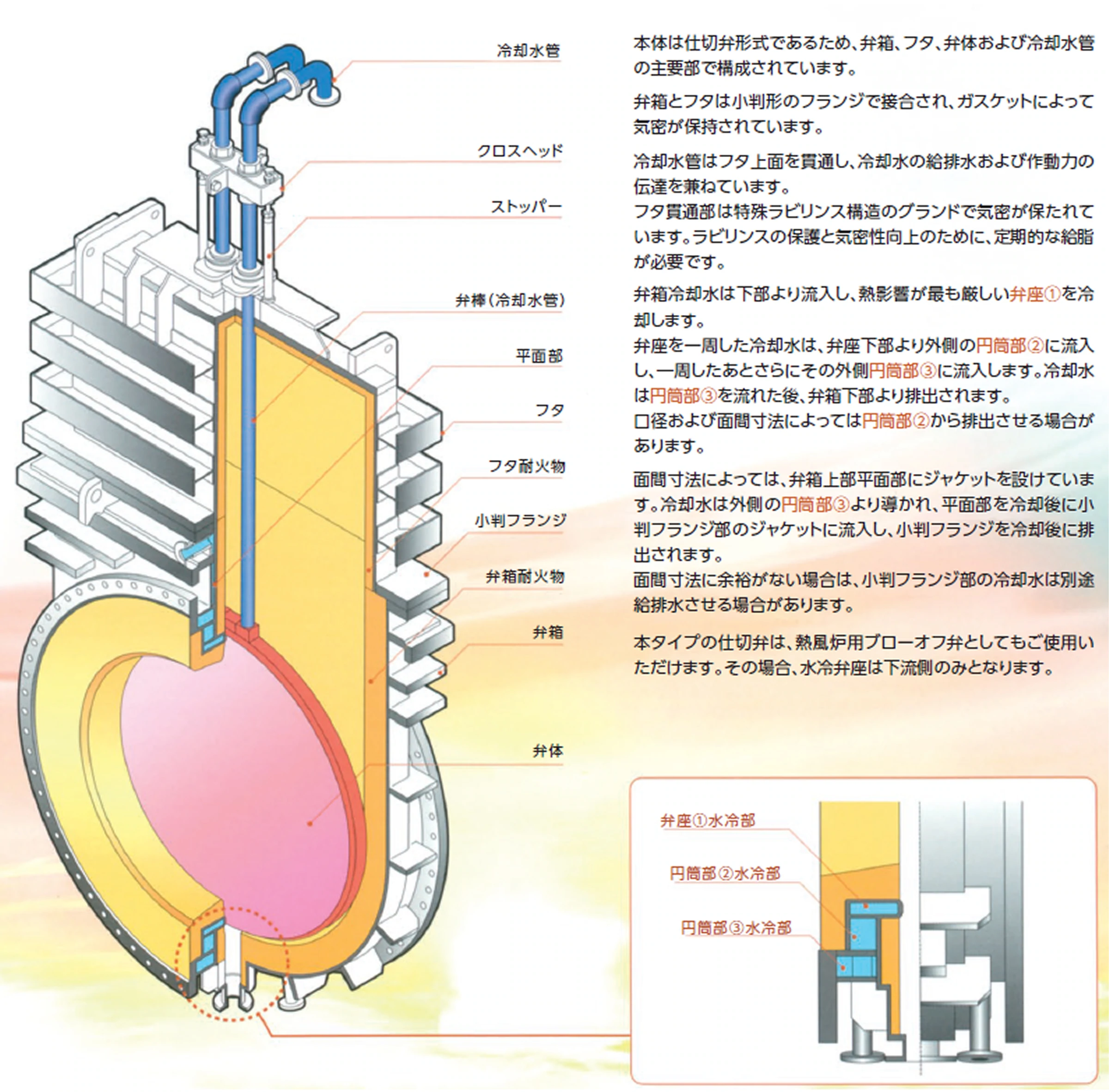

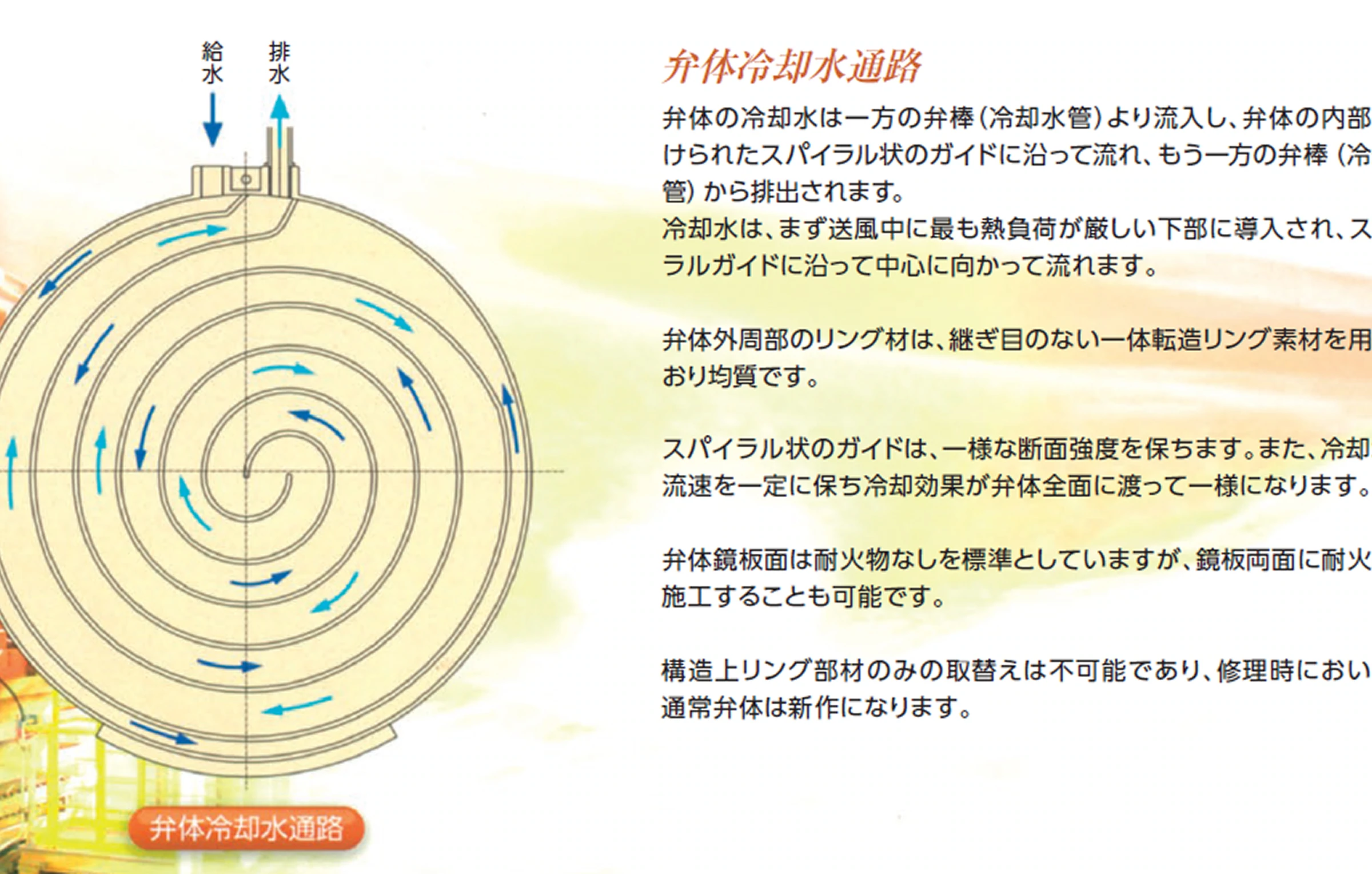

構造
