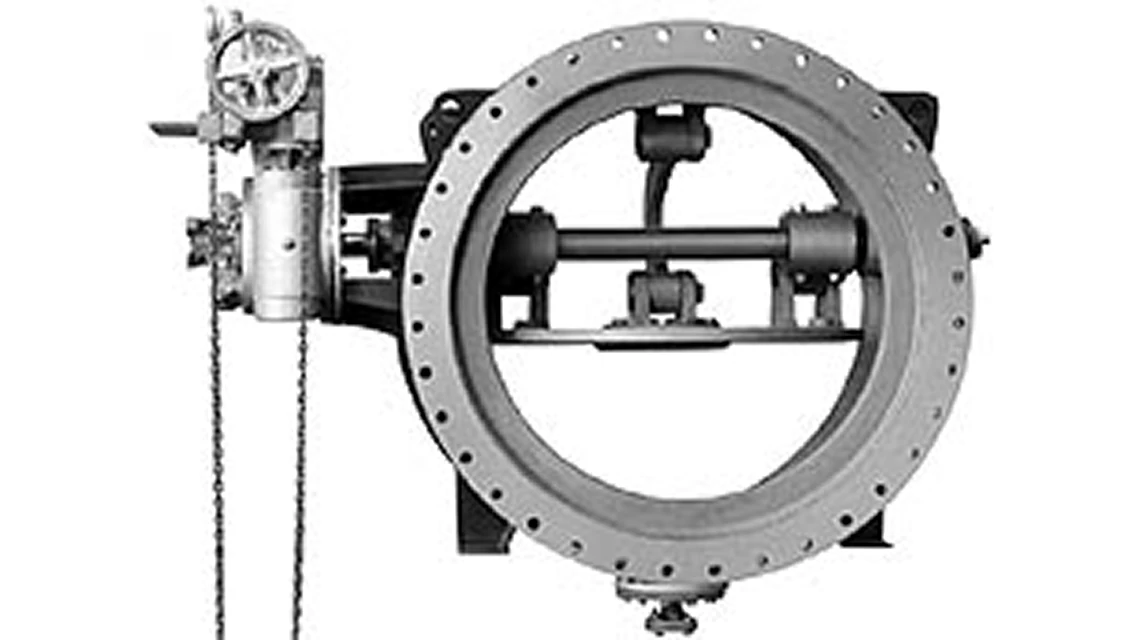

リンクシール弁

ガス遮断用リンクシール弁

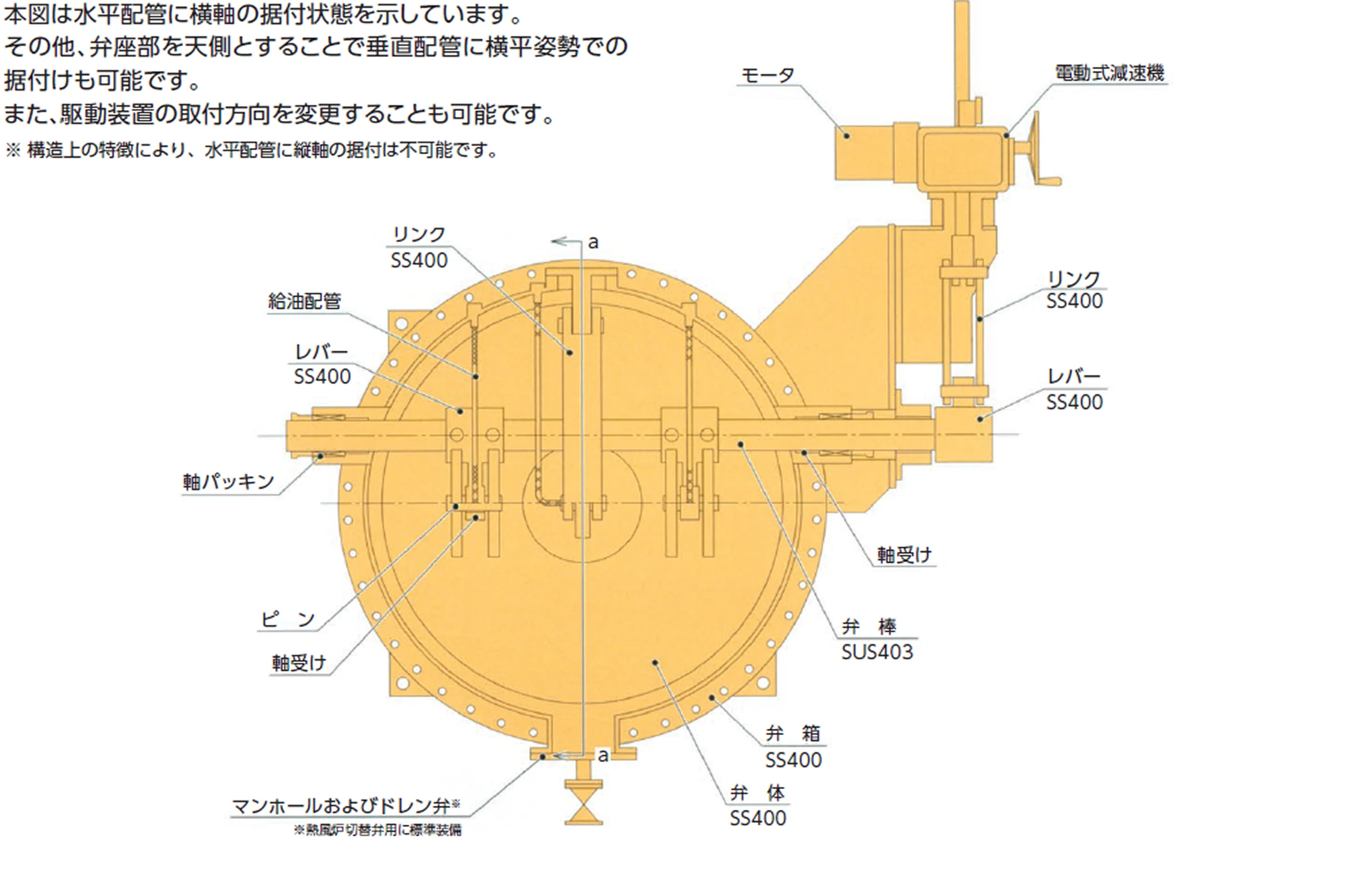

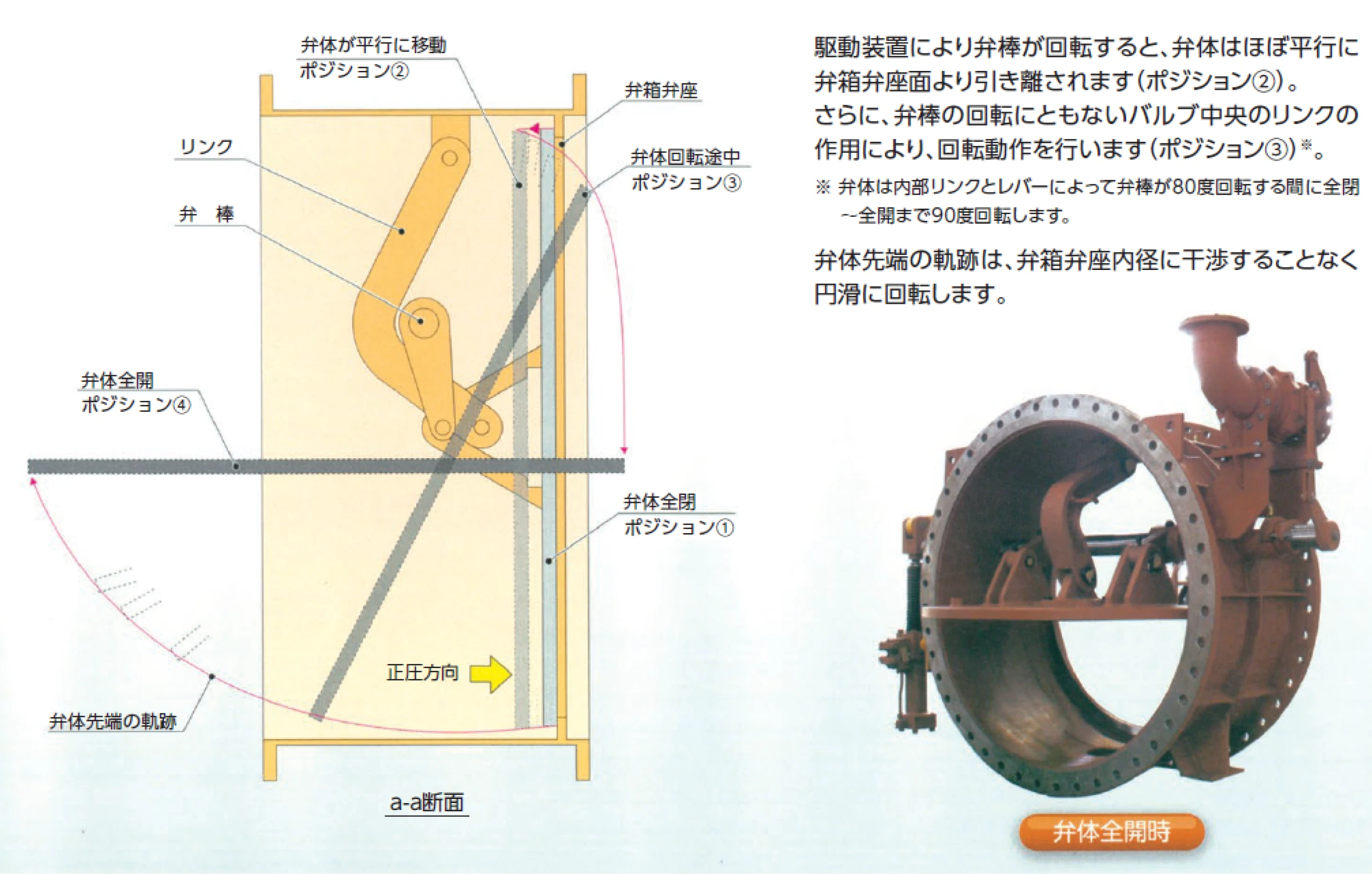

製鉄所熱風炉周りのガス・空気配管で使用され、全開または全閉をおこないます。本体はバタフライ形式で、弁体は全閉付近で弁箱シート面に対してほぼ平行に動き、全開時には90度回転します。

バタフライ弁と同じ形状でガス遮断に用いられてきた従来型の仕切弁と比べて軽量でコンパクトであるため、据付作業が容易です。また配管架台なども簡素化できます。

弁箱および弁体弁座はステンレス鋼を使用しており耐蝕性に優れています。弁座面は特に精密に仕上げ加工され、また弁体の回転軌跡の特徴により弁座面同士が擦れあわないので優れた耐久性と安定した気密性が得られます。

用途およびガス温度により三種類の弁座が選択可能です。二重ゴムシール構造の弁座は下流側に高炉ガスなどの有毒ガスがリークしないように窒素ガスによりシールします。

流れ方向は両方向可能ですが、全閉状態での気密性は正圧方向のみとなります。
本弁は個別用途に合わせたカスタムメイドを主体としています。個別仕様に合致した製品を設計製作します。製作可能な最大呼び径についてはお問い合わせください。
本弁は外形寸法が大きいため、概ねΦ3000を超えるものは陸送する場合に走行条件などに関して各種の法的な規制を受けます。また、この場合は輸送規制に対応した製作方法を検討する必要がありますので、詳細についてはお問い合わせください。
ガス温度180℃以上は金属弁座のみとなります。
全開位置の弁箱および弁体弁座が常に流体に触れるため、塵埃が多いガスには適しません。
ガス洗浄装置通過後のガス含塵量の目安：10mg/Nm³以下
内部構造上のガス流速の目安：20m/秒
電気品は耐圧防爆仕様も可能です。機械式バネによる単作動式および油圧アキュームレータや空気タンクを用いた特殊操作も可能です。熱風炉切替弁のように開閉頻度が高い用途には駆動装置の選定方法が異なりますので用途をご指示ください。
