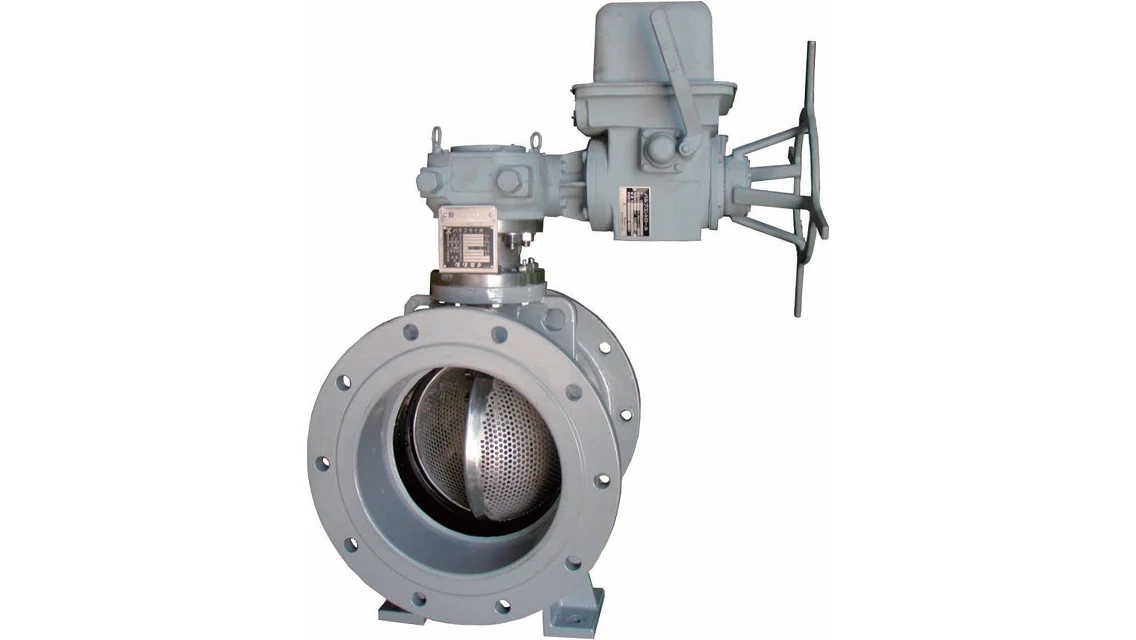

オリフィスバタフライ弁
バルブシステム事業部
高差圧でキャビテーションと騒音を抑制する
オリフィスバタフライ弁の弁体は、標準形バタフライ弁と同様に90度回転します。弁体の多孔球ガイドによって流水面積を細かく分散することで、多孔可変オリフィス弁と同等のキャビテーション抑制性能を実現します。
製品の特長
全開度でキャビテーションの発生を抑制
全開度、多孔ノズルを通過して流水することで、高差圧の流量調整が可能です。
大流量において低騒音で流量調整が可能
キャビテーション抑制により、大流量でも騒音を抑制する性能に優れています。
標準形バタフライ弁と同等にコンパクト
バタフライ弁構造の採用で、スリーブ弁やグローブ弁よりもコンパクトです。
仕様
| 本体形式 | BT-1Q | |
|---|---|---|
| 構造 | 多孔球形弁体（ハーフガイド型・フルガイド型） | |
| 呼び径（mm） | 150～1000（それ以上の呼び径もご相談ください。） | |
| 呼び圧力 | 1種（4.5K）、2種（7.5K）、3種（10K） | |
| 主要部材質 | 弁箱 | FCD450-10 |
| 弁体 | SUS304（呼び径150～350）、SCS13（呼び径400以上） | |
| 弁棒 | SUS403、SUS420J2 | |
| ラバーシート | CR | |
| 操作方式 | 手動ハンドル式、手動ギャップ式、電動式 | |
| 配管接続 | JWWA B 138 | |
| 適用流体 | 水道水、工業用水、農業用水 | |
- 上記以外の弁体材質に関しては、ご相談ください。

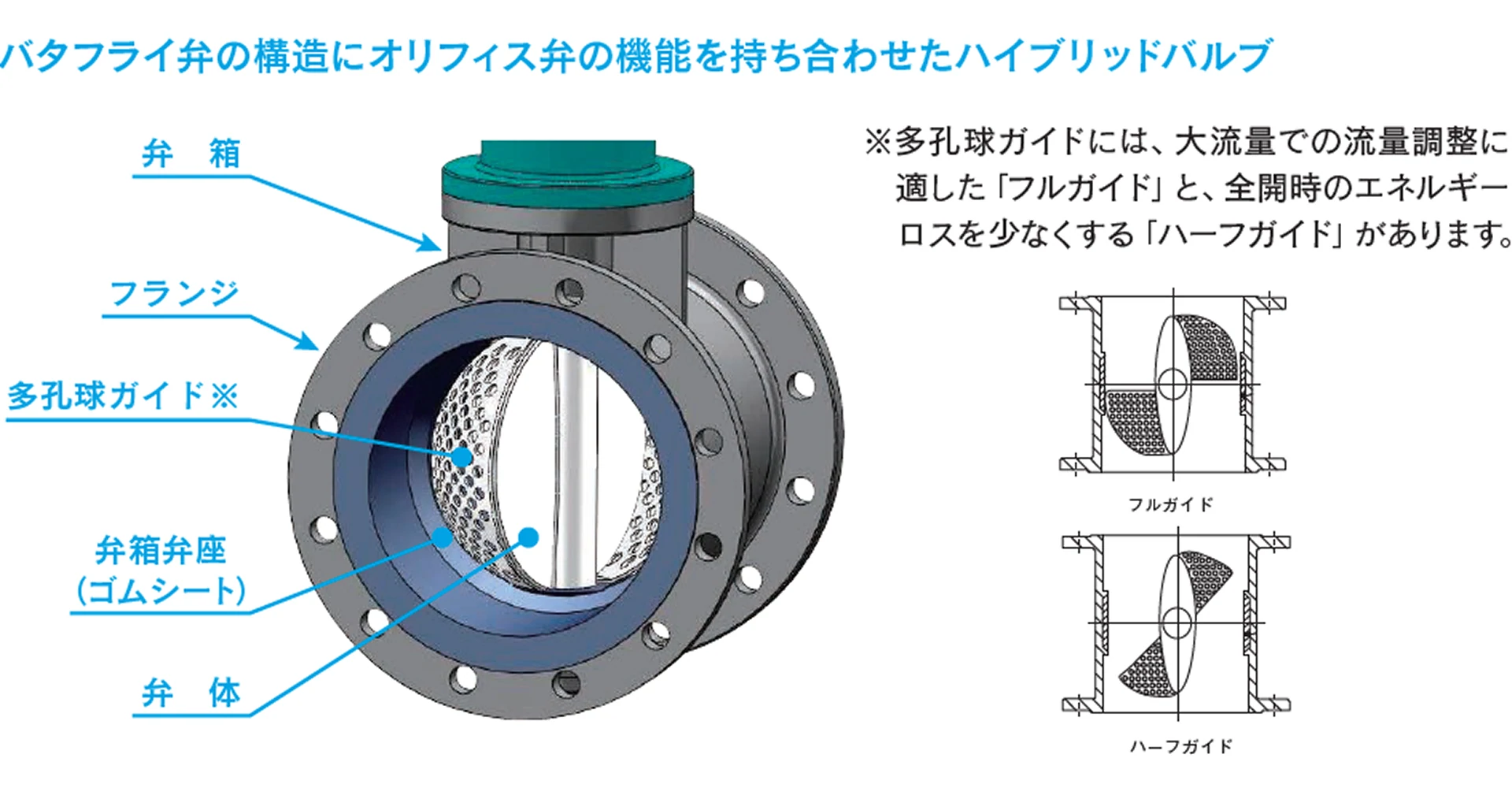

構造
