火力発電所用バルブ
バルブシステム事業部
豊富な機種と高品質・高性能を誇るクリモトのバルブ

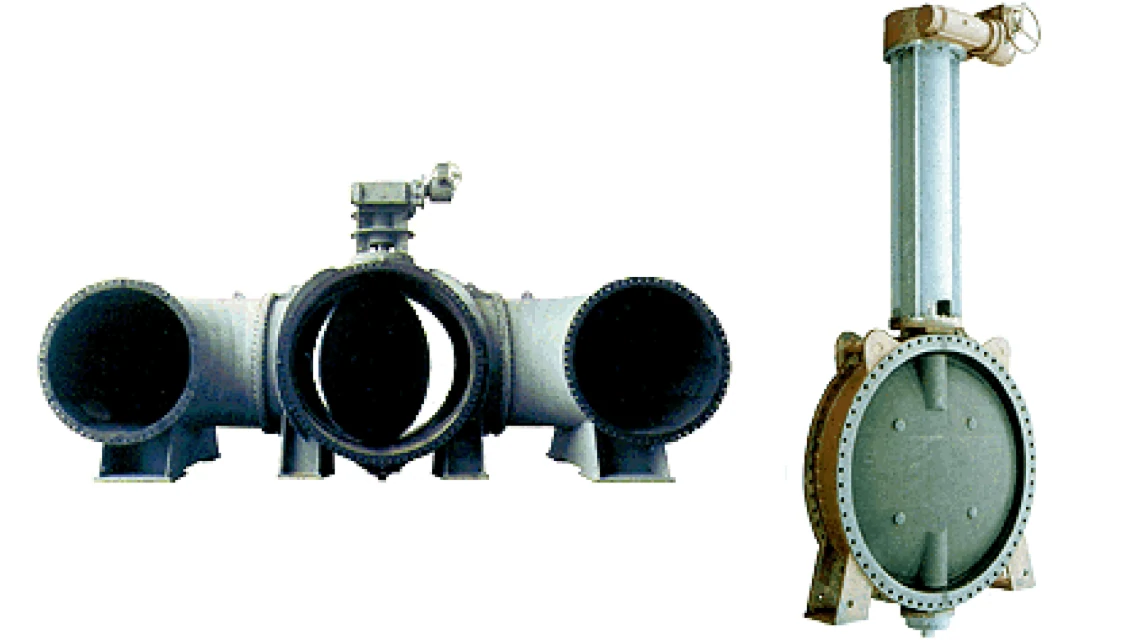

四方口逆洗弁は、火力・原子力の循環水管系の管路での切替えで正洗・逆洗を1台でおこないます。流体が海水のため内面全面にゴムライニングを施してあります。
海水用バタフライ弁は、火力・原子力の循環水管系のポンプ吐出弁・連絡弁、復水器出入口弁・連絡弁などに使用されています。流体が海水のため内面全面にゴムライニングを施してあります。
製品の特長
四方口逆洗弁
フラッタリングの防止
バルブの開閉中にフラッタリングが起きないように、各伝達部のクリアランスを小さくしています。
完全防食構造
接液部全面にゴムライニングを施し、海水に対し完全防食構造となっています。
応力集中の心配が無い
弁体、弁棒の接合は、応力集中の無いよう平行ピンを使用しています。
海水用バタフライ弁
簡易な構造
少ない構造部品で簡易な構造です。
完全防食構造
接液部全面にゴムライニングを施し、海水に対し完全防食構造となっています。
取り付けスペースが少なくすむ
短面間タイプのため、取り付けスペースが少なくてすみます。
仕様
| バルブ名 | BT-B ゴムライニング バタフライ |
RVS 四方口逆洗弁 |
Mシリーズ モノタイトバルブ |
BT-E 排気（止）弁 |
|---|---|---|---|---|
| 用途 | 循環水管系
|
循環水管系
|
各種配管用 | 蒸気タービン系
|
| 呼び径 | 100～4500mm | 400～3000mm | 200～900mm | 1500～3000mm |
| 使用流体 | 海水 | 海水 | 海水・淡水 | 蒸気 |
| 使用温度 | 0～＋60℃ | 0～＋60℃ | 0～＋80℃ | 0～＋140℃ |
| 最高使用圧力 | 0.49～0.98MPa （5～10kgf/cm²） |
0.49～0.98MPa （5～10kgf/cm²） |
0.1～0.98MPa （1～10kgf/cm²） |
真空～0.2MPa （真空～2kgf/cm²） |
| 止水構造 | 水密 | 非水密 | 水密 | 気密 |
