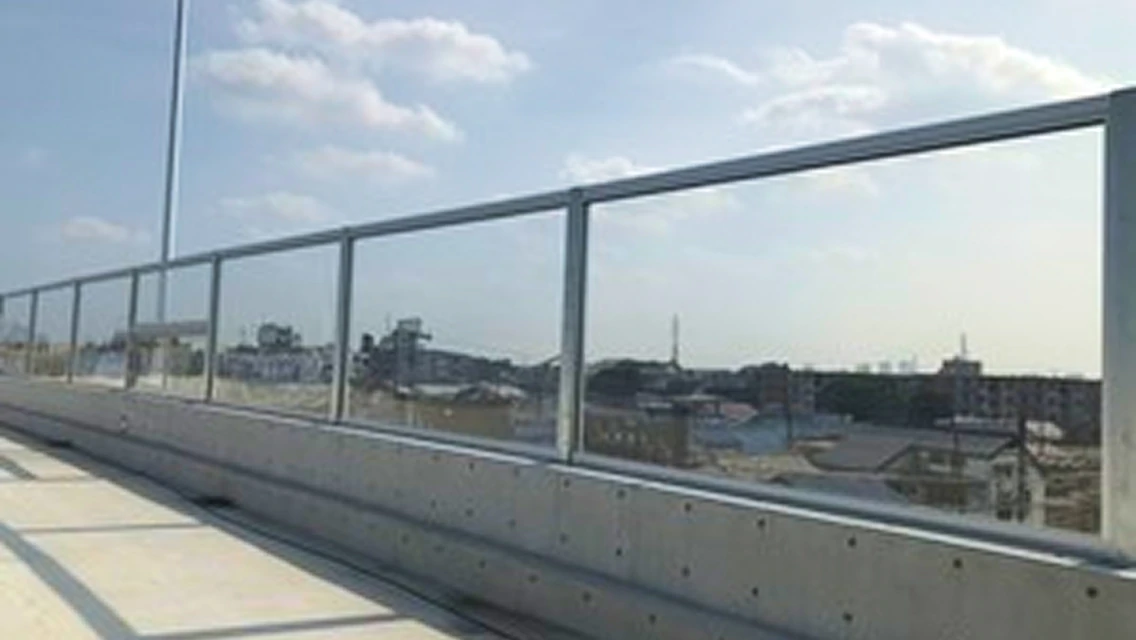

透光型パネル（アクリル製）
建材事業部
高透明・高耐候性のアクリル製遮音パネル
表面歪が少なく、耐候性に優れたアクリル製の透光性遮音板です。
製品の特長

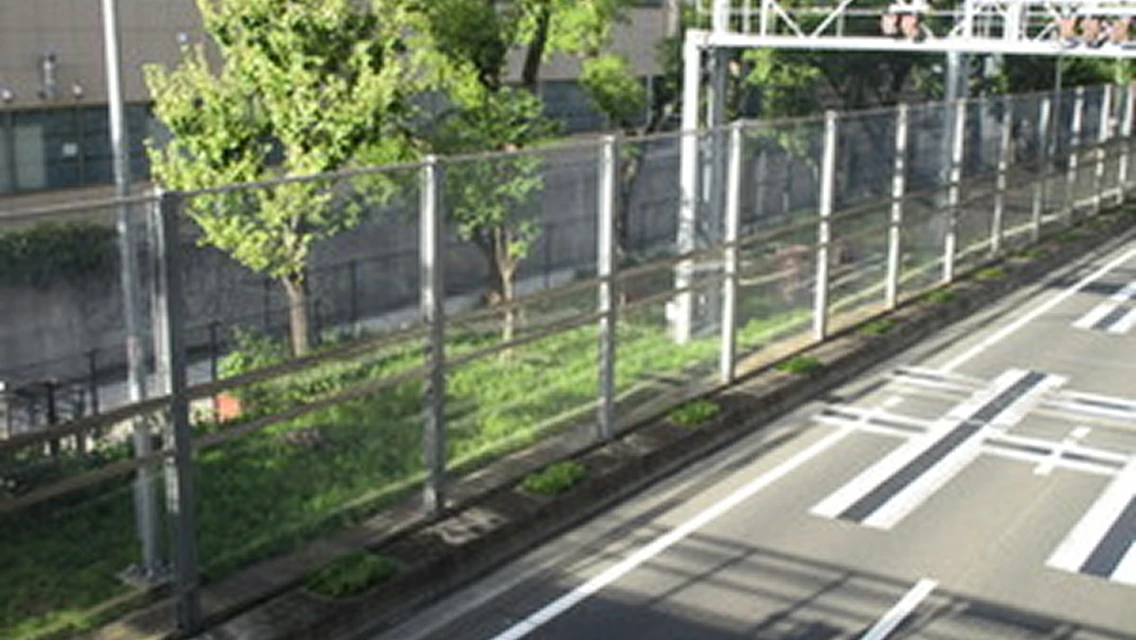

高耐久な透光性遮音板
アクリルは、ポリカーボネート材に比べ紫外線劣化が少なく、黄色変化がほとんどありません。

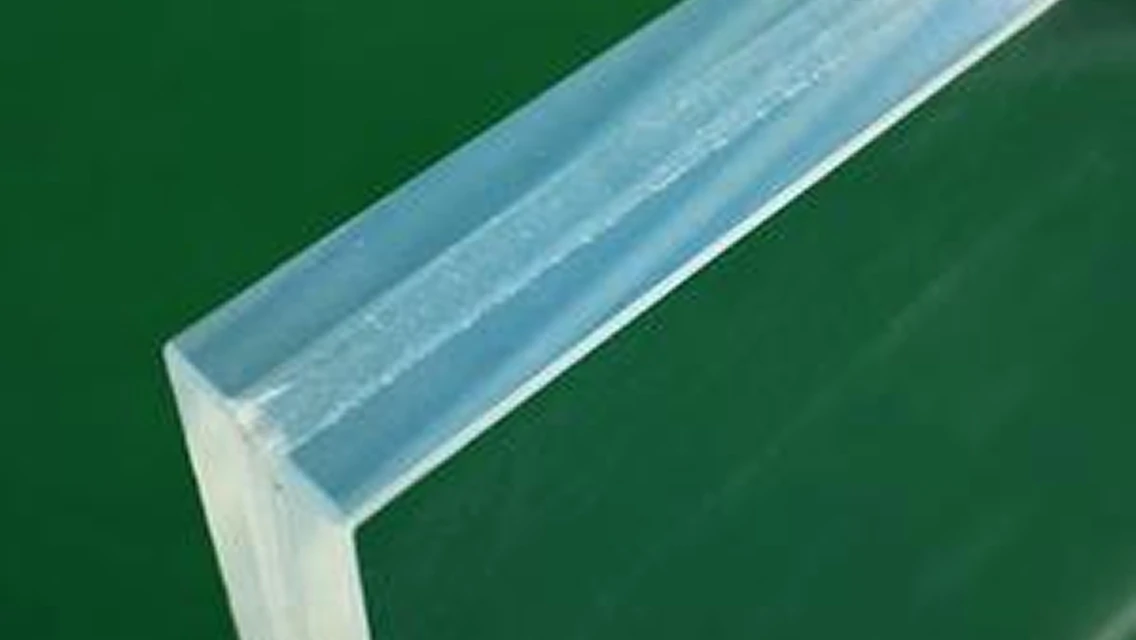

飛散防止性能
15mm厚さのアクリル板の場合、独自の積層構造により難燃性・耐衝撃性の向上を実現しました。
金属製遮音板とも併用可能
金属製遮音板とも勘合するため、組み合わせての仕様が可能です。
機能
各種試験結果
| 試験項目 | 試験方法 | 性能試験規定値 | 判定 |
|---|---|---|---|
| 音響透過損失 | JIS A 1416 | 400Hz：25dB以上 | 合格 |
| 1000Hz：30dB以上 | |||
| 全光線透過率 | JIS K 7361-1 | 90％以上 | 合格 |
| 耐風圧性能 （最大荷重2.0kN/m2） |
NEXCO試験法901 | 残留たわみ量が開口長辺の1％以下 中心たわみ量が開口短辺の1/15以下 |
合格 |
| 耐衝撃性能 | NEXCO試験法905 | NEXCO試験法905 | 合格 （15ｍｍのみ） |
| 走行視環境性能 | NEXCO試験法905 | ひずみの波高と波長の平均値 平均波高/平均波長≦1/140以下 |
合格 |
| 耐燃性能 | NEXCO試験法906 | 耐燃性能を有すること（性能区分Ⅱ、Ⅲ） | 合格（15ｍｍのみ） |
| 耐飛び石性能 | NEXCO試験法908 | 耐飛び石性能を有すること | 合格 |
| 耐候性能 * | JIS K 7373 | 黄色度（YI）：7以下 | 合格 |
| JIS K 7361-1 | 全光線透過率：75％以上 | ||
| JIS K 7136 | 曇価の変化量（△H）：10％以下 |
- JIS K 7350-2により5000時間の促進曝露の後に各試験を実施
仕様
パネルデータ
| アクリル板（厚さ） | 15mm | 8mm |
|---|---|---|
| アクリル板構造 | 積層構造 | 単層構造 |
| NEXCO透光板性能区分 （飛散防止性能） |
ⅡおよびⅢ（あり） | Ⅰ（なし） |
| 枠材 | アルミニウム押出枠材 | |
| 最大サイズ（H×W） | 2000×3960ｍｍ | |
| 参考重量 | 24kg/m2 | 17kg/m2 |

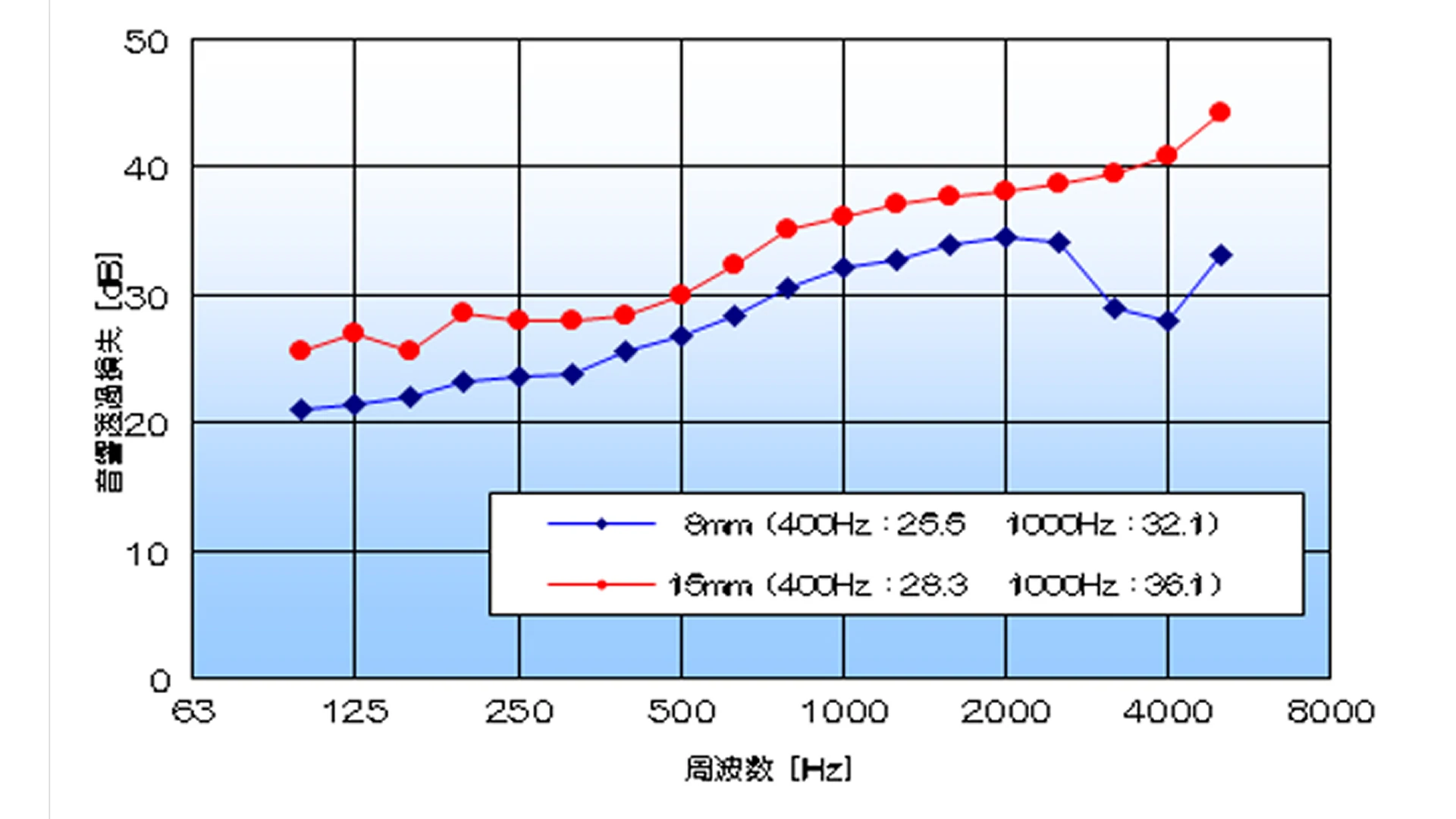

性能

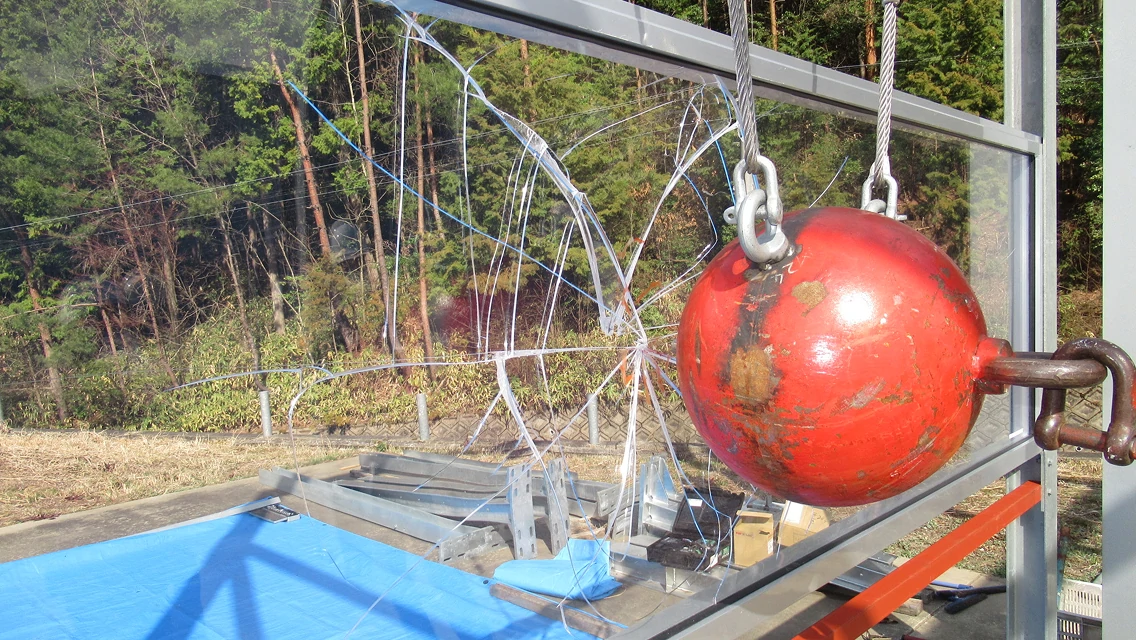

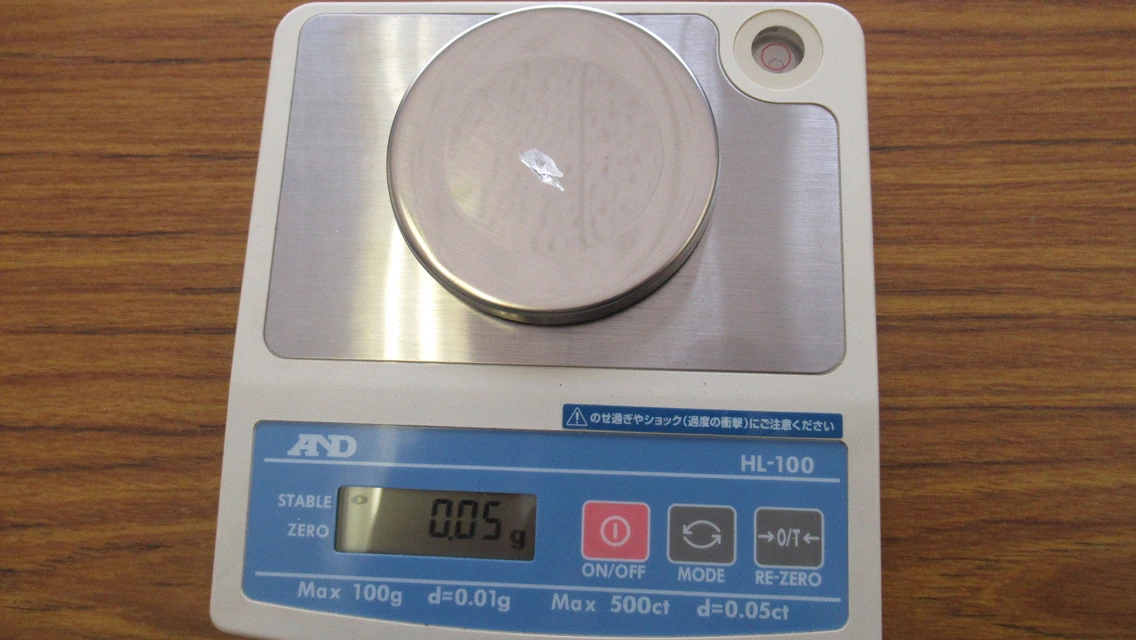

衝撃試験の様子
活用事例
用途
- 高速道路・幹線道路などの遮音壁
- 道路周辺の日照を確保
- 高耐久製品
