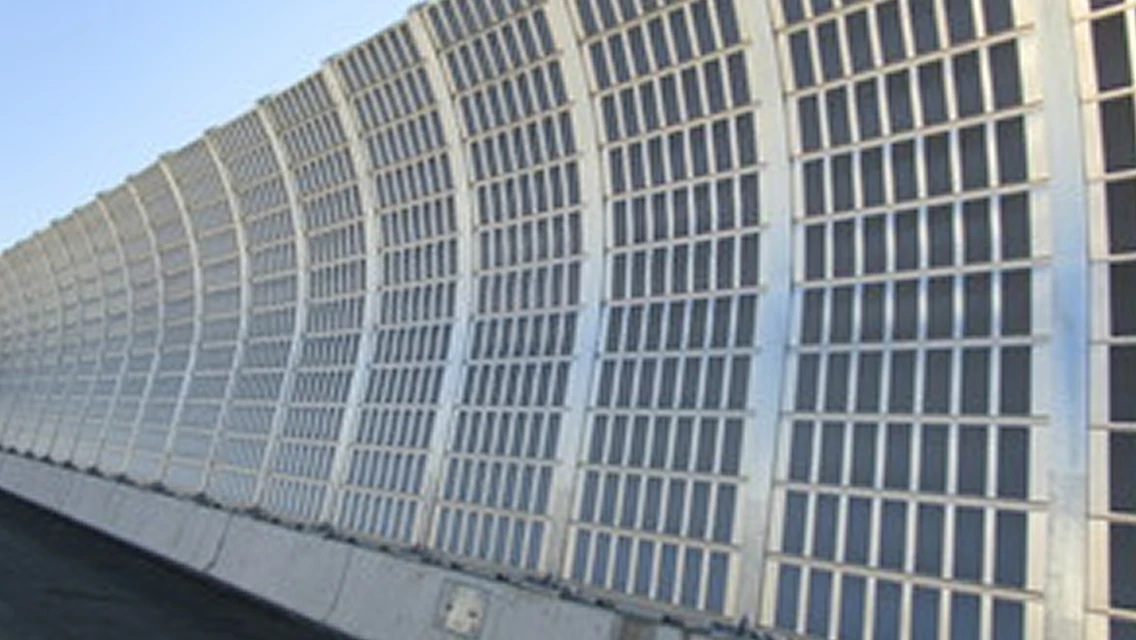

排水機能付き金属製遮音板 カラットパネル
建材事業部
腐食を防ぐ排水構造（排水機能付き）の遮音板
パネル内部に侵入した水分を速やかに排水し、遮音壁を長寿命化
道路環境で一般的に用いられる金属製遮音板に、排水機能を付与しました。
製品の特長

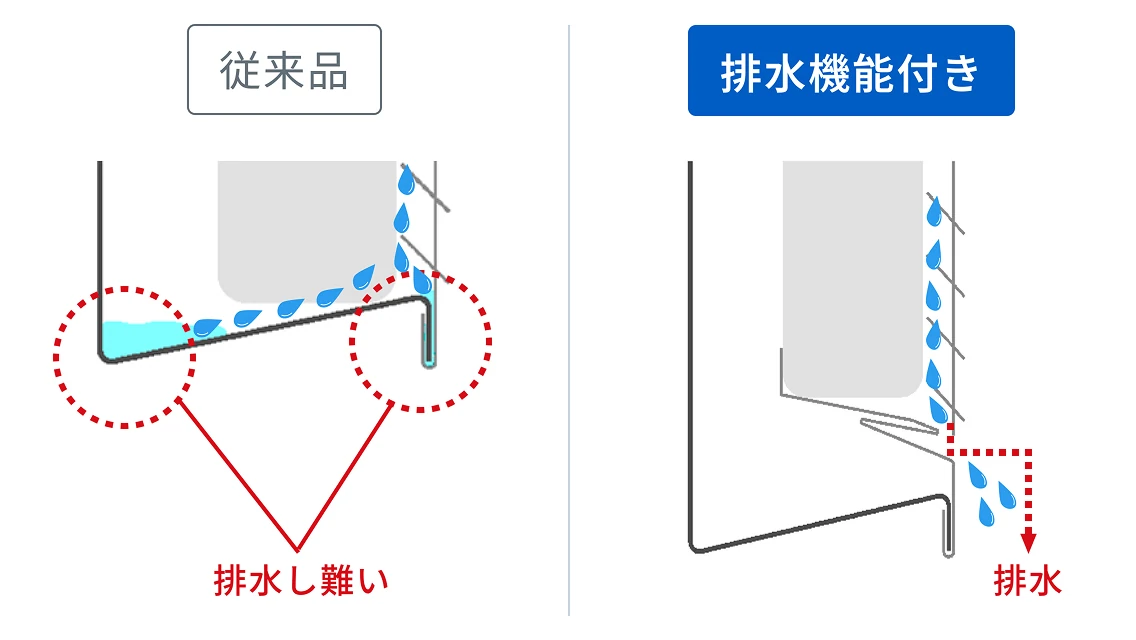

遮音壁の高耐久化
従来品の場合、パネル内部に侵入した水分が滞留し、パネル腐食の原因となっていました。
パネル内部に侵入した雨水などの水分を、吸音材表面の撥水シートで受け止め、パネル下部に設けた受け材とスリットによって、道路側へ排水し腐食を防ぎます。
遮音壁形状を損なわない
従来の金属製遮音板と同じ外形形状で、交換・勘合も容易です。

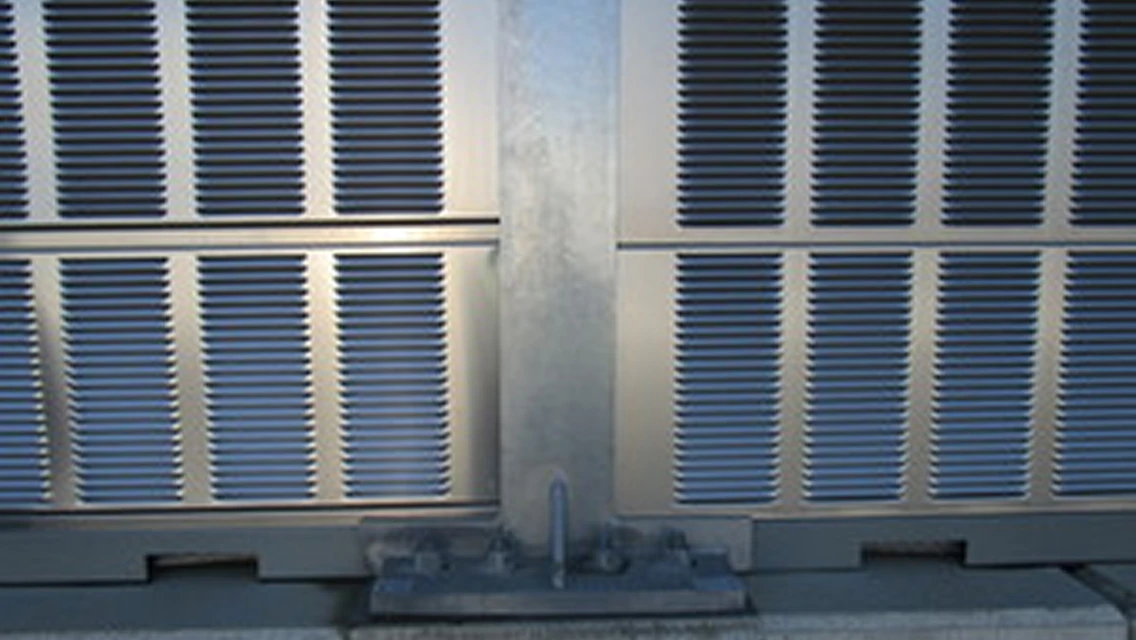

排水構造を設けても、従来品との外見もほぼ同じです。

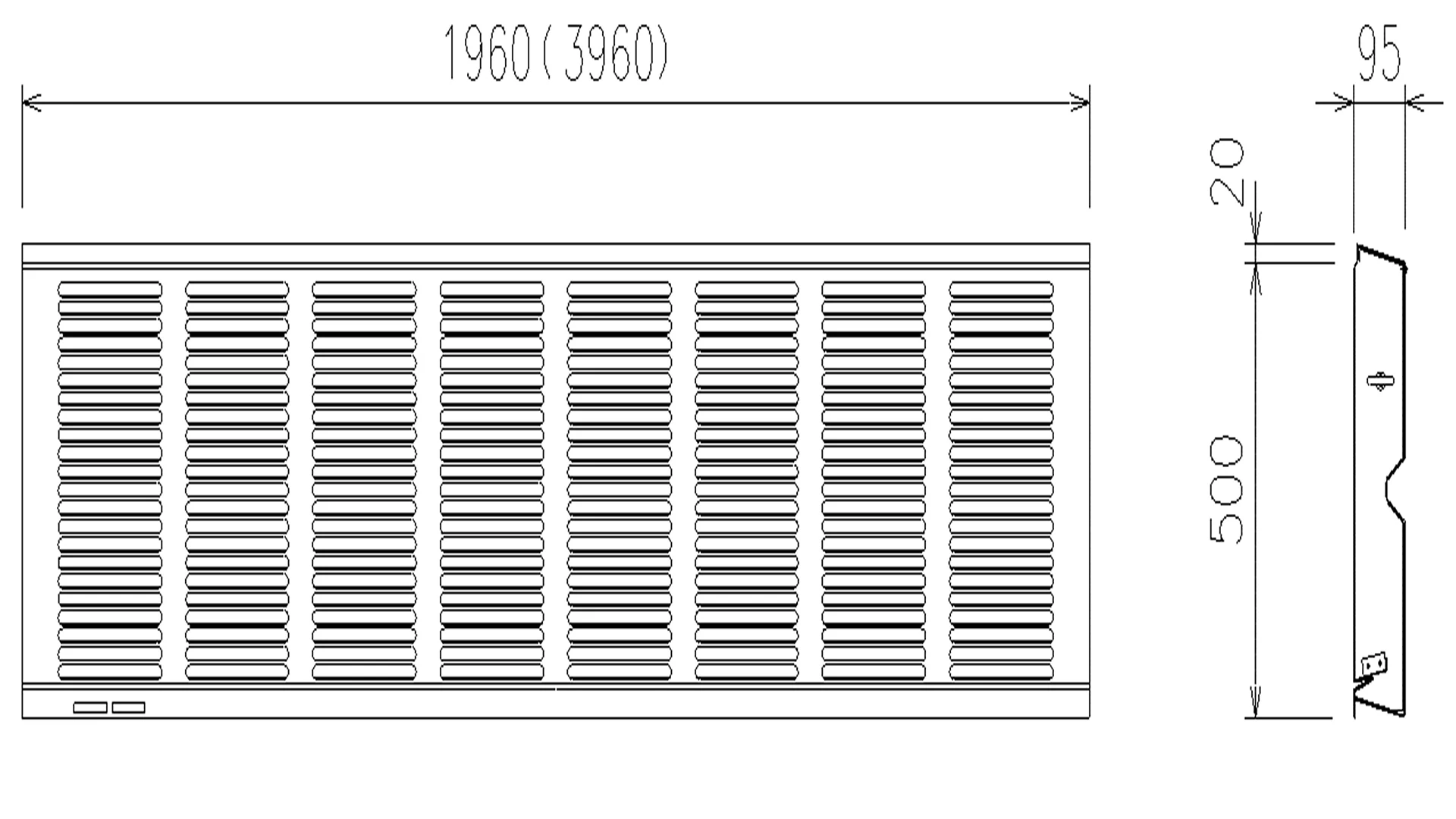

仕様
2m品、4m品、端尺寸法、伸縮部用の製作が可能です。
| 寸法（ｍｍ） | 参考重量 （kg） | 材質 |
|---|---|---|
| 1960×500×95 | 26 |
正面板：アルミニウム板 A5052P t＝1.0mm 背面板：高耐候性めっき鋼板 K27 t＝1.6mm または フッ素樹脂ラミネート鋼板（SGC400 Z27相当品）t＝1.6mm 側面板：高耐候性めっき鋼板 K27 t＝1.6mm 吸音材：ポリエステル 50mm |
| 3960×500×95 | 50 |

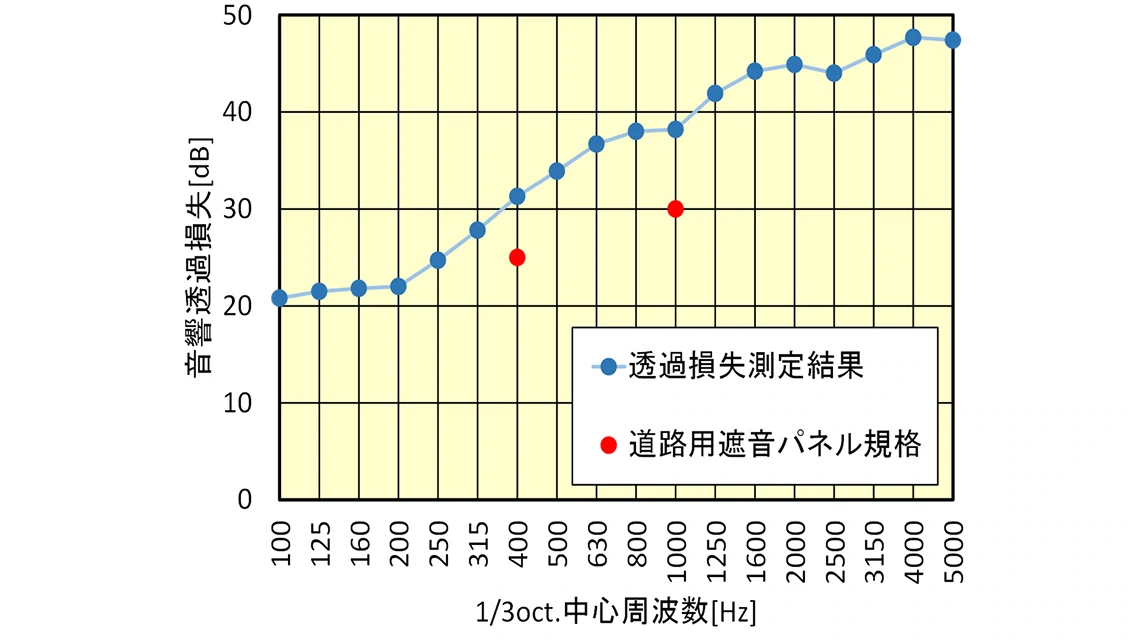

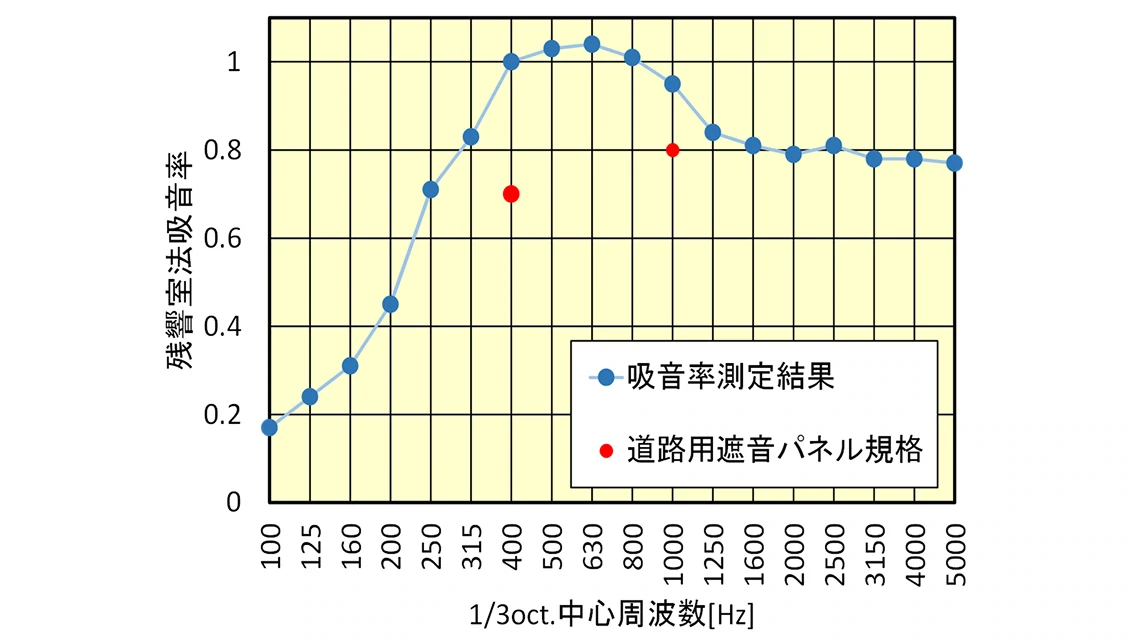

性能
活用事例
用途
- 高速道路・幹線道路などの遮音壁
- 遮音壁の長寿命化

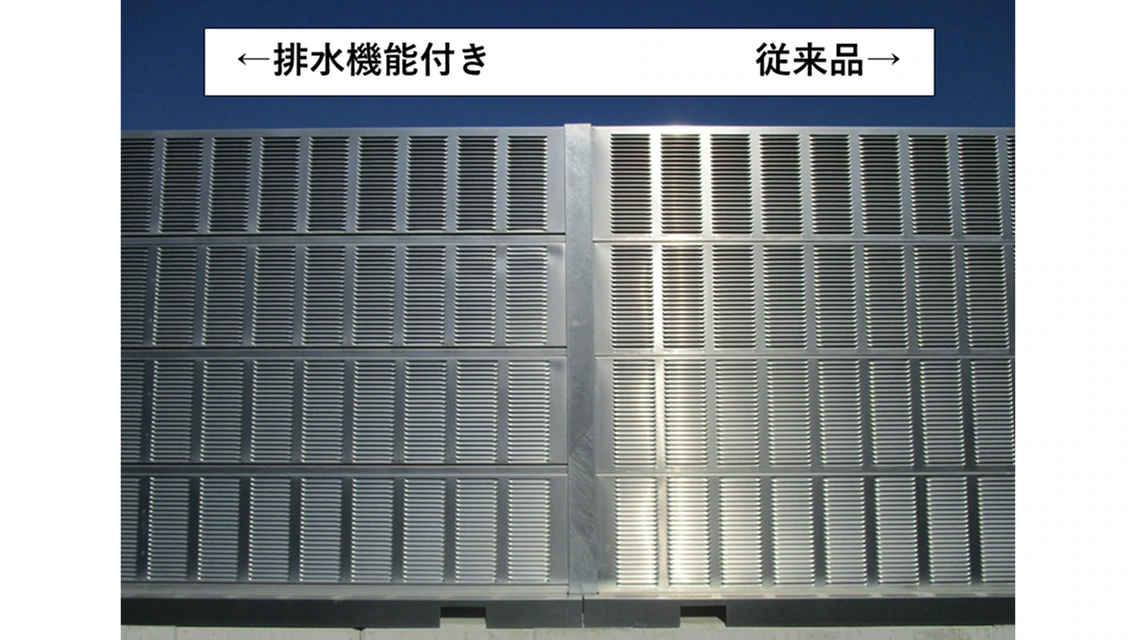

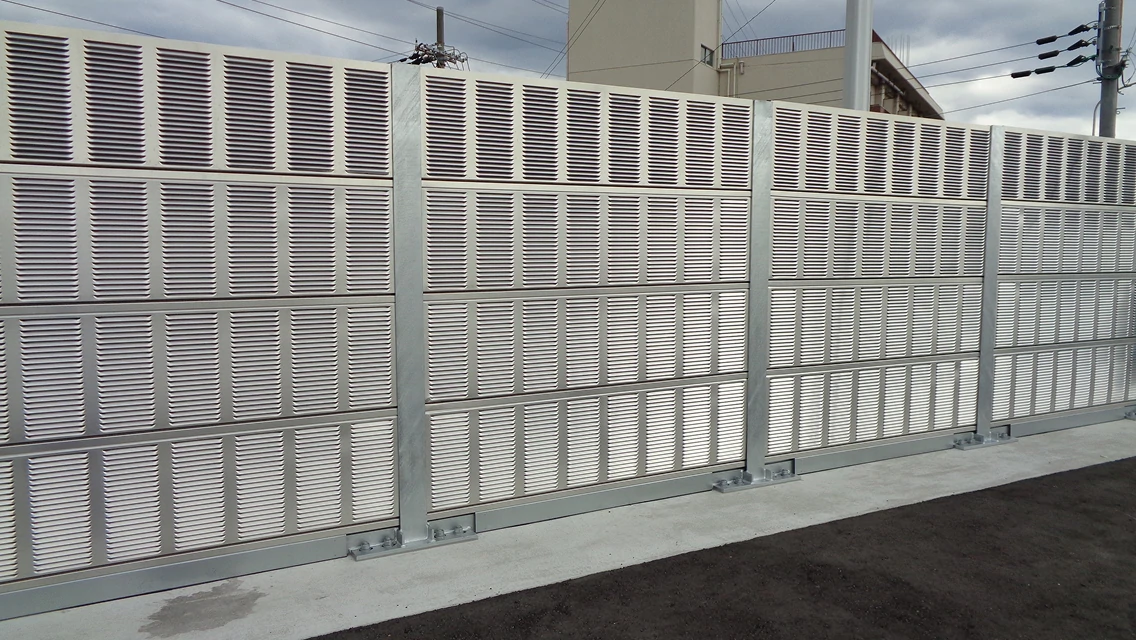

設置写真
