点検口付き金属製遮音板
建材事業部
道路側から点検可能な点検口付き遮音板
橋梁部における点検作業を簡易化
壁高欄天端に取り付ける金属製遮音板に、支柱アンカーボルトの点検口を設けたパネルです。
製品の特長

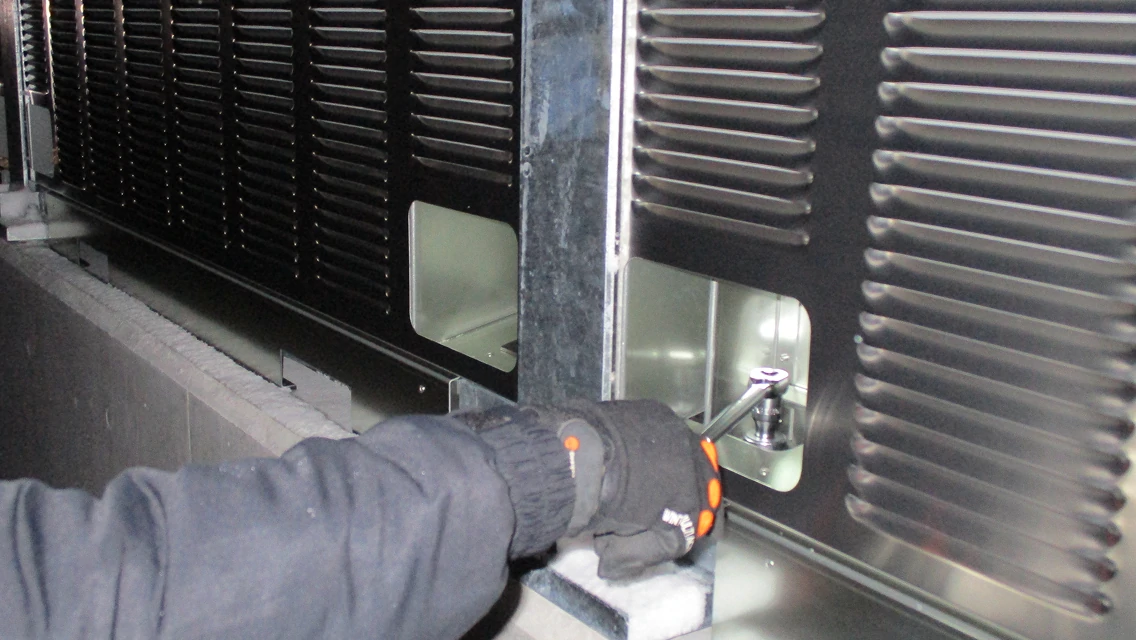

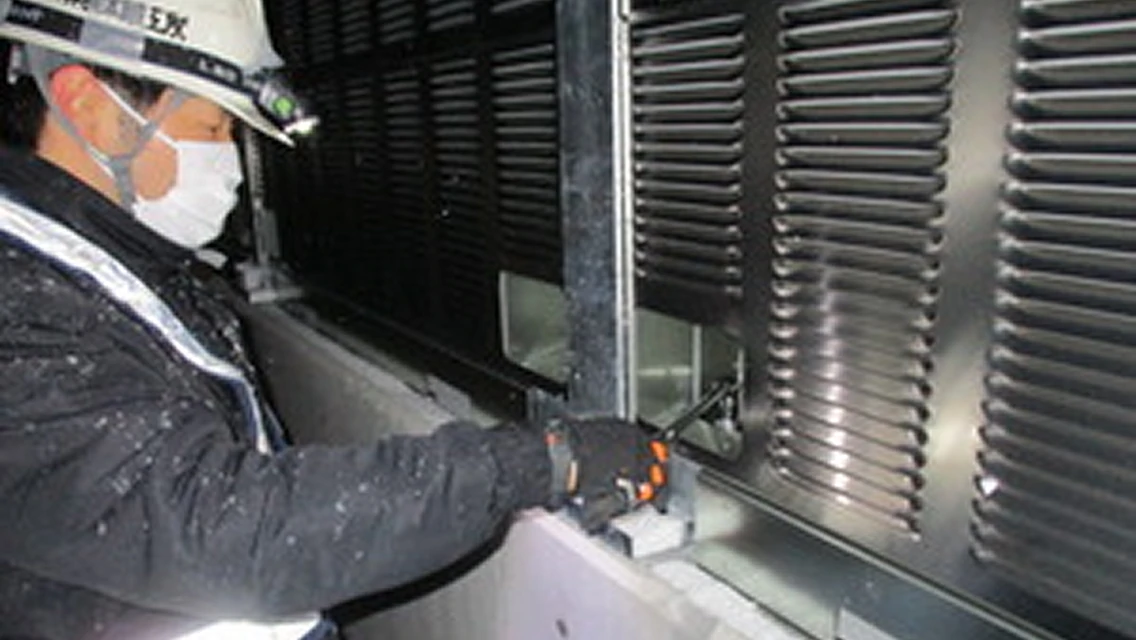

遮音壁背面の支柱アンカーボルトの点検を、道路側から実施

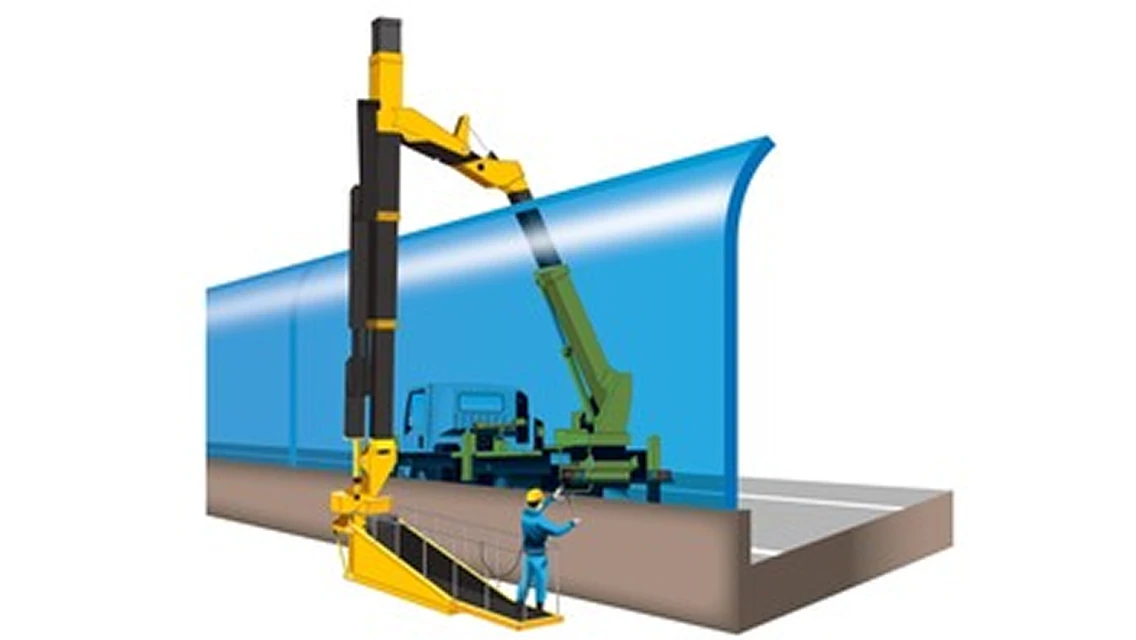

遮音壁背面に回り込むための橋梁点検車が不要になります。
背面側に、部材や作業工具の落下の心配なし
橋梁部からの落下物の恐れがないので、背面側の交通規制が不要になります。
仕様
2ｍ品、4ｍ品、端尺寸法、伸縮部用の製作が可能です。

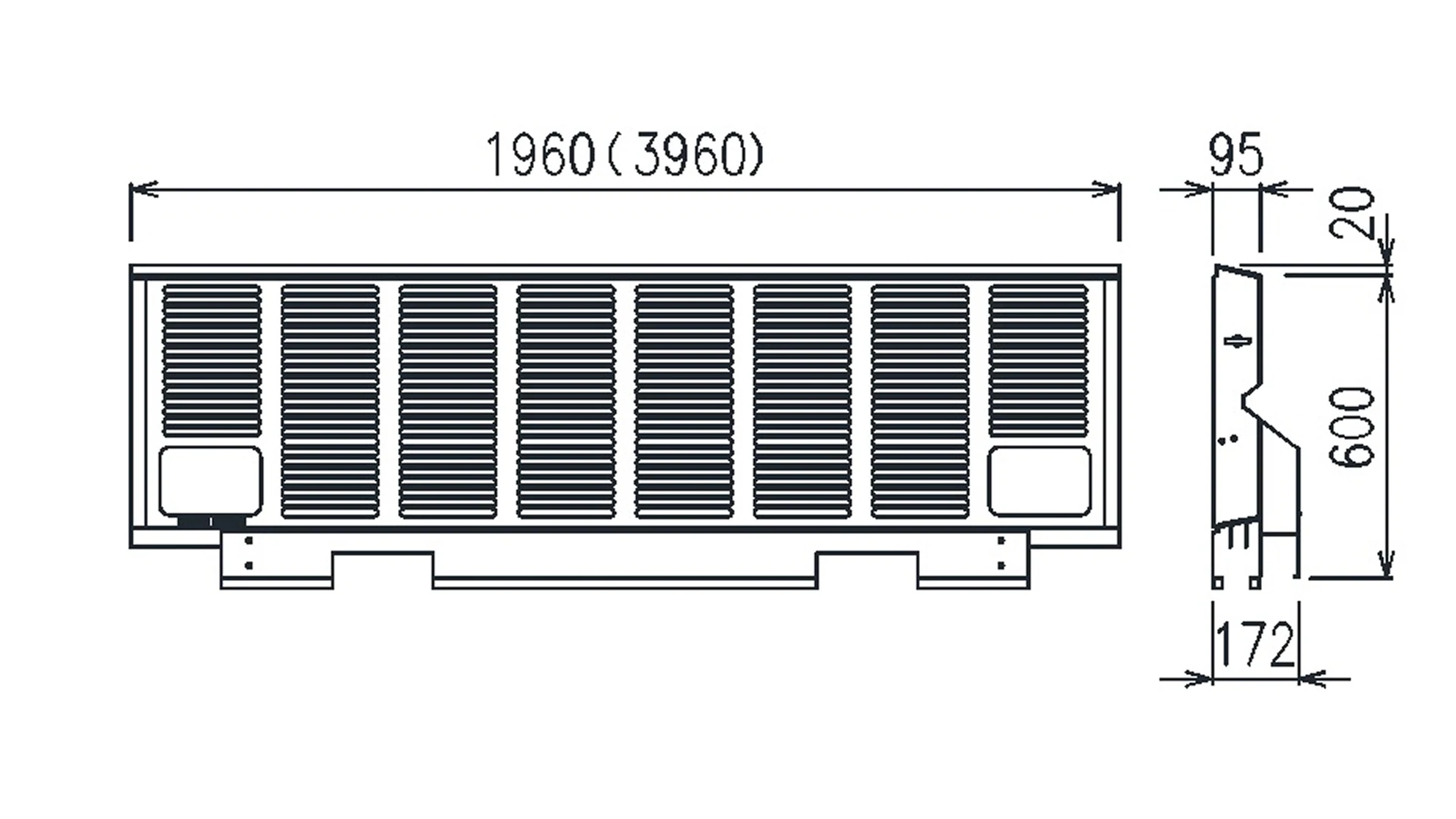

| 寸法（mm） | 参考重量（kg） | 材質 |
|---|---|---|
| 1960×600×172 | 43 |

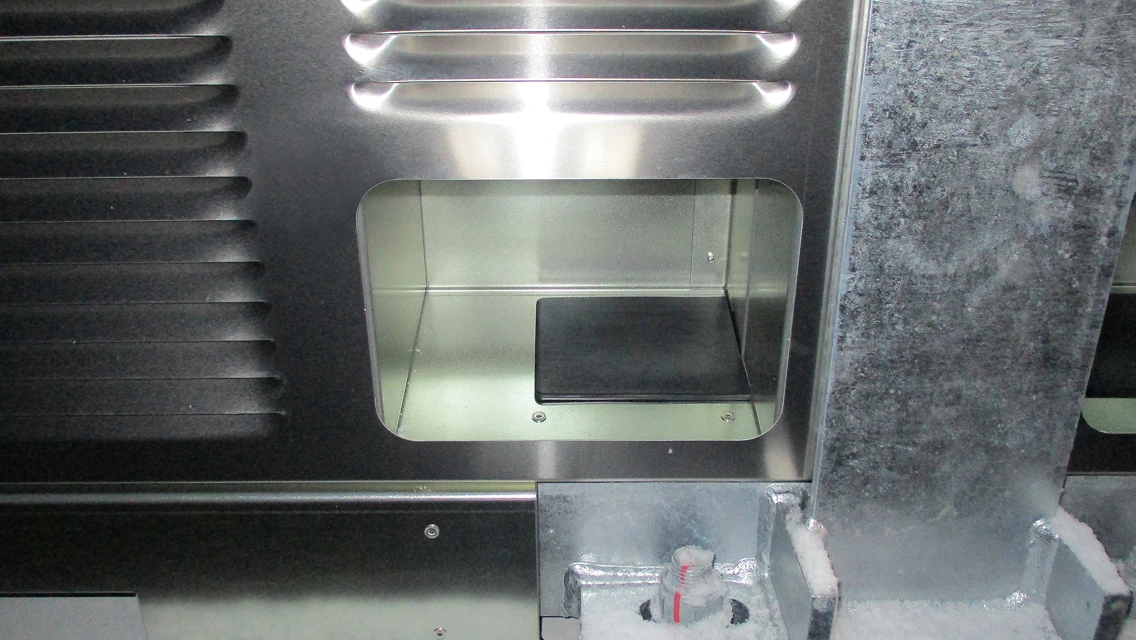

正面板：アルミニウム板 A5052P t＝1.0mm 背面板：高耐候性めっき鋼板 K27 t＝1.6mm または フッ素樹脂ラミネート鋼板（SGC400 Z27相当品）t＝1.6mm 側面板：高耐候性めっき鋼板 K27 t＝1.6mm 吸音材：ポリエステル繊維吸音材 50㎜ ゴム 蓋：EPDM材 |
| 3960×600×172 | 83 |

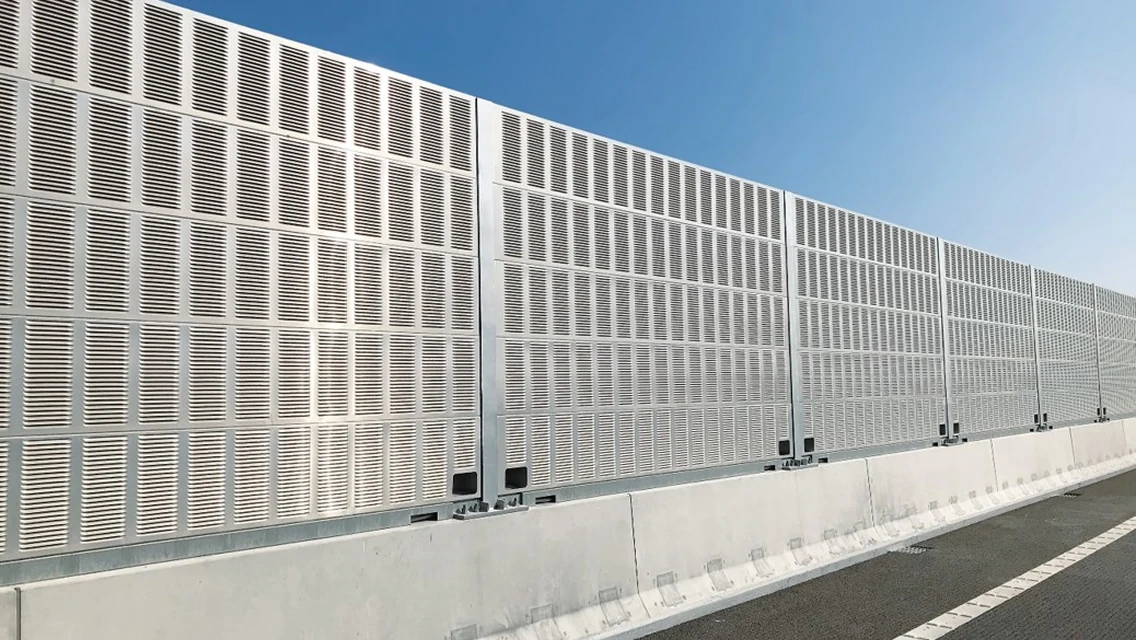

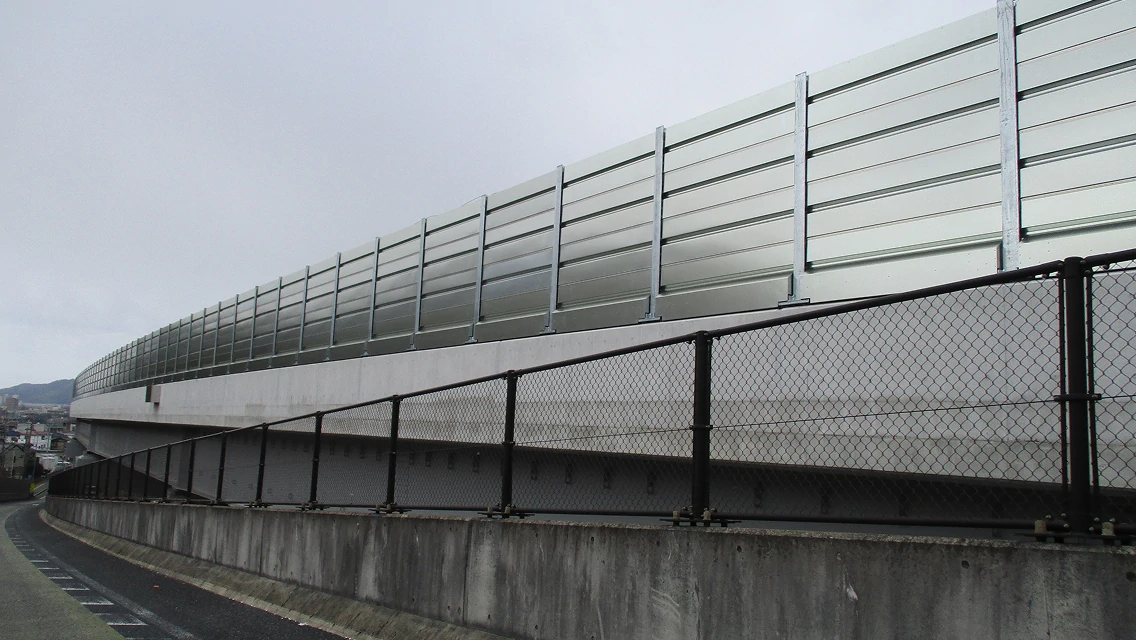

活用事例
用途
- 高速道路
- 橋梁の維持・点検作業の簡易化
- 維持管理性に優れた遮音壁
各写真

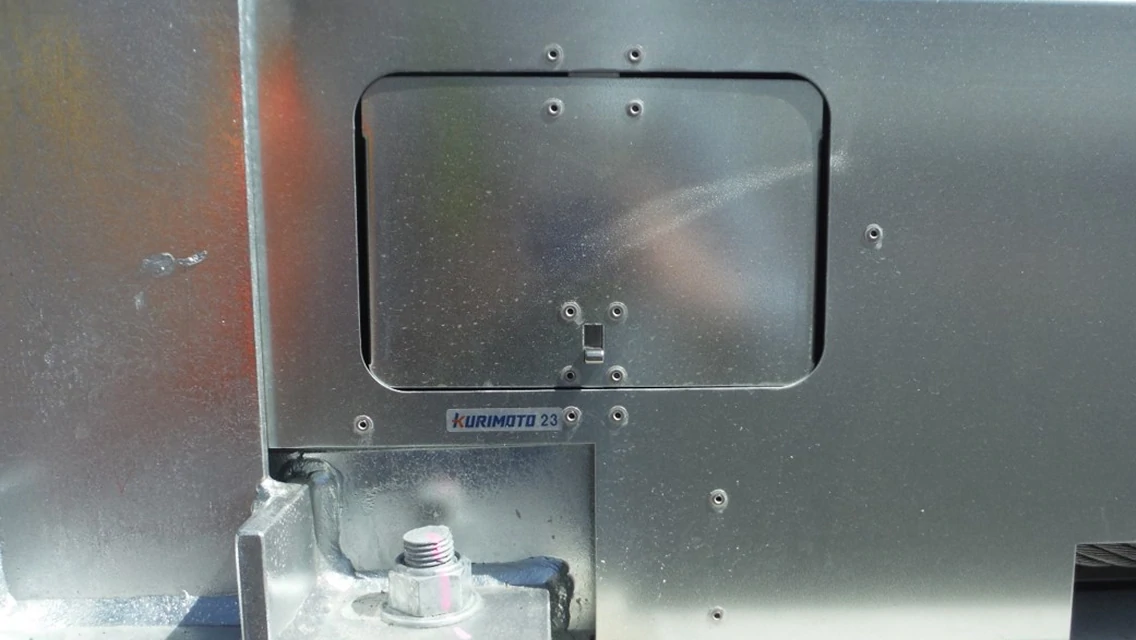

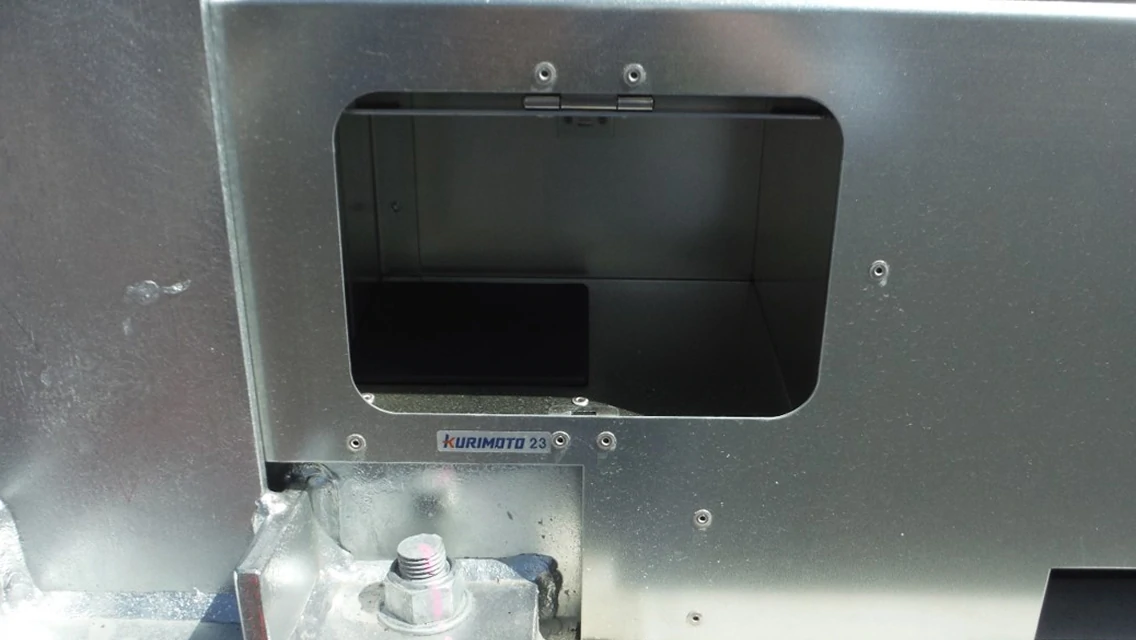

- 正面蓋なしが標準仕様です。正面蓋はオプションによる取り付けになります。
