透光型吸音パネル ビューソーン
建材事業部
透光型の吸音性遮音パネル
ビューソーンは、透明膜状吸音材と透光板とを組み合わせたパネルです。

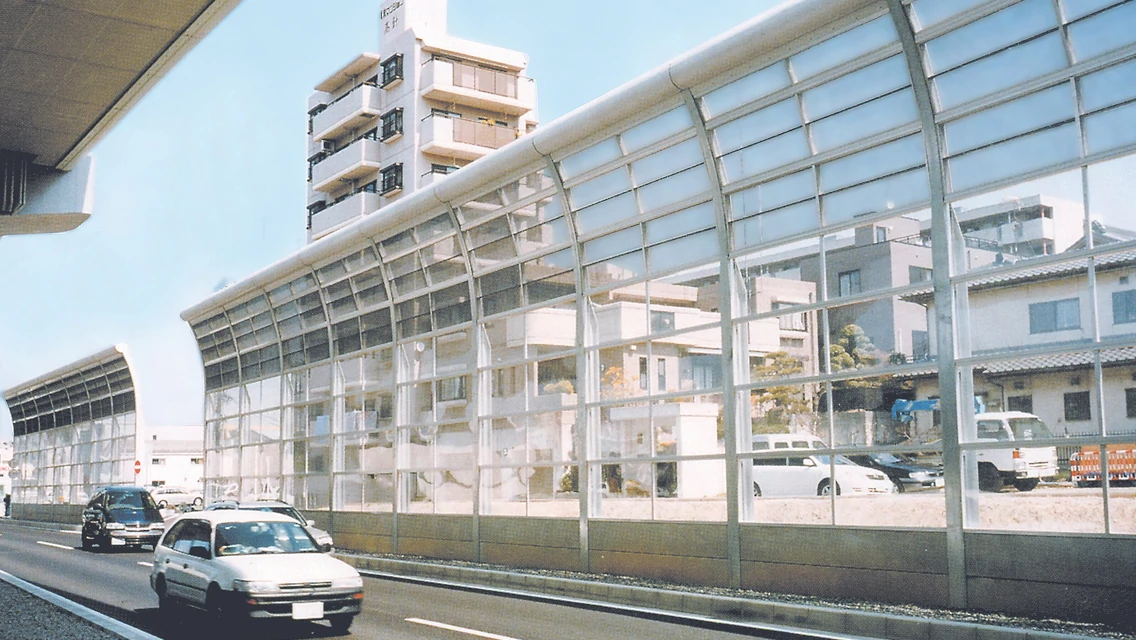

ビューソーンは、景観や日照が要求される道路、防音壁用として最適です。
製品の特長
透視性
透視性があり、良好な日照や景観が得られます。
吸音性、遮音性
高い吸音・遮音特性を有しています。
耐久性
吸音材は耐久性に優れており、飛散もありません。
洗浄
汚れにくく、洗浄もできます。

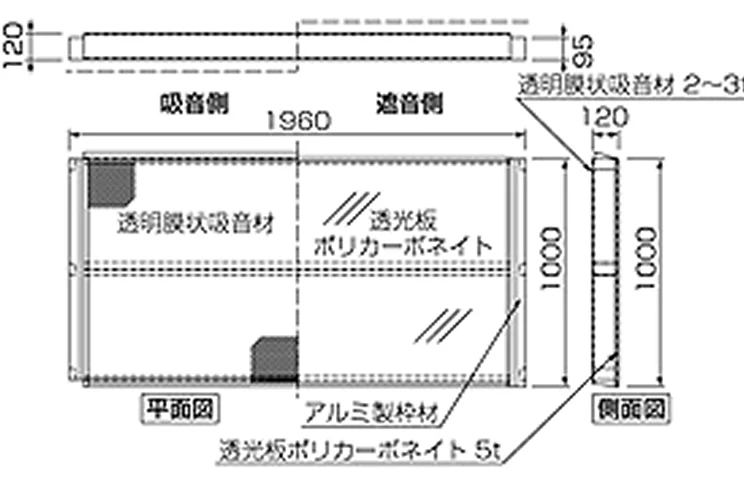

仕様
| 型番 *1 | パネル寸法（mm） | 質量（kg）*2 | ||
|---|---|---|---|---|
| 高さ | 長さ | 厚さ | ||
| VSA-2 VSP-2 |
1000 | 1960 | 120 | 約40 |
| VSA-4 VSP-4 |
1000 | 3960 | 120 | 約80 |

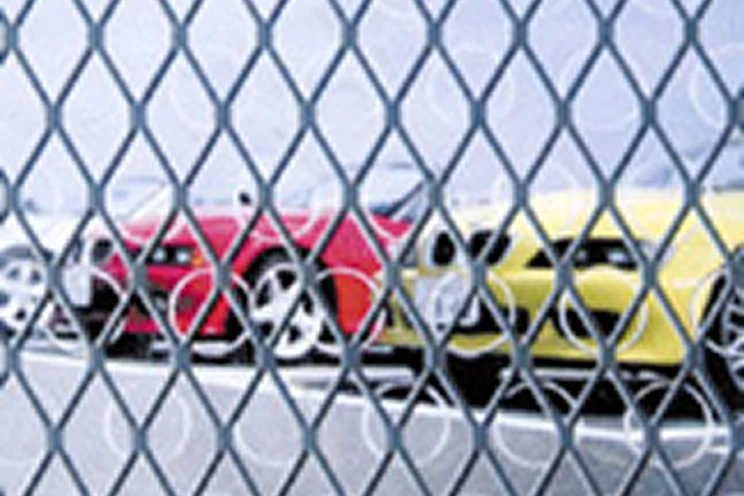

- VSA：透明膜状吸音材A、VSP：透明膜状吸音材Pタイプ
- アルミ枠製パネルの場合の質量
性能
吸音パネルの特性
| 項目 | 試験方法 | 性能（結果） | 道路用防音パネル規格 | ||
|---|---|---|---|---|---|
| VSA | VSP | ||||

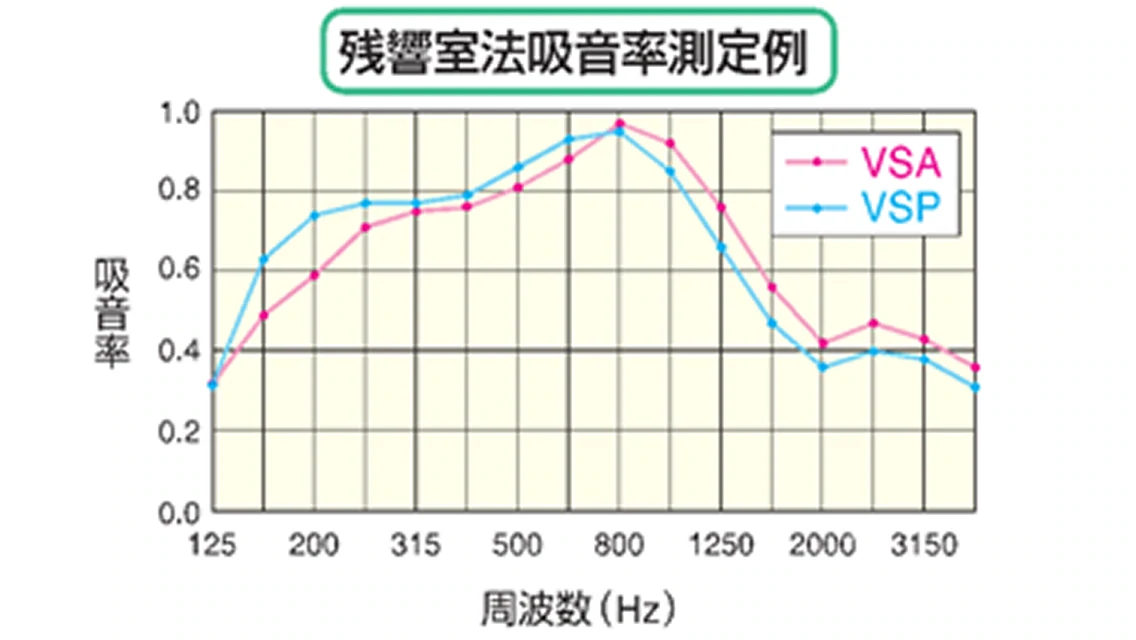

| 残響室法吸音率 | JIS A 1409 | 400Hz | 0.76 | 0.79 | 0.7 |
| 1000Hz | 0.92 | 0.85 | 0.8 | ||
| 音響透過損失 | JIS A 1416 | 400Hz | 26dB | 29dB | 25dB |
| 1000Hz | 35dB | 34dB | 30dB | ||
| 耐風圧強度 | 荷重載荷試験 | 土工部 | 1.5kN/m2（150kgf/m2） | 1.5kN/m2（150kgf/m2） | |
| 高架部 | 3.0kN/m2（300kgf/m2） | 2.0kN/m2（200kgf/m2） | |||
活用事例
用途
- 高速道路・幹線道路などの交通騒音
