ポリカーボネート透光板
建材事業部

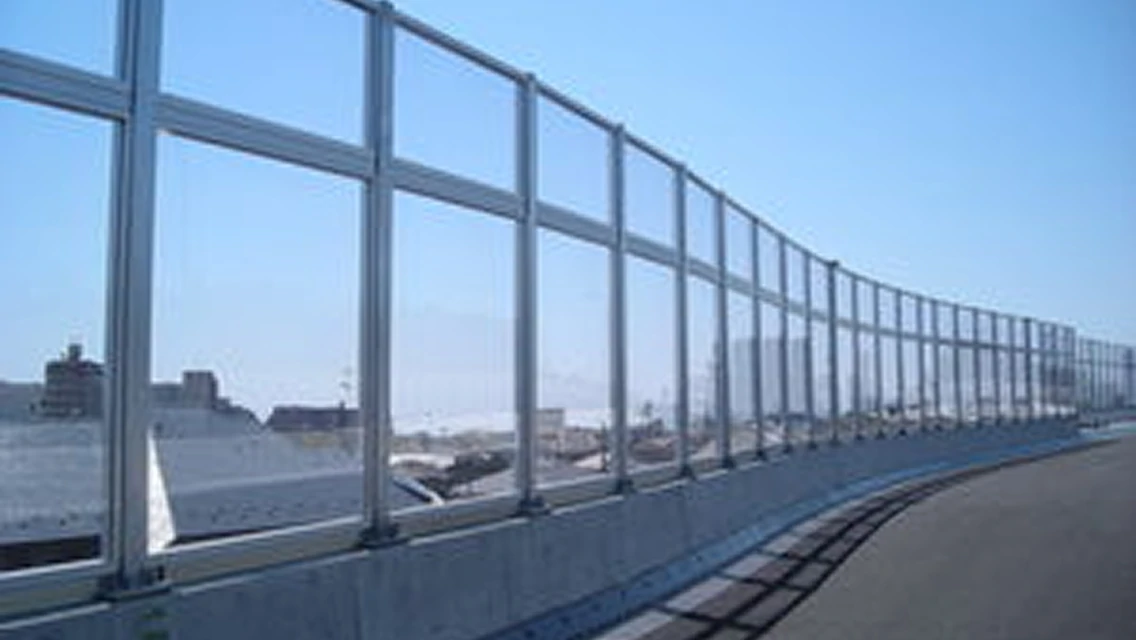

日照を遮ることなく、道路騒音に対応
ポリカーボネート製の透光型パネルです。
NEXCOが定める各種要求性能の試験をクリアしています。
製品の特長

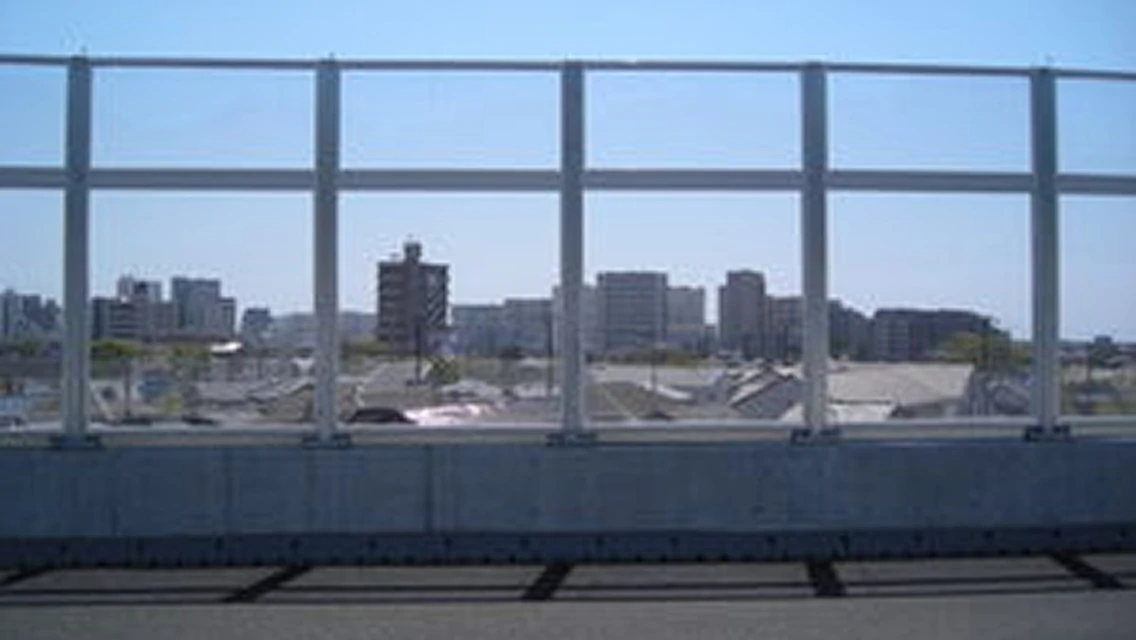

全透明とスリットタイプ
スリットタイプは、住民側からはドライバーの視線を感じさせませんが、ドライバー側からは遮音壁外部の景観を見渡すことができます。
各種性能を満たすラインナップ
ポリカーボネートの板厚、8ｍｍ、10ｍｍ、17ｍｍの3種類をご用意。求められる耐久性能に合わせたご提案が可能です。
機能
各種試験結果
| 試験項目 | 試験方法 | 性能試験規定値 | 判定 |
|---|---|---|---|
| 音響透過損失 | JIS A 1416 | 400Hz：25dB以上 | 合格 |
| 1000Hz：30dB以上 | |||
| 全光線透過率 | JIS K 7361-1 | 8mm、10mm：80％以上 | 合格 |
| 17mm：75％以上 | |||
| 耐風圧性能 （最大荷重2.0kN/m2） |
NEXCO 試験法901 | 残留たわみ量が開口長辺の1％以下 中心たわみ量が開口短辺の1/15以下 |
合格 |
| 耐衝撃性能 | NEXCO 試験法902 | 部材の飛散防止率：99％以下 部材の破片最大重量：1.5g以下 |
合格 （17ｍｍ、10ｍｍのみ） |
| 走行視環境性能 | NEXCO 試験法905 | ひずみの波高と波長の平均値 平均波高/平均波長≦1/140以下 |
合格 |
| 耐燃性能 | NEXCO 試験法906 | 耐燃性区分Ⅱの耐燃性能を有すること | 合格（10ｍｍ） |
| 耐燃性区分Ⅲの耐燃性能を有すること | 合格（17ｍｍ） | ||
| 複合性能 （バーナー） |
NEXCO 試験法907 | 複合耐衝撃性能および 複合耐燃性能を有すること |
合格（17ｍｍのみ） |
| 耐飛び石性能 | NEXCO 試験法908 | ヘルツ破壊またはクラックがないこと | 合格 （17ｍｍ、10ｍｍのみ） |
| 耐候性能 * | JIS K 7373 | 黄色度（YI）：7以下 | 合格 |
| JIS K 7361-1 | 全光線透過率：75％以上 | ||
| JIS K 7136 | 曇価の変化量（△H）：10％以下 |
- JIS K 7350-2により5000時間の促進曝露の後に各試験を実施
仕様
パネルデータ
| ポリカーボネート板（厚さ） | 17mm | 10mm | 8mm |
|---|---|---|---|
| NEXCO透光板性能区分 | Ⅲ | Ⅱ | Ⅰ |
| 枠材 | アルミニウム押出枠材 | ||
| 最大サイズ（H×W） | 2000×3960ｍｍ | ||
| 参考重量 | 26kg/m2 | 18kg/m2 | 16kg/m2 |

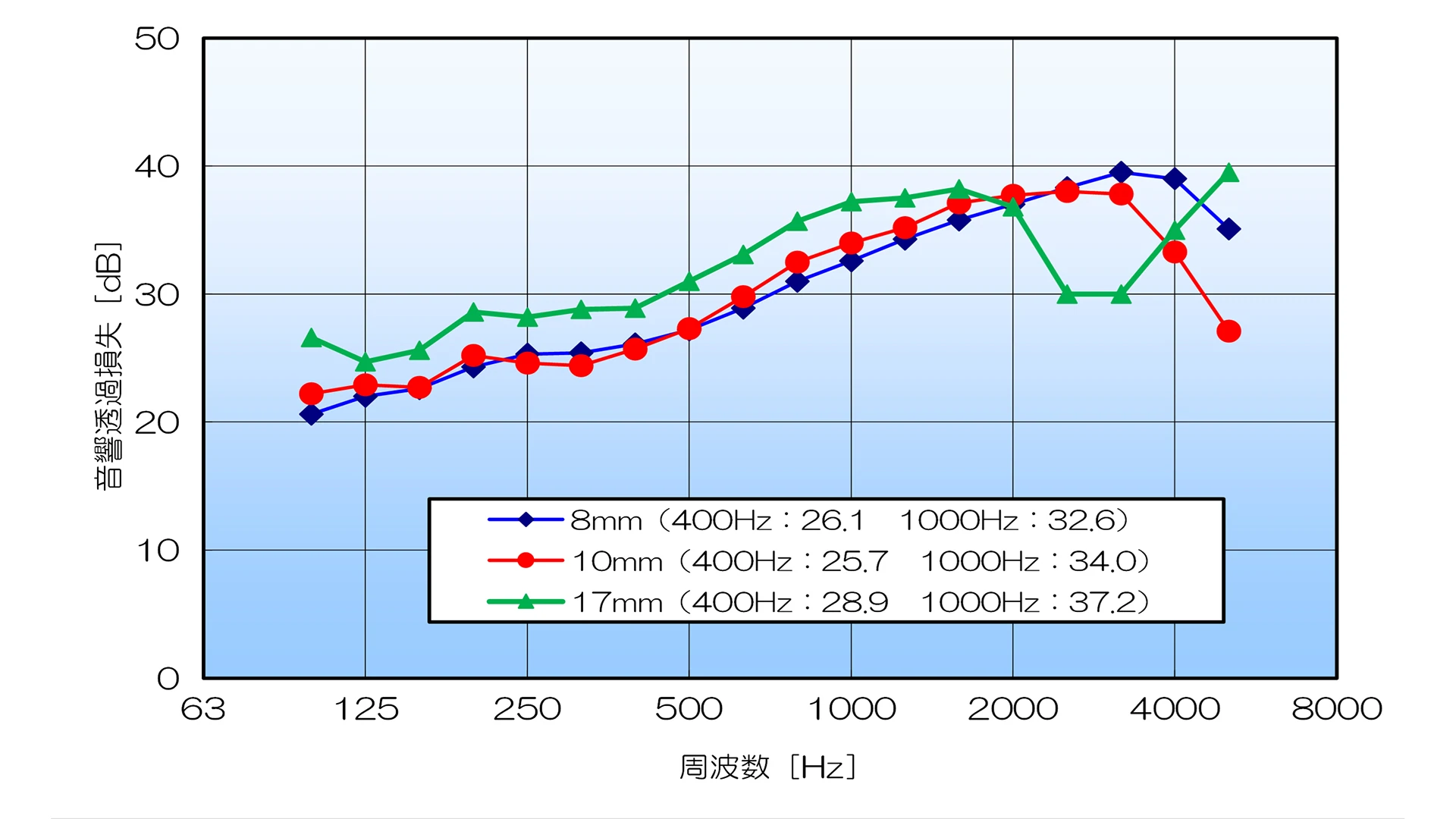

性能
活用事例
用途
- 高速道路・幹線道路などの遮音壁
- 道路周辺の日照を確保
