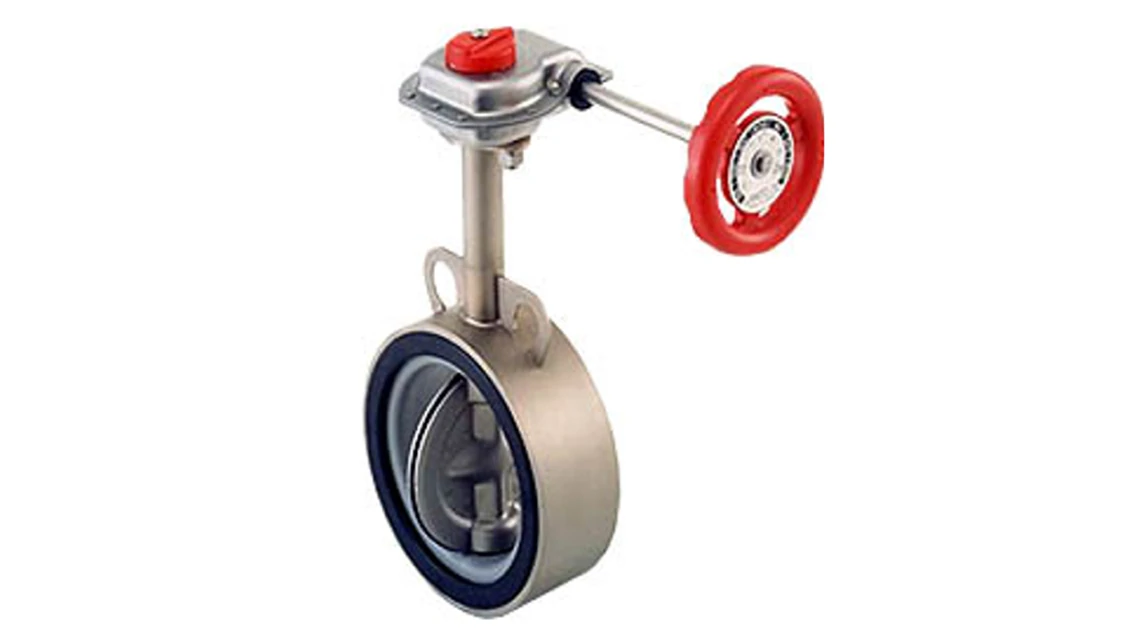

白蝶 M-611
バルブシステム事業部
バルブは今、Stainless Age
豊富なノウハウと経験をフルに生かしステンレス製バタフライ弁「白蝶」を開発し、軽量・コンパクト・清潔・断熱性・耐食性などステンレスならではの数々の優れた特長に加え、コストパフォーマンスを実現しました。
製品の特長
優れた耐久性
耐久性に優れたステンレス鋼製です。
軽量でコンパクト、優れた断熱性、耐電食性
鋳鉄製などと比べて軽量でコンパクト、高い断熱性や耐電食性、耐腐食性などのステンレス製ならではの優れた特長を持っています。
高いコストパフォーマンス
ステンレスバルブでは、画期的なコストパフォーマンスを実現しました。
仕様
標準仕様
| 形式 | M-611・ウェハー形バタフライ弁 | |
|---|---|---|
| 呼び径 | 50、65、80、100、125、150、200mm | |
| 適用流体・（環境）*1 | 空調用冷温水、給水、清水、下水、工業用水、空気 | |
| 使用圧力 | 水：max 1.0MPa 空気：max 0.2MPa |
|
| 流体温度*1 | 0～90℃ | |
| 主要部材質 | 弁箱 | SUS304 |
| 弁体 | SUS304 | |
| 弁棒 | SUS403 | |
| 弁体弁座 | EPDM | |
| 接続フランジ | （1）JIS 5K・10K：ガイド付 （2）JIS 7.5K、ANSI 125Lb・150Lb、DIN 6K・10K JIS 7.5K～DIN10Kはガイド無しとなります。*2 |
|
| 面間寸法 | JIS B 2032 系列46 | |
| 弁箱耐圧試験（水） | 1.5MPa | |
| 弁座漏れ試験 | 水：1.1MPa、空気：0.2MPa | |
| 構造 | 下図をご参照ください | |
| 操作方式 | 手動式（レバー式、ギヤハンドル式）、電動式、空気操作式（複動形、単動形） | |
| 開閉方向 | 左回り開き（右回り開きは製作していません） | |
- 腐食性流体、各種排水などの流体にご使用になる場合は、当社へお問い合わせください。
各種粉粒体の場合は、ご使用できませんのでご注意ください。
給湯配管には塩素が含まれるため「給湯用白蝶」をご使用ください。
温泉水・井水の場合はご使用できません。
下記のような腐食雰囲気が高い場所でご使用される場合、錆が発生することがあります。
ご使用が望ましくない場所（例）
・重塩害地、塩害地
・塩素ガス雰囲気がある場所（プール施設機械室など）
・Noxなどと反応する水に晒されやすい場所（クーリングタワー近辺など）
高温条件や腐食性、付着性流体、異物を含んだ流体の場合、寿命が短くなることがあります。 - ガイド無しは受注生産となりますので、ご注文に際しては製作納期をお問い合わせください。

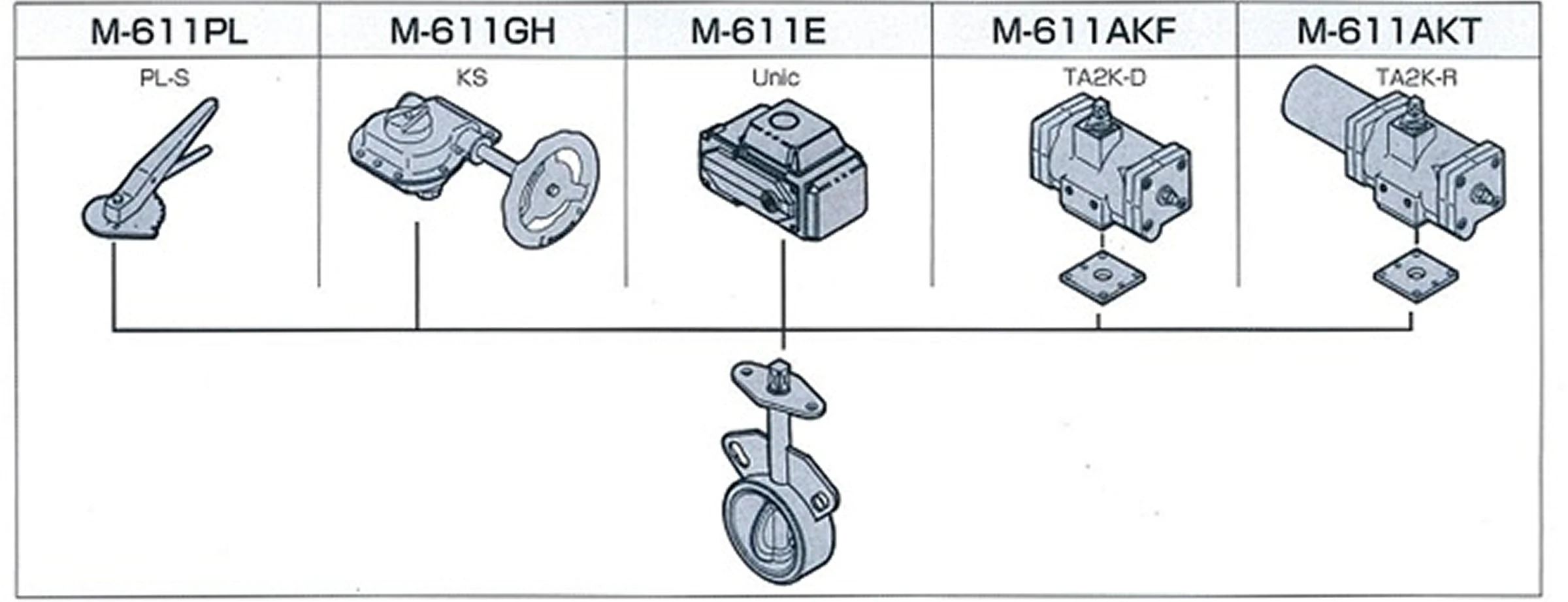

M-611形バタフライ弁 ユニット組合せ表

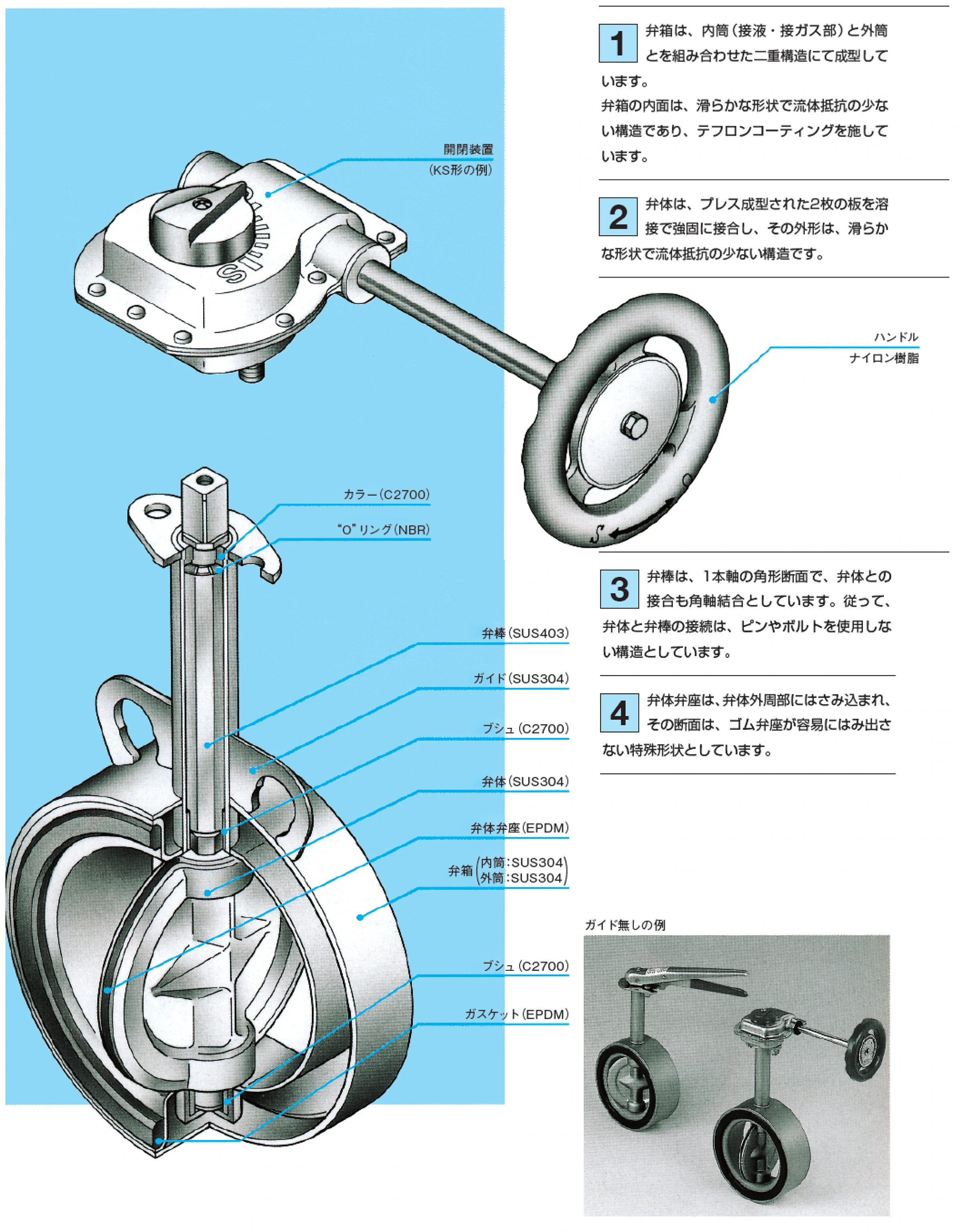

構造
